摩托车用浮动式前制动刹车盘三维设计

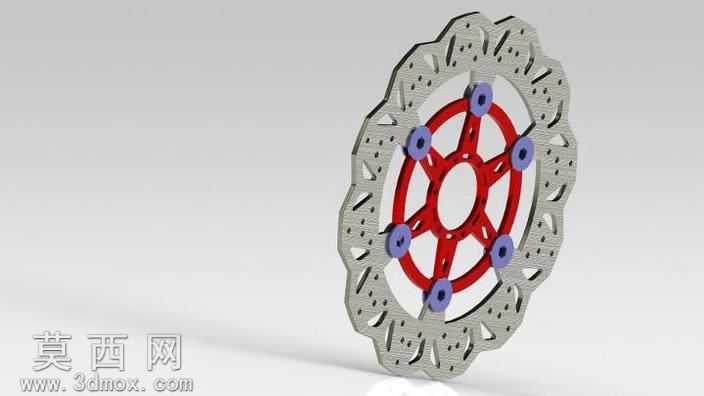

本作品为面向两轮机动车设计的浮动式前制动刹车盘三维模型，整体采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循制动系统零部件的实际装配逻辑与尺寸规范，所有特征均保留完整的可编辑参数，方便后续根据不同车型的安装需求调整安装孔位间距、盘体外径、通风槽尺寸等核心参数。模型整体分为三个核心组成部分：外层的制动摩擦盘、中心的红色安装轮毂、以及连接两者的六组紫色浮动连接销钉，各部件之间的装配间隙完全参考实际浮动刹车盘的工作状态设置，还原了浮动盘在制动时可产生微小径向位移补偿的结构特性。外层制动摩擦盘采用波浪形外轮廓设计，盘面均匀分布多组异形散热通风槽与减重孔，既能够在连续制动过程中引导空气快速流经盘面带走摩擦产生的高温，降低制动热衰减风险，又能有效降低刹车盘的整体旋转重量，适配车辆轻量化的设计需求，摩擦盘的摩擦面厚度参数参考量产高性能刹车盘的通用规范设置，保证模型结构的合理性。中心安装轮毂采用六辐条对称式结构设计，辐条之间预留充足的镂空空间，既提升了轮毂部分的结构强度，又进一步降低了部件自重，轮毂上的安装孔位严格按照标准轮毂安装孔距设计，可直接与同规格的前轮轮毂完成装配匹配。连接摩擦盘与中心轮毂的浮动销钉采用独立零件建模，每个销钉都设置了对应的安装限位结构，还原了浮动刹车盘通过弹性连接结构允许摩擦盘与轮毂之间产生微小相对位移，避免制动时因盘面受热膨胀产生形变导致刹车抖动的设计原理。材质渲染阶段针对不同部件的实际应用材质做了区分设置：外层摩擦盘采用灰铸铁材质的哑光金属质感，还原铸铁刹车盘经过表面处理后的磨砂金属纹理；中心轮毂采用高光亮面红色烤漆材质，模拟改装高性能刹车盘常用的阳极氧化彩色铝合金外观；浮动销钉采用淡紫色哑光金属材质，与两个主体部件形成清晰的视觉区分，方便观察装配结构。整体渲染采用柔和的影棚布光，在浅灰色背景下清晰展现刹车盘的立体轮廓、各部件的装配关系与表面细节，模型所有结构均经过干涉检查，不存在装配冲突与特征错误，可直接用于制动系统结构教学、车辆改装方案展示、零部件装配模拟等场景，也可作为相关产品设计的参考原型，帮助设计人员快速理解浮动刹车盘的结构原理与设计要点。
