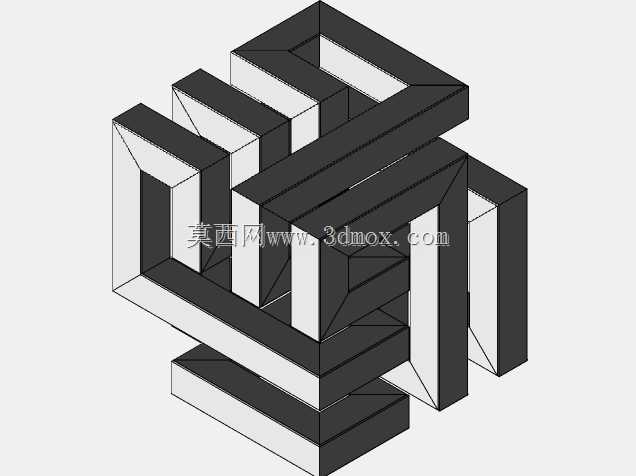

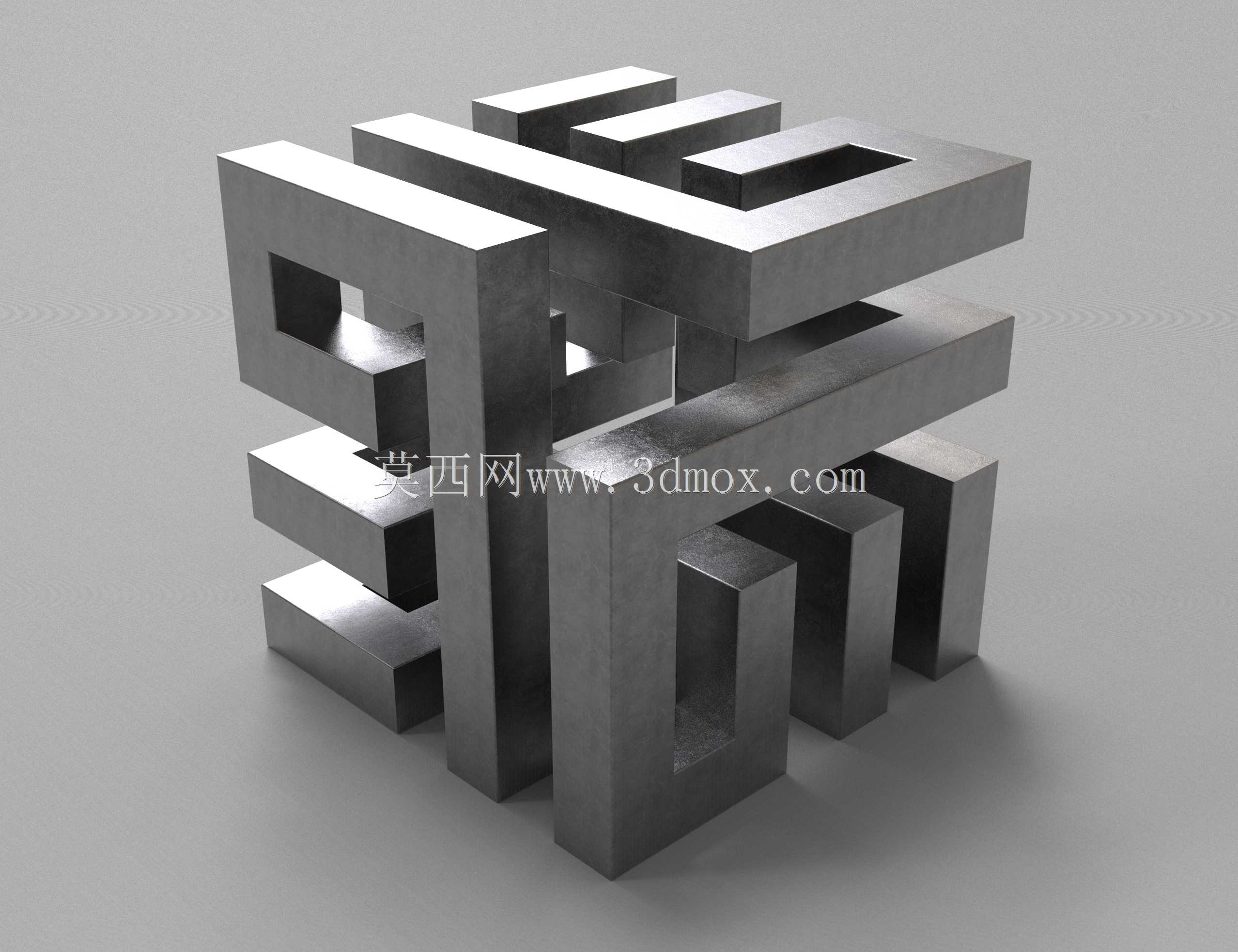

交错互锁立体金属框架结构件

　　该立体互锁框架结构在工程场景中可作为模块化承载基座的核心单元使用，适配多类需要空间分层承载的设备安装需求，常见于非标自动化设备的内部支撑骨架、检测工装的立体安装架、小型实验平台的分层置物框架等场景，区别于传统焊接式框架，该结构通过构件间的交错咬合实现无额外紧固件的初步定位，可大幅降低现场装配的对齐难度，减少焊接工序带来的热变形影响。从结构设计逻辑来看，每根方形截面构件的开槽位置与深度都经过咬合间隙的精准计算，相邻构件在三个正交方向上形成互相卡合的限位关系，X向构件的开槽刚好容纳Y向构件的对应截面，Z向构件则同时卡入X、Y向构件预留的卡槽内，三个方向的构件装配完成后可形成自稳定的空间受力体系，在承受竖向静载荷时，

　　荷载可通过构件间的咬合面均匀分散到各个方向的杆件上，避免局部应力集中导致的构件变形。在实际使用过程中，该结构可根据承载需求调整杆件的截面尺寸与开槽深度，当用于轻载场景如实验室小型仪器架时，可选用较小截面的铝合金型材加工，单根杆件长度控制在300mm以内即可满足15kg每层的承载要求；当用于中等载荷场景如工业设备内部支撑时，可选用不锈钢或碳钢材质加工，杆件截面可放大至40mm*40mm，咬合面预留0.05mm的装配间隙，既方便装配时的对位插入，又能保证装配完成后整体结构的晃动量控制在0.1mm以内，满足设备安装的精度要求。设计过程中需要重点关注各构件开槽处的应力集中问题，所有卡槽的内角位置都做了R2的圆角过渡处理，

　　避免在承受交变载荷时出现应力开裂，同时每个构件的端面都做了平面度处理，保证多组相同结构拼接扩展时，相邻单元的对接面可以完全贴合，不需要额外的调整垫片即可实现整体框架的水平度要求。从安装边界来看，单个结构单元的外接立方体尺寸可根据实际需求调整，常规使用场景下单元外接尺寸控制在200mm到500mm区间，可通过单元间的端面连接实现大尺寸框架的快速拼接，拼接时仅需要在对接端面的预留孔位加装紧固螺丝即可，不需要复杂的焊接或铆接工序，大幅缩短现场安装的周期。该结构的另一实用特性是可拆卸重复利用，当设备布局调整需要改变框架尺寸时，可将原有结构单元拆解后重新组合，不需要切割或破坏原有构件，相比传统焊接框架可减少大量的材料浪费与二次加工成本。

　　在建模过程中，需要严格控制每个卡槽的位置公差，三个方向构件的卡槽中心距偏差需要控制在±0.02mm以内，否则会出现装配时卡滞或者装配后间隙过大的问题，同时要注意各构件的拔模方向设计，若采用注塑或压铸工艺批量生产，可将每个杆件的开槽方向与脱模方向保持一致，避免出现倒扣结构增加模具成本；若采用机加工方式生产，则需要提前规划铣削路径，在卡槽加工时采用分层铣削的方式减少刀具让刀带来的尺寸偏差，保证每个咬合面的尺寸精度。在受力验证环节，可通过有限元分析对结构的薄弱位置进行校核，重点关注卡槽根部的应力分布，当承受额定载荷时，卡槽根部的最大应力应低于材料屈服强度的60%，保证结构长期使用不会出现塑性变形，同时可根据实际使用场景的振动工况，在构件咬合面之间增加薄型防滑垫片，进一步提升整体结构的抗振性能，避免设备运行过程中构件间出现相对位移。
