手摇风车式齿轮传动机械结构模型

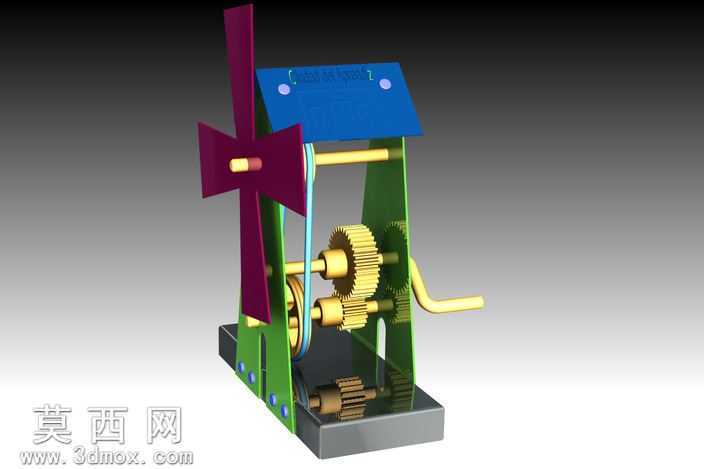

该作品采用NX三维软件完成全参数化建模，整体围绕手摇驱动的齿轮传动与风车联动结构展开设计，建模过程中对每一个零件的尺寸公差、装配间隙都做了严谨的参数约束，确保整体机构在虚拟装配状态下可实现无干涉的运动仿真。渲染阶段采用工作室级光照环境，对不同构件赋予差异化的材质表现：立式机架采用哑光深绿色金属烤漆材质，还原金属构件的厚重质感；传动齿轮组采用亮面黄铜材质，清晰呈现齿形的加工细节与金属光泽；风车叶片采用酒红色哑光薄片金属材质，模拟薄金属冲压件的表面质感；驱动摇柄采用亮黄色金属镀层材质，突出操作部件的视觉辨识度；顶部盖板采用亮蓝色工程塑料材质，底座采用深灰色磨砂金属材质，不同材质的区分既提升了渲染图的视觉层次，也让各功能部件的定位一目了然。结构设计上，该机构采用多级圆柱齿轮平行传动布局，摇柄输入的旋转动力通过依次啮合的齿轮组完成转速传递，最终通过带轮传动将动力输出至风车转轴，带动四叶风车实现连续旋转，整体传动路径清晰，齿轮啮合位置、传动轴的支撑点位都做了合理的布局，机架两侧的支撑立板通过底部基座与顶部盖板形成稳定的框架结构，所有传动轴都通过机架上的定位孔实现径向固定，避免传动过程中出现轴体窜动的问题。设计思路上，该作品偏向机械传动原理的演示用途，通过直观的外露齿轮结构、清晰的动力传递路径，将手摇输入到风车输出的整个传动过程完整展现，没有多余的装饰性构件，所有零件都服务于传动功能的实现，薄片式的风车叶片既降低了旋转时的负载，也让动力输出端的运动效果更加直观，整体建模过程严格遵循机械设计的装配逻辑，每一个齿轮的模数、齿厚、中心距都经过匹配计算，确保虚拟装配后可实现流畅的运动模拟，渲染时通过渐变灰度背景突出模型主体，柔和的阴影效果让模型的空间立体感更强，各零件的边缘倒角、装配缝隙都做了精细化处理，让整体模型的写实度达到较高水准。
