化油器载装头山型凸轮结构件

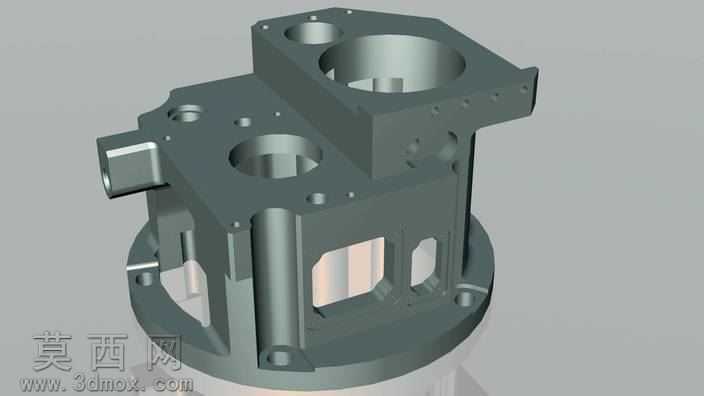

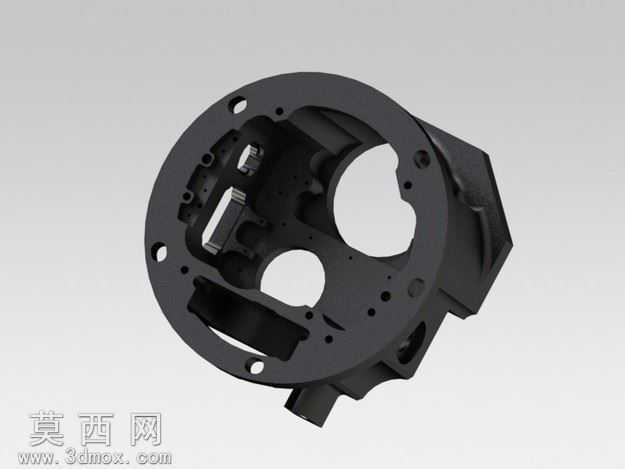

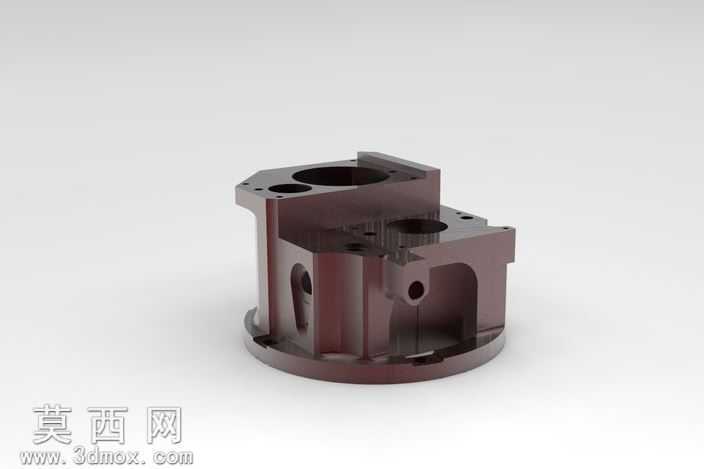

本模型为化油器载装头配套的SOLIDWORKS凸轮结构件，建模阶段以化油器总成的装配匹配需求为核心基准，先完成底座法兰定位基准面的绘制，通过拉伸凸台命令构建底部圆形安装基座，预留均匀分布的螺栓过孔与定位销孔，确保与化油器下壳体的安装精度匹配。主体腔体部分采用抽壳与拉伸切除结合的方式，构建出多腔室的油路、气路通道结构，侧壁预留的异形窗口为油道观察与装配操作预留空间，上部凸起的两个不同直径的圆柱腔室，分别对应节气门轴安装位与燃油计量组件的容纳空间，腔室内壁通过旋转切除命令加工出精准的配合台阶面，保证后续装配的同轴度公差要求。侧面伸出的方形接头为燃油输入接口，建模时严格匹配通用燃油管路的接头尺寸标准，接口处做了倒角过渡处理，避免装配时割伤密封胶圈。凸轮结构部分采用实体拉伸结合样条曲线扫描的方式构建，凸轮型线严格按照化油器不同工况下的燃油供给开度需求设计，确保凸轮转动时能精准推动柱塞完成油量调节动作。渲染阶段采用哑光铸铁材质赋予模型主体，还原金属铸件的真实质感，对加工配合面做了轻微的抛光质感区分，通过环境光遮蔽效果凸显各腔体、孔位的结构层次，清晰展示内部油路与外部安装结构的位置关系。整个模型的结构设计充分考虑了化油器实际工作中的进气、供油、调节三大核心功能，各安装位、配合面的尺寸均参照通用小型内燃机化油器的行业标准设定，既保证了结构强度，又兼顾了装配维修的便利性，可直接用于化油器的结构教学、装配仿真以及改进设计参考，模型中所有的倒角、圆角、工艺孔均按照实际机加工工艺要求设置，不存在无法落地生产的非工艺结构。
