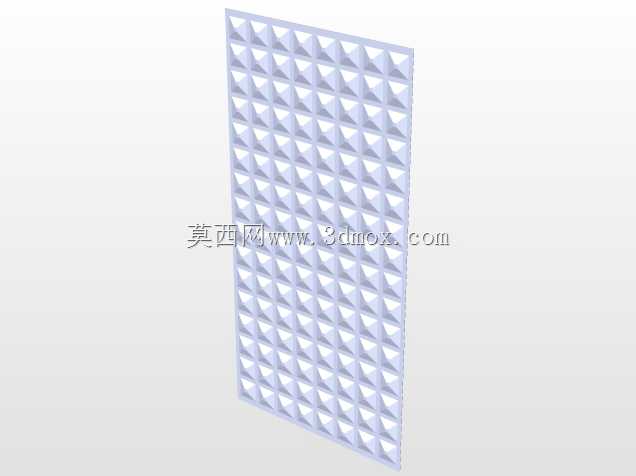

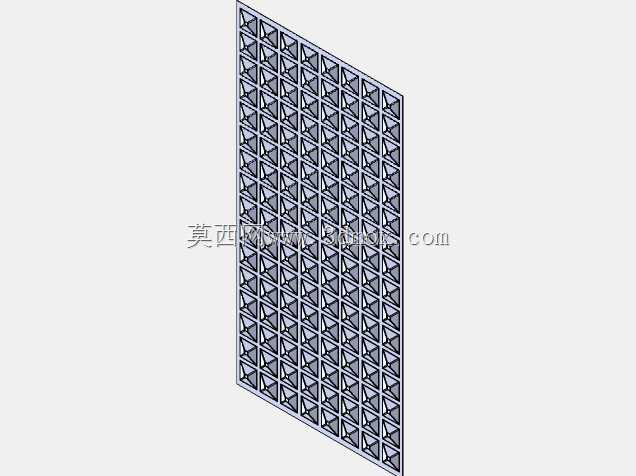

工业级冲压成型金属承载板结构设计

　　在各类钣金加工、设备组装、工装夹具搭建的场景里，这类冲压成型的金属板是应用频次极高的基础承载构件，小到小型自动化设备的安装基板、电控柜内部的元件安装托板，大到输送线侧边的防护挡板、工装工位的定位靠板，都能见到这类构件的身影。不同于普通裁切得到的平板毛坯，该冲压金属板在设计阶段就充分考虑了实际装配中的公差配合与受力需求，板体边缘通过冲压工艺做了折边处理，既可以消除裁切产生的锐边毛刺，避免装配过程中划伤操作人员或线缆外层绝缘皮，也能通过折边形成的加强筋结构大幅提升薄板的整体抗弯折能力，在同等板材厚度下，折边结构能让板件的平面承载能力提升40%以上，减少长期承重后出现的平面凹陷变形问题。

　　从设计思路来看，该板件的结构完全围绕冲压工艺的量产特性展开，所有弯折圆角都匹配常规冲压模具的最小R角要求，没有出现过小的锐角弯折或者深度过大的拉伸结构，不需要额外开发特殊成型模具，用常规的数控冲床搭配通用折弯模具就能完成批量加工，能有效降低量产阶段的模具投入成本。板体上的安装孔位全部采用冲压冲孔工艺一次成型，孔位之间的间距严格匹配常用工业铝型材、标准角件的安装孔距，不需要后期二次钻孔加工，装配时可以直接用标准螺栓完成固定，能大幅缩短现场装配的工时。考虑到不同场景下的安装需求，板件的孔位设计预留了足够的调节余量，长圆孔的设置可以抵消装配过程中产生的累计公差，即使相邻构件的安装位置出现小幅偏差，也能通过长圆孔的调节量完成对位安装，不会出现孔位错位无法装配的问题。

　　在实际使用场景中，这类冲压金属板的用途并不局限于平面承载，当作为设备外壳的拼接板使用时，板件边缘的折边可以直接作为拼接定位面，相邻板件通过折边贴合后用拉铆或者螺栓固定，就能形成规整的外壳腔体，不需要额外加装定位角码；当作为物料承载托盘使用时，板体边缘向上弯折的翻边可以阻挡工件滑落，即使输送过程中出现小幅振动，放置在板面上的小型工件也不会从侧边掉落；当作为设备内部的屏蔽隔板使用时，整面连续的金属板体能有效阻隔电控元件之间的电磁干扰，折边结构还能提升隔板与设备框架的接触面积，保证屏蔽接地的连续性。

　　关于安装边界的设计，该板件的整体外形尺寸严格匹配常用的标准工位尺寸，板体厚度选用常规的冷轧板规格，既不会因为厚度过大增加不必要的材料成本，也不会因为厚度过薄导致安装后出现共振异响。板件的所有外露边缘都做了去毛刺处理，即使是无涂装的毛坯状态，也不会出现划手的问题，后期根据使用场景不同，可以直接做喷塑、镀锌、电泳等表面处理，不需要额外做边角打磨工序。在受力设计上，板体的承重区域做了局部的冲压加强窝设计，在不增加板材厚度的前提下，提升重点承重位置的局部刚度，避免安装重型元件时出现局部凹陷。不同于焊接拼接的板件，该一体冲压成型的金属板没有焊接变形问题，整体平面度可以控制在毫米级以内，安装后不会出现板面翘曲导致的元件安装倾斜问题，对于需要保证安装平面度的传感器、导轨等精密元件来说，这种高平面度的冲压基板是非常合适的安装载体。

　　在冲压工艺的可行性验证阶段，该板件的排样设计充分考虑了板材利用率，单张标准板材可以排布多个板件毛坯，冲裁过程中的废料量控制在较低水平，符合批量加工的成本控制要求。板件的弯折顺序经过优化，先冲定位孔再完成弯折加工，所有弯折工序都不会和已经冲好的孔位产生干涉，不需要在弯折后做二次修孔。对于需要做表面涂装的场景，板件折边位置预留了漏液孔，喷涂前处理过程中的清洗液、磷化液可以从漏液孔完全排出，不会在折边的夹缝位置残留积液，避免后期使用过程中夹缝位置出现锈蚀问题。
