汽车传动用等速万向传动轴三维设计

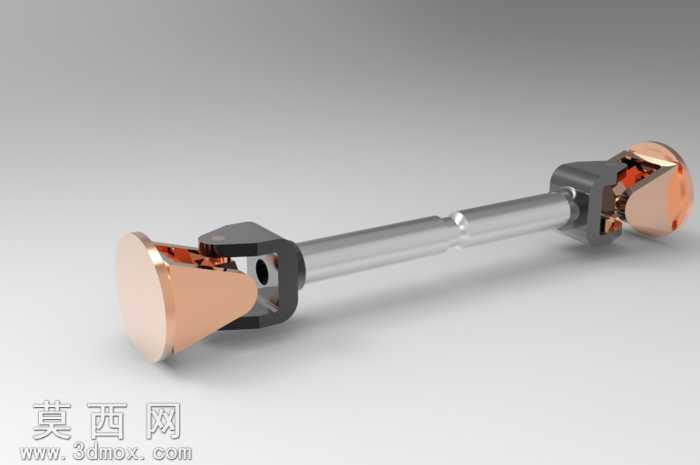

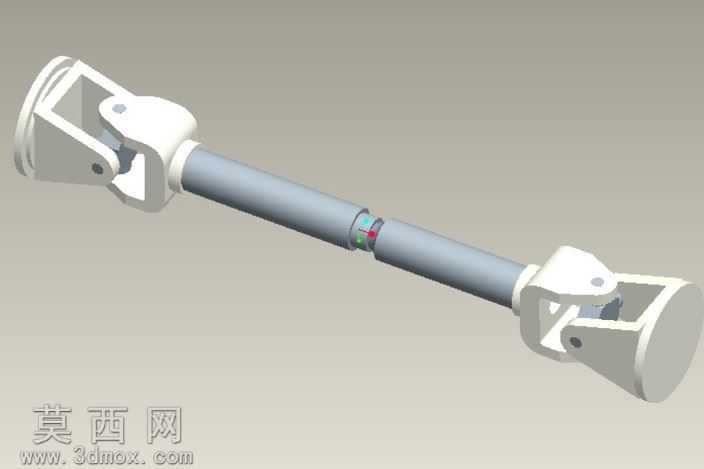

本模型为汽车传动系统核心部件传动轴的三维设计作品，建模过程严格参考实车传动轴的结构比例与装配逻辑开展，首先通过草绘绘制轴身的基准轮廓，结合回转特征生成主体轴杆结构，针对轴身的定位环槽、装配卡位等细节，采用拉伸切除、倒角、圆角等特征逐步细化，保证轴身的结构强度与装配适配性。两端的万向节结构是本次建模的重点，针对钟形壳、保持架、钢球、星形套等核心零件，分别通过独立草绘构建各零件的截面轮廓，采用回转、布尔运算、阵列等特征完成单个零件的精细化建模，保证钢球与滚道的配合间隙符合实际传动公差要求，还原等速万向节的角度补偿功能结构。材质设置阶段，轴身主体采用抛光金属钢材材质，调整金属粗糙度、反射参数还原合金钢的冷亮金属质感；两端万向节的铜质端盖调整金属色泽为暖铜色，添加轻微的磨砂质感区分不同部件的材质差异；保持架、密封件等部件采用深灰硬质合金与橡胶材质，通过材质参数的差异化设置清晰区分不同功能的零件，提升模型的辨识度。渲染阶段采用影棚级柔光布光，主光源从侧上方45度角打亮模型主体，勾勒出轴身的圆柱轮廓与金属反光，辅助光源补亮暗部结构避免细节丢失，添加柔和的地面阴影增强模型的立体感，背景采用渐变灰色突出模型本身的结构细节。设计过程中充分考虑传动轴的实际工作场景，预留了两端连接法兰的装配孔位，轴身的长度、直径参数参考乘用车型的常用规格设置，万向节的摆动角度范围符合实车的跳动补偿需求，各零件之间的装配关系完全按照实际装配约束设置，可直接用于装配干涉检查、运动仿真演示，也可作为汽车传动系统教学演示、结构设计参考的数字化模型，清晰展现等速万向传动轴的内部构造与传动逻辑，帮助理解动力从变速器传递至车轮的过程中，传动轴如何补偿悬架跳动带来的角度与长度变化，保证动力传递的平稳性。
