金属立体标识字结构三维设计方案

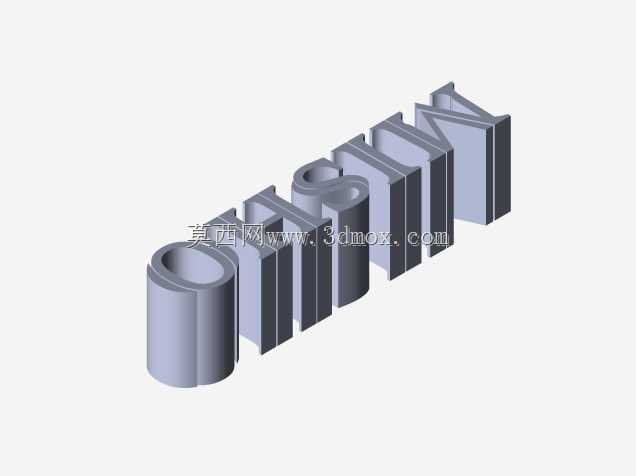

　　本次呈现的金属立体标识构件，主要应用于线下品牌门店入口、企业厂区导视区、商业综合体室内外品牌展示场景，作为品牌视觉识别系统的实体落地载体，承担远距离品牌信息传递、空间视觉焦点营造的作用，区别于平面喷绘标识，立体金属字的三维结构能在不同光照角度下形成自然明暗层次，在日间自然光、夜间辅助打光条件下都具备更强的视觉辨识度。从结构设计逻辑来看，该构件采用钣金折弯加焊接的成型思路，字壳壁厚选取常规户外标识通用的1.2-1.5mm金属板材，既保证整体结构刚性，避免大尺寸字件在户外风力载荷下出现板面变形，也能控制整体自重，降低安装基座的承重要求。字件的侧边折弯高度统一设置为80mm，这个尺寸边界经过多场景验证：当标识安装高度在2.5-3.

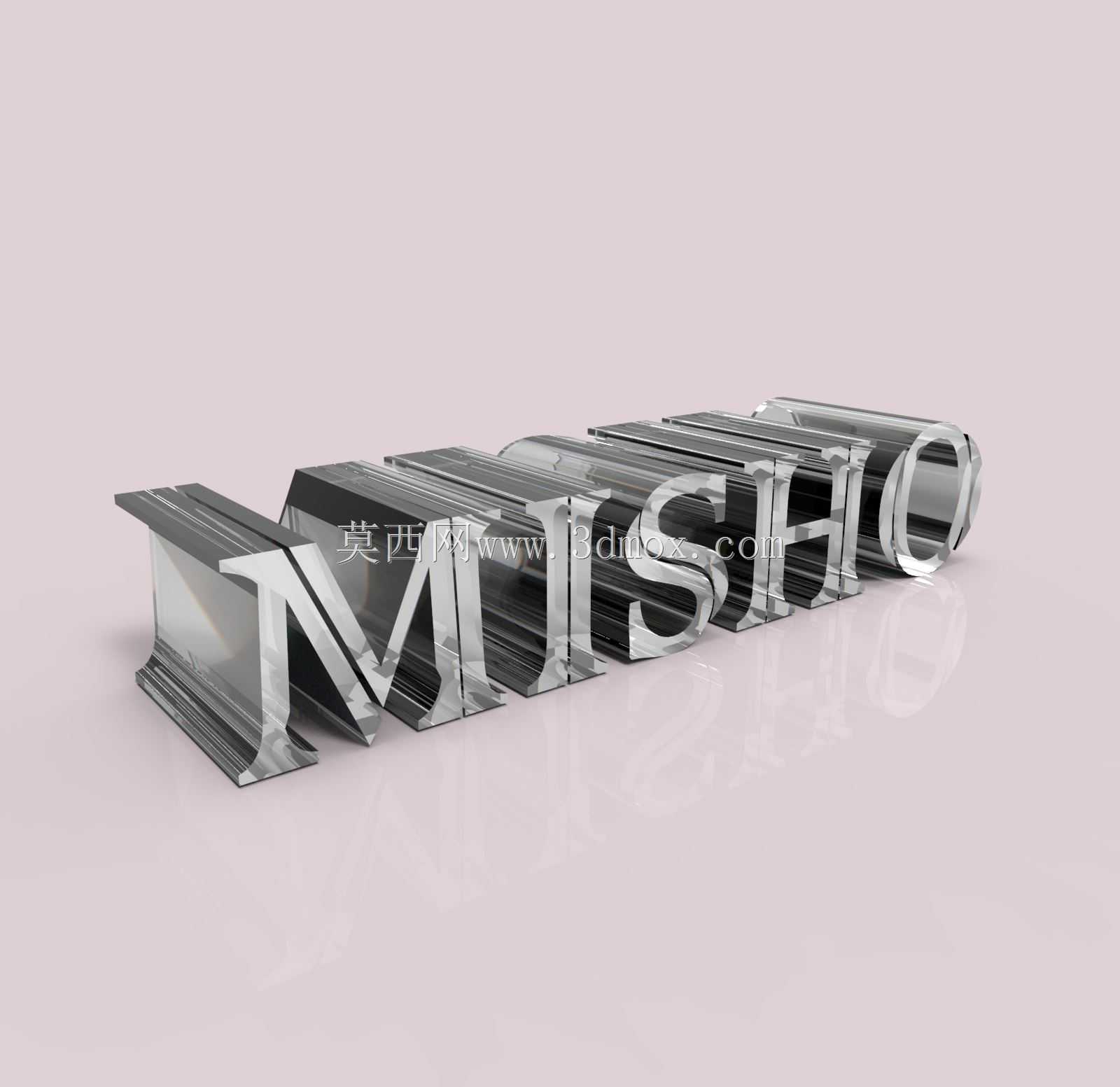

　　5米区间时，人站在距离标识3-8米的常规观看位置，侧边厚度形成的立体阴影刚好能强化字的轮廓感，不会因为侧边过薄显得单薄，也不会因为侧边过厚导致字的正面视觉比例失调。字壳的背部设计有内嵌的安装挂点，挂点位置避开字的笔画交叉薄弱处，均匀分布在每个字的重心周边，安装时可直接匹配墙面或落地支架上的预装挂件，不需要在字的正面外露固定螺丝，保证外观面的完整光洁度。针对落地安装的场景，字件底部额外设计了延伸的法兰边结构，法兰边宽度为30mm，上面预留直径8mm的固定孔，可通过膨胀螺栓直接固定在水泥基座或大理石地面上，法兰边与字壳主体采用满焊处理，焊接后打磨平整做表面处理，不会在外观面留下焊接痕迹。表面处理上，整个构件采用镜面抛光工艺，

　　金属表面粗糙度控制在Ra0.8以下，能反射周边环境光影，适配现代简约、工业风等多种空间装修风格，同时抛光后的致密金属表层具备更好的抗锈蚀能力，在常规户外环境下不需要频繁做表面维护。设计过程中对每个字的笔画连接处做了圆角过渡处理，避免尖锐直角在加工、运输、安装过程中造成磕碰划伤，也能减少应力集中，避免板材在折弯成型时出现开裂问题。字件的整体安装边界需要提前匹配现场安装面的尺寸，单字的宽度根据笔画数量做等比例协调，保证整组字排列后字间距均匀，视觉重量平衡，不会出现个别字过宽或过窄导致的排版错落感。考虑到部分场景需要内置光源的需求，字壳内部预留了20mm的光源安装空间，背部预留走线孔位，可直接嵌入LED灯带，不需要二次破坏字壳结构，

　　兼顾了普通无光源字和发光字的通用结构需求。在加工可行性层面，所有折弯边的折弯半径都设置为板材厚度的1.5倍，符合常规钣金折弯设备的加工参数，不需要定制特殊折弯模具，能有效降低加工成本，缩短生产周期。字件的边角处都做了0.5mm的倒角处理，去除切割后的毛刺，避免安装维护人员被锋利边缘划伤。从结构强度验证角度，整组字在承受12级正面风力的情况下，变形量不超过1mm，完全满足户外高空安装的安全要求，自重控制在每平方米12kg以内，对安装墙面的载荷要求极低，多数普通外墙、室内背景墙都可以直接安装，不需要额外做墙体加固。
