折弯拼接式金属柜体转角连接结构

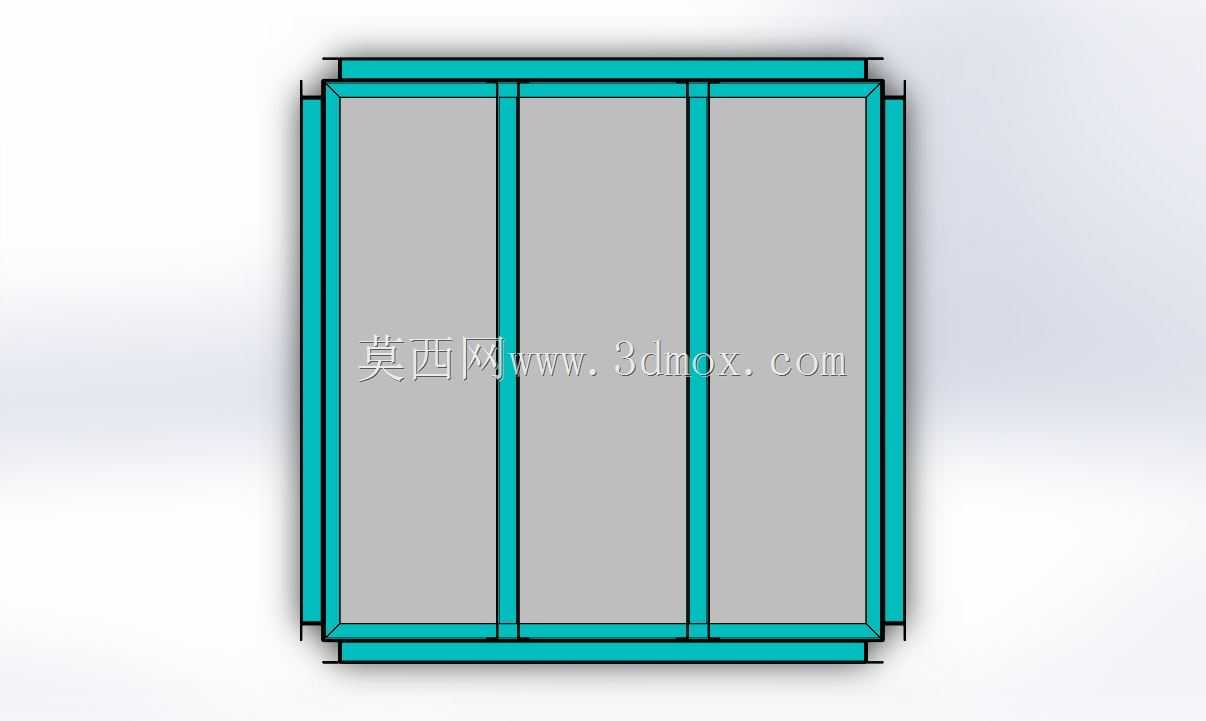

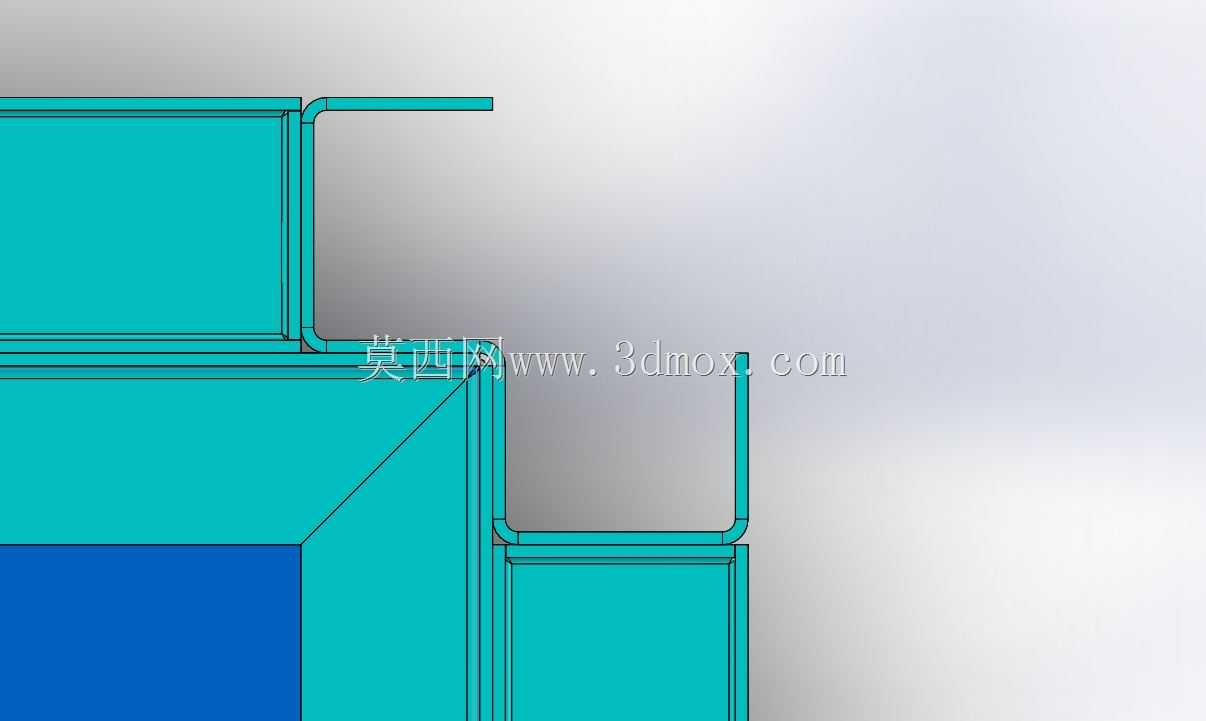

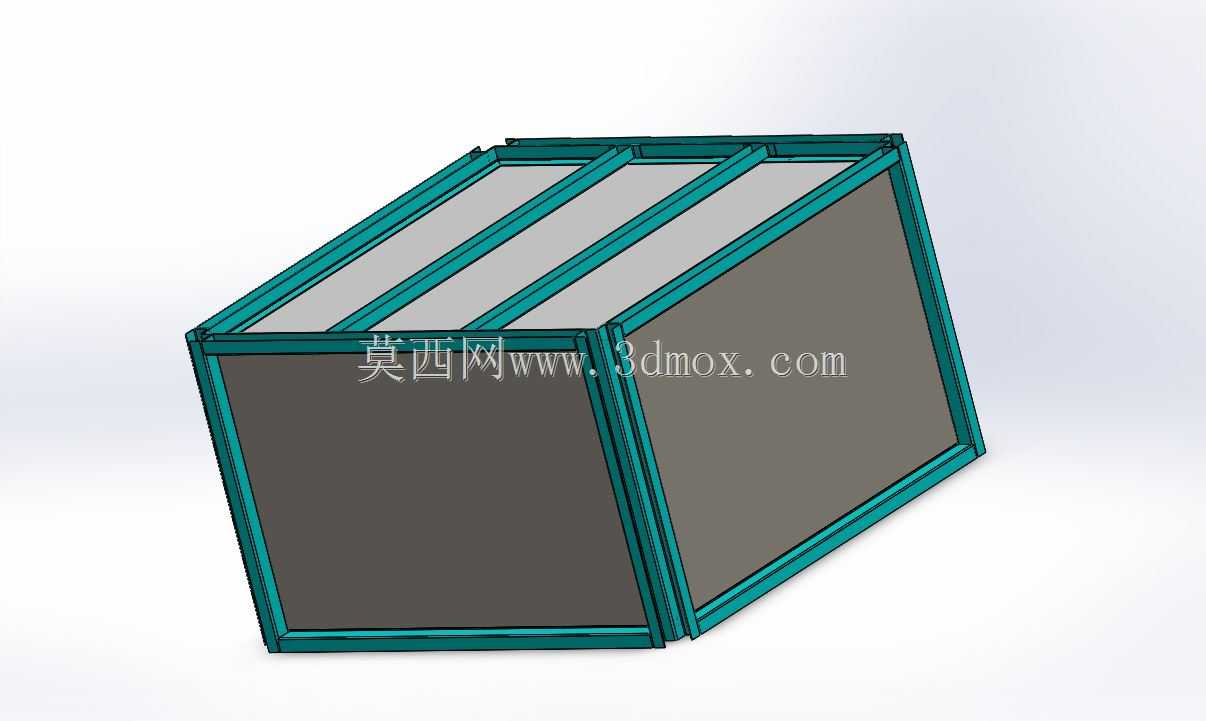

　　这类折弯拼接的转角结构，多应用在户外电控柜体、工业设备防护外壳、通风管道接驳段的生产场景中，核心作用是解决薄板金属构件在直角转角位置的拼接密封、结构刚度问题，避免传统焊接转角带来的焊后变形、打磨工作量大、防腐层破坏的缺陷。从结构细节来看，所有折边均采用统一的折弯内R角设计，折弯边的翻边长度经过匹配计算，相邻两个构件的翻边可以完全贴合，装配时不需要额外做坡口处理，直接通过抽芯铆钉或者自攻螺钉就能完成锁紧固定，拼接完成后转角位置的缝隙可以控制在0.2mm以内，配合密封胶条使用时能够满足IP54级别的防护要求，适合在有防尘、防溅水需求的工业现场使用。设计这类结构的时候，首先要考虑的是板材折弯的工艺可行性，

　　常规冷轧钢板或者镀锌钢板的折弯最小内R不能小于板材厚度，否则折弯位置会出现开裂或者应力集中的问题，图中结构的折边预留了足够的折弯让位空间，相邻构件的折边不会在装配时出现干涉，哪怕是采用数控折弯机批量生产，也能保证每一件的折边角度控制在90°±0.5°的公差范围内，不需要后续做校形处理。在安装边界的设计上，这类转角构件的外侧折边预留了与其他柜体面板拼接的搭接余量，搭接宽度统一为15mm，这个尺寸既可以保证拼接后的结构强度，也不会因为搭接量过大造成材料浪费，同时折边上的安装孔位采用中心距统一的模数化设计，不管是与侧板、顶板还是底板拼接，孔位都能完全对齐，现场装配时不需要重新打孔，能够大幅缩短柜体的组装周期。不同于传统的焊接式转角，

　　这种全折弯拼接的结构在防腐处理上有明显优势，所有构件都可以先完成表面喷涂或者镀锌处理再进行装配，不会出现焊接位置破坏表面防腐层的问题，后期维护时如果某一块面板出现损坏，只需要拆除对应位置的紧固件就能单独更换，不需要做切割、焊接作业，降低了现场维护的难度和成本。从结构刚度的角度考虑，转角位置的双层折边设计相当于在直角位置增加了一道加强筋，在同等板材厚度的情况下，拼接后的柜体抗扭刚度比单折边焊接结构提升40%以上，哪怕是柜体高度达到2米，也不会出现转角位置变形、柜门开合卡滞的问题。另外这种结构的折边末端都做了压平处理，没有尖锐的毛边，装配和维护过程中不会划伤操作人员，符合工业设备的安全设计要求。在实际选型应用的时候，

　　如果是用于户外环境的柜体，可以把折边的搭接位置增加一道防水折弯边，让雨水顺着折边向外流，不会渗入柜体内部；如果是用于设备内部的防护壳体，可以适当减小折边的搭接宽度，进一步减轻结构重量。这类结构的三维建模过程中，需要特别注意折弯扣除值的准确设置，不同厚度、不同材质的板材折弯扣除参数存在差异，建模时如果参数设置错误，会导致实际折弯后的零件尺寸出现偏差，装配时出现缝隙过大或者无法对齐的问题，通常1.5mm厚的冷轧钢板采用90°折弯时，折弯扣除值设置为2.5mm就能匹配常规折弯模具的加工参数，保证加工后的零件尺寸与三维模型一致。
