双扇分格固定式建筑硬窗结构设计

　　在民用住宅、工业辅房、临时板房等常规建筑围护结构设计中，固定类硬窗是兼顾采光需求、围护密封性与建造成本的常用构件，这类窗体不设置开启扇，整体结构刚性更强，密封性能优于常规平开窗、推拉窗，多用于建筑立面无需通风换气的采光区域，比如楼梯间侧墙、设备间高位采光带、厂房封闭式围护段等场景，也可作为模块化集成房屋的预制窗体部件，在装配阶段直接嵌入墙体预留洞口完成固定，减少现场施工的工序复杂度。这款双扇分格硬窗的结构设计，首先围绕安装适配性做了边界尺寸的考量，窗体整体外框采用等截面矩形型材拼接，外轮廓的长宽尺寸适配常规民用建筑的预留窗洞模数，框体厚度匹配常用120mm、200mm厚度的墙体砌筑尺寸，

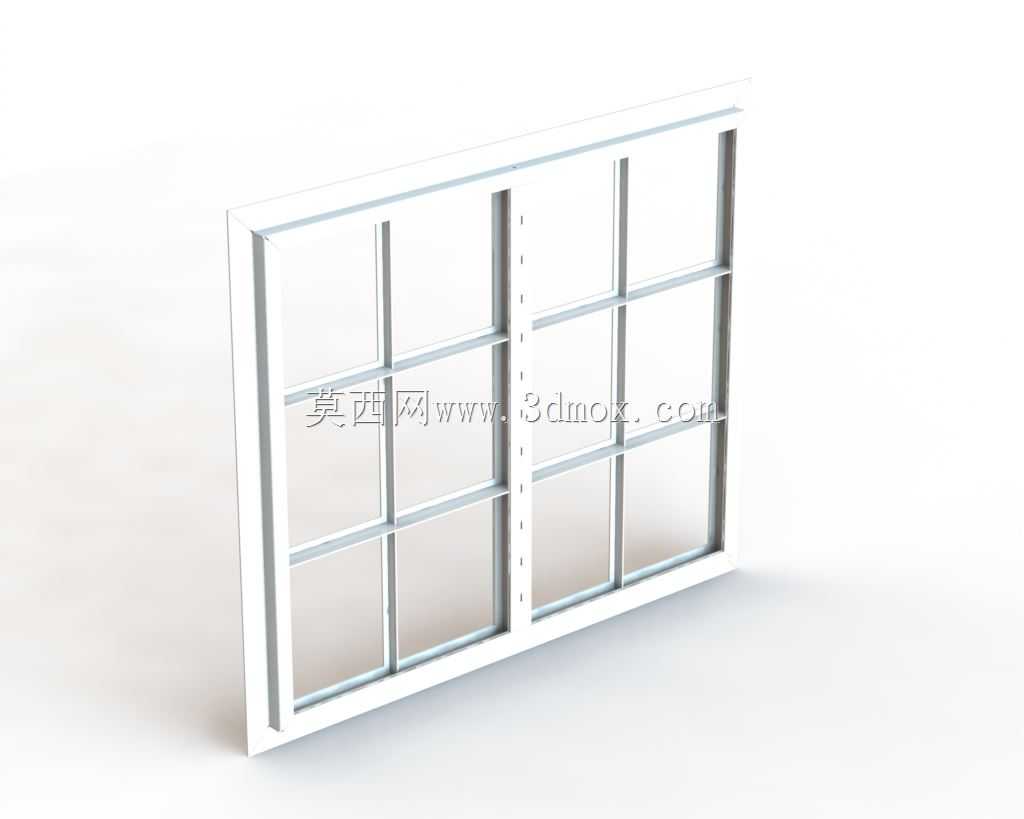

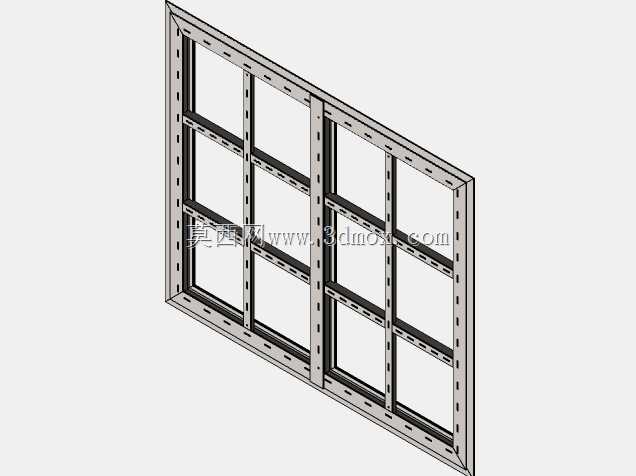

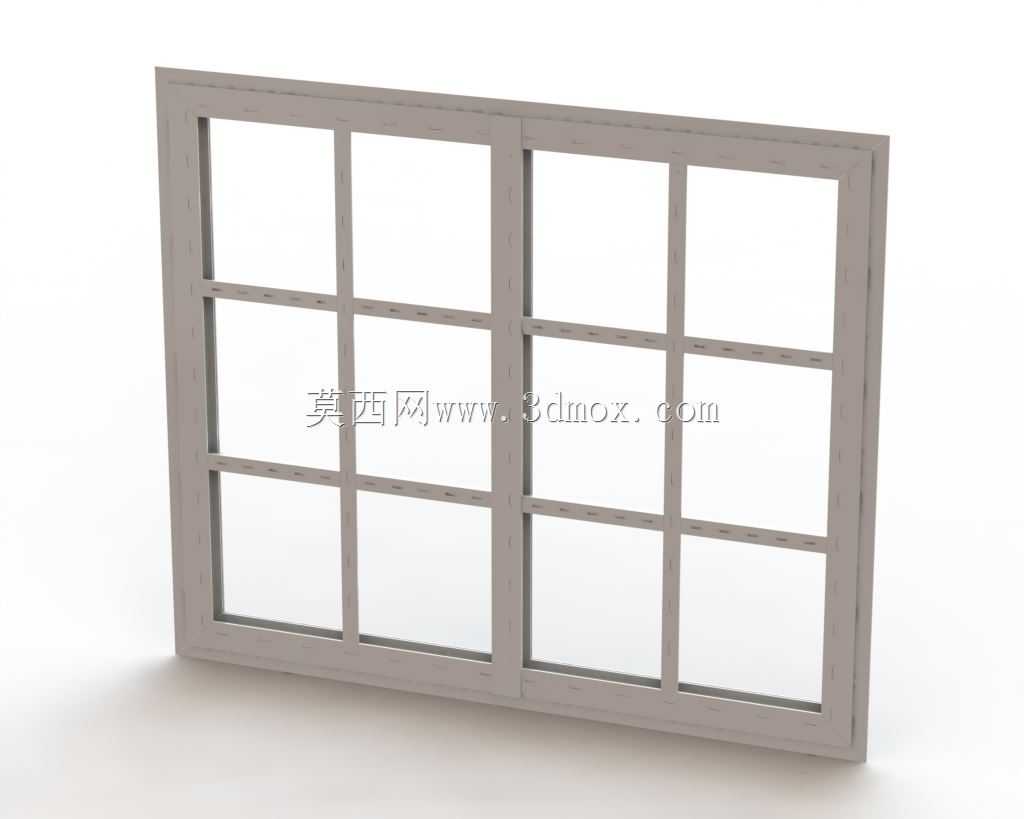

　　安装时可通过膨胀螺栓直接穿透框体侧边型材与墙体结构固定，框体与墙体间隙可填充发泡密封胶完成防水封堵，无需额外加装副框结构，适配砖混、轻钢龙骨、预制混凝土等多种墙体类型的安装需求。从结构设计逻辑来看，这款窗体采用双扇对称分格布局，整窗被中挺型材均匀分隔为左右两个独立窗扇单元，每个单元内部通过横向、竖向的分格型材做三行两列的格条分割，形成12块等尺寸的玻璃安装腔体，这种分格设计一方面可以降低单块玻璃的幅面尺寸，提升玻璃的抗风压性能，在高层外墙安装场景下无需使用加厚钢化玻璃即可满足常规风压荷载要求，另一方面均匀的分格线条也能匹配多数常规建筑的外立面视觉风格，避免大面固定窗带来的单调感。

　　窗体的型材连接节点采用45度角拼缝加内置角码的固定方式，框体型材、中挺型材、分格条的截面尺寸做了统一的视觉对齐，所有型材的可视面宽度保持一致，拼接完成后整窗的正面线条横平竖直，没有突兀的宽度差，格条与框体、格条与格条之间的连接位置做了嵌入式卡扣结构，无需外露固定螺丝，既提升了窗体正面的整洁度，也避免了螺丝孔位置长期使用出现的锈蚀渗水问题。玻璃安装腔体的型材内侧预留了标准的玻璃嵌装槽，槽内可配置5mm厚度的普通浮法玻璃或者中空玻璃，玻璃与型材槽口之间设置橡胶密封压条，装配时玻璃嵌入槽口后通过压条卡紧固定，无需打胶即可完成玻璃的密封固定，后期如果出现玻璃破损，只需撬出密封压条即可更换玻璃，维护操作十分简便。

　　考虑到固定窗长期使用的积灰清理需求，这款窗体的框体型材外侧做了微小的斜面导水结构，雨水落在窗面后可顺着斜面自然排出，不会在框体积水槽内长期留存形成水垢，分格条的表面采用圆弧过渡设计，没有直角积灰死角，日常擦拭清理时无需刻意清理边角缝隙。在结构刚性校核层面，这款窗体的中挺型材做了内置加强腔设计，整窗安装完成后，中挺位置可承受常规的侧向推力，不会出现型材变形导致的玻璃开裂问题，分格条的截面虽然尺寸较小，但通过与横竖型材的多点连接形成了网格状的刚性支撑结构，即使在大风压工况下，格条也不会出现明显的挠度变形，可长期保持窗体的结构稳定性。不同于带开启功能的窗体，这款硬窗没有合页、执手、锁点等活动五金部件，长期使用过程中不存在活动部件磨损、失效的问题，整体使用寿命更长，后期维护成本极低，非常适合对采光有要求但无需通风、后期维护频次低的建筑场景使用。在三维建模过程中，所有型材的拼接位置都做了精准的干涉检查，角码的安装位置、密封压条的卡接余量、玻璃的装配间隙都预留了合理的公差范围，实际生产时可直接根据模型拆解型材下料尺寸，无需二次调整结构间隙，可有效降低生产阶段的试装成本。
