干散物料工业粉碎加工设备结构设计

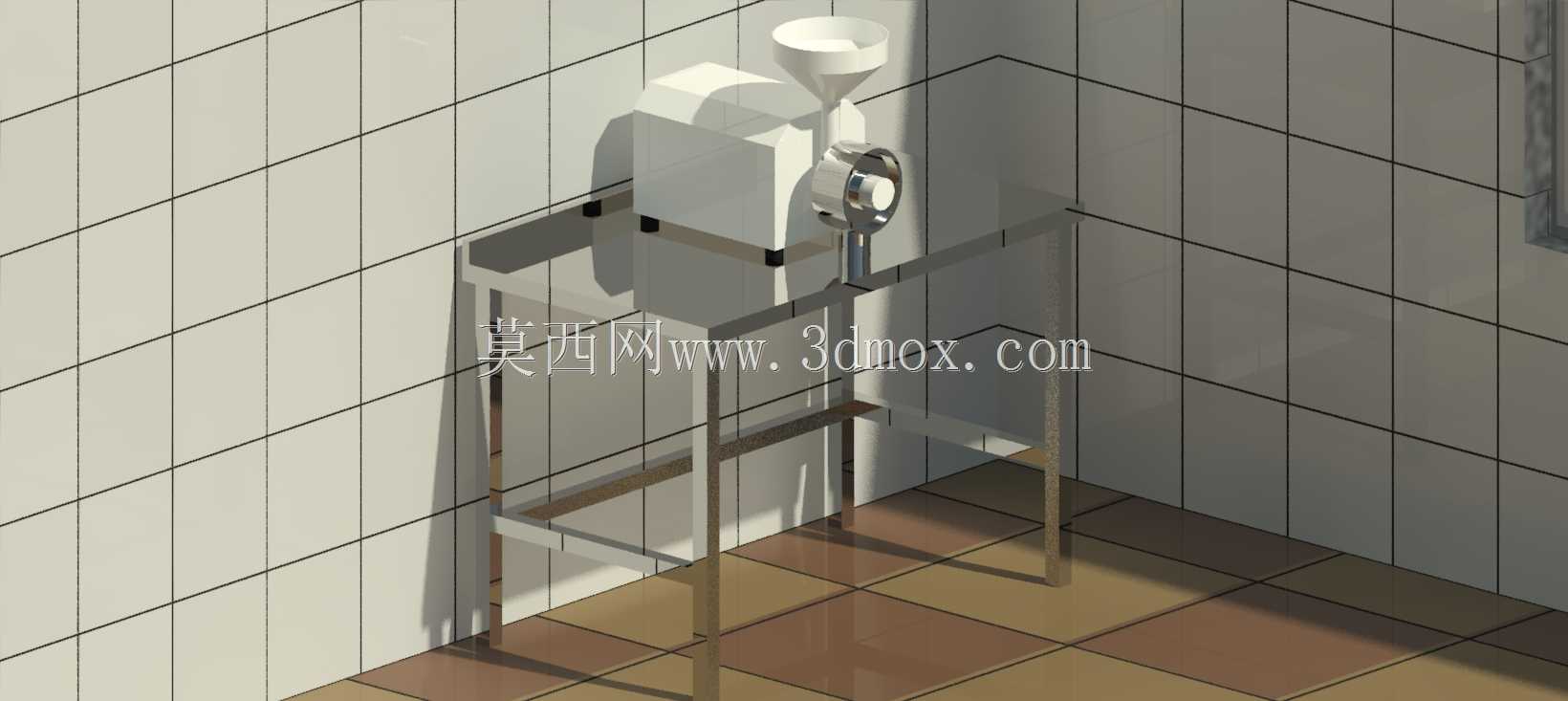

　　在食品加工、香辛料制备、小型粮油作坊的生产场景中，干散物料的粒度控制是影响成品品质的核心工序，这类工况对粉碎设备的占地适配性、操作便捷性、清洁维护效率都有明确的工程要求，本次呈现的粉碎设备结构，正是针对中小批量干散料加工场景做的适配性设计。从安装边界来看，设备整体采用立式机架承托主机的布局，底部不锈钢方管焊接机架的占地投影控制在0.8平方米以内，机架支脚高度预留了150mm的地面清洁间隙，既可以直接放置在平整的瓷砖地坪、防滑工业地坪上使用，也能适配小型作坊的靠墙安装需求，不会占用过多生产操作空间，机架上层的承托台面做了下沉式限位结构，主机安装后不会因为作业振动出现横向位移，不需要额外打膨胀螺栓做地面固定，

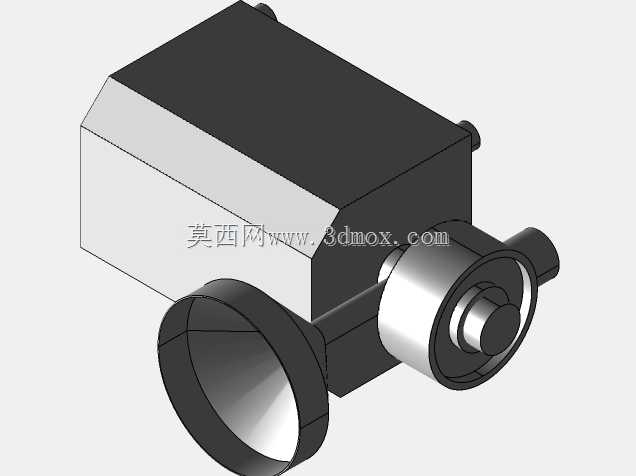

　　适配小型加工点灵活调整工位的需求。设备的进料结构采用上置漏斗式进料仓，料仓的锥角设计为62度，针对香辛料、烘干谷物这类流动性中等的干散物料，这个角度可以保证物料依靠自重顺畅进入研磨腔，不会出现物料架桥、卡滞断料的问题，料仓上口直径控制在220mm，操作人员可以直接手持容器倾倒物料，不需要额外配置上料辅助装置，适配小批量多批次的加工模式。研磨腔体的设计采用快拆式结构，腔体与主机壳体的连接采用卡扣式锁紧，不需要借助专用工具就能拆开腔体，清理不同批次加工残留的物料，避免不同品类物料串味，这一点在香辛料加工场景中尤为重要——比如加工完八角再加工胡椒时，快速拆解清洁能有效避免风味交叉污染。设备的出料口正对机架中部的空置区域，

　　下方可以直接放置接料容器，接料空间的高度预留了300mm，适配市面上常见的10L以内的食品级接料桶、不锈钢料盆，不需要额外定制接料工装。从功能特性来看，设备的研磨副采用间隙可调式结构，通过调节腔体外侧的锁紧旋钮，可以控制动磨盘与定磨盘的间隙，实现出料粒度在粗碎到细粉区间的调整，既能满足香辛料粗碎用于卤料包制备的需求，也能满足细磨用于粉料调味的加工要求，不需要更换磨盘配件就能覆盖多类加工需求。设备的动力单元集成在主机壳体内部，传动结构采用直连式设计，减少了皮带传动带来的维护需求，同时整机的振动控制做了针对性优化：主机与机架承托面之间加装了四个橡胶减震垫，能抵消磨盘高速转动带来的高频振动，降低作业时的噪音传递，

　　即使在紧邻操作工位的位置放置，也不会因为振动导致周边容器移位。从设计思路上，这款设备没有追求大产能的连续化作业，而是瞄准小型加工场景的灵活需求，所有操作控件都设置在主机朝向操作人员的一侧，进料、调节、出料的操作动线都在操作人员站立时的手臂活动范围内，不需要大幅度转身或者移动就能完成全流程操作，降低长时间作业的疲劳度。设备的外壳与接触物料的部件全部采用食品级不锈钢材质，表面做了拉丝处理，不容易附着物料粉尘，日常清洁只需要用干布擦拭或者高压气枪吹扫就能维持洁净，符合食品加工场景的卫生要求。机架的方管连接处做了满焊打磨处理，没有卫生死角，不会积存物料碎屑滋生细菌，支脚底部加装了可调式橡胶脚垫，可以根据地面的平整度调整设备水平，保证磨盘转动时的动平衡，避免因为地面不平导致的异常磨损。在实际工况适配中，这款设备除了用于香辛料加工，也能适配烘干五谷、中药材干料等硬度不超过莫氏3级的干散物料粉碎，设备的单次装料量控制在5kg以内，匹配中小作坊单次小批量加工的生产节奏，不会因为产能过大导致物料在腔体内积压发热，影响热敏性香辛料的风味保留。设备的电气控制部分做了密封处理，避免加工时产生的粉尘进入电控箱造成短路，防护等级达到IP54，适配多粉尘的加工车间环境，不需要额外做防尘隔离就能稳定运行。
