食品加工用螺旋挤压式山药捣碎设备结构

　　在薯类初加工、中式面点预制、药膳食材处理的生产场景中，鲜山药经蒸制熟化后的捣碎工序，长期存在人工捣碎效率低、物料黏附设备难清理、碎料粒度不均的痛点，这款螺旋挤压式山药捣碎设备正是针对这类熟化黏性食材的处理需求设计。设备整体采用落地式支腿结构，四条型钢焊接支腿底部配置可调式减震脚杯，可适配车间内存在轻微坡度的硬化地面，安装时无需预埋地脚螺栓，单台设备占地长度约1.2米、宽度约0.5米、进料口顶端距地面高度约1.1米，出料端距地面高度约0.6米，可直接对接下方的物料周转料车，无需额外配置输送转接结构，适配中小型食品加工车间的工位布局。设备上方的进料斗采用上宽下窄的方锥形敞口设计，斗壁倾斜角度设置为62度，刚好大于熟山药的自然堆积角，

　　避免黏性物料在斗壁积料，进料斗与下方的螺旋输送腔采用快拆式卡箍连接，日常清理时无需工具即可拆卸料斗，冲洗接触物料的内壁无卫生死角。螺旋输送挤压段作为核心工作部件，采用变螺距螺旋轴设计，靠近进料口段螺距较大，可快速承接进料斗落下的块状熟山药，向出料端输送过程中螺距逐步缩小，螺旋叶片与腔体内壁的间隙控制在2毫米以内，通过逐步缩小的输送空间对物料形成持续挤压，同时在螺旋轴末端配置带密集通孔的出料篦板，挤压后的物料经篦板孔挤出形成均匀的碎料，无需额外配置筛分工序即可达到面点、药膳加工所需的碎料粒度，避免传统刀片式破碎机打黏性物料时出现的糊料、物料黏附刀片的问题。设备的动力端采用卧式电机布置在支腿框架的中部空间，

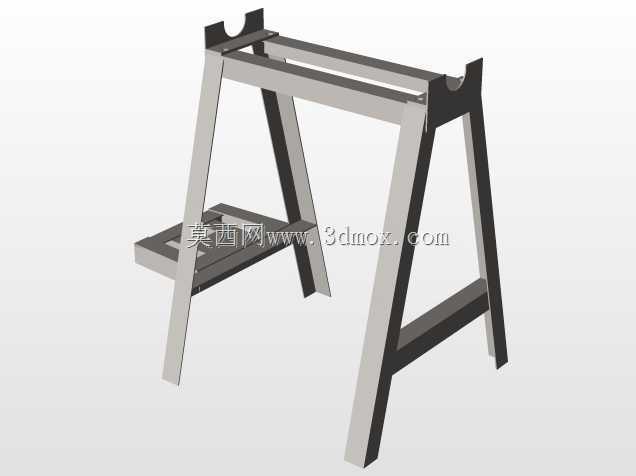

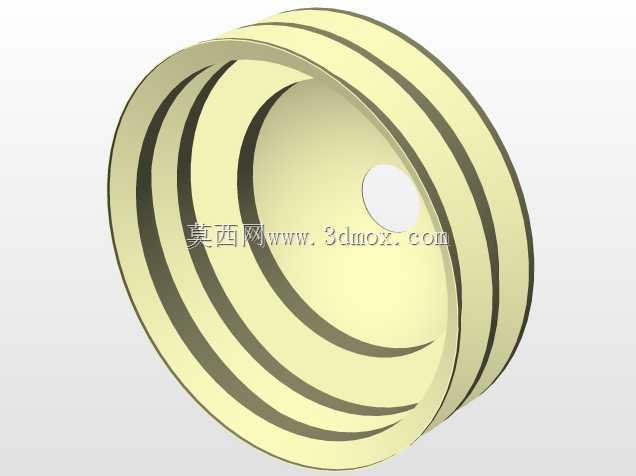

　　电机与螺旋轴之间采用皮带轮传动结构，带传动可在物料中混入少量硬质杂质时产生打滑，避免螺旋轴卡滞时烧毁电机，同时皮带轮外侧配置全封闭的安全防护罩，避免生产过程中操作人员接触转动部件引发安全事故，传动比设置为1:3，可将电机输出转速降低至适合黏性物料挤压的120转每分钟，避免转速过高导致物料摩擦升温影响食材品质。设备的整体机架采用矩形钢管焊接成型，焊接处均做打磨圆角处理，接触物料的部件全部采用304不锈钢材质制作，符合食品加工设备的卫生要求，非接触物料的支腿、电机防护罩等部件采用碳钢喷塑处理，兼顾结构强度与耐腐蚀性能。在实际生产适配中，该设备可直接对接蒸制山药的出料工位，蒸制完成的熟山药可直接倒入进料斗，无需人工切块预处理，

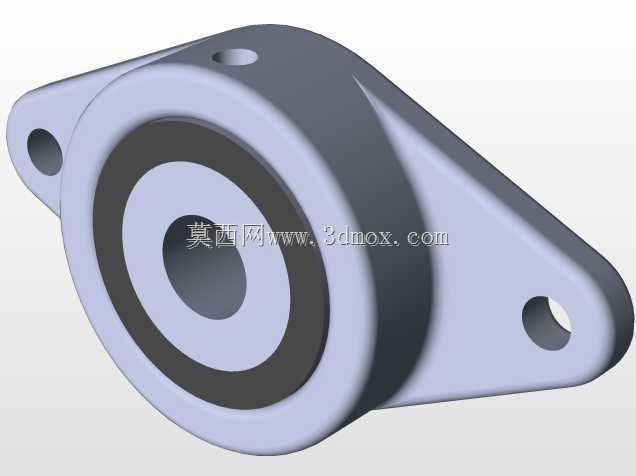

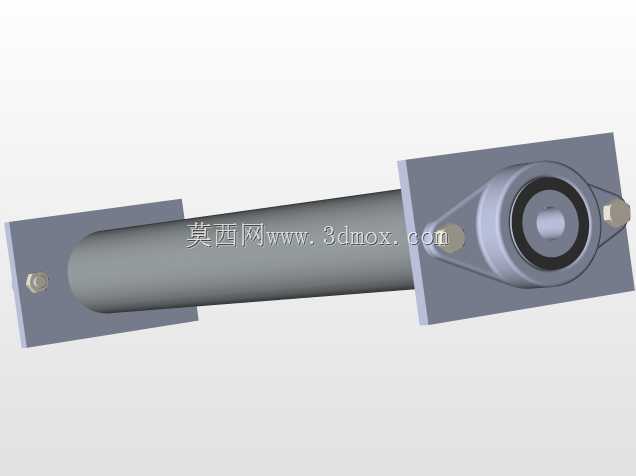

　　单台设备每小时可处理熟化山药约300公斤，可匹配3到5人的面点包制工位的原料需求，相比传统人工捣碎的作业方式，效率提升8倍以上，同时碎料粒度均匀，无明显大块物料，可直接用于山药糕、山药泥面点、药膳粥品的原料制备。设计过程中针对熟山药黏性大、易黏附的特性，特意将螺旋腔的内壁做镜面抛光处理，表面粗糙度控制在Ra0.8以下，减少物料黏附的附着力，每次作业结束后仅需用高压清水冲洗腔体内部即可完成清理，无残留物料变质的卫生隐患。设备的支腿高度可根据实际工位需求做±50毫米的调节，适配不同高度的接料容器，同时整机重心偏低，运行过程中振动幅度小，无需额外做地基固定，可根据车间生产布局灵活移动调整工位，适合多品种小批量的食品加工车间使用。在结构细节上，螺旋轴的两端采用带密封圈的食品级轴承座，避免物料中的水分渗入轴承造成润滑脂流失，延长轴承的维护周期，出料端的篦板采用快拆式压块固定，可根据不同产品对碎料粒度的需求，更换不同孔径的篦板，适配山药泥、山药碎块等不同的原料加工要求，无需改动设备主体结构即可快速切换生产工况。
