金属铸钢用水泥破碎机栅格板结构设计

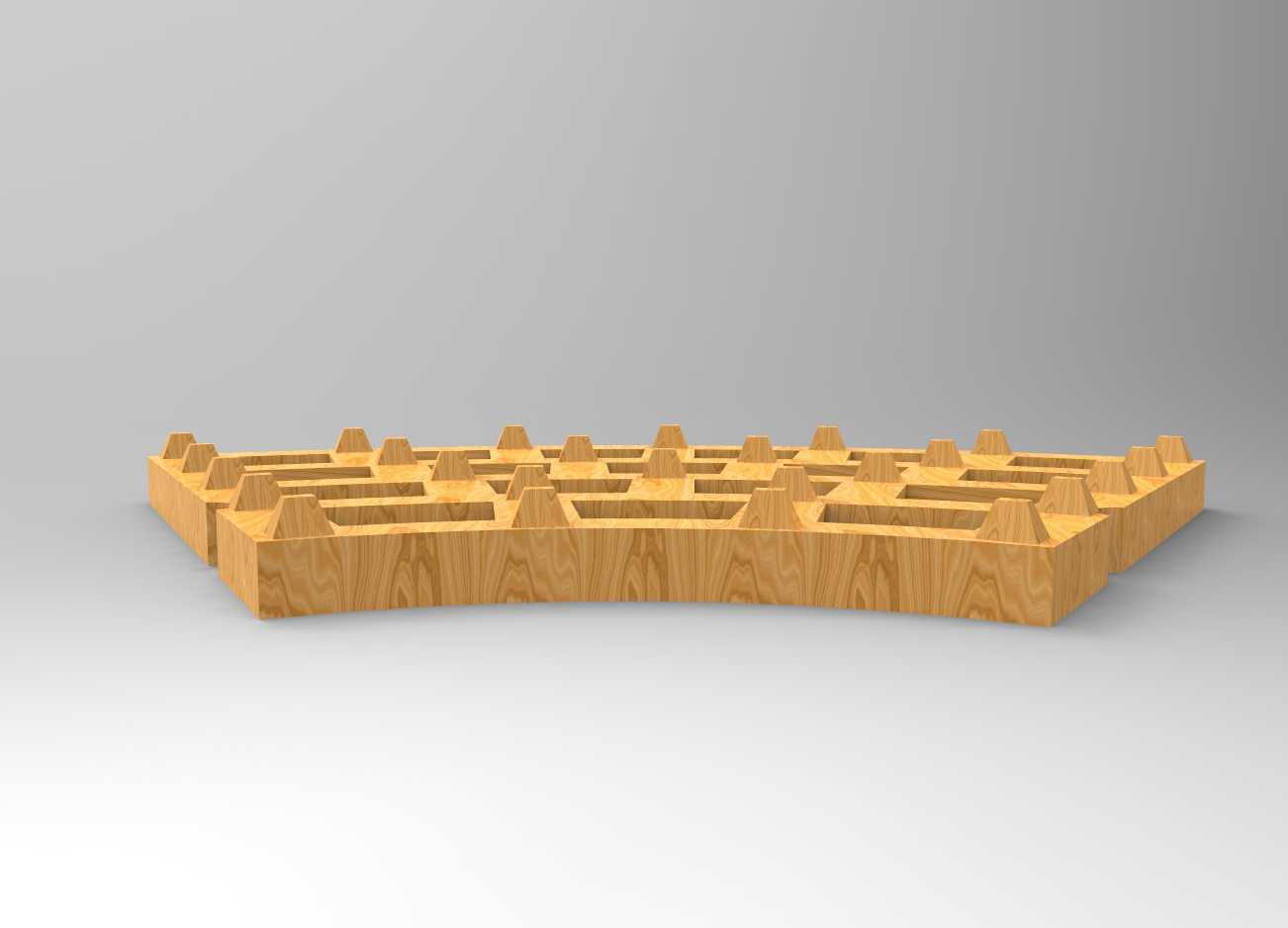

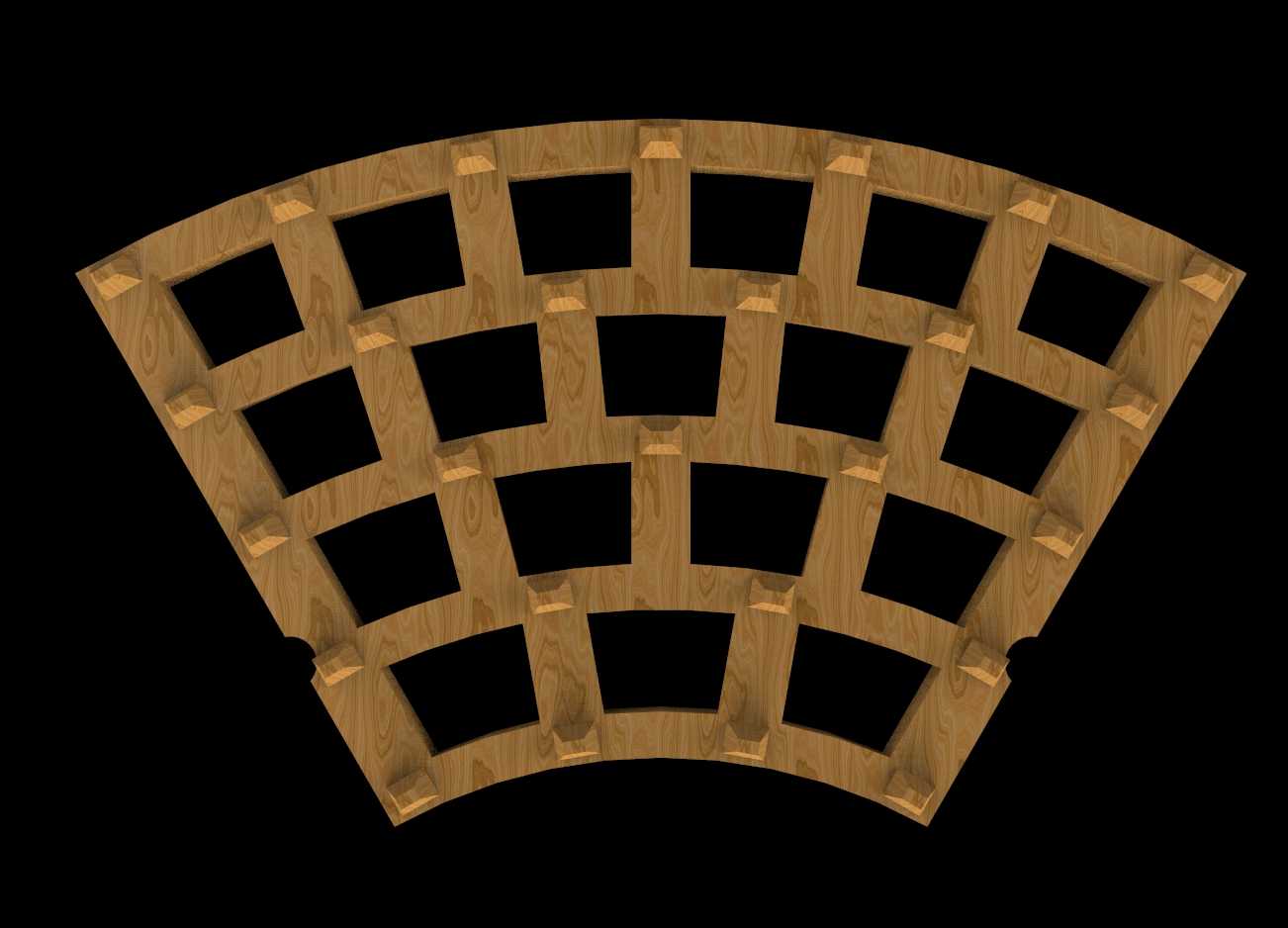

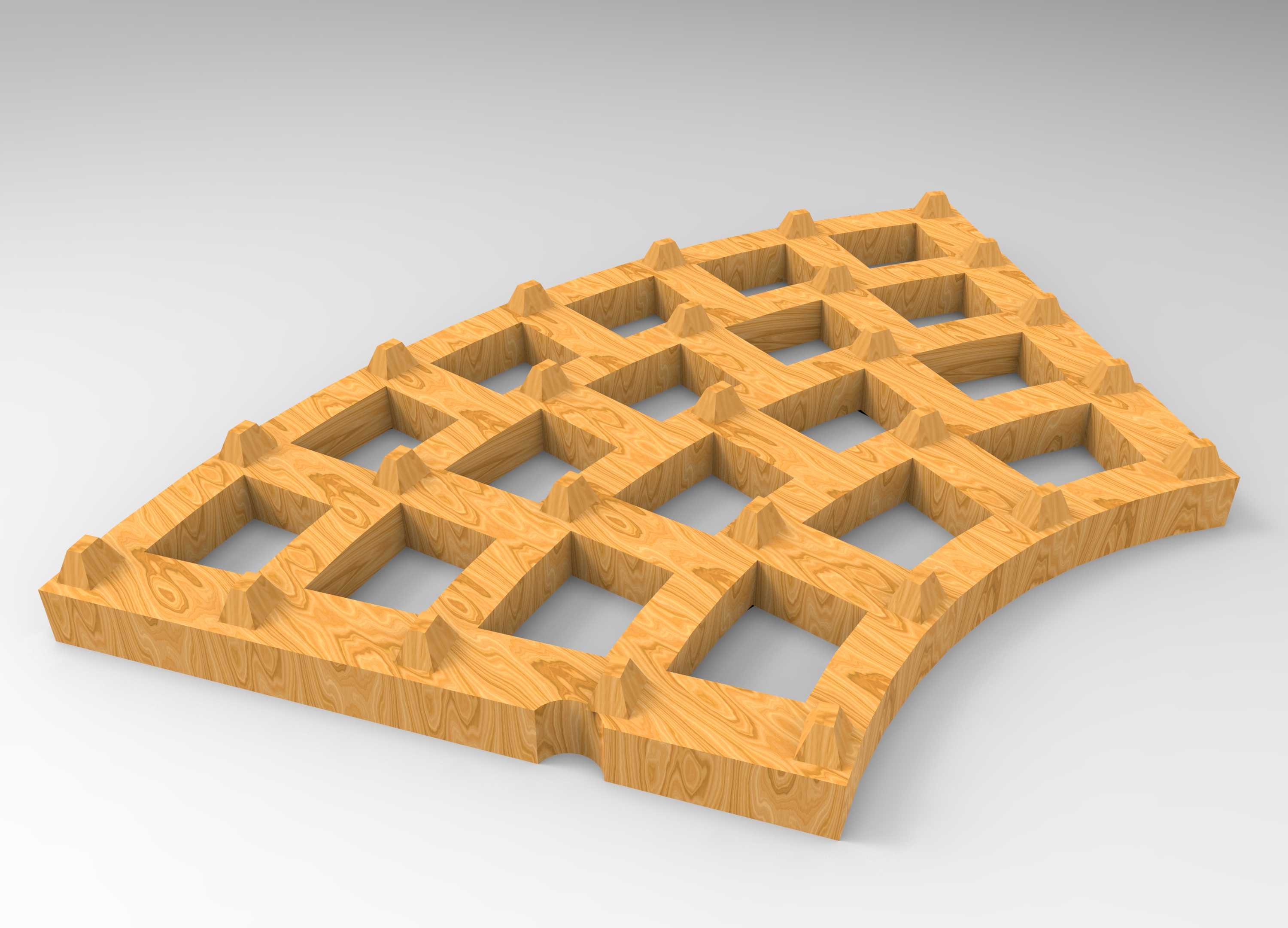

　　在水泥熟料破碎、生料预处理的生产工段中，破碎机栅格板是直接决定出料粒度控制、破碎效率的核心易损构件，本次设计的铸钢材质栅格板，主要适配锤式、反击式水泥破碎机的下部出料区域，承担筛分合格粒度物料、阻挡大块未破碎料返回破碎腔继续受冲击破碎的作用。不同于常规平面式篦板，该栅格板采用弧形整体铸造成型结构，弧度完全匹配破碎机转子的回转包络线，安装后与转子锤头的工作间隙可沿整个出料弧面保持均匀一致，避免局部间隙过大导致的漏料、粒度超标问题，同时也能减少间隙过小引发的锤头与篦板碰撞磨损风险。从结构设计逻辑来看，栅格板整体采用纵横交错的筋条构成方孔筛分通道，筋条迎料面设计有凸起的耐磨棱带，棱带高度根据物料冲刷角度做差异化设置，

　　在物料直接冲击的高频磨损区域，棱带厚度比非冲击区厚12mm，可在不额外增加整体铸件重量的前提下，将易磨损区域的使用寿命提升40%以上。筋条之间的筛分方孔采用上窄下宽的锥度设计，锥度控制在1:8，能够有效避免湿黏水泥熟料卡堵筛孔的问题，合格粒度的物料在转子带动的气流与自身重力作用下，可顺着锥度孔快速排出，减少过粉碎现象，降低破碎环节的无用功损耗。安装边界方面，该栅格板两侧设计有嵌入式定位止口，止口尺寸匹配破碎机机座的安装卡槽，安装时无需额外配焊定位块，直接沿卡槽滑入后通过端部的压块螺栓紧固即可，单块栅格板的弧度覆盖破碎腔18度的圆周范围，整圈出料篦板由20块同规格栅格板拼接组成，

　　单块重量控制在检修人员可借助常规吊装工具单人辅助更换的范围内，降低日常检修更换的劳动强度。筋条的排布方向并非完全垂直或平行于转子轴线，而是采用与物料抛落轨迹呈15度夹角的斜向排布，这种排布方式能够让物料在冲击到篦板表面时，顺着筋条的导向方向产生小幅滑移，一方面分散锤头冲击带来的集中应力，避免筋条根部受冲击断裂，另一方面也能让卡在筛孔边缘的颗粒在滑移过程中顺利落出，减少堵孔概率。在材质适配性上，该结构专为ZGMn13高锰铸钢设计，铸件壁厚从筋条顶部到根部做渐变过渡，最薄处不小于20mm，避免铸造过程中出现冷隔、浇不足的缺陷，同时筋条根部设计有R5的铸造圆角，减少应力集中，在承受大块物料冲击时不会出现根部断裂的问题。实际生产应用中，

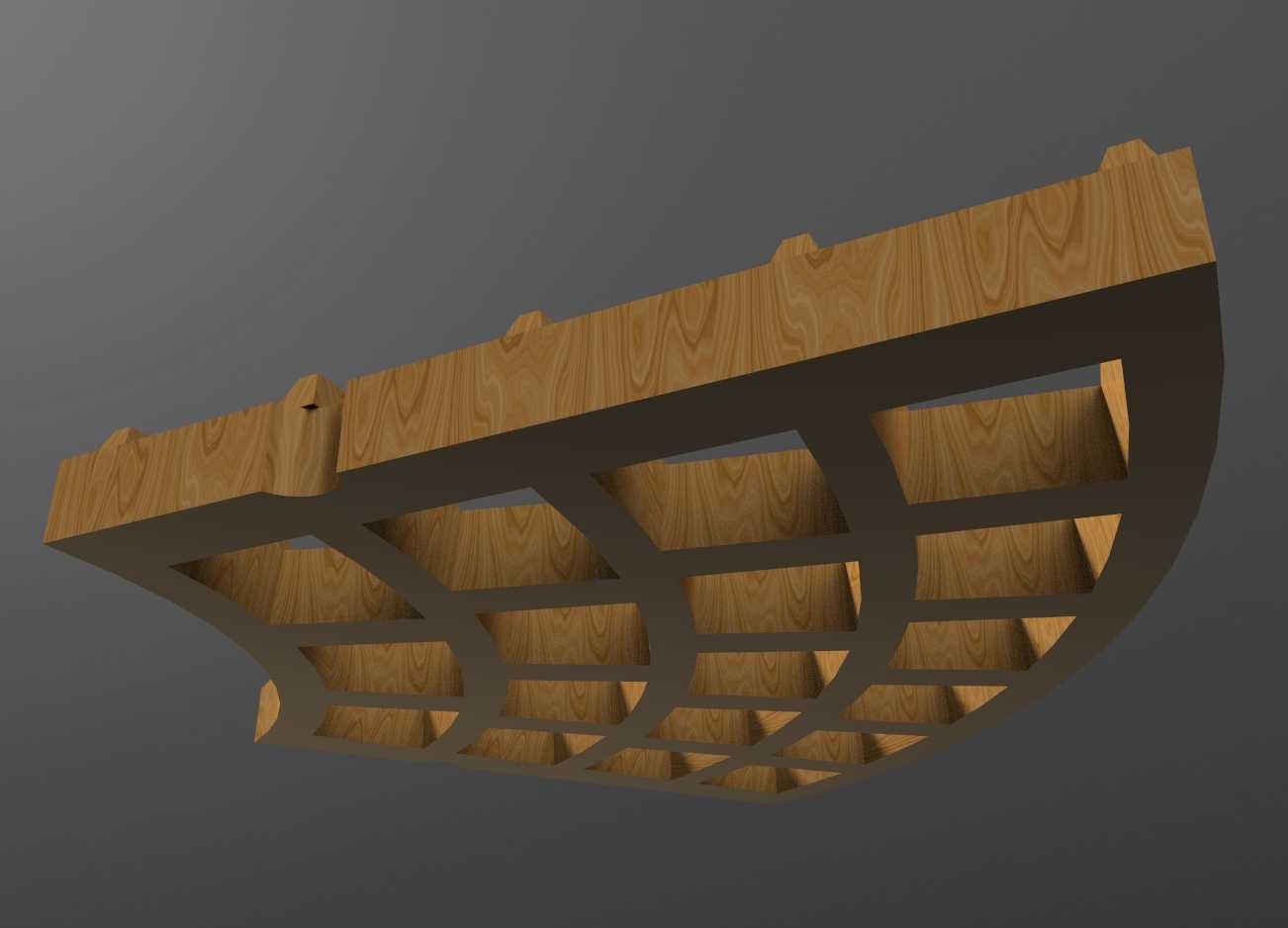

　　这类弧形栅格板相比老式平面篦板，出料通过率可提升18%左右，因为弧形结构更贴合转子的物料抛射轨迹，合格物料到达篦板时的入射角度更接近垂直于筛孔，减少了物料在篦板表面的无效弹跳，同时均匀的工作间隙也能让锤头的磨损更加均匀，延长锤头的更换周期。设计过程中还考虑了磨损后的可修复性，栅格板背部设计有平整的堆焊基准面，当迎料面的耐磨棱带磨损到极限厚度时，可在不拆卸栅格板的情况下，直接在破碎机内部对磨损区域进行耐磨堆焊修复，堆焊后无需二次加工即可恢复工作间隙要求，降低备件更换成本。需要注意的是，安装时相邻两块栅格板的拼接间隙需控制在2-3mm，既要预留受热膨胀的余量，避免设备运行时铸件受热膨胀挤压变形，也要防止间隙过大漏出超粒度物料，影响后续粉磨工段的进料稳定性。栅格板上的凸起棱带除了提升耐磨性能外，还能在破碎腔内形成紊流衬面，增加物料在破碎腔内的碰撞次数，让大块物料在棱带的阻挡下被锤头反复冲击，直到粒度合格后排出，相比光滑表面的篦板，破碎比可提升10%左右，尤其适合处理硬度较高的水泥熟料、矿渣混合物料。
