一吨载荷梁式起重吊具结构设计

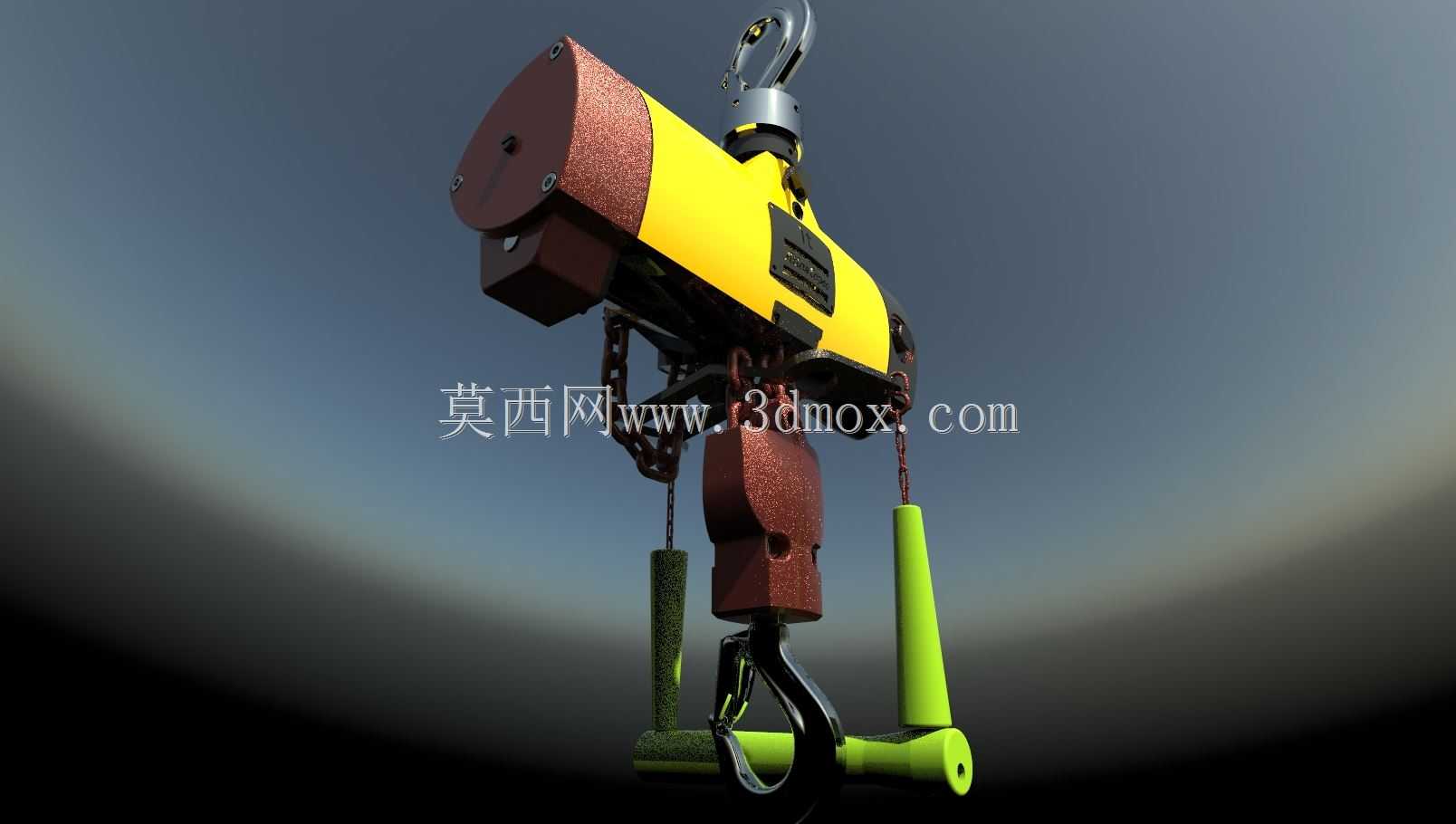

　　在车间小件物料转运、设备维保吊装、轻型工位装配的作业场景里，这类额定载荷1T的梁式起重吊具是工位级起重作业的核心执行部件，区别于大吨位桥式起重机的重载配置，这类吊具主打小范围高频次的轻型吊装需求，适配工位旁的轻型轨道安装，不需要复杂的厂房承重改造，就能覆盖从零部件出库、工位转序到设备部件拆装的全流程轻型吊装作业。从结构设计逻辑来看，整个吊具采用集成化的布局思路，将驱动卷筒、减速机构、吊钩组件整合在紧凑的梁式壳体内，没有冗余的外凸结构，避免在狭窄工位作业时和周边设备、工装发生干涉。卷筒部分采用多层缠绕的绳槽设计，配合1T的额定载荷，选用的钢丝绳破断拉力满足5倍以上的安全系数要求，卷筒两端设置有限位挡边，防止钢丝绳脱出绳槽引发作业风险。

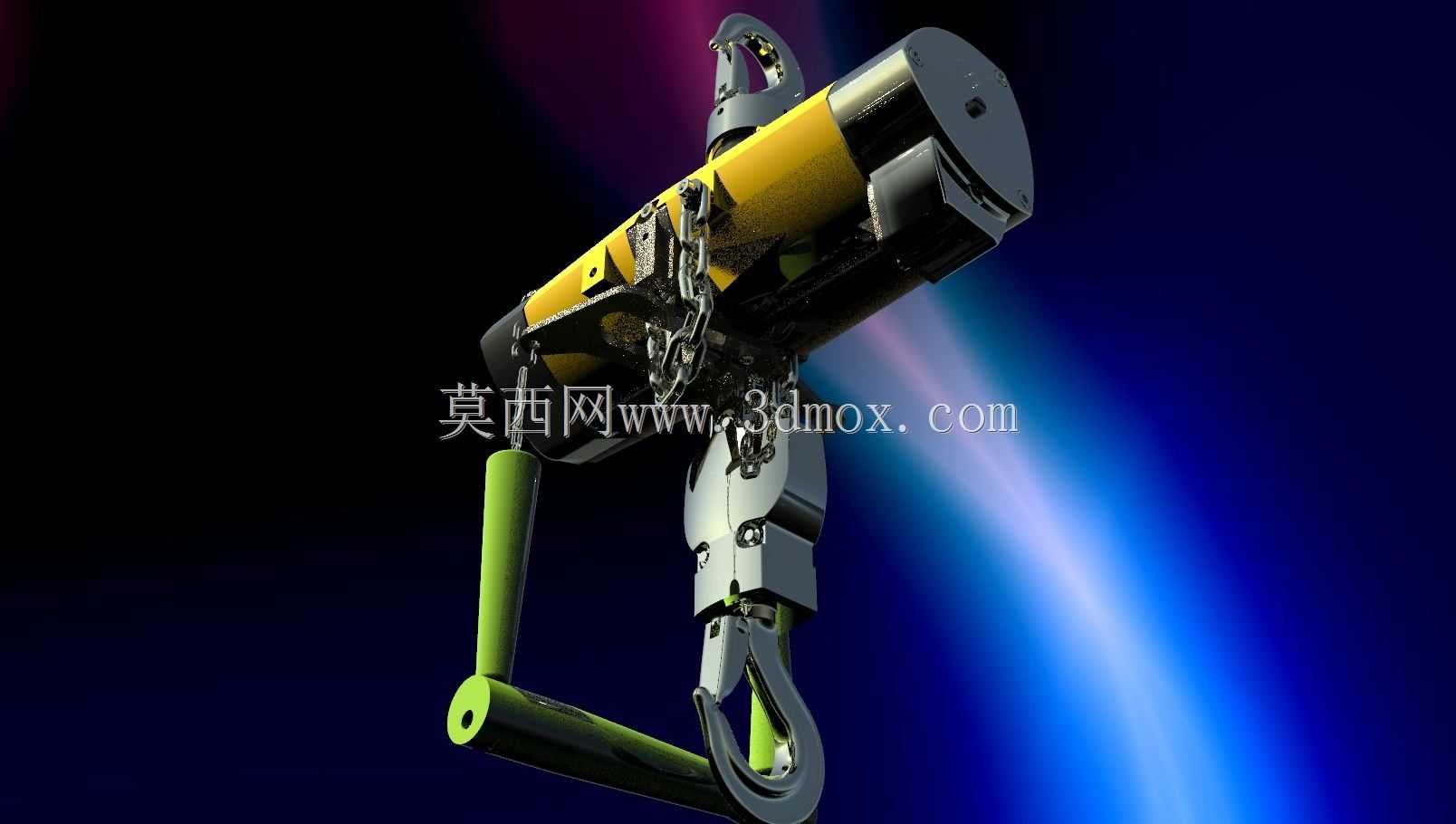

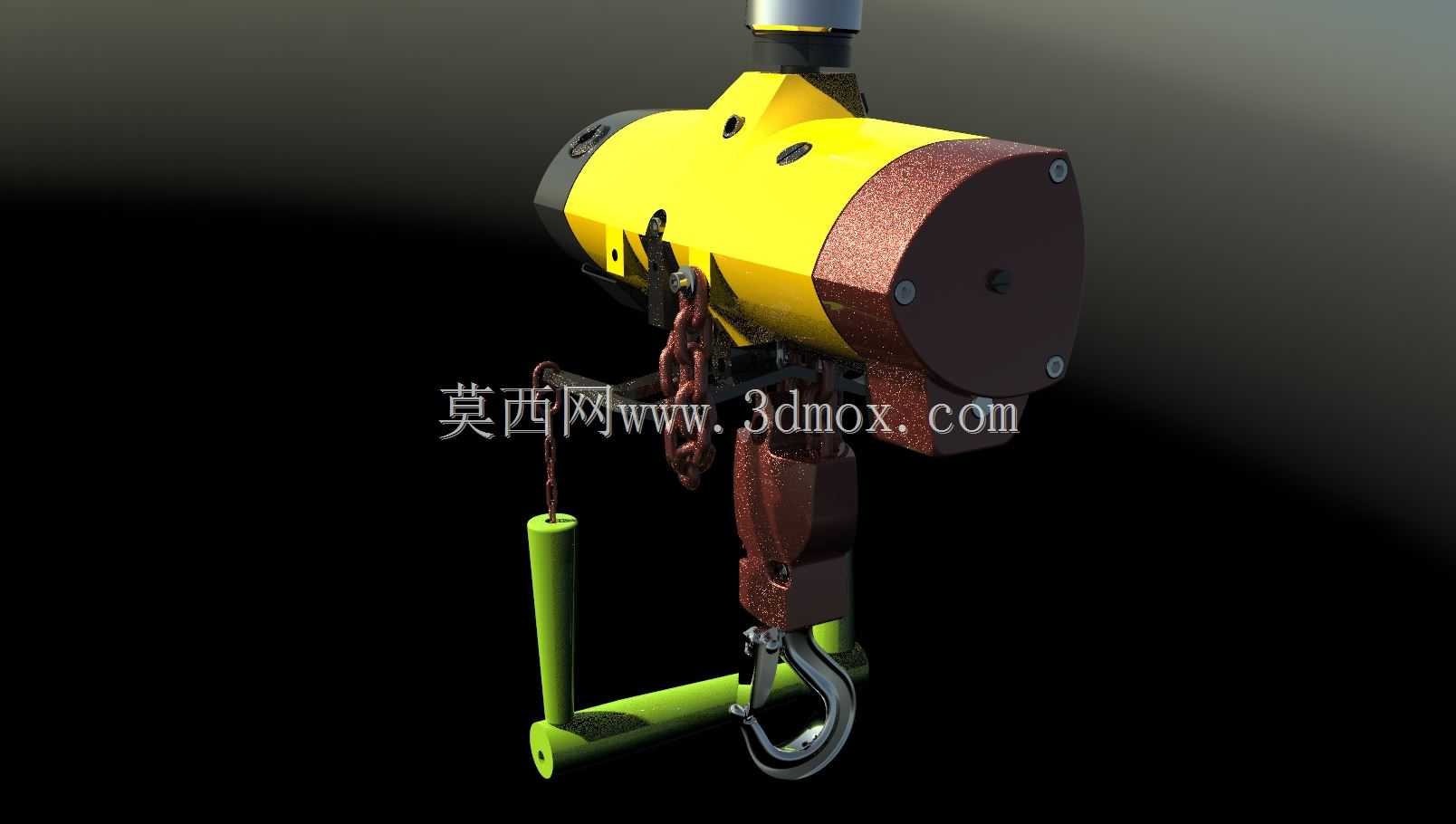

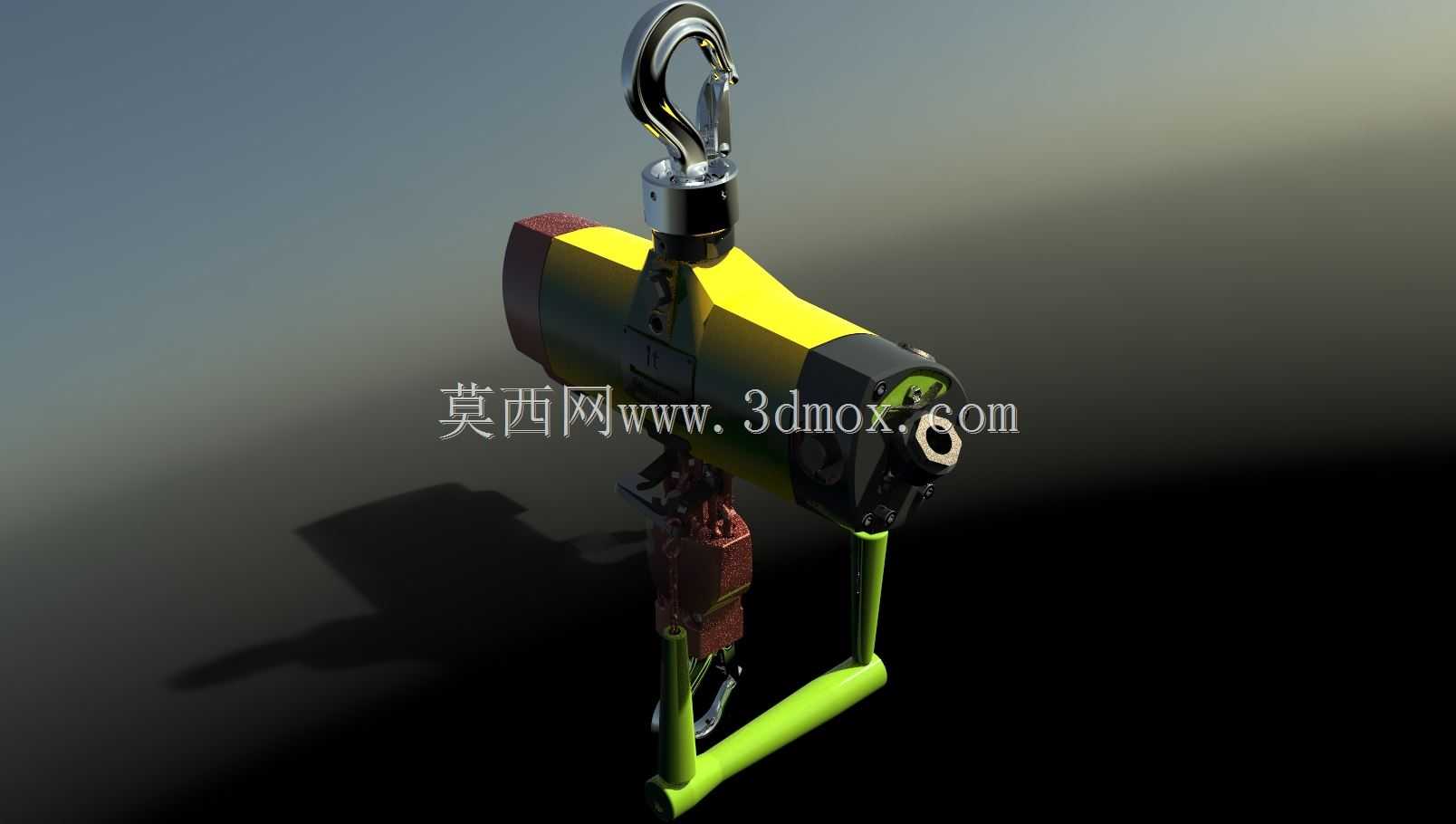

　　吊钩组件采用锻造吊钩搭配安全舌片的结构，吊钩和动滑轮组集成设计，动滑轮的倍率设置为2，既可以降低驱动端的输出扭矩要求，又能保证起升过程的平稳性，吊钩的回转部分设置有推力轴承，可在吊装过程中360度旋转调整吊物角度，不需要作业人员强行扳动吊物调整方位，降低作业过程的安全隐患。操作手柄采用侧向延伸的布局，手柄和主机壳体之间设置有减震阻尼结构，避免起升制动时的震动直接传递到操作人员手部，手柄上的控制按钮采用点动式设计，松开即停，配合上下限位装置，可精准控制吊物的起升高度，在精密部件装配时能实现毫米级的对位调整。从安装边界来看，整个吊具的主机宽度控制在适配标准轻型工字钢轨道的尺寸范围内，行走轮的轮距可适配10-16号工字钢的安装要求，

　　不需要额外定制轨道，直接利用现有厂房的轻型起重轨道就能完成安装，整机的自重控制在合理区间，对轨道的承重要求不超过1.5T，适合老厂房改造、临时工位搭建的场景使用。设备的壳体采用钢板折弯焊接成型，关键受力部位做了加强筋处理，焊接后整体去应力处理，避免长期负载作业出现壳体变形，驱动部分的布局预留了足够的散热空间，连续作业30分钟的温升不会超过标准允许范围，满足工位高频次连续作业的需求。在细节设计上，吊钩的极限下降位置预留了至少3圈的钢丝绳安全余量，防止吊钩过放导致钢丝绳反绕，起升最高位置也设置有机械限位和电气限位双重保护，避免冲顶事故。吊具的供电采用滑触线或者随行电缆两种可选方式，可根据现场的轨道长度和作业范围灵活选择，

　　电缆接口处设置有防拉脱结构，避免作业过程中拉扯电缆导致断电或者线路损坏。这类吊具的实际使用场景覆盖了机加工车间的工件转序、装配线的部件吊装、维修车间的设备拆装、仓储区域的轻型货物堆垛，相比人工搬运，能大幅降低作业人员的劳动强度，同时避免重型起重设备大材小用的资源浪费，在1T及以下载荷的吊装作业里，这类紧凑式梁式起重吊具的作业效率和灵活性都远高于大型起重设备。设计过程中需要重点关注受力部件的强度校核，包括吊钩的钩身强度、卷筒的轴承受力、壳体的安装吊点强度、行走轮的轮压计算，所有受力部件的安全系数都要符合起重机械的相关设计规范，同时还要考虑维护的便捷性，减速机构的注油口、制动片的调整位置都设置在便于操作的外侧，不需要拆解整机就能完成日常的维护保养，降低设备的全生命周期使用成本。
