船用系泊承托式卷扬机金属结构件

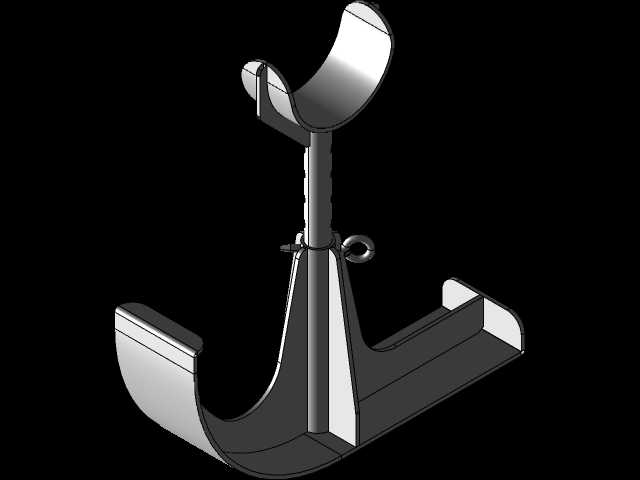

　　该结构件为卷扬系统配套的缆绳承托导向部件，主要应用于内河码头、沿海港口的小型船舶系泊作业场景，也可适配厂区内重型物料水平牵引的卷扬工位，承担缆绳换向承托、限位导向的核心作用，避免卷扬收放过程中缆绳出现跳绳、偏磨、乱绳等问题，保障牵引作业过程的稳定性。从实际使用工况来看，这类承托构件需要长期承受缆绳张紧带来的径向压力，同时要耐受户外盐雾、潮湿环境的腐蚀，以及缆绳反复摩擦带来的表面损耗，因此在结构设计阶段优先采用了一体化折弯加焊接的成型思路，主体承力板件选用中等厚度的碳素结构钢，整体结构没有多余的装饰性设计，所有曲面、折边都服务于受力传导与缆绳导向的实际需求。构件上部的弧形托槽曲率经过反复校核，

　　匹配常用直径范围的化纤缆绳与钢缆的接触弧度，能让缆绳在托槽内形成足够的包角，既不会因为曲率过小导致缆绳弯折应力集中，也不会因为曲率过大出现缆绳滑脱的问题；中部的立柱为变截面设计，靠近底部安装座的位置截面更宽，配合两侧的三角形加强筋板，将上部托槽承受的载荷均匀传导到底部安装基面，避免立柱根部出现应力集中导致的焊缝开裂问题；下部的U型底座为安装定位结构，底座上预留的安装孔位匹配标准码头预埋件、设备机架的安装孔距，安装时可通过螺栓直接固定，不需要现场额外配焊加工，能大幅缩短现场安装调试的周期。侧面设置的环形吊耳为构件自身转运、安装就位时的起吊点，吊耳的焊接位置经过重心校核，起吊时构件能保持接近水平的姿态，方便现场作业人员对位安装，

　　不会因为重心偏移出现磕碰安装基面的问题。从安装边界来看，该构件的整体高度适配常规卷扬机卷筒的出线高度，安装时托槽的中心高度与卷筒出线中心高度差控制在合理范围内，能让缆绳从卷筒引出后平滑过渡到托槽位置，避免出现缆绳上下弯折的附加应力；底座的安装平面平面度要求控制在合理公差范围内，安装后立柱的垂直度偏差不超过千分之二，防止长期受力后立柱出现偏斜导致托槽受力不均。在细节处理上，所有与缆绳接触的弧形边缘都做了倒圆角处理，圆角半径大于缆绳直径的十分之一，避免尖锐棱边割伤缆绳的纤维层或者钢丝层，延长缆绳的实际使用寿命；所有焊接位置都采用连续角焊缝，焊后做打磨清渣处理，消除焊接应力集中点，同时表面做喷砂除锈后喷涂防腐涂层，

　　适配户外长期作业的使用需求。这类承托构件虽然不属于卷扬机的核心动力部件，但却是卷扬系统稳定运行不可或缺的辅助结构，在实际选型配套时，需要根据卷扬机的额定牵引力、配套缆绳的直径、安装位置的出线角度来匹配对应尺寸的承托构件，若选型不当，很容易出现缆绳过早磨损、承托构件变形断裂等问题，进而引发牵引作业的安全隐患。建模过程中，所有板件的折弯半径都匹配常规钣金加工的工艺参数，没有出现无法加工的锐角折弯或者过小折弯半径，焊接预留的焊接收缩余量也符合常规钢结构加工的工艺要求，导出的模型可直接用于结构受力校核、加工出图以及现场安装模拟，不需要做过多的工艺性调整。
