250kg立柱式悬臂起重吊机结构设计

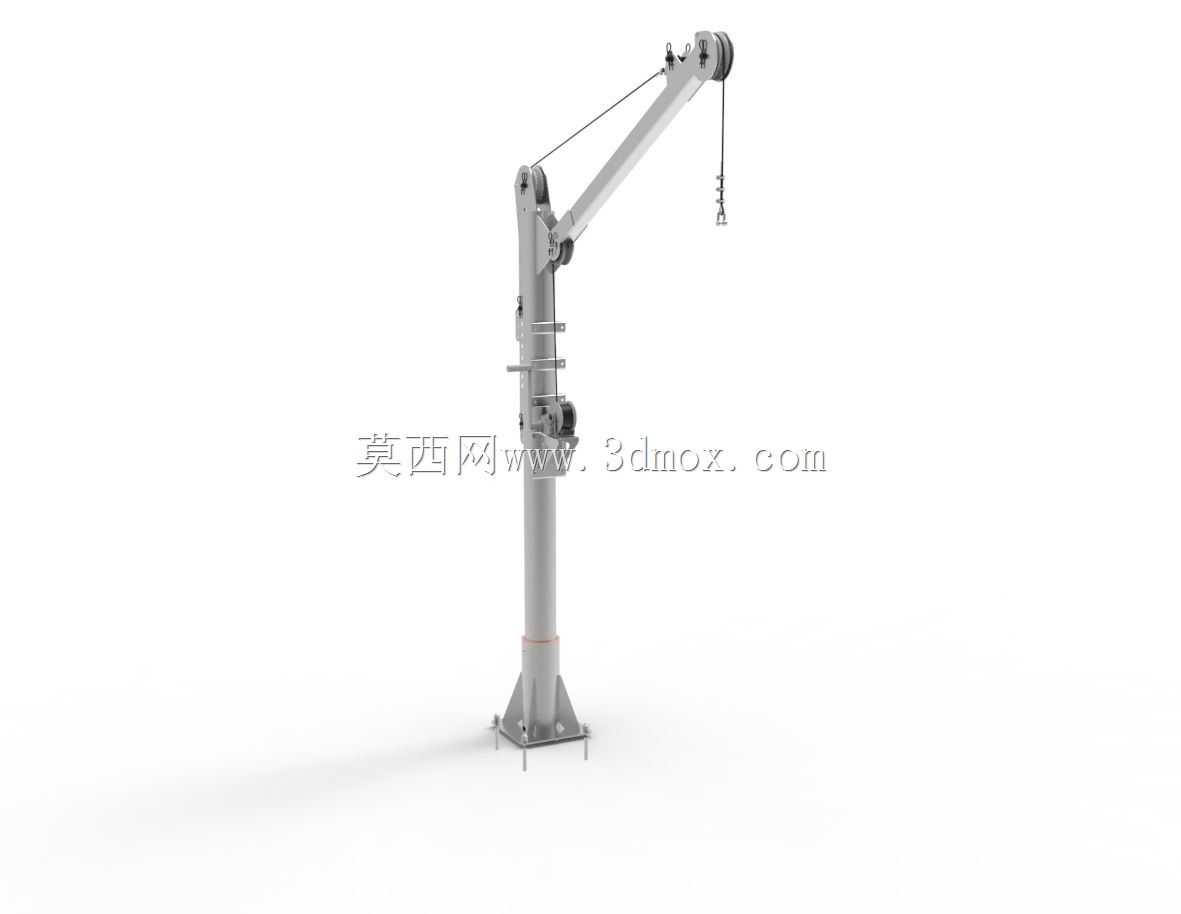

　　这款轻载起重设备主要面向车间工位物料转运、小型设备检修吊装、仓储零散重物上下料这类场景，额定承载250kg，刚好覆盖多数生产场景里单人无法搬运、动用大型行车又浪费产能的作业区间，在机加工工位旁、维修班组作业区、轻型仓储货架区都能适配，不用铺设大面积轨道，对场地改造要求极低。从结构设计逻辑来看，整体采用单立柱悬臂布局，底部是方形法兰安装座，通过膨胀螺栓或者化学锚栓直接固定在硬化混凝土地面，安装时需要保证基座平面水平度偏差不超过千分之三，避免立柱受偏载产生长期弯曲变形，立柱主体采用分段式套接结构，可根据实际作业高度需求调整立柱总高，适配不同厂房层高、不同吊装高度的工位需求，套接位置设置紧定螺钉与定位销双重固定，

　　防止作业过程中立柱段发生相对滑移。悬臂部分采用变截面箱型梁结构，根部与立柱顶部的回转支座连接，可实现水平方向360度回转，回转支座内置自润滑铜套，转动阻尼适中，单人就能轻松推动悬臂回转调整吊装位置，不需要额外配置电动回转驱动，控制整体制造成本的同时降低后期维护工作量。悬臂末端设置定滑轮组，配合立柱中部安装的绞车机构实现吊钩的升降动作，绞车自带自锁式蜗轮蜗杆结构，起升过程中如果出现操作力撤去的情况，吊钩会自动锁止在当前高度，不会出现重物下坠的安全隐患，吊钩配备防脱卡扣，避免吊装过程中吊索从吊钩开口处滑脱。设计过程中重点校核了立柱的压弯复合受力、悬臂根部的焊接强度、回转支座的接触应力几个关键位置，250kg额定载荷下，

　　悬臂最大挠度控制在悬臂总长度的1/500以内，保证吊装过程中重物不会出现明显的下沉晃动，作业稳定性足够。安装边界方面，设备固定需要的地面混凝土厚度不低于200mm，混凝土强度等级不低于C25，悬臂回转范围内不能有固定的管线、设备立柱等障碍物，预留至少100mm的安全间隙，避免回转过程中发生碰撞。绞车的操作手柄高度设置在站立操作的舒适区间，大概距离地面1.1米到1.3米之间，操作人员不用抬手或者弯腰就能完成起升、下降的操作，长时间作业也不容易产生疲劳。悬臂的长度根据常规工位的作业半径设计，覆盖以立柱为中心、半径3米以内的作业区域，刚好匹配单个工位的物料摆放范围，不会因为臂长过大造成结构冗余，也不会因为臂长不足覆盖不到需要吊装的位置。

　　钢丝绳选用镀锌航空钢丝绳，破断拉力是额定载荷的6倍以上，满足轻载起重设备的安全系数要求，滑轮槽型与钢丝绳直径匹配，避免钢丝绳出现过度磨损，延长易损件的更换周期。整体结构没有复杂的电控元件，纯机械结构实现所有动作，可靠性高，在粉尘、轻度潮湿的车间环境里也能稳定运行，日常维护只需要定期给回转铜套、绞车传动部位加注润滑脂，检查钢丝绳的磨损情况、固定螺栓的预紧力即可，维护难度极低，不需要专业的电控维修人员就能完成日常保养。这类轻载悬臂吊在实际生产中能大幅降低工人的搬运劳动强度，避免人工搬运重物过程中出现的腰部损伤、重物砸伤等安全事故，同时提升工位的物料转运效率，相比大型桥式起重机，采购和安装成本只有其十几分之一，对于零散的轻载吊装作业来说性价比极高。建模过程中所有的连接孔位、配合尺寸都按照实际加工公差设置，法兰安装孔的位置度、回转面的同轴度都标注了对应的形位公差，直接导出工程图就能用于生产加工，不需要二次调整尺寸，结构上所有的焊接位置都预留了焊角高度，避免加工时因为焊接变形影响装配精度。
