厂区受限空间盐酸管道拆除作业场景

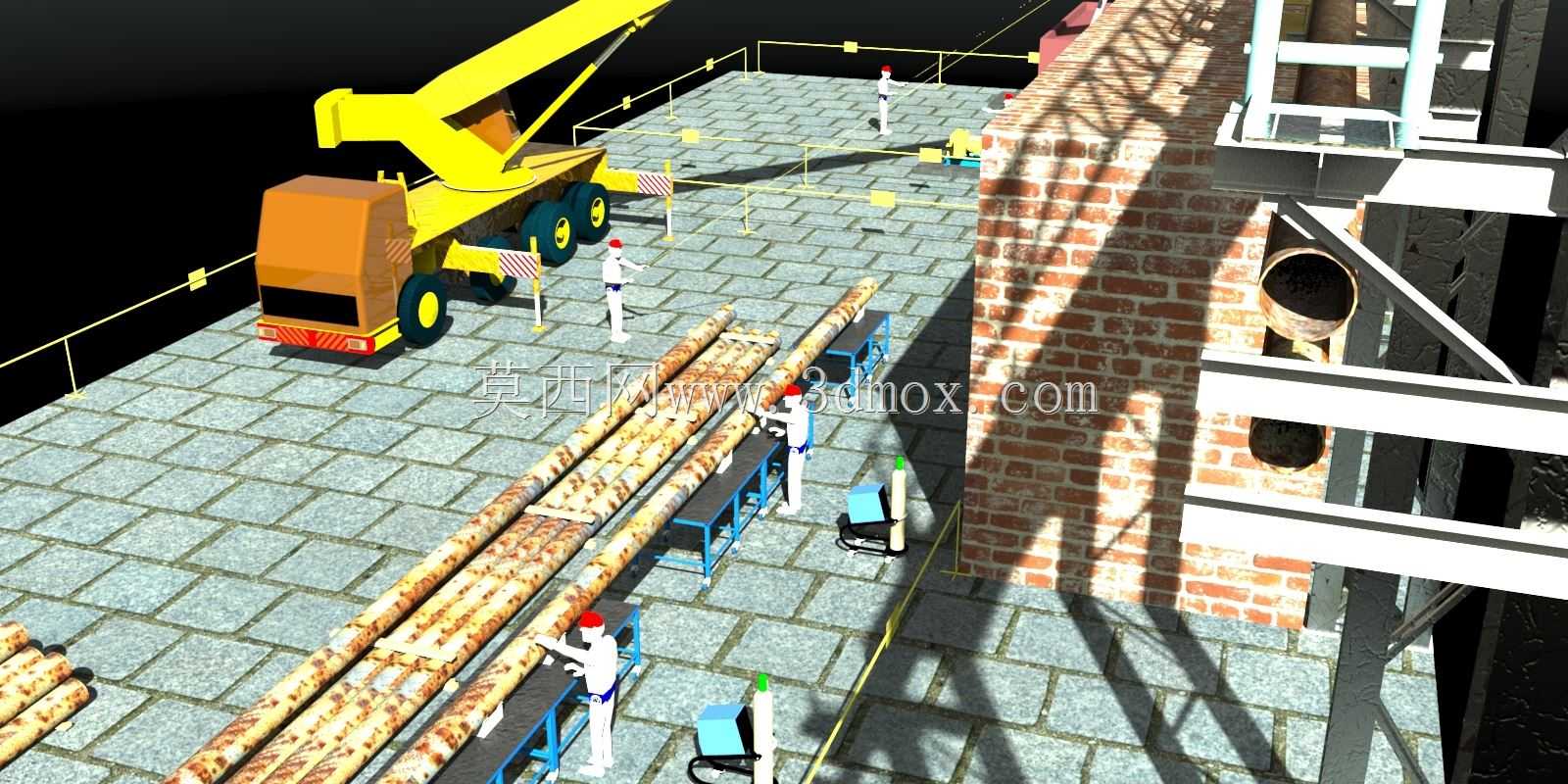

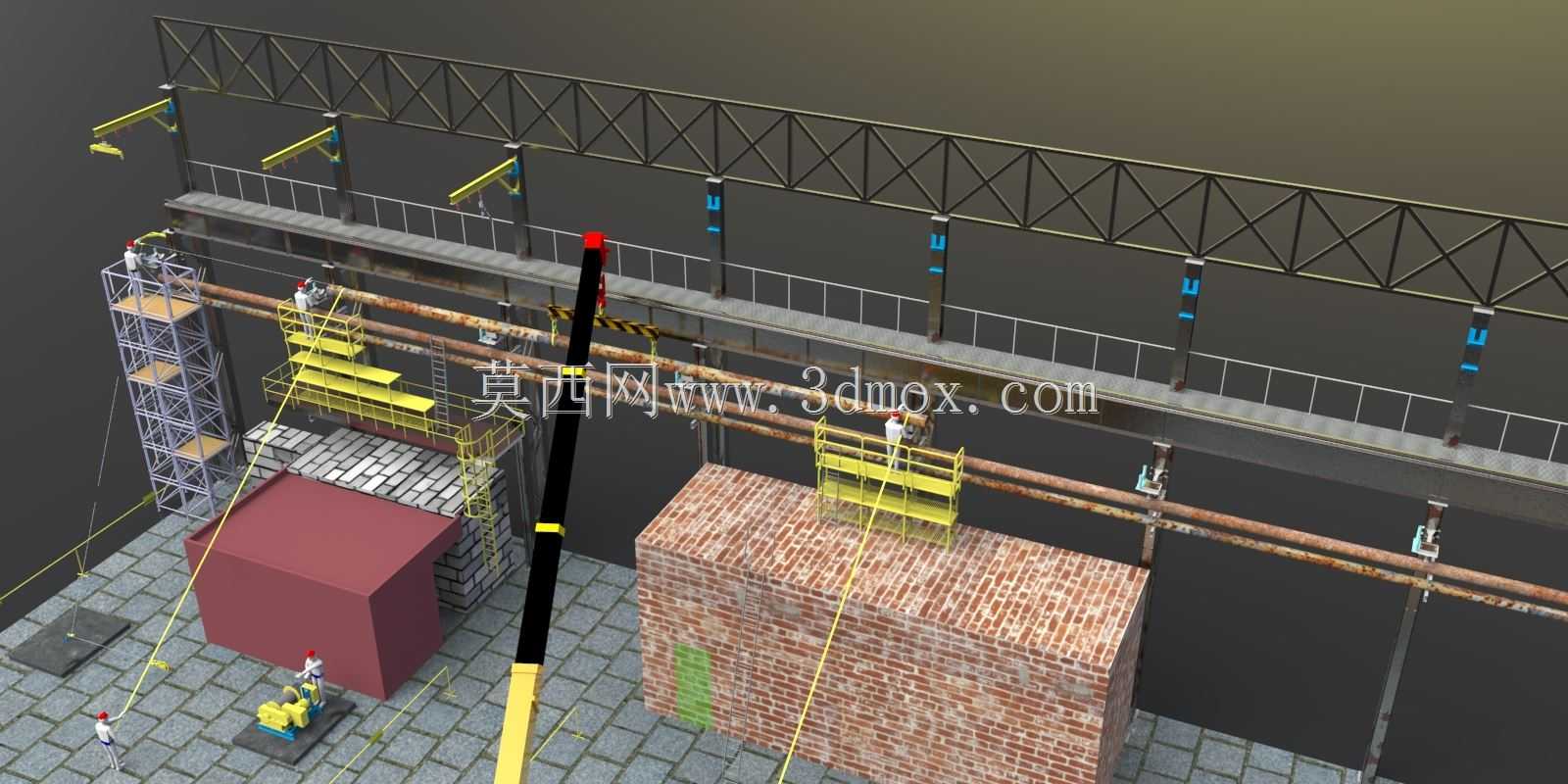

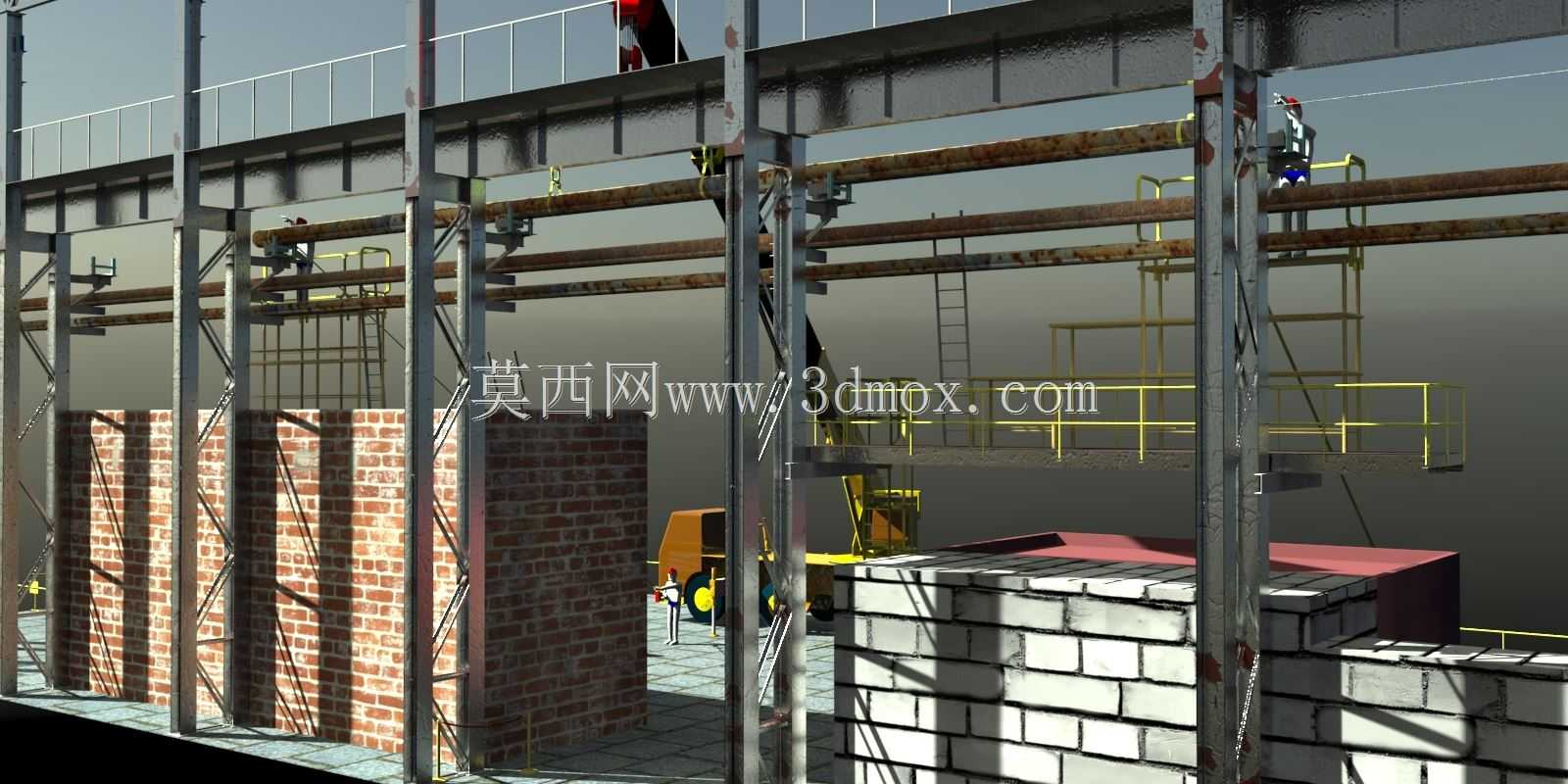

　　这套三维场景还原的是在产化工生产车间外部狭窄场地内，开展老旧盐酸输送管道拆除作业的全流程布置，针对在产企业不能大面积占用通行通道、不能长时间中断周边生产工序的核心约束做了全环节的施工排布设计。场景里的作业区域紧邻车间红砖外墙，地面采用常规厂区铺装的防滑地砖，预留的作业通道宽度仅能满足单人侧身通行与小型机具摆放，完全贴合老厂区工艺管线改造时的真实场地边界，没有理想化的宽阔施工场地，所有设备、管材、人员站位都严格卡在可用空间范围内，避免施工时占用厂区主消防通道影响日常生产通行。

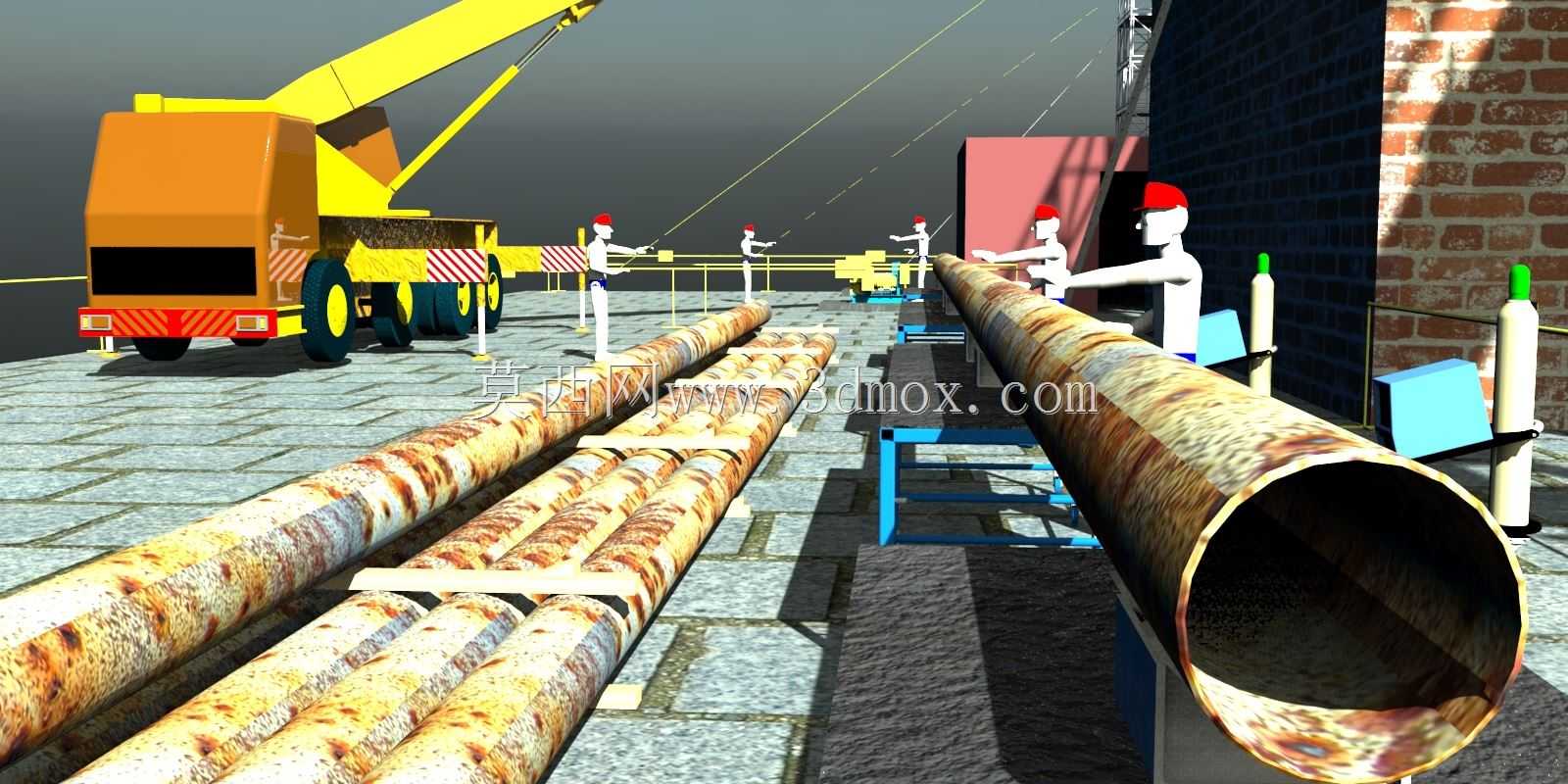

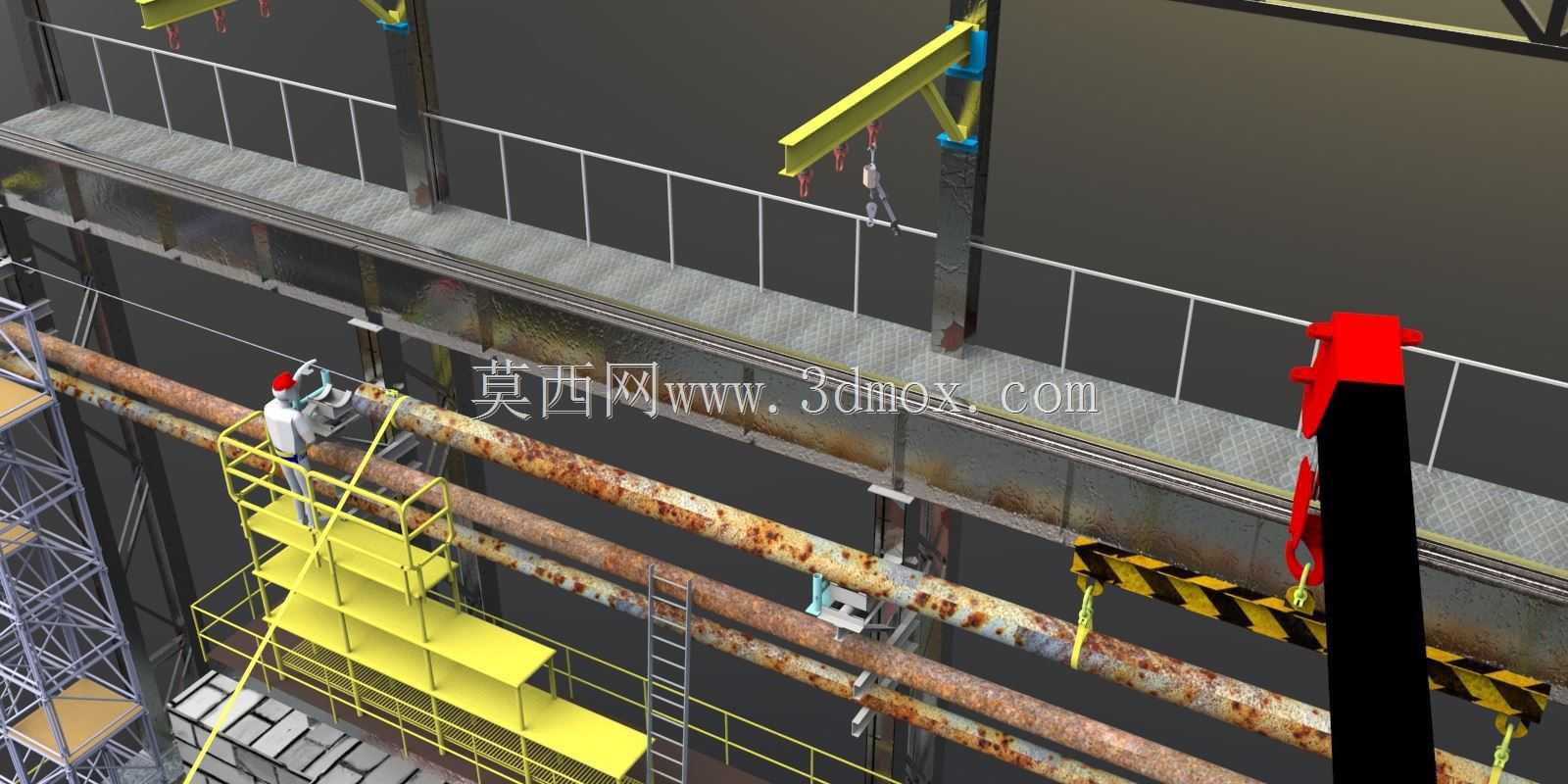

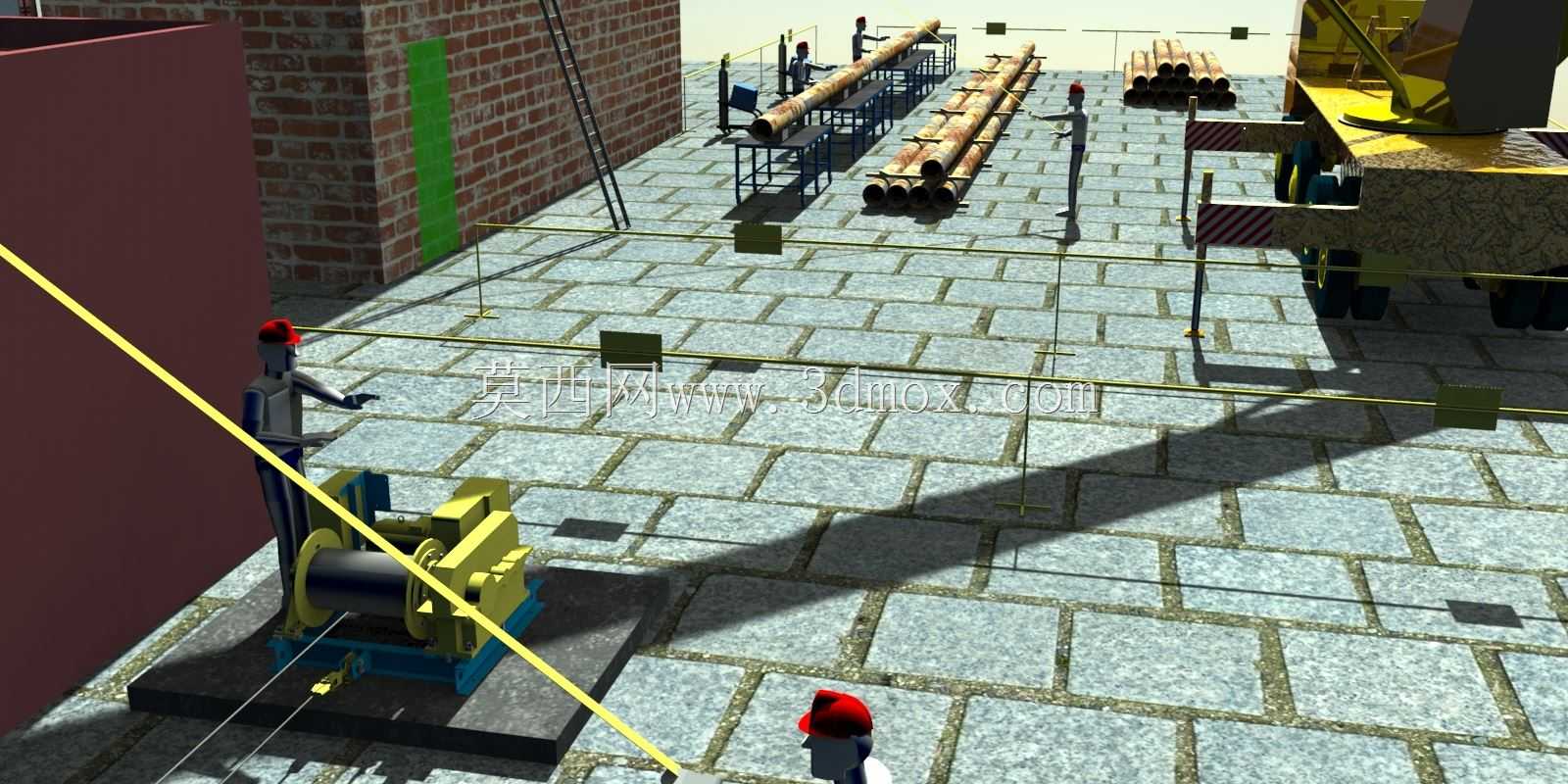

　　场地左下角布置的卷扬机是本次拆除作业的核心牵引设备，安装时做了混凝土基础配重固定，钢丝绳沿地面黄线标识的牵引路径布设，全程避开人员通行的安全通道，牵引端直接连接待拆除的管道段，不需要大型吊装设备进场，完美适配狭窄场地的作业需求，卷扬机的操作位设置在侧面防护挡板后方，操作人员可以全程观察管道牵引状态，同时避免管道滑脱、钢丝绳断裂带来的飞溅伤害。待拆除的盐酸管道沿原有管架排布，单根管道长度适配场地内的临时堆放区，拆除下来的管段直接就近摆放在场地中部的临时支墩上，不会直接接触地面造成防腐层破损带来的残留介质渗漏，每段管道摆放时都预留了人员检查的操作间隙，方便施工人员逐段做管口封堵、残留介质清理工作，避免管道内残留的盐酸滴漏腐蚀地面或者灼伤作业人员。

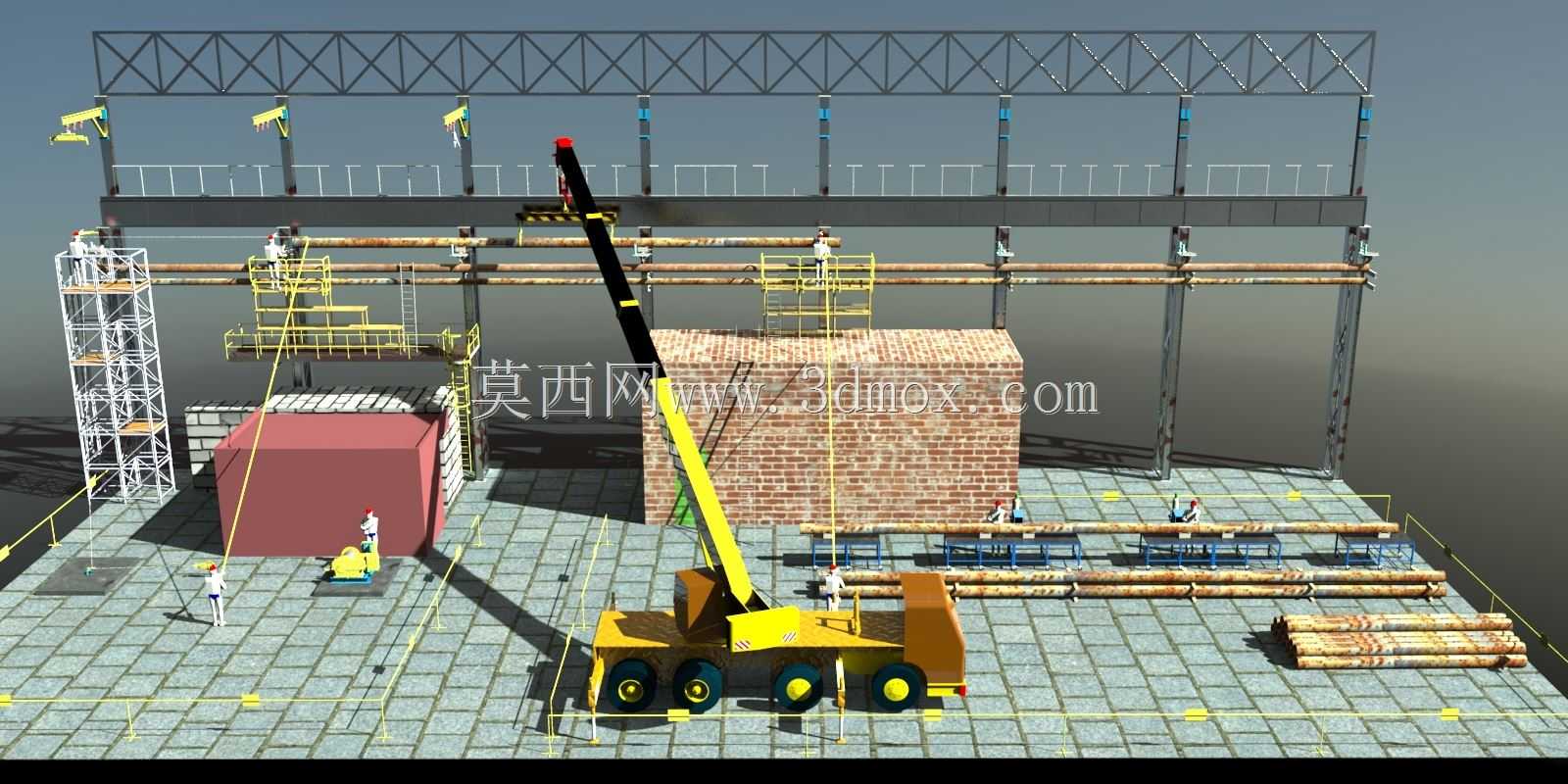

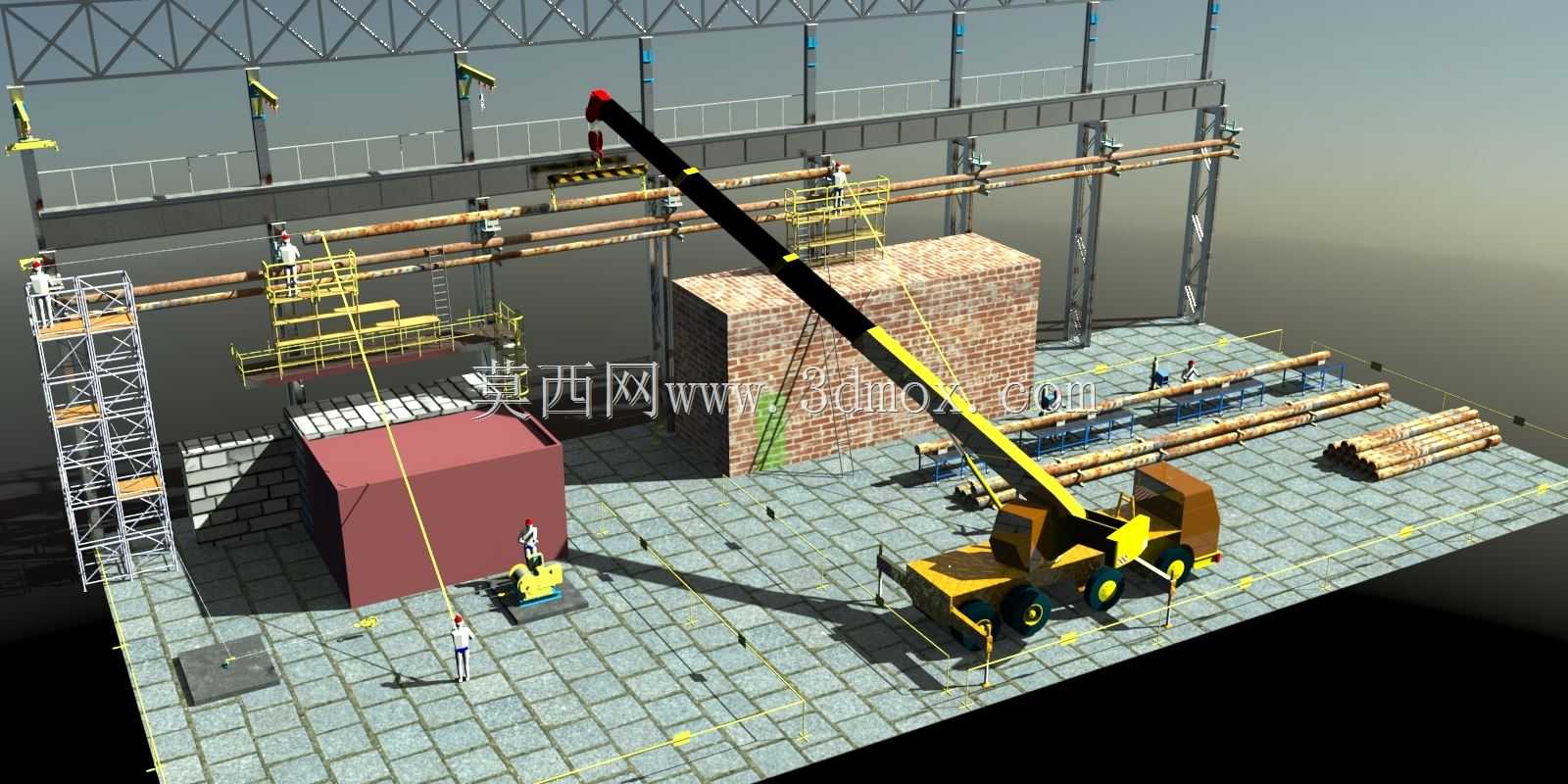

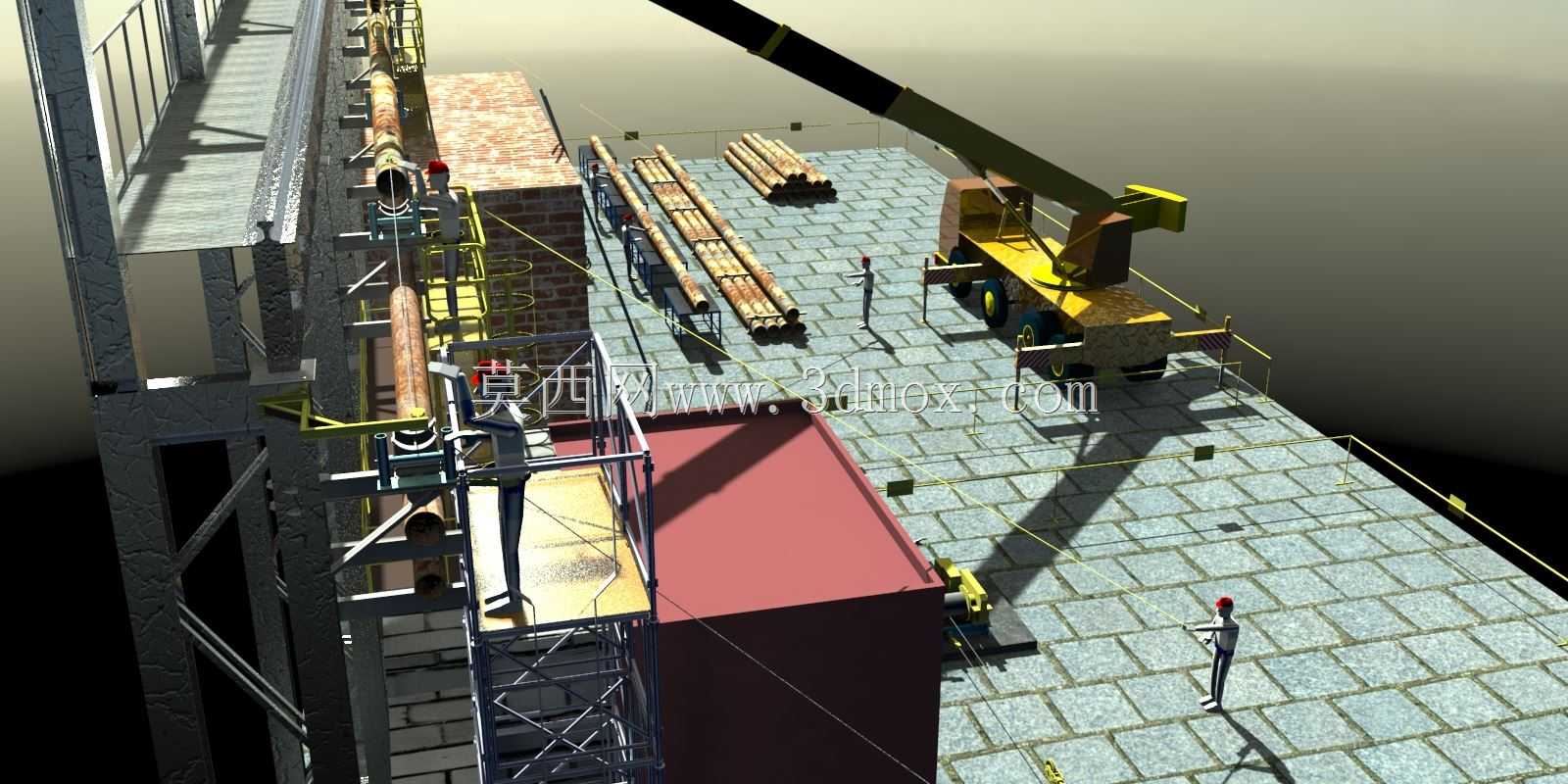

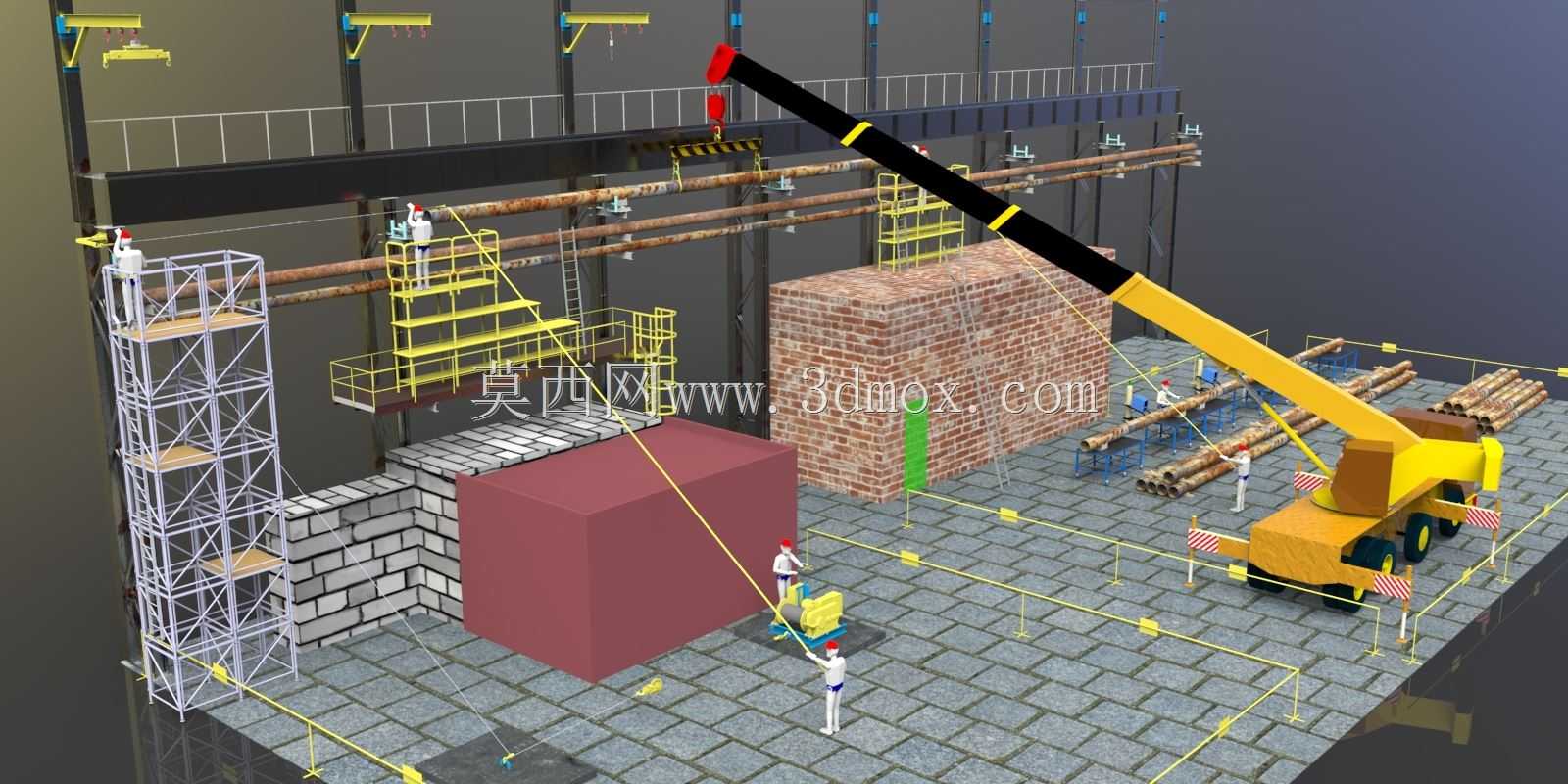

　　场景内的作业人员全部按照化工厂区施工的防护要求配置了安全帽、防护工作服，站位严格遵循施工安全规范：卷扬机操作位专人值守，管道拆除点位安排作业人员做管段固定与接口拆卸，临时堆放区安排人员做管段整理与转运衔接，吊装配合的起重设备停在场地边缘的承重区域，支腿全部伸出垫实，吊装作业半径完全覆盖待拆管段的堆放区域，不会超出场地边界碰到周边的原有生产管线。场地内的安全警示标识全部按照厂区施工要求布设，黄黑相间的防护栏杆圈定了卷扬机钢丝绳的牵引危险区域，避免无关人员进入作业半径，地面的黄色标识线明确区分了人行通道、管材堆放区、设备作业区，整个施工流程不需要额外占用厂区其他生产区域，所有作业环节都在划定的狭窄边界内完成。

　　设计这套场景时，首先梳理了老厂区盐酸管道拆除的核心痛点：原有管道服役时间长，接口存在腐蚀风险，不能采用暴力破拆；场地狭窄，大型吊装设备无法展开；周边是正常运行的生产区域，不能出现介质泄漏、施工坠物的风险。因此在排布时优先选用小型牵引设备配合人工拆解的方案，所有临时堆放的支墩高度都控制在人体腰部作业高度，减少施工人员弯腰搬运的强度，同时避免管段滚落；管道拆除的顺序从远端向近端逐步拆解，每拆完一段就及时转运到临时堆放区做封堵处理，不会在作业面堆积过多管材挤占通行空间；卷扬机的牵引速度设置为低速档位，牵引过程中安排专人全程观察管道连接状态，一旦出现卡涩立刻停止作业调整，避免拉力过大损坏周边保留的工艺管线。

　　从安装边界来看，整个作业区域的外围距离车间外墙最小距离不足两米，距离厂区主通行通道仅一米五，所有设备的摆放都没有超出这个边界，临时堆放的管材最高叠放层数不超过三层，避免堆载过高出现坍塌，起重设备的支腿位置避开了地下管线的布设区域，不会压坏厂区地下的给排水、电缆管线。这套场景可以直接用于化工厂区工艺管道改造的施工方案交底，让施工人员直观了解每个环节的站位、设备摆放位置、安全防护要求，也可以作为受限空间工业管道施工的三维教学案例，帮助结构设计、施工排布人员掌握狭窄场地内管线拆除作业的布局逻辑，避免方案设计时出现理想化的场地假设，导致现场施工时出现设备无法进场、安全距离不足、作业流程冲突的实际问题。场景里的所有施工机具、防护设施、人员站位都符合化工厂区作业的安全规范，没有脱离实际施工的夸张设计，每一处布置都对应真实作业环节的安全与效率需求。
