焊接作业用喷嘴夹持固定工装结构

　　在车间焊接工位的实际作业场景里，焊枪喷嘴的定位稳定性直接决定焊缝成型质量，尤其是连续批量焊接、自动化焊接工位的长时间作业过程中，喷嘴如果出现偏移、松动，会直接导致保护气流出偏斜，焊缝出现气孔、未焊透等缺陷，这款夹持结构正是针对这类现场痛点设计的专用固定部件。从实际使用逻辑来看，该夹持结构需要同时满足两个核心功能：一是对焊接喷嘴的牢靠抱紧，保证焊接过程中喷嘴不会因为焊枪移动、工件触碰、气流反冲出现位置偏移；二是要具备快速拆装的操作便利性，方便作业人员在喷嘴磨损、需要清理焊渣时快速完成更换，不需要额外借助复杂工具，减少工位停机等待时间。

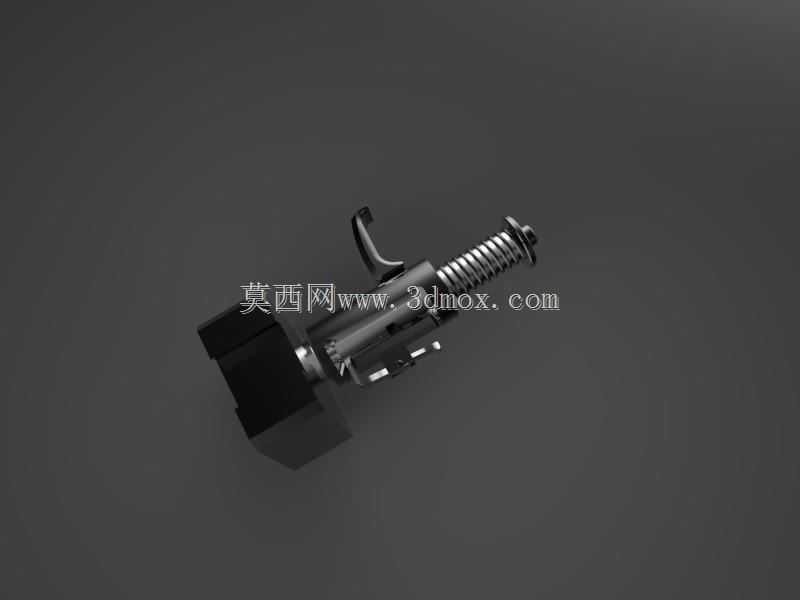

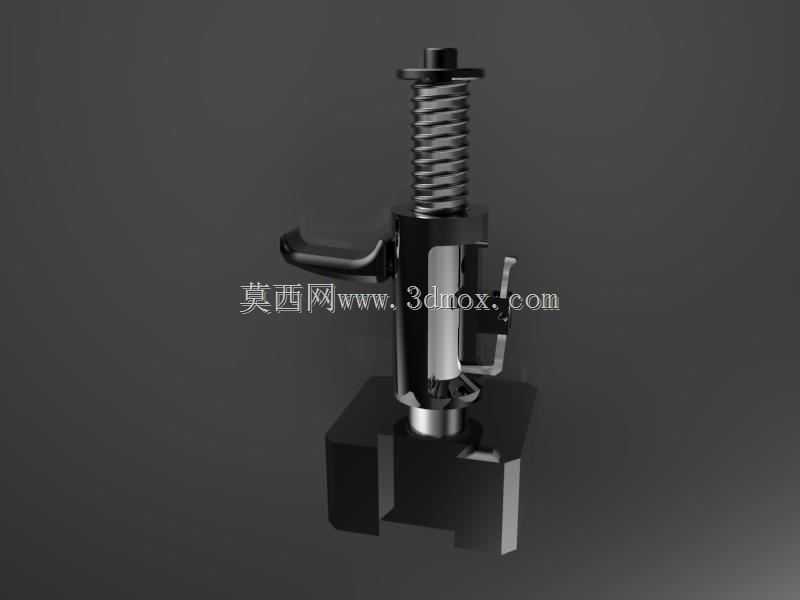

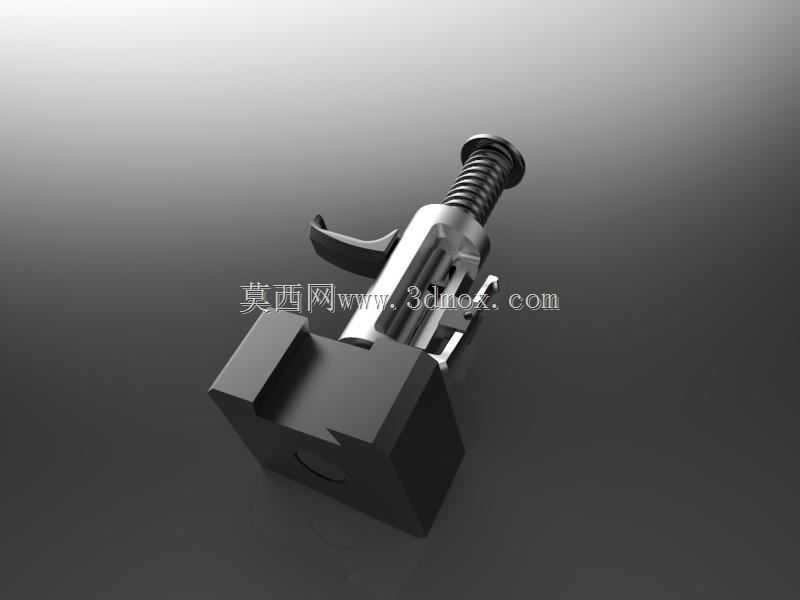

　　从结构设计思路上拆解，这款夹持件采用了分体式抱紧基座配合弹性压合的锁紧结构，底部的块状基座设置有与焊枪安装位匹配的定位卡槽，安装时可以直接卡入焊枪前端的对应安装槽，不需要额外做适配加工；上部的抱紧腔体采用半开式结构，配合带弹簧预紧的压杆组件，当喷嘴插入腔体后，扳动压杆即可通过内部的抱紧块对喷嘴侧壁施加均匀的径向夹紧力，避免单点夹紧导致的喷嘴变形、出气不均问题。弹簧预紧结构的设计也预留了一定的缓冲余量，当喷嘴受到意外侧向磕碰时，夹紧力不会瞬间刚性过载，既可以避免喷嘴被夹裂，也能减少磕碰对焊枪主体的冲击损伤。

　　关于安装边界与尺寸适配，这款夹持结构的底部安装面采用标准的矩形定位设计，安装孔位间距匹配常规气保焊枪、氩弧焊枪前端的固定螺孔位置，不需要对现有焊枪做结构改造即可直接替换原有夹持件；整体径向尺寸控制在合理范围，不会因为加装夹持结构导致焊枪前端过于粗大，影响狭窄焊缝位置的作业可达性，在角焊缝、深坡口焊接场景下也能保证喷嘴顺利伸到焊缝根部位置。夹持腔体的内径适配常用规格的焊接喷嘴，抱紧行程覆盖常规铜质喷嘴的壁厚公差范围，即使不同批次喷嘴存在轻微尺寸偏差，也能通过弹性结构自动补偿夹紧力，保证固定可靠性。

　　在实际工况适配性上，这款夹持结构的所有外露部件都考虑了焊接现场的高温、焊渣飞溅环境，基座部分采用块状实体结构，没有容易堆积焊渣的狭小缝隙，日常清理只需要用钢丝刷简单扫过即可，不会出现焊渣卡入活动缝隙导致锁紧结构失效的问题；压杆的操作位置设置在夹持结构侧上方，作业人员手持焊枪时可以用拇指直接操作锁紧与释放，不需要改变持握姿势就能完成喷嘴更换，操作动线符合焊接作业的操作习惯，长时间作业也不会增加额外的操作负担。

　　从结构可靠性角度考虑，这款夹持件的活动铰接点都做了限位设计，压杆扳动到锁紧位置后会自动过位锁止，不会因为焊接过程中的振动出现压杆松脱、夹紧力失效的问题；弹簧部件选用耐高温弹性材质，即使长时间靠近焊接高温区域，也不会出现弹性快速衰减的问题，保证长期使用后的夹紧力稳定性。和传统的螺纹拧紧式喷嘴固定结构相比，这种杠杆压合式的夹持结构不需要反复拧动螺纹，避免了螺纹部位沾附焊渣后拧不动、滑牙的常见故障，日常维护只需要定期在铰接点滴加少量耐高温润滑油即可，维护成本极低，非常适合焊接车间高负荷、多粉尘的作业环境使用。
