带氮气吹扫管路的喷油器夹持工装结构

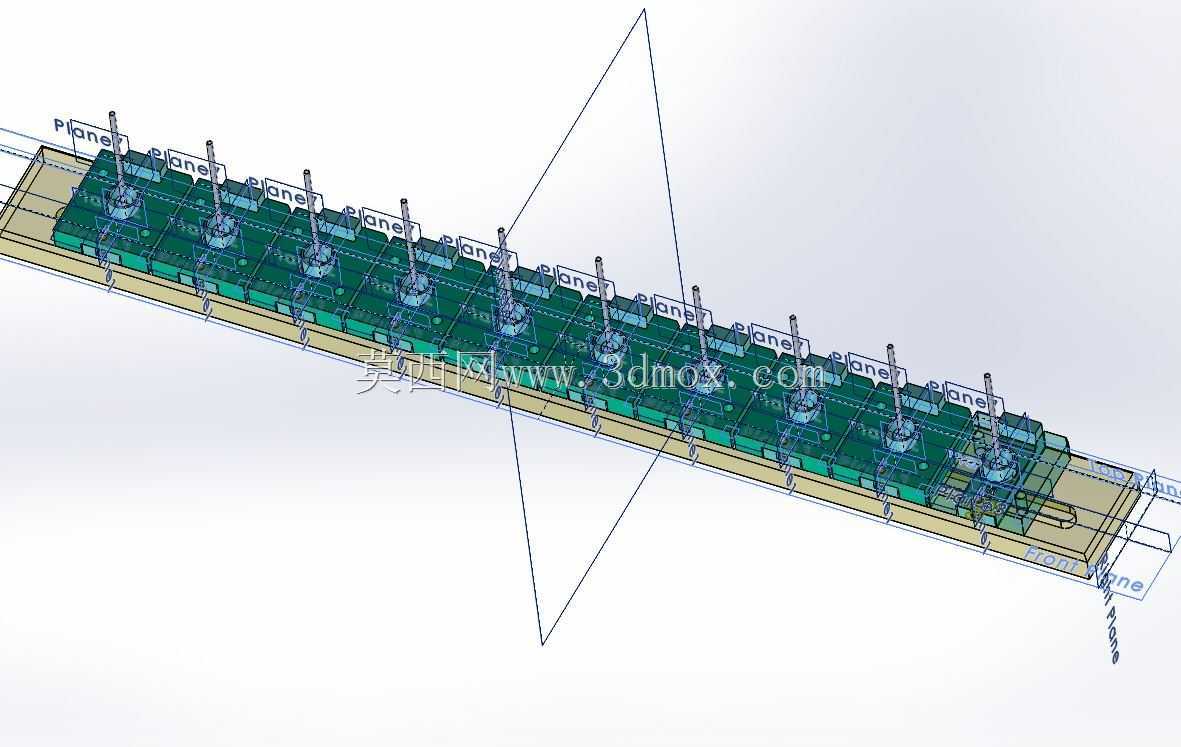

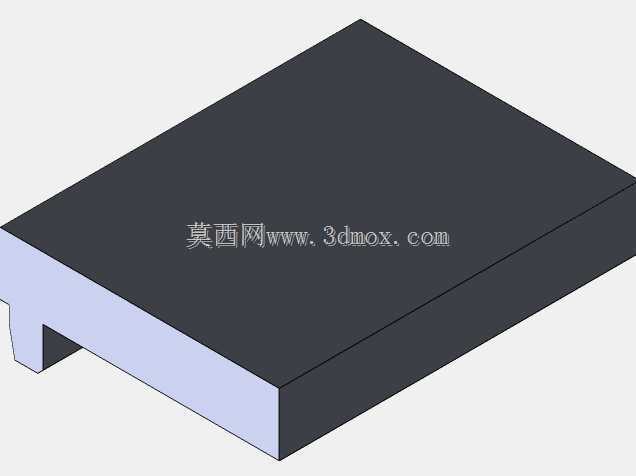

　　这套结构主要面向燃油喷射系统零部件的制程工序场景，在喷油器的装配、性能检测环节承担定位夹持与工艺介质输送的作用，区别于常规的简易夹持治具，它集成了氮气吹扫的管路通路，能够在喷油器完成注装工序前后，通过持续的干燥氮气吹扫清除配合面残留的加工碎屑、装配介质余渍，避免杂质进入喷油器精密配合间隙引发的卡滞、喷孔堵塞问题，这一设计在共轨喷油器这类对清洁度要求极高的零部件生产场景中，能有效降低制程不良率。从结构布局来看，整体采用基座叠加定位模块的分层设计，底部的浅槽型基座承担整体承载与安装固定功能，基座上预留的安装孔位可直接适配生产线现有工位的T型槽安装接口，不需要额外做转接板适配，安装边界的长宽尺寸匹配常规检测工位的操作台预留空间，

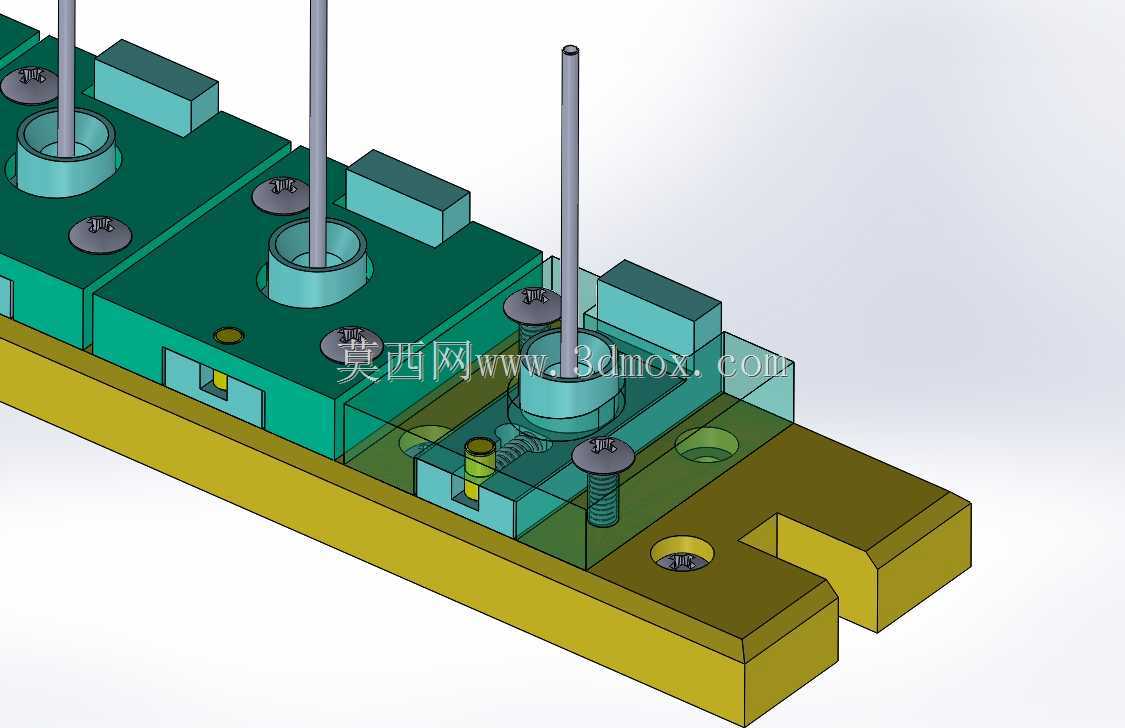

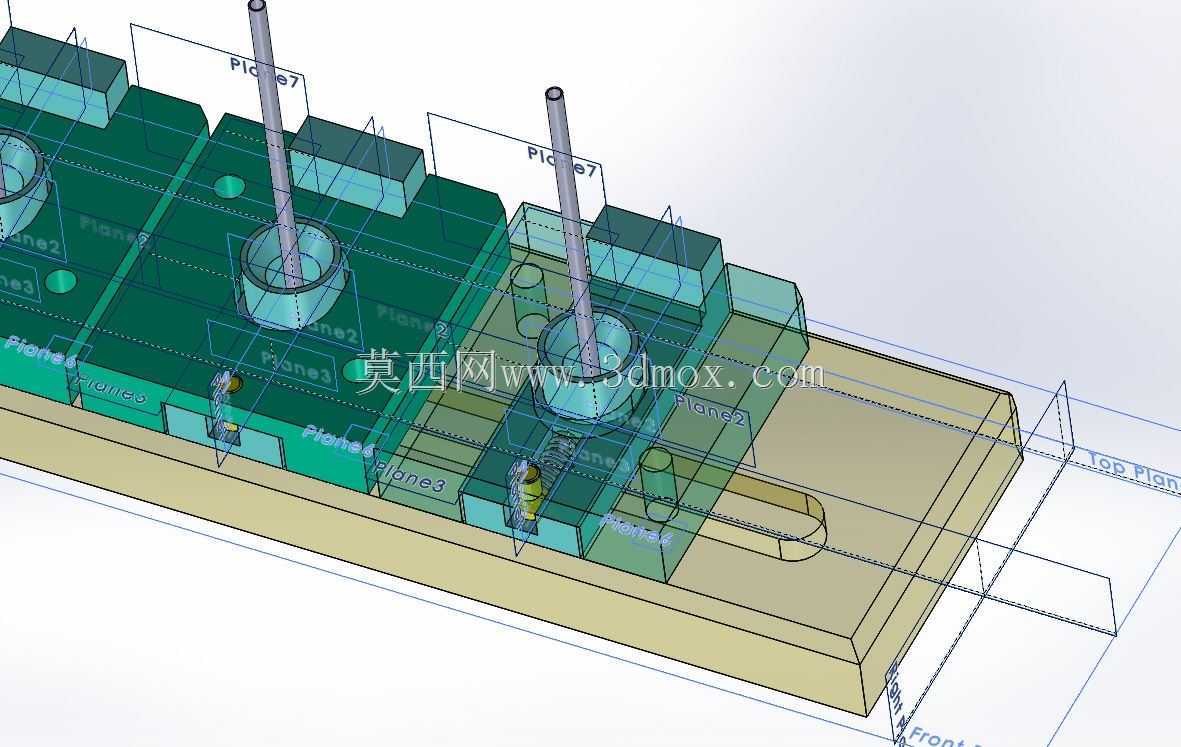

　　不会和周边的压装机构、检测探头产生运动干涉。上层的定位模块采用分体式镶块设计，每个定位单元对应一组喷油器装夹位，镶块上加工有与喷油器壳体外径匹配的定位沉孔，沉孔的同轴度公差控制在0.02mm以内，能够保证喷油器装入后轴线与压装机构的进给方向完全重合，避免压装过程中出现偏载导致的喷油器壳体变形。氮气吹扫管路直接集成在定位镶块内部，没有采用外接明管的布局，管路的出气口正对喷油器与定位孔的配合间隙位置，吹扫时氮气能够顺着配合面形成环形气流，将缝隙内的残留杂质完全带出，同时管路的进气端设置在基座侧方，统一接入生产线的集中氮气供给回路，不需要单独布设气源管线，减少工位周边的管线杂乱问题。设计过程中针对不同规格喷油器的兼容需求做了考量，

　　定位镶块采用快换式结构，通过侧面的锁紧螺钉固定在基座上，更换不同型号的喷油器生产时，只需要更换对应尺寸的定位镶块即可，基座与管路部分可以通用，大幅降低多品种共线生产的治具投入成本。每个装夹位旁设置的小型弹性锁紧件，能够在喷油器装入定位孔后自动卡入喷油器壳体的环形卡槽内，不需要人工额外操作锁紧机构，取放工件的动作耗时比常规螺栓压紧式夹具缩短60%以上，适配自动化生产线的上下料机械手取放节奏。结构上的管路走向做了圆弧过渡处理，没有直角弯折的管路结构，能够降低氮气输送过程中的压力损失，保证每个吹扫出口的氮气压力稳定在工艺要求的0.2-0.3MPa区间，避免因压力不足导致的吹扫不彻底问题。同时定位镶块上预留的检测避让槽，

　　能够让工位上的密封性检测探头直接接触喷油器的对应检测面，不需要拆卸工件就能完成吹扫后的密封性检测工序，减少工件的重复装夹次数，提升单工位的作业效率。整体结构的受力经过校核，基座采用足够厚度的型材加工，在压装机构施加最大压装力时，基座的变形量控制在0.01mm以内，不会因为长期受力变形导致定位精度下降，适合生产线长期连续作业的使用需求。
