四位置1.25mm间距微型电气插座模型

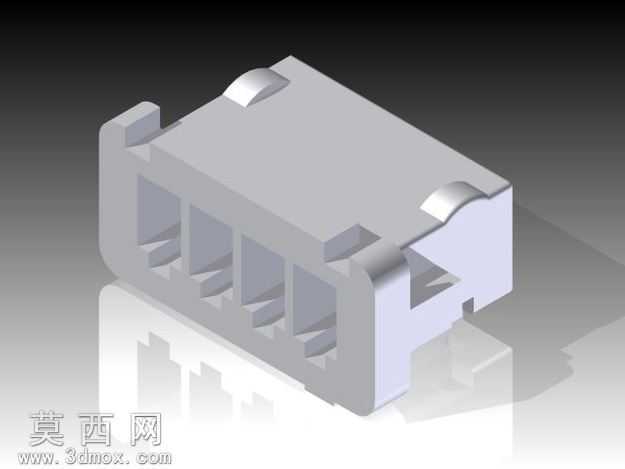

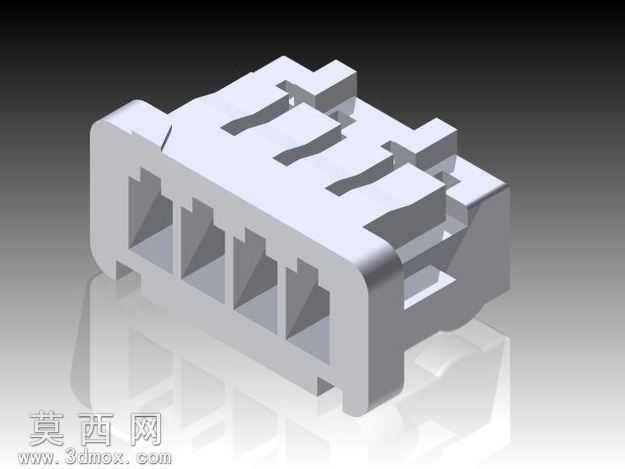

本模型为广濑电气规格的四位置单行微型插座，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循1.25mm引脚间距的行业规范，对插座的绝缘基座、引脚卡槽、定位卡扣、焊盘对位结构均做了1:1的尺寸复刻。建模阶段首先绘制基座的主体拉伸轮廓，精准勾勒四个并排的引脚插接腔室，每个腔室的内壁导向斜角、引脚卡位凸台都通过草图约束完成尺寸锁定，避免出现间距偏差导致的装配干涉问题。基座顶部的防呆定位凸台、侧边的PCB板安装固定卡扣均采用单独特征建模，通过倒角、圆角命令处理所有锐边结构，还原注塑件的真实工艺特征，模型的拔模斜度按照注塑生产的常规1.5°参数设置，保证结构符合实际开模生产的合理性。材质渲染阶段，基座部分采用米白色阻燃尼龙材质参数，调整漫反射粗糙度模拟工程塑料的哑光质感，金属接触件部分设置锡镍镀层的金属材质，调整反射参数还原接插件金属部分的半光泽金属质感，场景采用渐变深灰背景搭配底部柔光反射，突出插座整体的结构轮廓与细节特征。结构设计上，该款微型插座采用卧式贴装结构，四个插接腔室单行排布，腔室内部设置有金属端子的卡位结构，可保证公头插入后的接触稳定性，基座底部设置有对位柱，可在SMT贴装时精准定位PCB焊盘位置，侧边的固定卡扣可在插件对接后提供额外的锁紧力，避免震动工况下出现接插松脱的问题。建模过程中对所有配合面做了公差预留设置，插接腔室的尺寸公差按照接插件行业的常规配合公差设置，保证虚拟装配时公母头可顺利对接无卡滞，模型的所有特征均保留参数化历史，可根据实际需求调整引脚数量、间距尺寸，快速衍生不同规格的同系列接插件模型，可用于电子设备整机结构装配验证、PCB布局干涉检查、产品宣传渲染图制作等场景。
