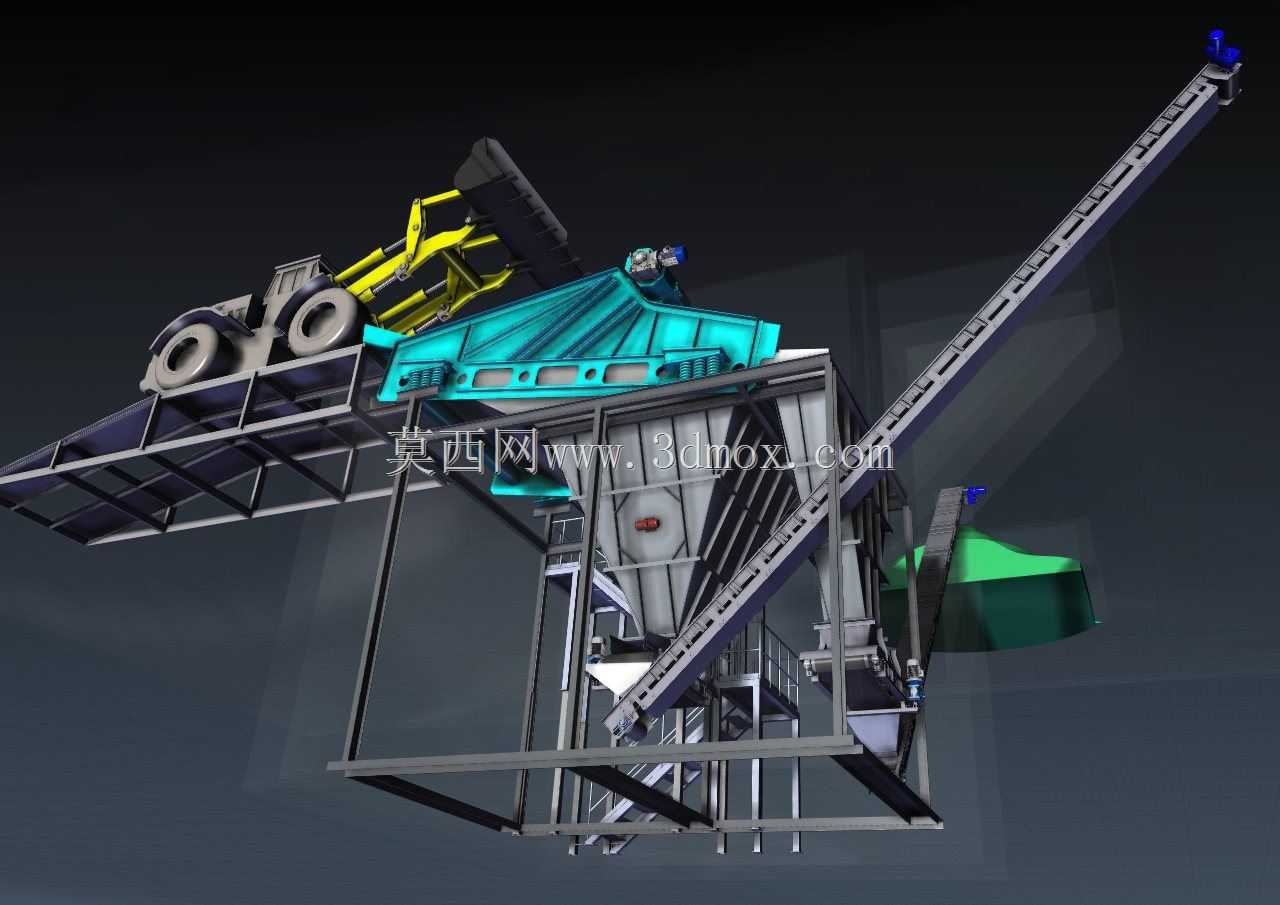

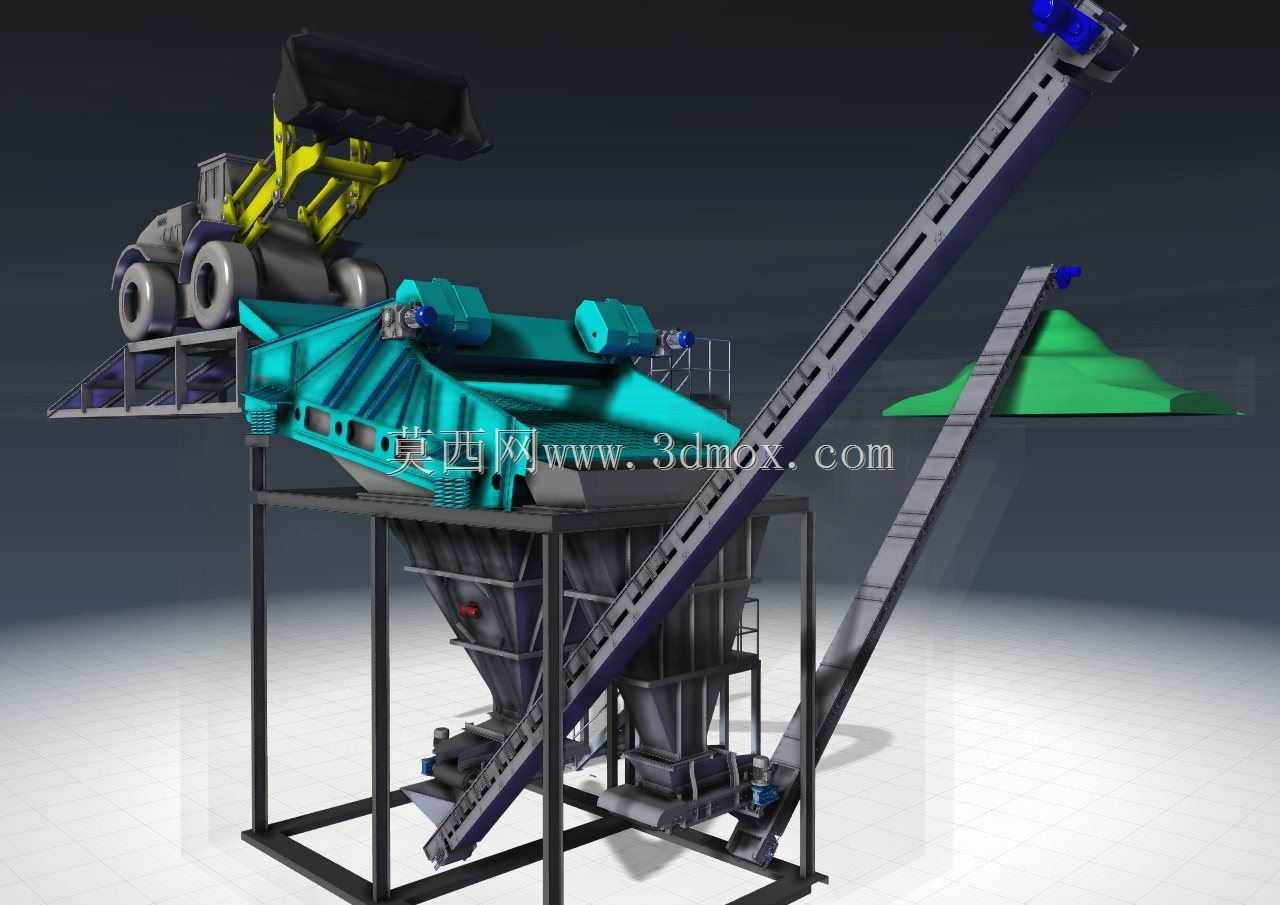

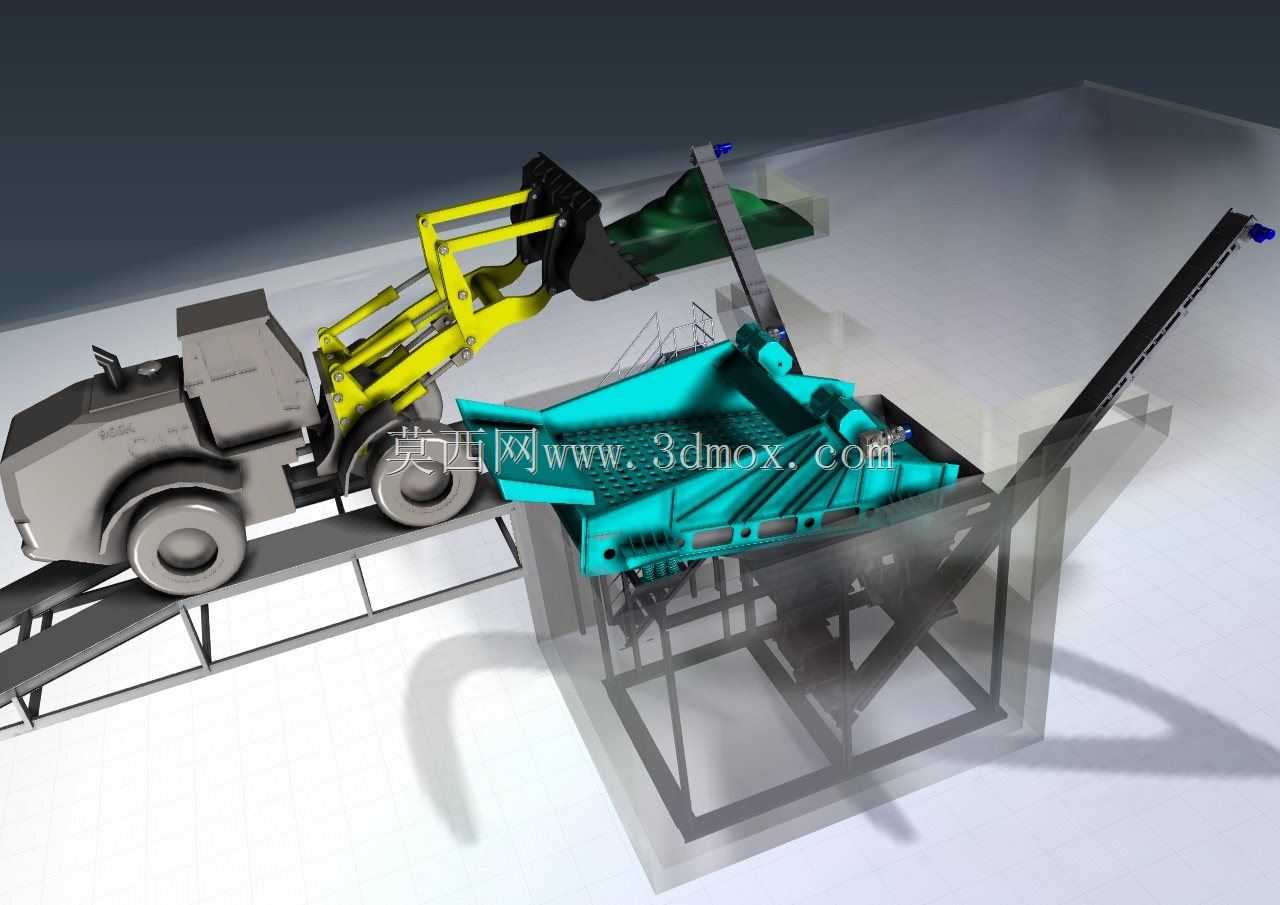

块状原料初碎存储验收工艺装置

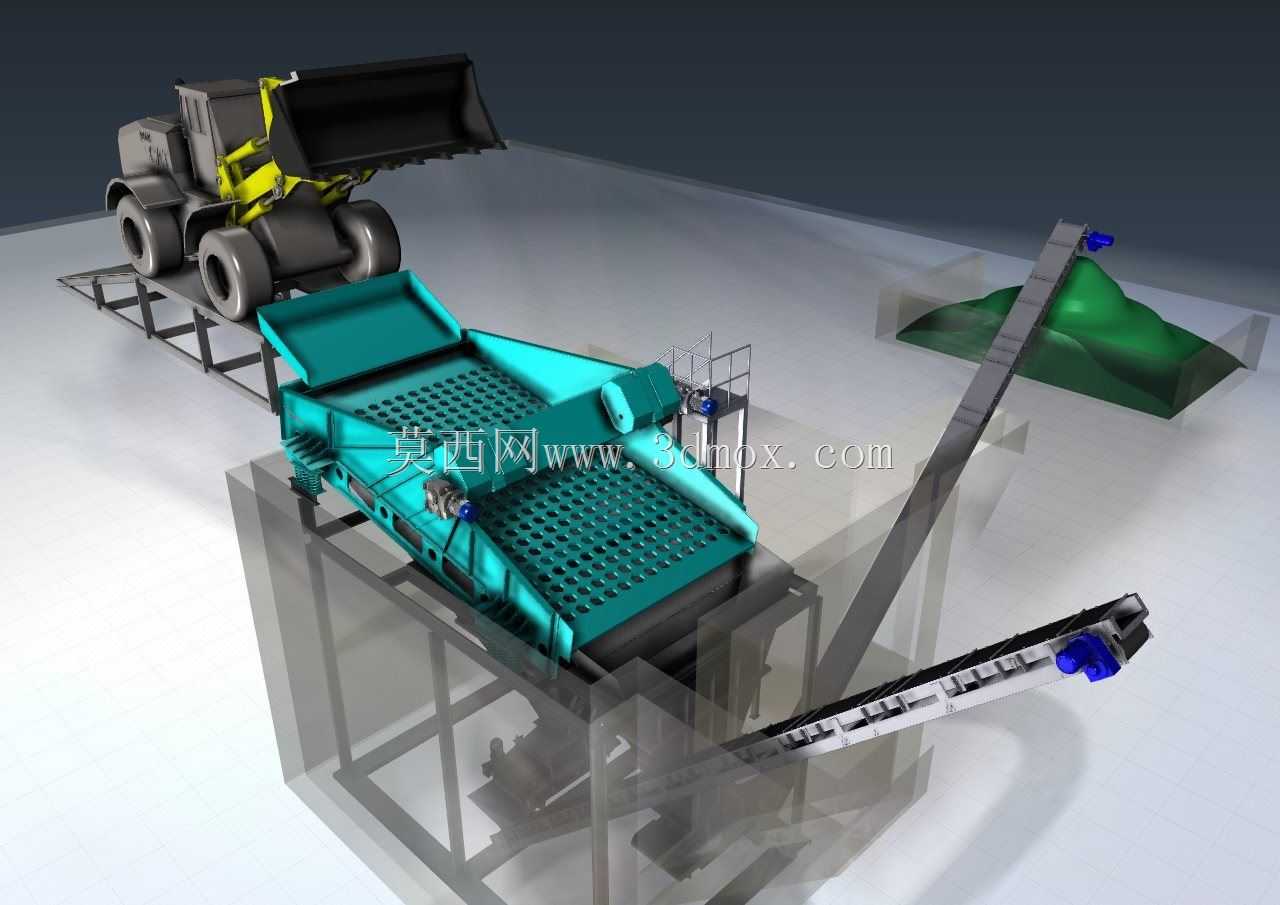

　　这套装置主要服务于火力发电、煤化工、矿山选矿等行业的原料预处理工段，承担进厂块状原料的初级破碎、粒度筛分与暂存缓冲功能，是原料输送链路中衔接来料卸车与后续磨制工序的核心节点。现场应用场景多为露天或半封闭原料堆场旁，来料多为粒径不均的砾石、炉渣、原煤等块状物料，卸车后经输送设备送入本装置完成第一道粒度管控，避免大粒径物料直接进入下游磨煤机造成卡堵、衬板异常磨损等问题。

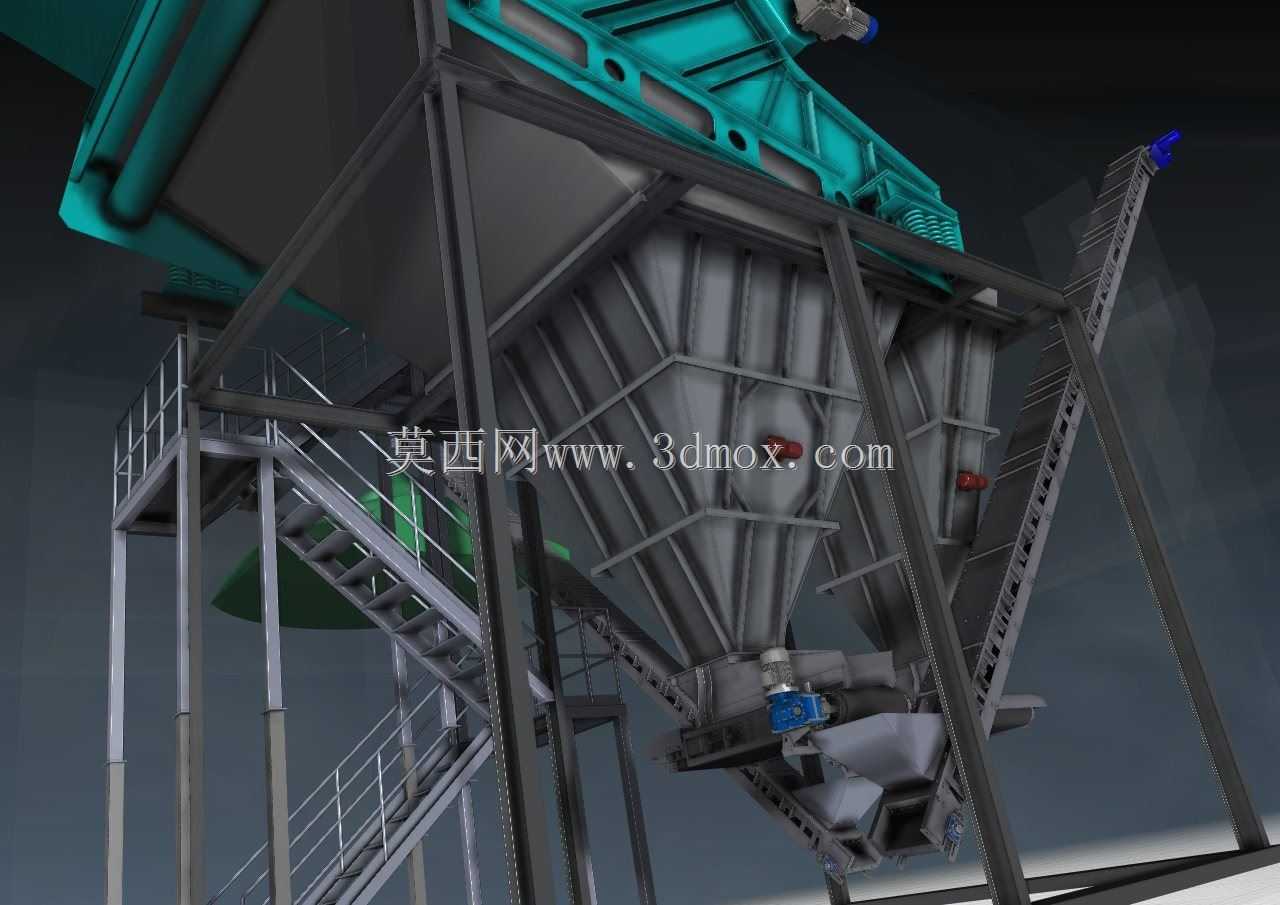

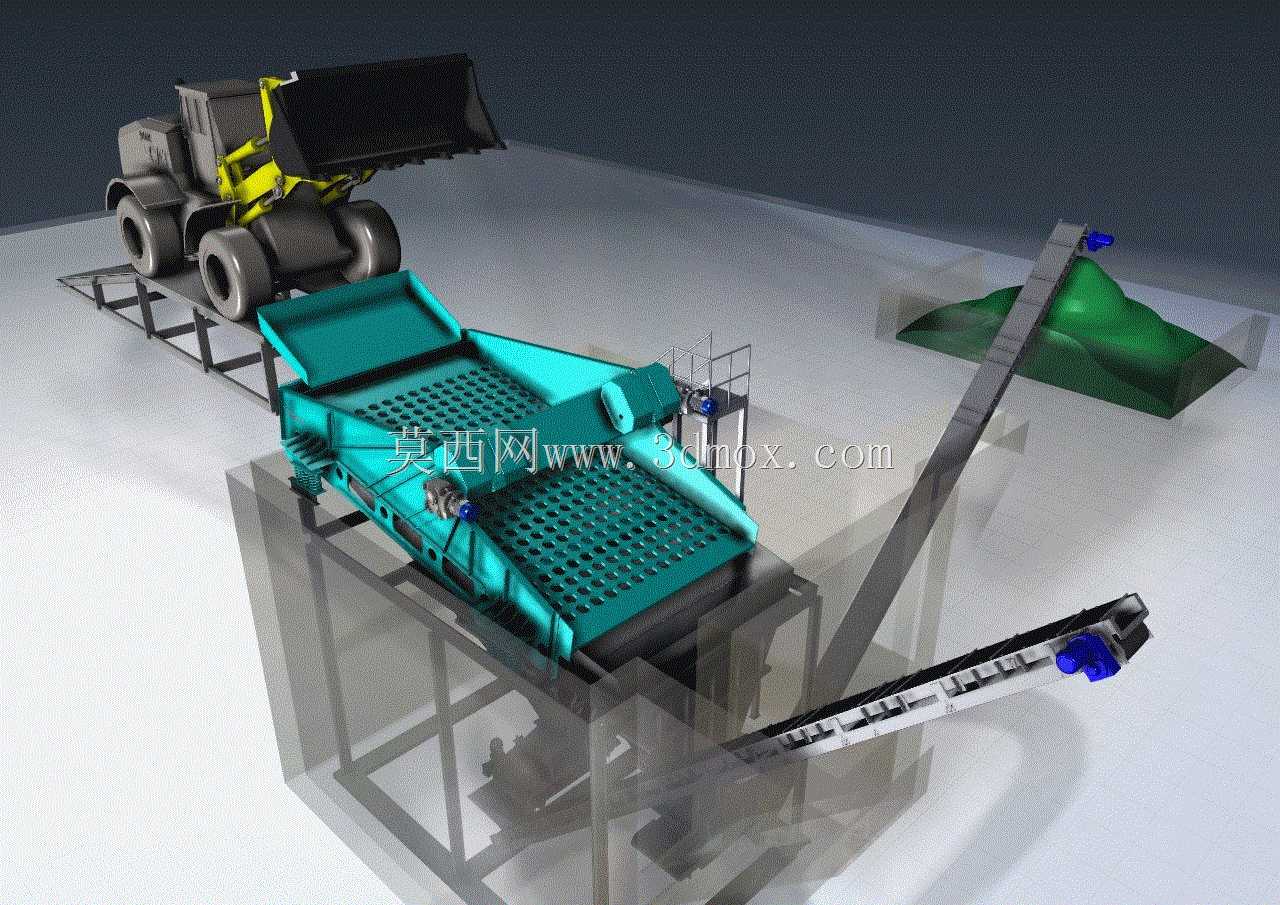

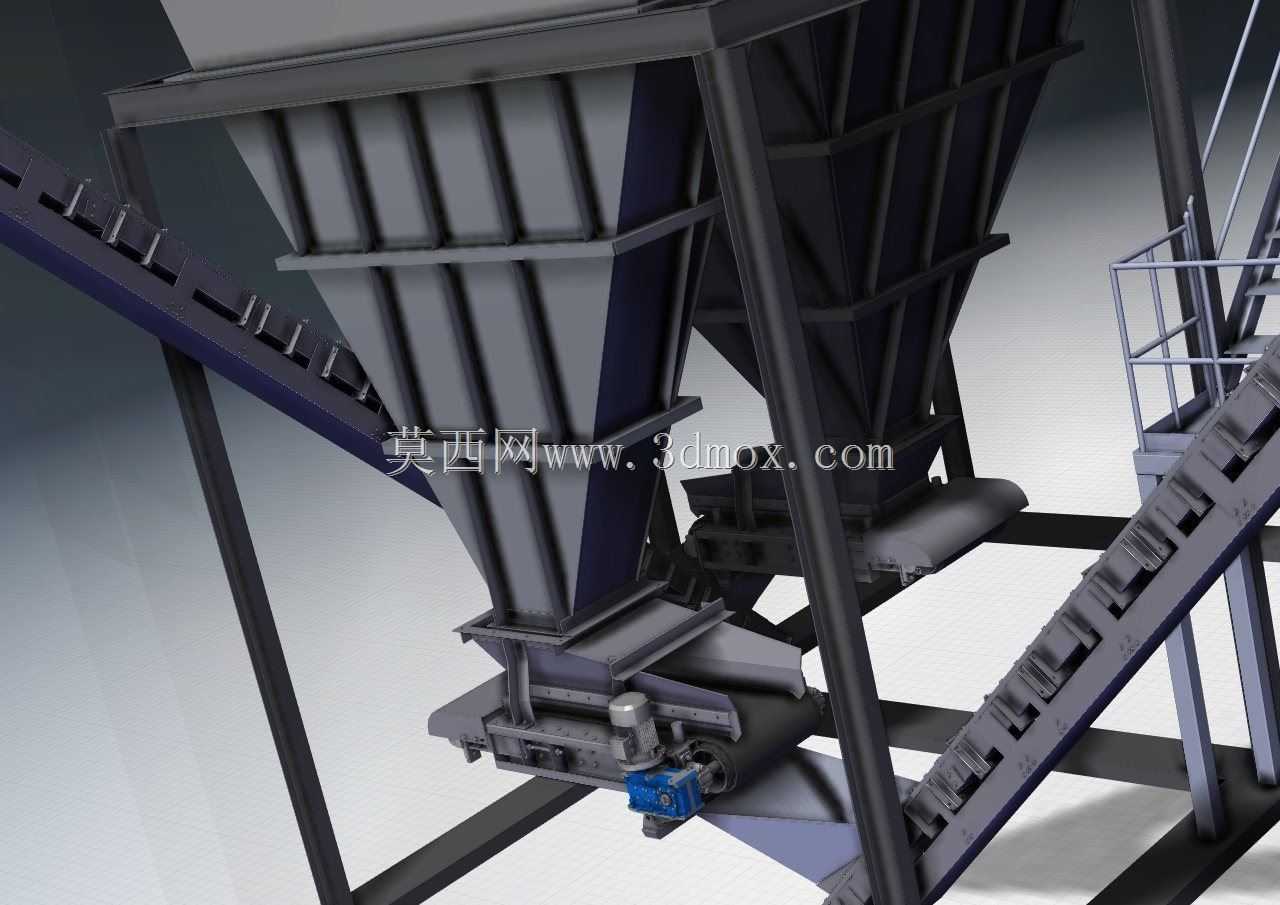

　　从功能实现逻辑来看，装置上部搭载的振动筛单元采用倾斜布置的筛网结构，筛孔尺寸匹配下游磨制设备的进料粒度要求，大于100mm的物料会被筛面截留，直接送入旁置的初级破碎单元进行挤压破碎，破碎后物料与筛下20-40mm粒径的合格物料一同汇入下部的锥斗形储煤仓内暂存。储煤仓的锥角设计充分考虑了块状物料的安息角参数，仓壁铺设耐磨衬板减少物料冲刷磨损，下部设置的出料口搭配给料机构，可根据下游磨煤机的运行负荷动态调节出料量，实现上下游工序的产能匹配，避免出现来料断供或堆料溢出的问题。

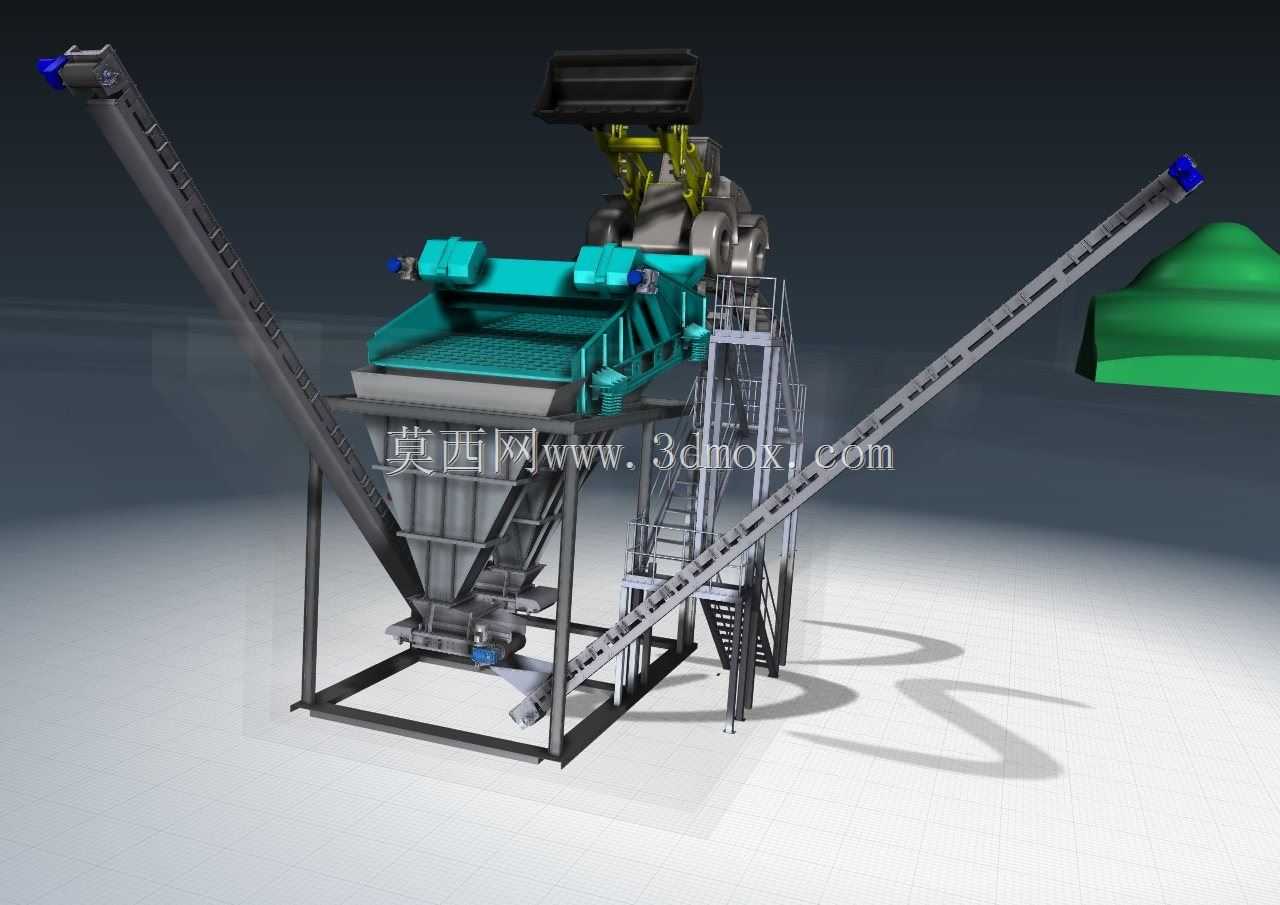

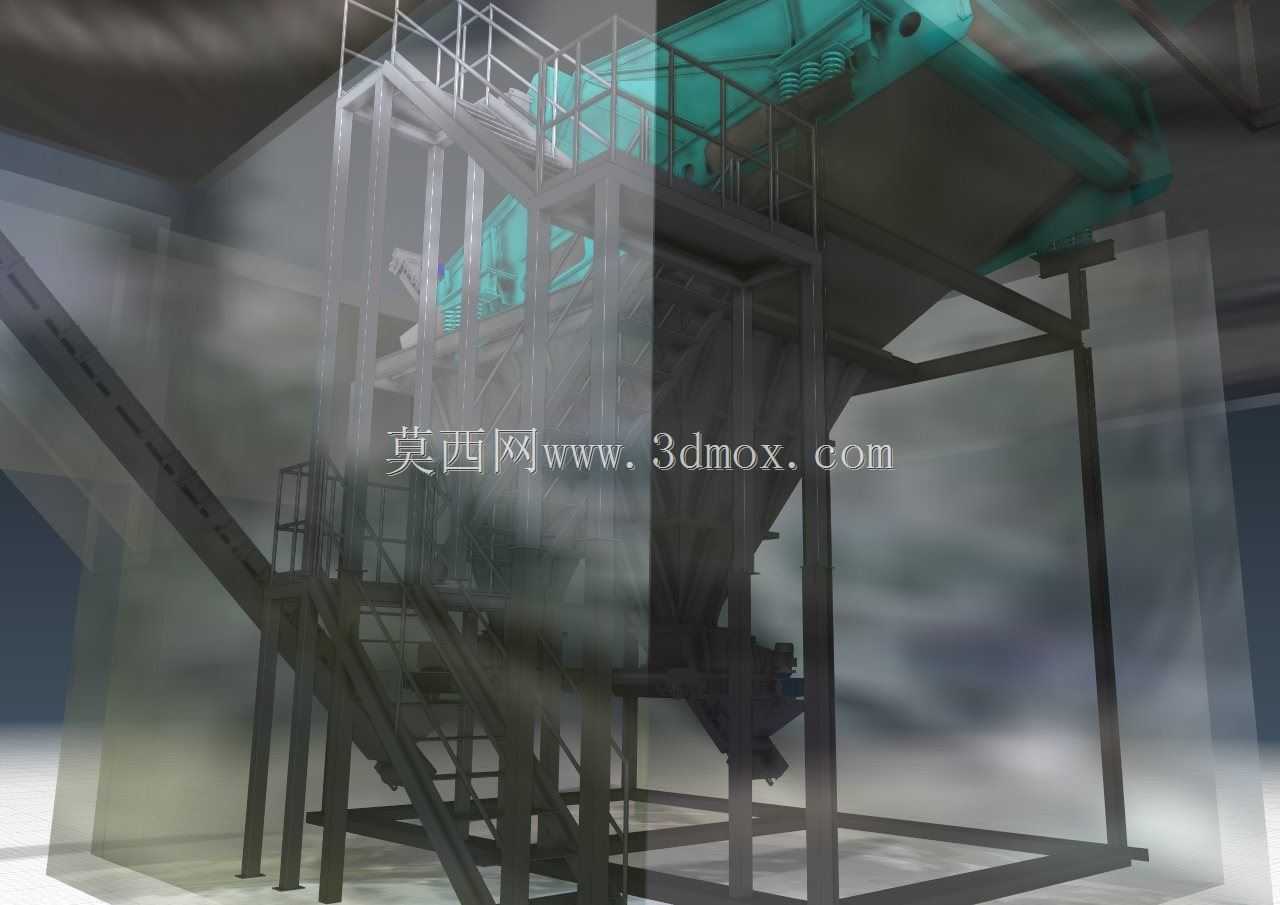

　　设计过程中优先考虑了现场安装的边界约束，整套装置采用钢结构框架支撑，主立柱采用H型钢拼接，横梁与斜撑形成稳定的桁架结构，可承受上部振动筛运行时的交变载荷与储煤仓满载时的静载荷，框架侧面设置的检修爬梯与顶部操作平台，预留了足够的设备检修空间，方便运维人员定期更换筛网、检查破碎辊磨损情况。装置的进料口高度匹配常规带式输送机的卸料滚筒高度，无需额外增设提升设备即可完成来料对接，出料口的中心距与下游带式输送机的接料点中心对齐，避免落料偏载造成输送带跑偏。

　　外形尺寸方面，整套装置的总高度根据储煤仓的有效容积确定，常规配置下储煤仓的有效存储容积可满足下游磨煤机2-4小时的连续生产用料需求，避免来料输送系统短暂故障时造成全线停产。振动筛单元的筛面宽度根据小时处理量选型，破碎单元的辊隙可根据原料硬度与出料粒度要求灵活调整，框架底部的地脚螺栓孔位置匹配常规混凝土基础的预埋点位，现场安装时仅需完成框架找平、设备固定与管路接线即可投入使用，大幅缩短现场施工周期。

　　空间布局上，除核心的储料仓、振动筛、破碎机单元外，其余配套的走台、护栏、除尘接口等组件均围绕核心设备紧凑布置，尽可能减少装置的整体占地面积，适配多数老旧原料场的改造升级需求，无需对现有场地进行大规模改扩建即可完成装置布设。装置的除尘接口预留于振动筛进料端与储煤仓顶部，可对接现场的除尘系统，减少筛分、破碎过程中的粉尘外溢，满足现场职业健康与环保管控要求。
