橡胶衬板卧式研磨机滚筒结构

　　在矿山、建材、化工等行业的物料粉磨工序中，卧式滚筒研磨机是核心的物料细碎加工设备，而橡胶衬板作为研磨机滚筒内部直接接触物料与研磨介质的核心部件，其结构设计直接决定设备的运行寿命、粉磨效率与运维成本。本次呈现的橡胶衬板研磨机滚筒结构，针对传统金属衬板噪音大、更换频繁、冲击载荷易损伤筒体的痛点做了针对性结构优化，适配中小规格批次粉磨作业场景，可用于金属矿石、非金属矿料、工业固废等中硬以下物料的干法或湿法粉磨加工。

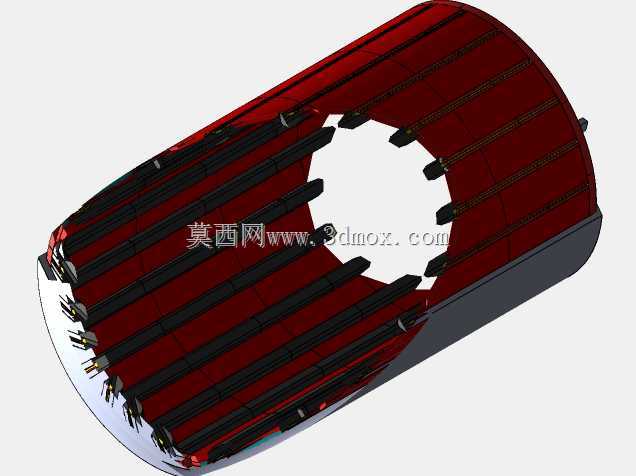

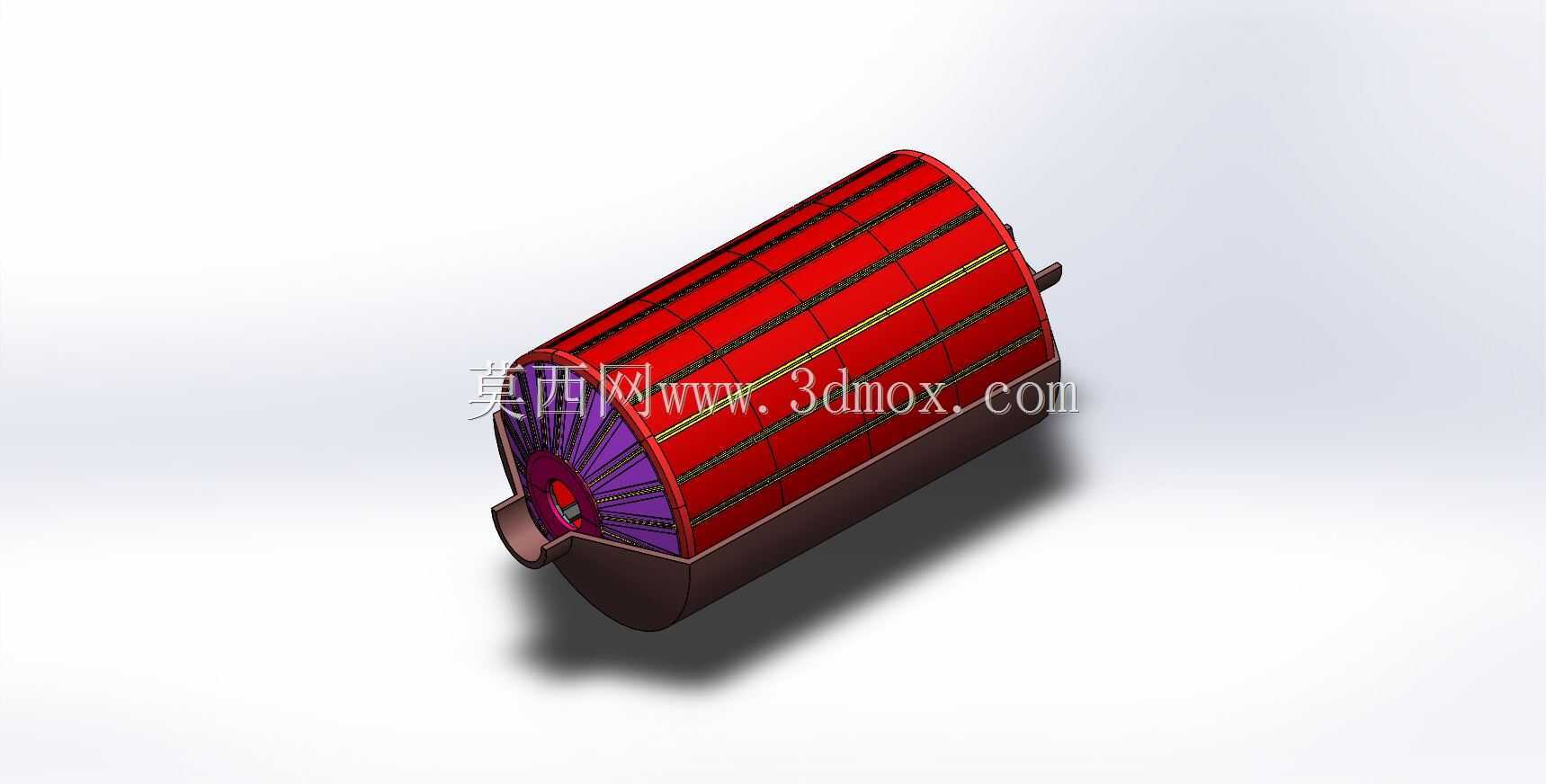

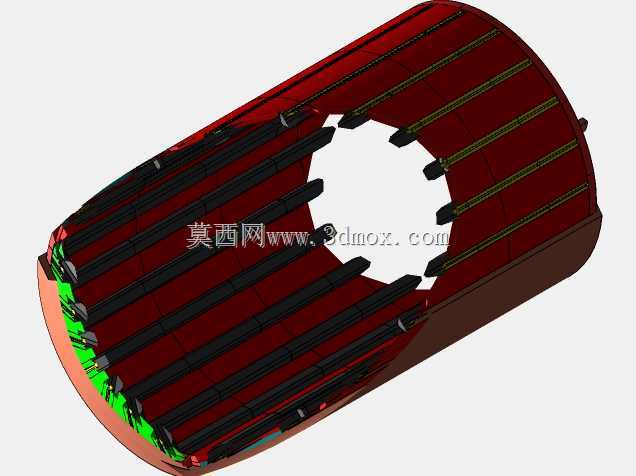

　　从结构设计逻辑来看，该滚筒整体采用卧式回转布局，筒体两端配置带轴颈的端盖结构，可直接适配滑动轴承或滚动轴承的安装座，安装时需保证两端轴颈的同轴度公差控制在0.05mm以内，避免回转过程中出现偏载抖动。筒体外部为焊接钢结构基体，内部沿轴向排布多道橡胶衬条，衬条采用凸起的棱条结构设计，棱条高度根据研磨介质的直径匹配设置，既可以在筒体回转时带动钢球或钢段等研磨介质提升至合适高度完成抛落冲击粉碎，又能通过橡胶自身的弹性缓冲吸收研磨介质下落时的冲击载荷，避免刚性冲击直接传递到钢质筒体造成焊缝开裂或筒体变形。端盖位置的橡胶衬板采用扇形拼接结构，每块扇形衬板通过沉头螺栓与端盖基体固定，螺栓孔位置配置橡胶密封垫，避免湿法粉磨时矿浆渗漏腐蚀连接结构，同时端盖衬板的弧度与筒体衬板的端部做了平滑过渡处理，消除物料堆积的死角，减少长期运行时的局部磨损。

　　从实际应用场景来看，该结构的橡胶衬板研磨机尤其适合中小型选矿厂的二段磨矿工序，或是建材行业的煤粉制备、化工行业的原料粉磨场景，相比传统锰钢衬板，橡胶衬板的重量仅为金属衬板的1/6左右，安装更换时无需大型起重设备配合，单人即可完成单块衬板的拆装作业，大幅缩短运维停机时间。同时橡胶材质的阻尼特性可将设备运行时的噪音降低15-20分贝，改善车间作业环境，且橡胶衬板的耐磨寿命在湿式磨矿场景下可达锰钢衬板的2-3倍，长期运维成本更低。

　　在安装边界方面，该滚筒的轴颈长度、直径均按照通用研磨机的安装标准做了适配设计，筒体的回转直径与长度比例控制在1:1.2的合理区间，既保证筒内物料有足够的粉磨行程，又不会因筒体过长造成物料过磨。衬板与筒体之间预留了2mm的安装间隙，用于补偿橡胶衬板在运行过程中受温度影响产生的热胀冷缩变形，避免衬板受热膨胀后起鼓脱落。进料端与出料端的轴颈内部设计了中空通道，可适配螺旋进料器与出料筛网的安装，进料通道的直径匹配常规给料设备的出料口径，无需额外做变径连接，出料端的筛网孔径可根据成品物料的粒度要求灵活更换，适配不同粉磨细度的生产需求。

　　设计过程中针对衬条的排布角度做了反复优化，衬条沿轴向与筒体母线呈5°的夹角排布，在筒体回转时可带动物料向出料端缓慢移动，保证物料在筒内的停留时间均匀，避免出现局部物料堆积或流速过快导致粉磨不充分的问题。同时衬条的橡胶材质采用耐磨天然橡胶配方，邵氏硬度控制在60-65度之间，既保证足够的耐磨性，又具备合适的韧性，在受到研磨介质冲击时不会出现碎裂问题。端盖位置的衬板还设计了提升条结构，可带动端盖附近的研磨介质参与粉磨作业，消除端盖位置的粉磨盲区，提升整体粉磨效率。
