内衬天然橡胶水力旋流器结构设计

　　在矿山选矿、油田压裂返排液处理、石英砂提纯、化工浆液分级这类涉及固液两相分离、颗粒粒度分级的工况现场，水力旋流器是出镜率极高的静态分离设备，完全依靠流体自身的压力能完成分离作业，没有运动部件，运维成本远低于带动力的筛分、离心设备。这套带95%天然橡胶内衬的旋流器结构，是针对高磨蚀性浆液工况做的针对性优化，区别于普通全金属旋流器的设计思路，在易磨损的锥段、进料腔内壁做了全衬胶覆盖，能大幅降低高速流动的硬质颗粒对器壁的冲蚀磨损，延长设备连续运行的免维护周期。

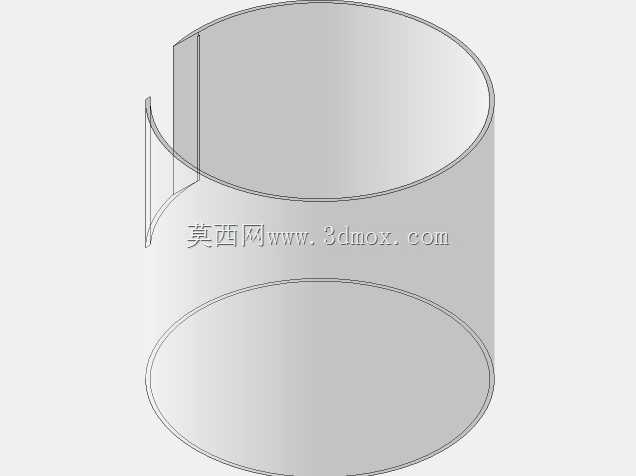

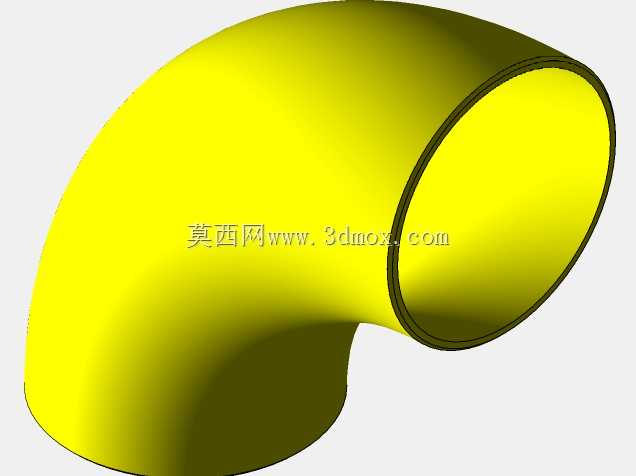

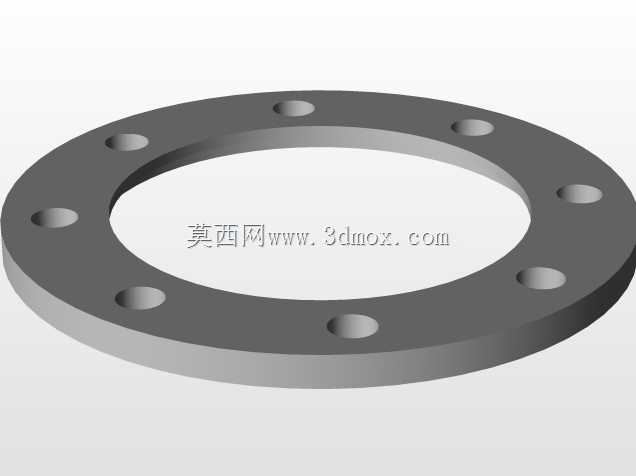

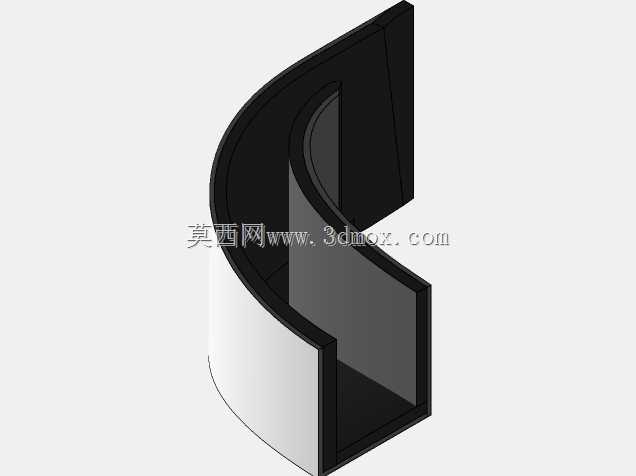

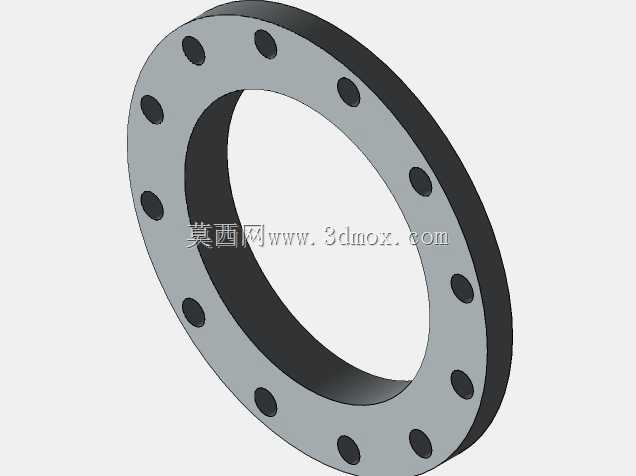

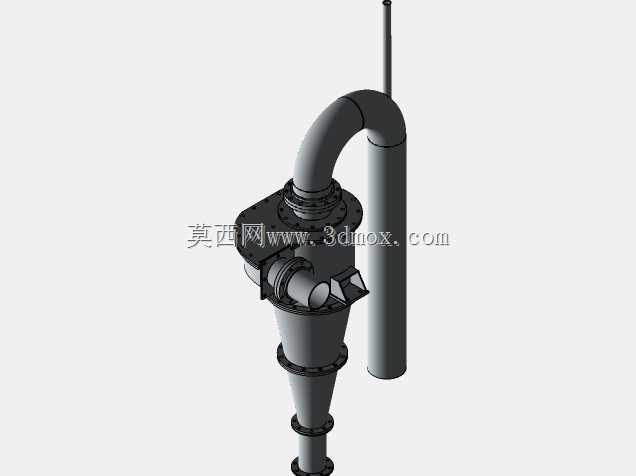

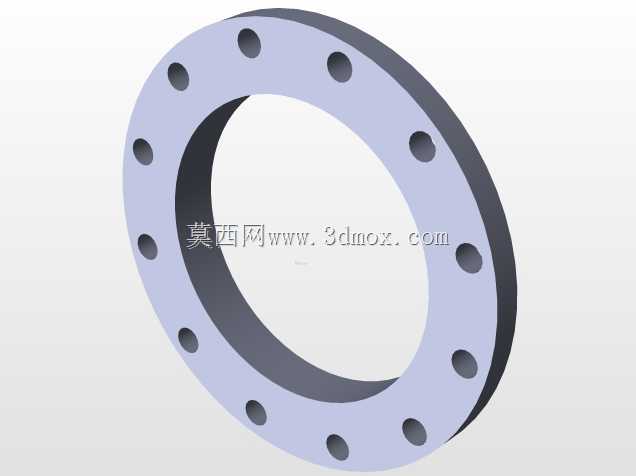

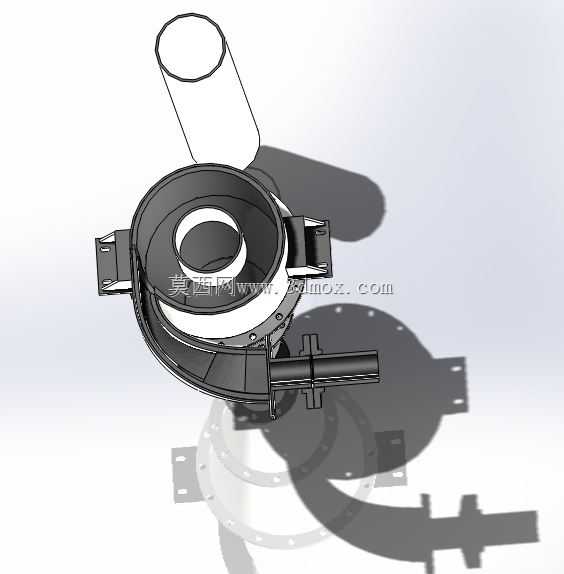

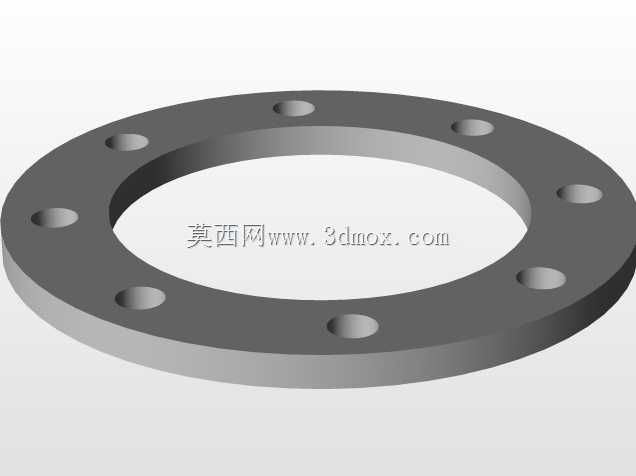

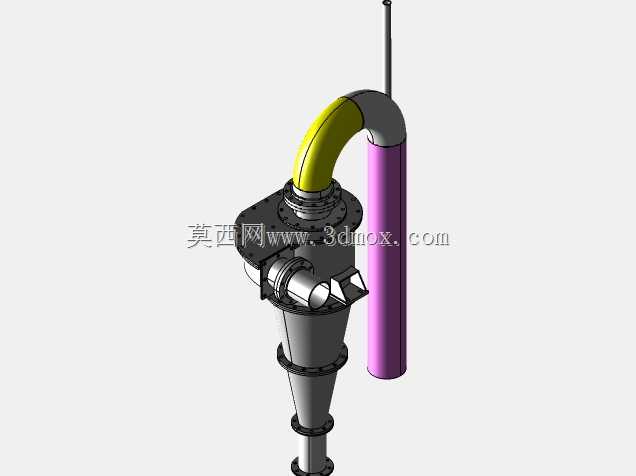

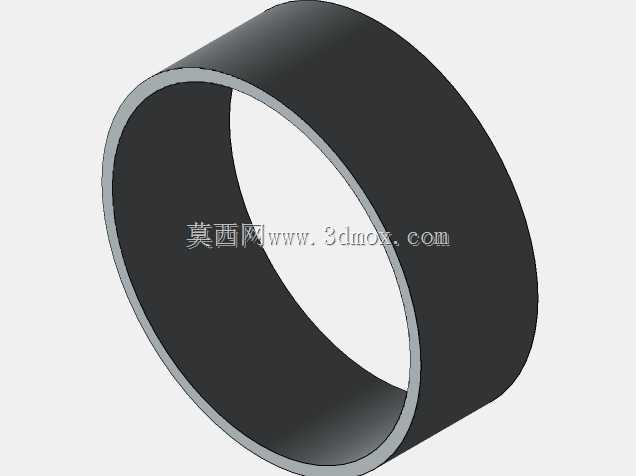

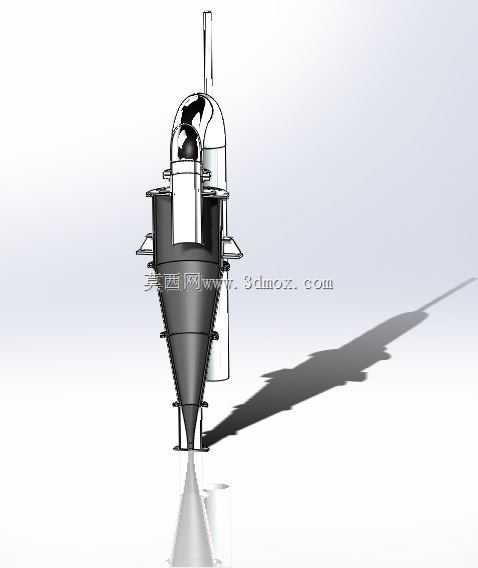

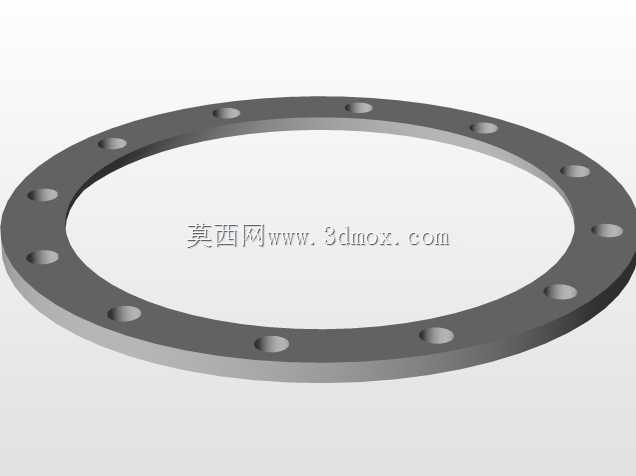

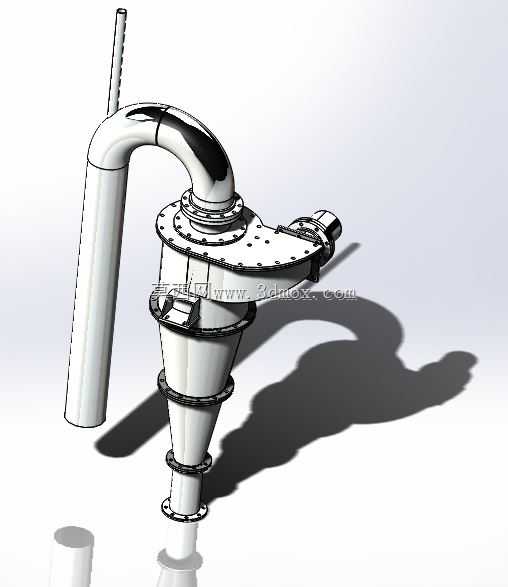

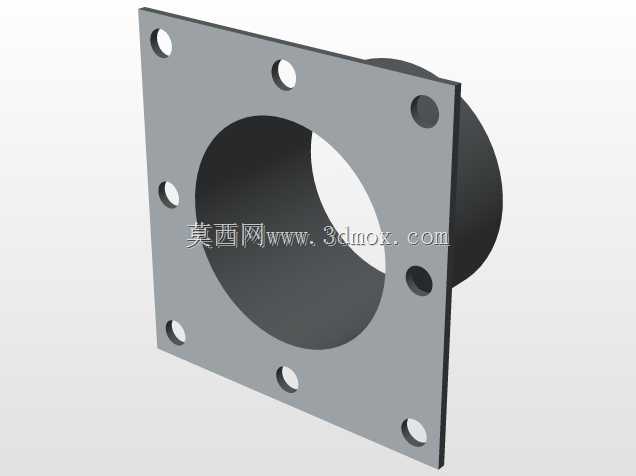

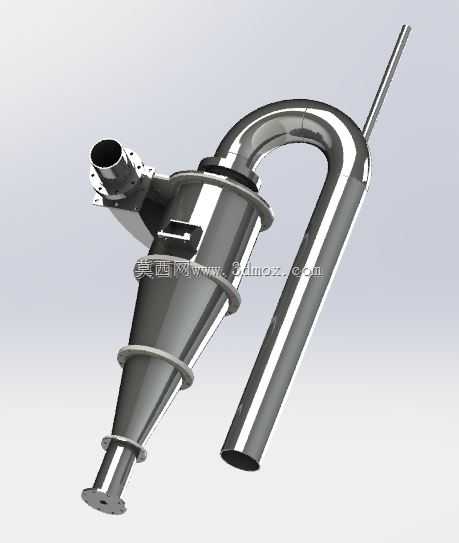

　　从结构布局来看，该旋流器采用上柱下锥的经典流道构型，顶部切向布置进料口，进料端做了圆弧过渡的扩径设计，避免浆液进入腔体时出现局部紊流、压损突增的问题；柱段顶部中心插入溢流管，向上延伸后通过90度弯管接出溢流排出端，用于排出分离后的细颗粒相或低密度液相；锥段底部设置底流口，用于排出粗颗粒、高密度的固相物料。不同于常规直上直下的溢流管设计，该模型的溢流排出端做了侧向弯管布局，能适配现场紧凑的安装空间，减少上部管线的垂直占用高度，在模块化撬装的分离机组中排布更灵活。

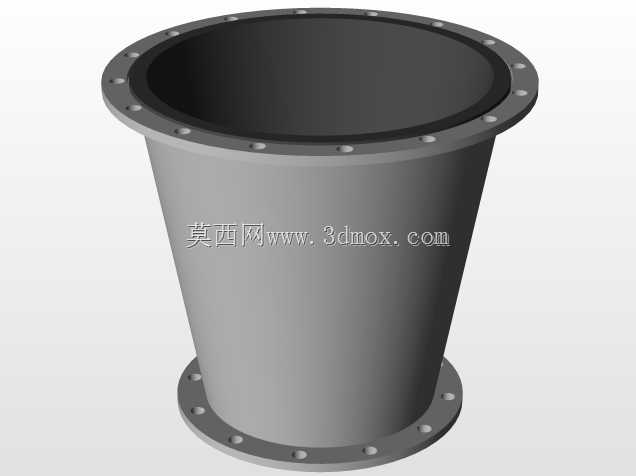

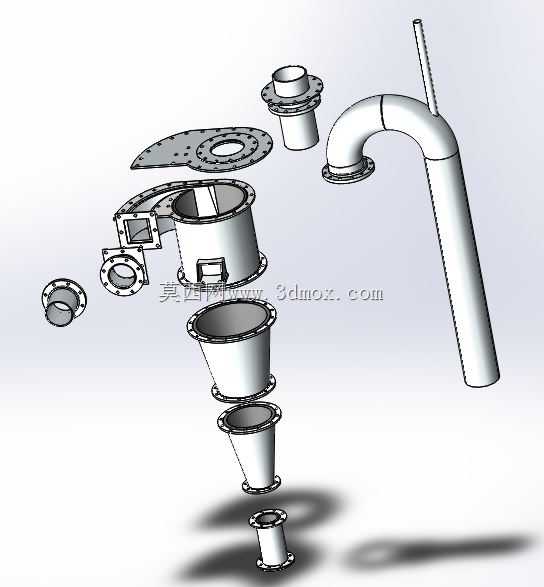

　　设计过程中，首先要匹配处理量与进料压力的对应关系，柱段直径决定了单台设备的额定处理能力，锥段的锥角大小直接影响分离粒度的切割点——小锥角设计能延长物料在旋流腔内的停留时间，提升细颗粒的分级精度，适合对分级粒度要求严格的石英砂分级、压裂支撑剂回收场景；大锥角则更适合高浓度、大颗粒的粗分离作业，比如选矿流程中的一段磨矿分级。这套模型的锥段采用多段法兰拼接结构，而非整体焊接锥筒，一方面是方便内部橡胶衬里的安装与后期更换，当衬胶出现局部磨损时，不需要整体更换设备，仅拆卸对应锥段更换衬层即可；另一方面多段锥的设计可以根据实际工况调整锥段组合，适配不同的分离粒度要求，不用重新加工整套壳体。

　　内衬的95%天然橡胶材质，是针对磨蚀性工况的核心设计点，天然橡胶的弹性模量低，高速运动的固体颗粒冲击到衬层表面时，橡胶的弹性变形能吸收大部分冲击动能，避免硬质颗粒像撞击金属壁面那样切削、凿蚀基体材料，在处理含石英砂、矿渣这类高硬度颗粒的浆液时，衬胶旋流器的使用寿命是普通碳钢旋流器的4-6倍，是铸石衬里旋流器的1.5倍以上，同时橡胶衬里的重量更轻，设备整体安装载荷更小，不需要做过于厚重的支撑基础。需要注意的是，衬胶层与金属壳体的贴合必须完全密实，不能存在局部鼓包、脱粘的问题，否则浆液进入衬层与壳体的缝隙后，会在高速旋流的作用下快速掏空衬层背部，导致衬层短期内脱落失效，设计时在柱段、锥段的法兰位置都做了衬层翻边压合结构，通过法兰紧固力将衬层边缘牢牢压紧，避免浆液从接缝处渗入。

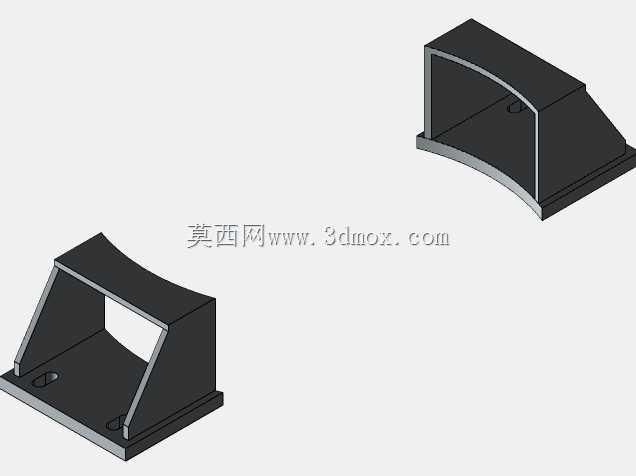

　　安装边界方面，该旋流器的进料口、溢流口、底流口均采用标准法兰连接，现场安装时需要保证设备的垂直安装精度，倾斜角度偏差不能超过0.5度，否则旋流场会出现偏流，导致底流夹细、溢流跑粗的问题，直接影响分离效率。设备周边需要预留足够的检修空间，尤其是锥段底部和侧向的溢流弯管位置，方便后期拆卸更换底流口、检修衬层。进料管路需要设置稳压段，避免进料压力波动过大导致旋流场失稳，通常进料压力控制在0.1-0.3MPa区间时，分离效率处于最优区间，压力过低会导致离心力场强度不足，颗粒无法有效分离，压力过高则会加剧器壁磨损，同时增加进料泵的能耗。

　　在实际应用场景中，这类衬胶旋流器可以多台并联组成旋流器组，处理大流量的工业浆液，比如在油田压裂作业中，用来分离返排液中的压裂砂，实现压裂液的循环回用；在硅砂加工生产线中，用来对石英砂进行粒度分级，剔除超粗颗粒和细粉，得到符合粒度要求的光伏砂、铸造砂产品；在有色金属选矿流程中，与球磨机组成闭路磨矿系统，将磨矿后的矿浆分级，粗颗粒返回球磨机再磨，合格粒度的矿浆进入后续浮选作业。不同于聚氨酯衬里的旋流器，天然橡胶衬里的耐油性能、耐低温性能更优，在北方冬季室外工况或者含油浆液的处理场景中，不会出现衬层硬化、开裂的问题，适用的工况温度范围在-20℃到80℃之间，完全覆盖大部分工业固液分离的工况温度区间。

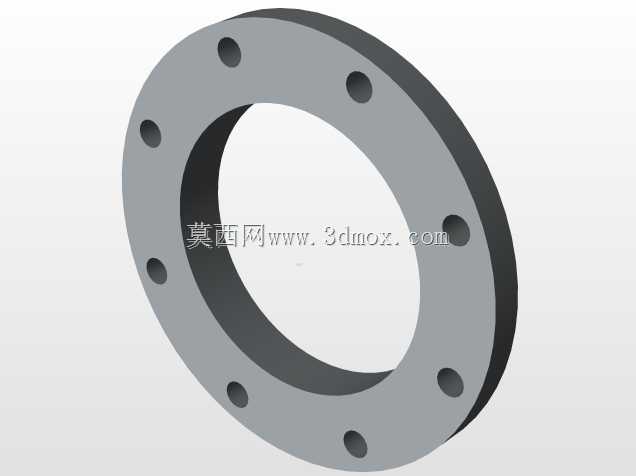

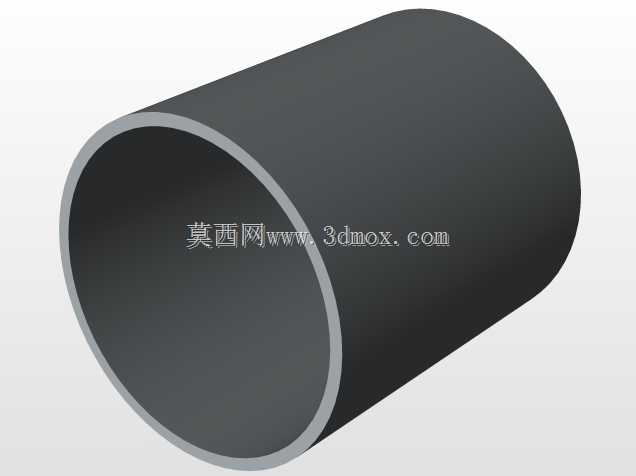

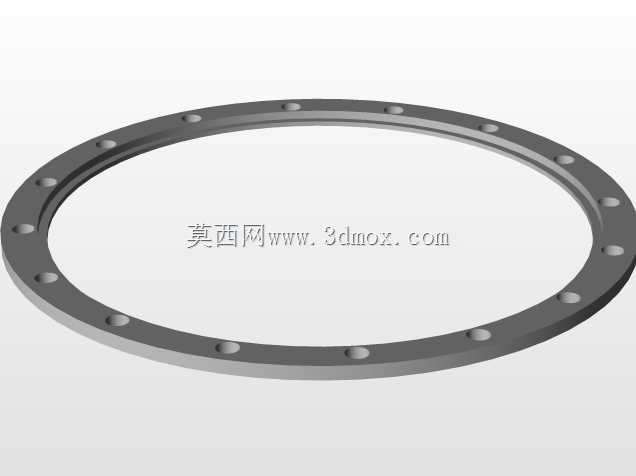

　　建模过程中，对各部件的连接配合做了完整的还原，包括法兰的螺栓孔分布、衬层与壳体的贴合间隙、弯管处的流道圆角过渡，没有做过度的简化处理，结构工程师可以直接在该模型基础上调整柱段直径、锥角、溢流管插入深度、底流口直径等核心参数，快速适配不同处理量、不同分离粒度要求的工况需求，也可以直接用于撬装分离机组的布局干涉检查，提前预判安装过程中可能出现的管线碰撞、检修空间不足的问题。
