Skike跨式轮滑代步溜冰鞋结构设计

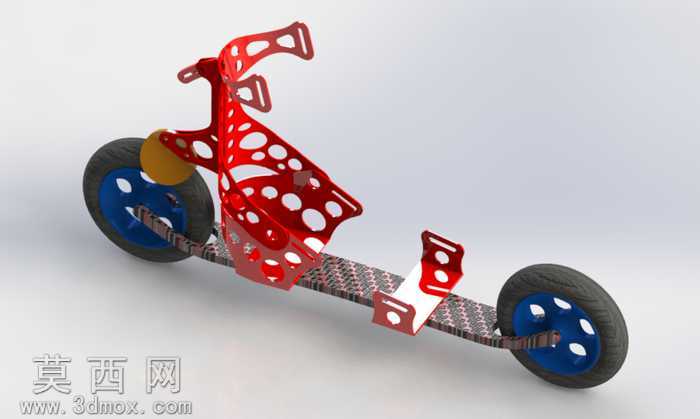

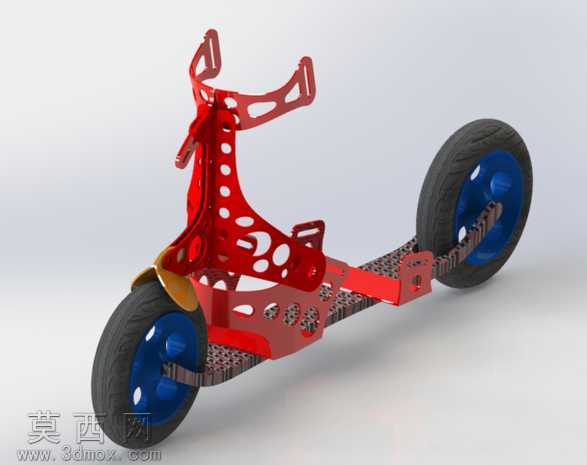

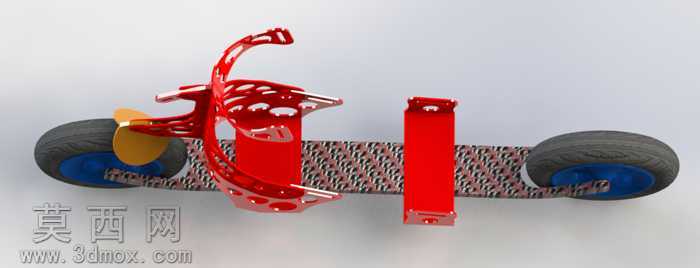

本作品为Skike交叉溜冰鞋的三维参数化建模成果，建模阶段以实体结构逻辑为核心，先完成整体承载框架的基准搭建：针对主体红色镂空承载架，采用草图绘制轮廓后拉伸切除的方式完成减重孔排布，所有镂空孔洞均做圆角过渡处理，避免应力集中问题，框架上的脚踏固定位、轮轴安装座、握持把手位均通过独立草图特征单独构建，保证各安装位的尺寸精度与装配公差匹配。轮组部分采用多实体建模方式，分别构建橡胶轮胎、蓝色轮毂、轮轴三个独立实体，轮胎表面添加防滑胎纹的浮雕特征，轮毂上的辐条镂空结构通过圆周阵列特征完成，保证轮组的动平衡结构合理性。脚踏区域采用防滑纹理贴面设计，通过表面贴图与凹凸纹理映射实现防滑纹路的质感还原，固定绑带的安装支架采用钣金特征建模，还原金属冲压件的弯折形态与安装孔位。材质渲染阶段，主体框架赋予高光亮面红色烤漆材质，调整反射参数模拟金属基材表面的烤漆质感；轮胎赋予哑光黑色橡胶材质，添加细微的颗粒凹凸贴图还原橡胶表面的粗糙触感；轮毂赋予亮蓝色工程塑料材质，调整高光参数区分塑料与金属的质感差异；脚踏防滑面赋予碳纤维纹理材质，搭配哑光防滑颗粒质感，还原真实脚踏的摩擦属性。场景渲染采用纯白渐变背景，添加三点布光系统：主光源从侧上方打亮主体结构，突出镂空框架的光影层次；辅助光源补充暗部细节，避免轮组下方出现死黑区域；轮廓光勾勒主体边缘，提升模型的立体感。设计思路上，该模型还原了Skike跨式轮滑的核心结构逻辑，兼顾运动器材的轻量化需求与结构强度要求，所有可动部件的装配关系均在建模中预留配合间隙，既保证外观的视觉还原度，也满足结构设计的合理性，可用于运动器材结构展示、产品外观方案验证等场景。
