Tautliner重型挂车主框架结构模型

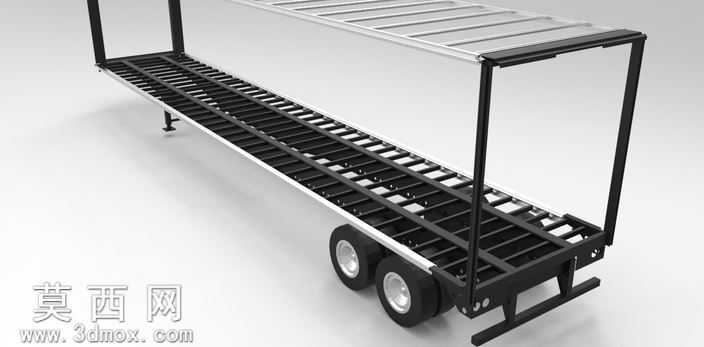

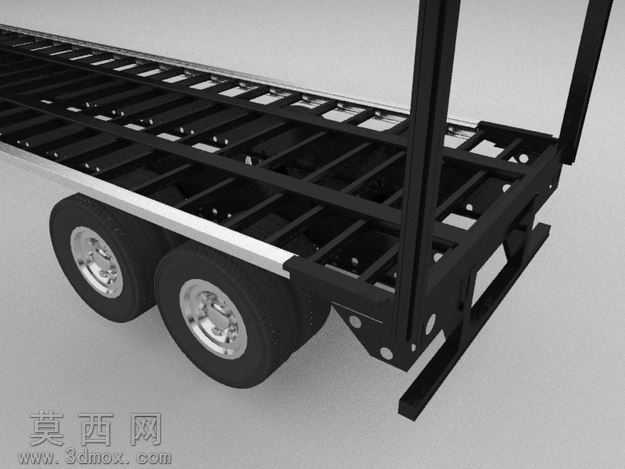

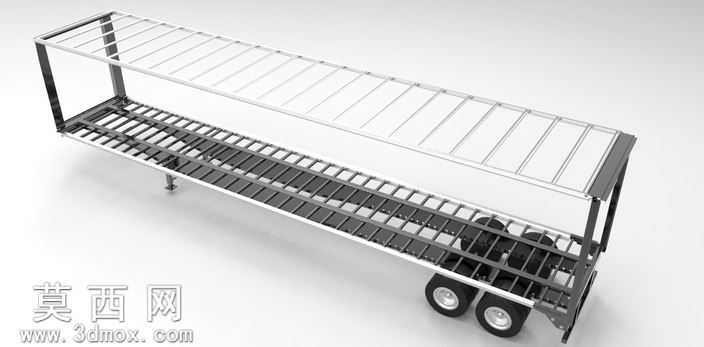

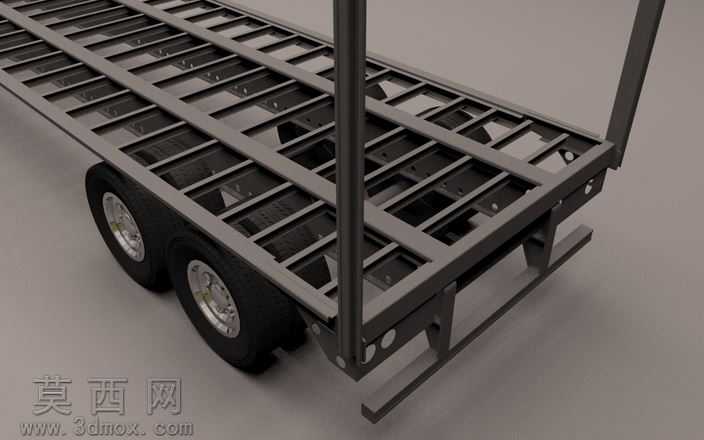

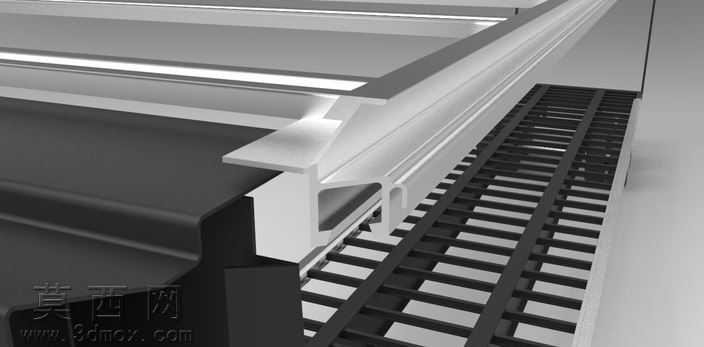

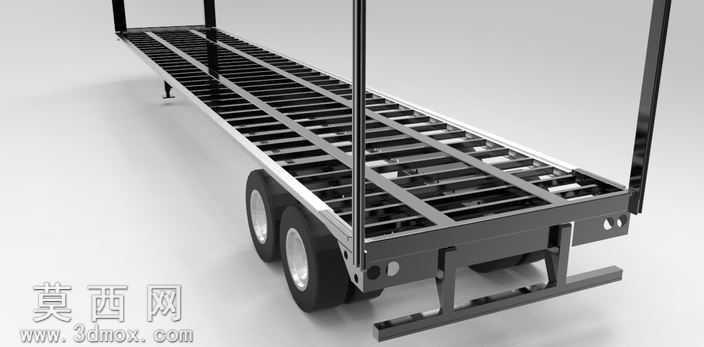

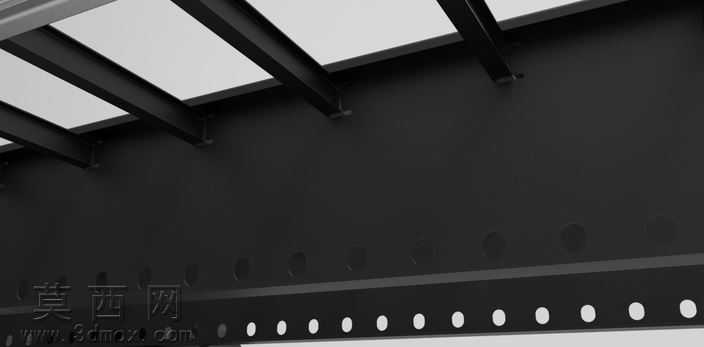

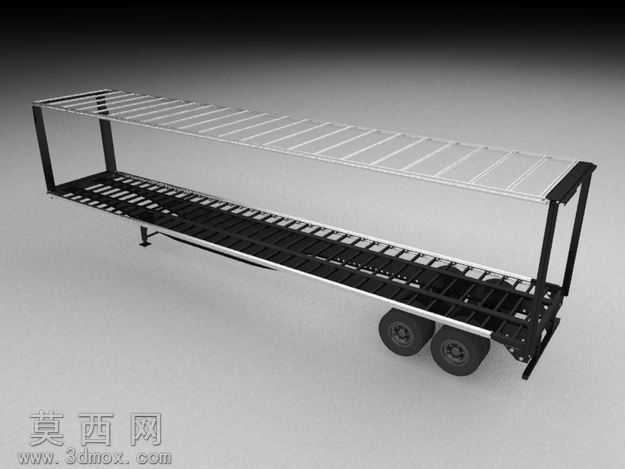

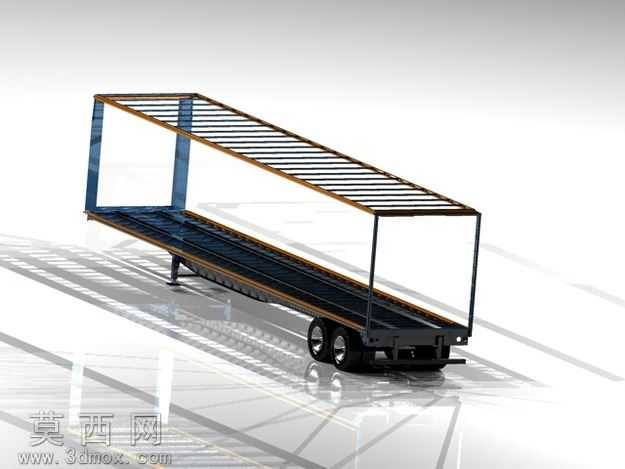

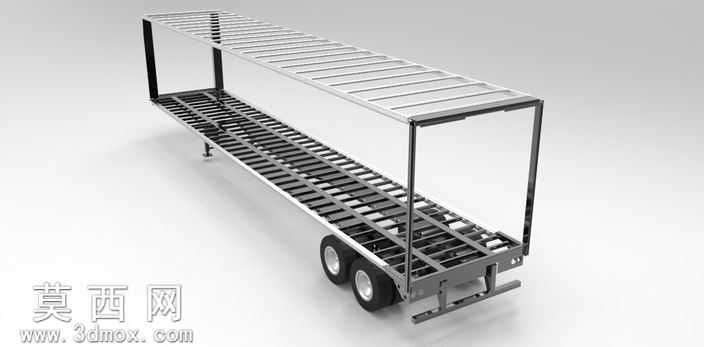

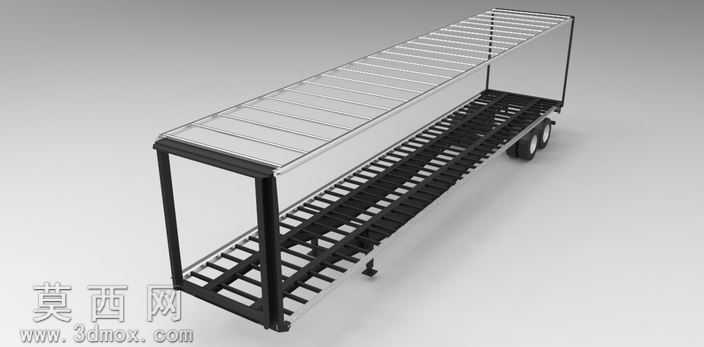

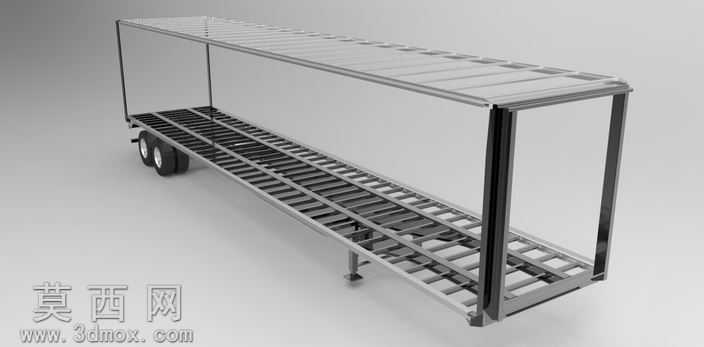

本模型为Tautliner半挂车主框架的三维结构设计，建模过程严格还原重型铝制挂车车架的真实构造逻辑，以1:1比例还原实车框架的尺寸比例与装配关系。建模阶段先以基准轴与基准面搭建整体定位体系，先完成底部承载格栅的骨架搭建：底部纵梁采用变截面铝型材结构，横梁按等距排布形成格栅式承载平台，每根横梁与纵梁的连接节点都做了贴合实际焊接装配的结构处理，预留了后续安装车桥、支腿、侧帘固定件的接口位置。随后完成顶部顶篷框架的建模，顶部纵梁与底部纵梁通过前后端的竖向立柱连接，形成稳定的长方体笼式承载结构，立柱与上下梁的连接位置做了加强角件的结构设计，还原实车的抗扭加固设计。模型对双后桥的安装位、前部牵引销连接位、侧部支撑支腿的安装结构都做了精细化还原，轮胎与轮毂的装配位置完全匹配实车的轮距参数。材质渲染阶段，主体框架采用磨砂铝合金材质，还原铝制挂车的金属质感与表面肌理，轮胎采用黑色橡胶材质，表面添加细微的胎纹纹理与橡胶哑光质感，支腿部分采用金属镀锌材质，区分不同部件的材质属性。渲染时采用柔和的影棚布光，突出框架的镂空结构与金属轮廓，清晰展现各部件的装配关系与结构层次。设计思路上，该模型聚焦挂车核心承载框架，省略了外覆侧帘、厢板等非承载部件，直观展现笼式车架的力学传递路径：底部格栅承担货物载荷，通过纵梁传递至后桥与前部牵引结构，竖向立柱与顶部框架形成整体抗扭结构，保障挂车行驶过程中的结构稳定性，整体模型结构严谨，各部件的连接逻辑清晰，可用于挂车结构教学、改装设计参考以及相关承载结构的力学分析参考。
