北极星后轮驱动传动系统结构模型

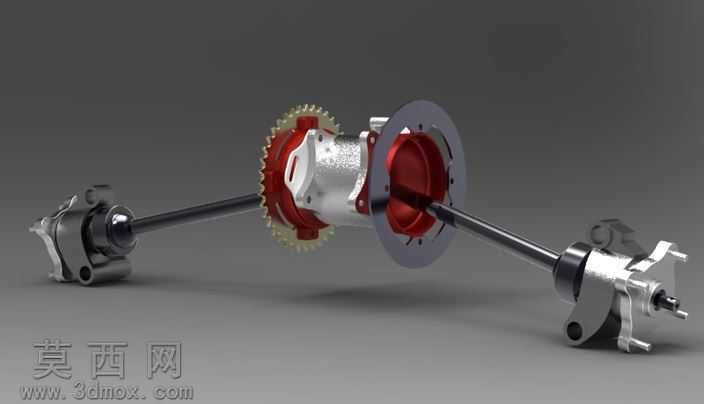

本模型为全地形车后轮驱动传动总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一处装配尺寸进行精准校准，确保各部件间的装配公差符合实际加工与装配要求。模型完整还原了后轮驱动系统的核心组成结构，包含左右传动半轴、中央差速器总成、从动链轮、通风式刹车盘、轮毂连接支座等核心部件，各部件间的装配关系清晰明确，可直观呈现动力从链轮输入后，经差速器分配至两侧半轴、最终传递至轮毂的完整动力传递路径。建模过程中对金属部件采用了贴合实际的金属材质渲染设置，差速器壳体的铸铝质感、半轴的高强度合金钢质感、刹车盘的耐磨铸铁质感、链轮的齿部淬火金属质感都通过材质参数调整得到真实还原，红色的差速器端盖与银灰色金属主体形成清晰视觉区分，既提升了渲染图的视觉表现力，也能让观看者快速区分不同功能的部件。结构设计上，该驱动总成适配巴哈越野车型的使用场景，差速器壳体采用高强度轻量化结构设计，在保证结构强度的前提下尽可能降低簧下质量，提升越野行驶时的悬挂响应性能；半轴采用等速传动结构，可在车轮跳动时保持稳定的动力输出，避免传动过程中出现转速波动；刹车盘采用大直径通风式结构，匹配越野场景下频繁制动的散热需求，链轮齿数经过传动比匹配计算，可适配大扭矩低转速的越野动力输出特性。模型在细节处理上还原了轴承安装位、油封配合面、连接螺栓孔等装配细节，每一处连接结构都符合机械设计的工艺要求，既可以作为越野车辆传动系统的教学演示模型，也能为巴哈赛车、全地形车的后轮驱动系统设计提供结构参考，帮助设计人员快速理解后轮驱动桥的整体布局与部件配合逻辑，缩短同类产品的设计研发周期。
