带CIP清洁功能的50立方乳制品搅拌混合罐

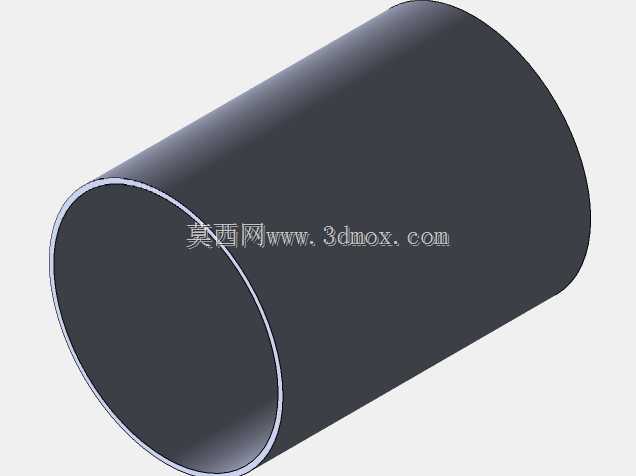

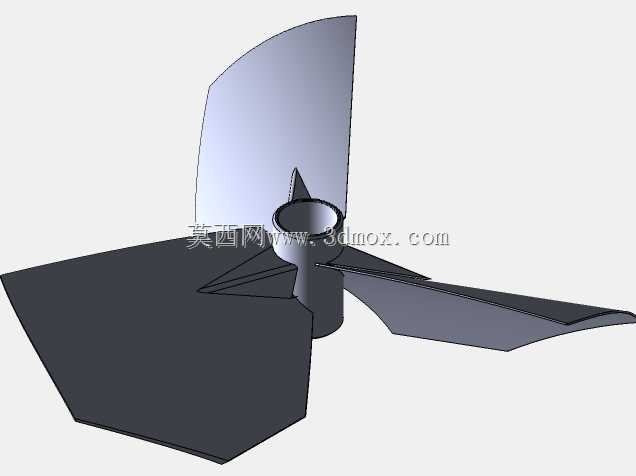

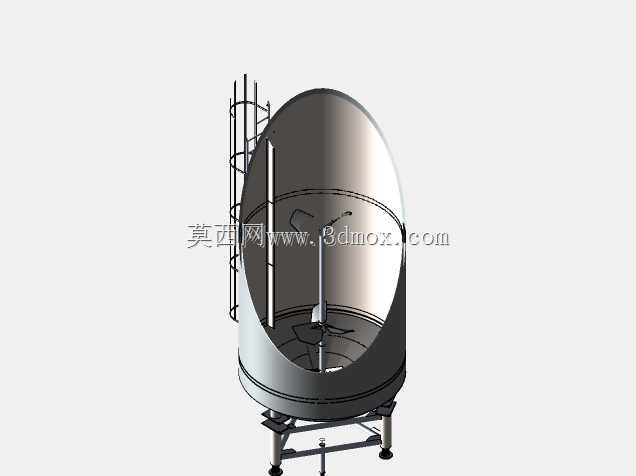

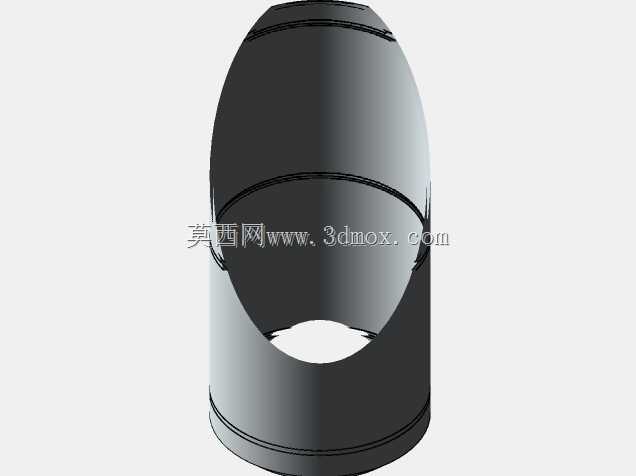

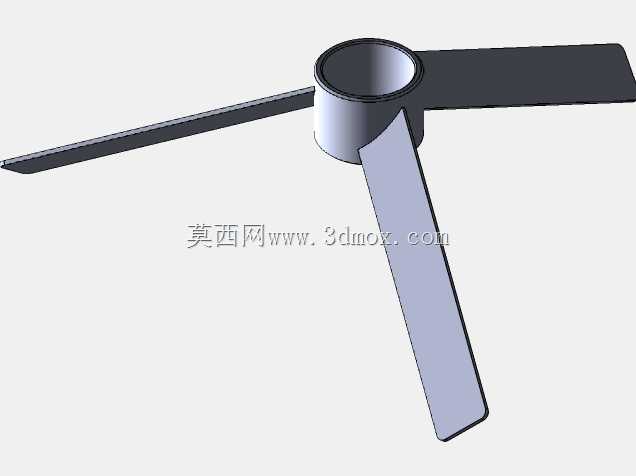

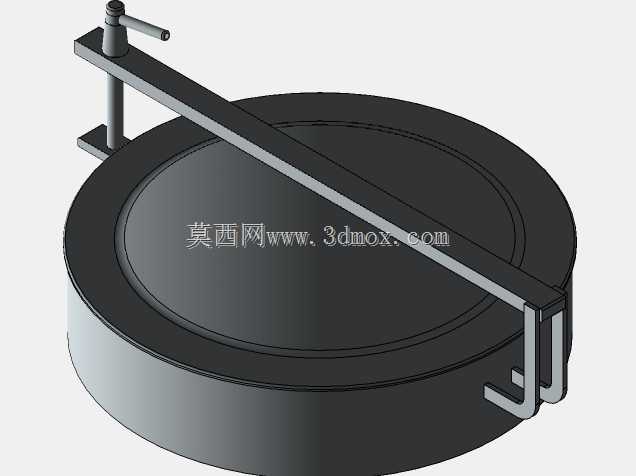

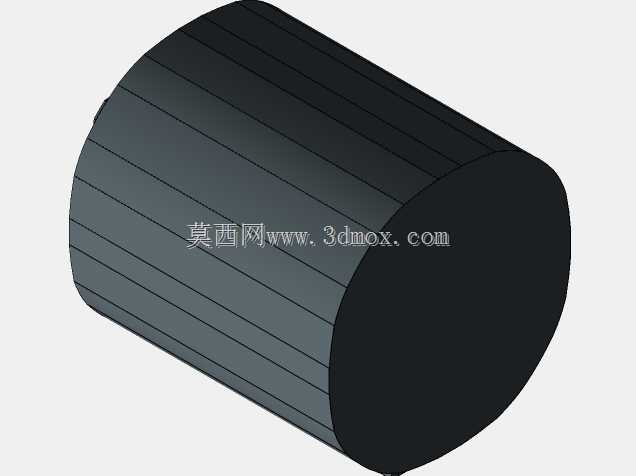

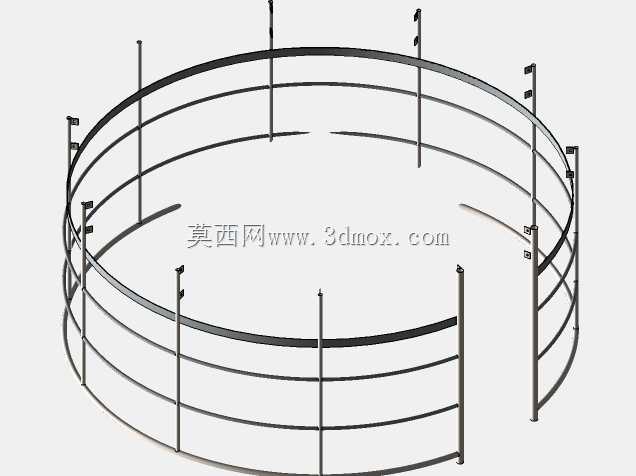

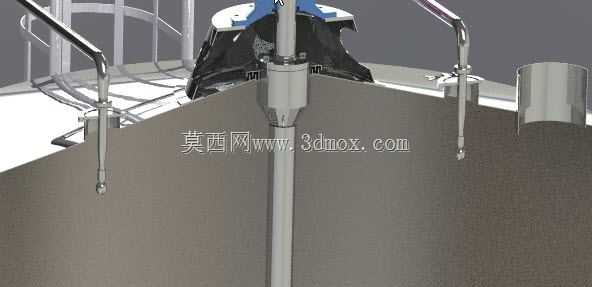

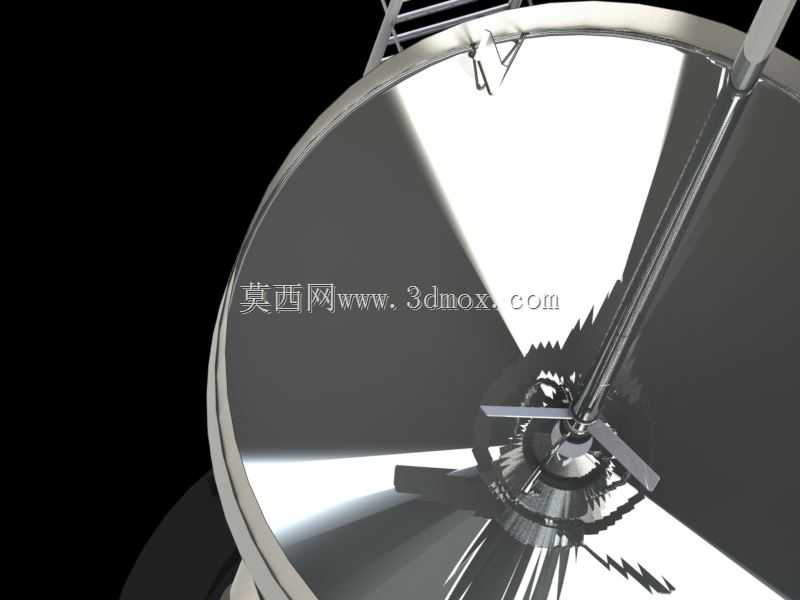

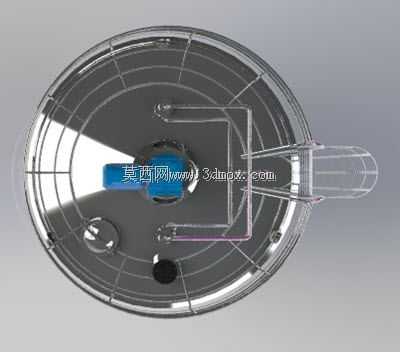

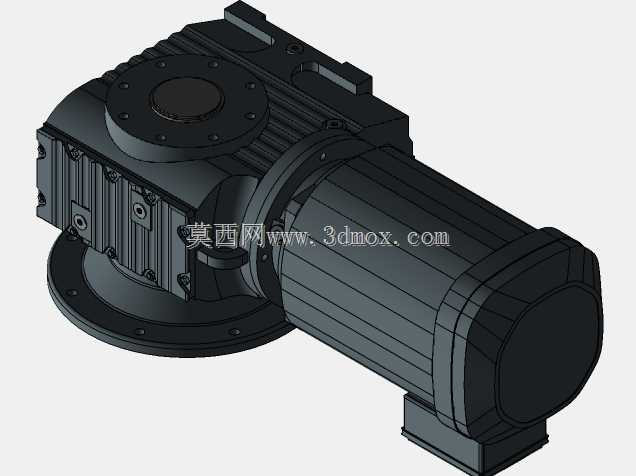

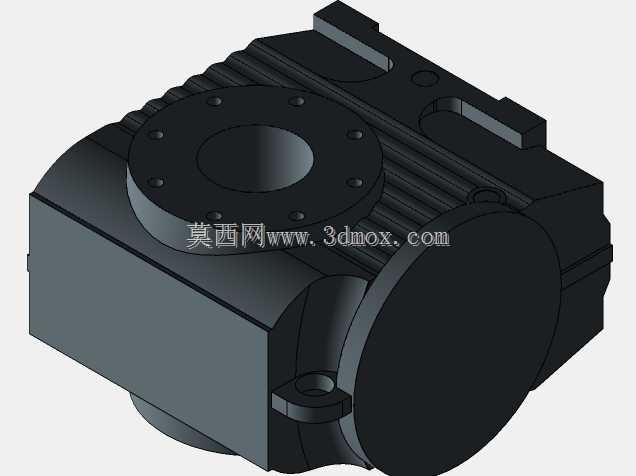

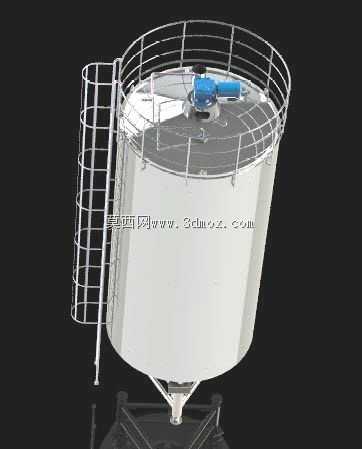

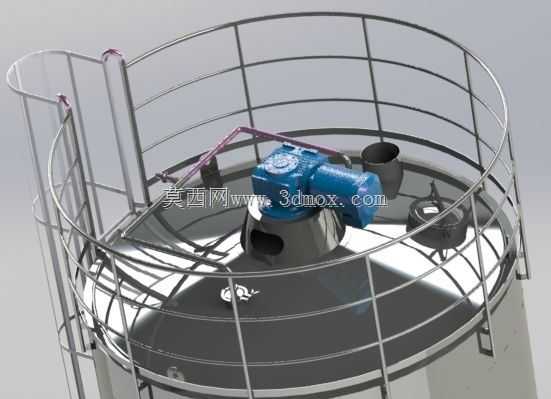

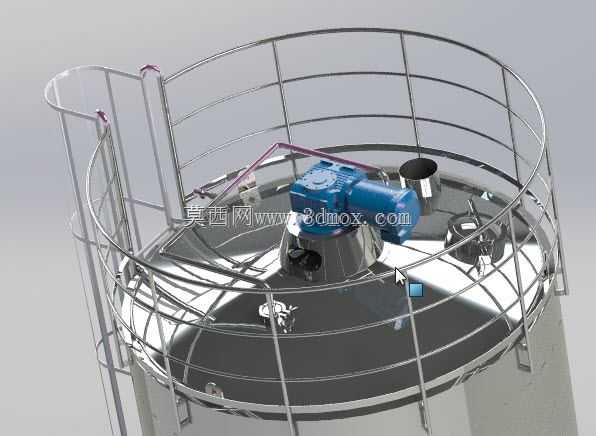

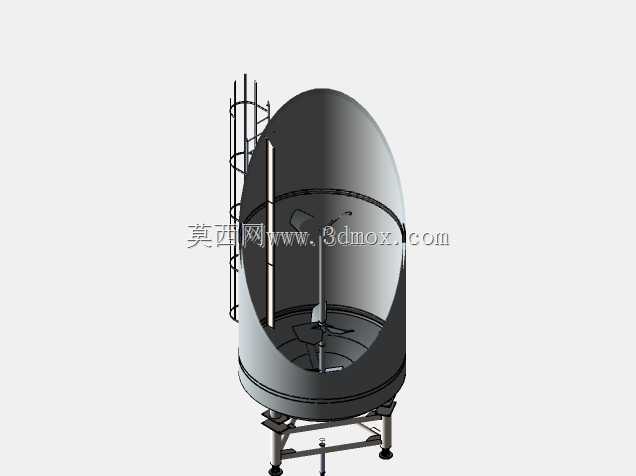

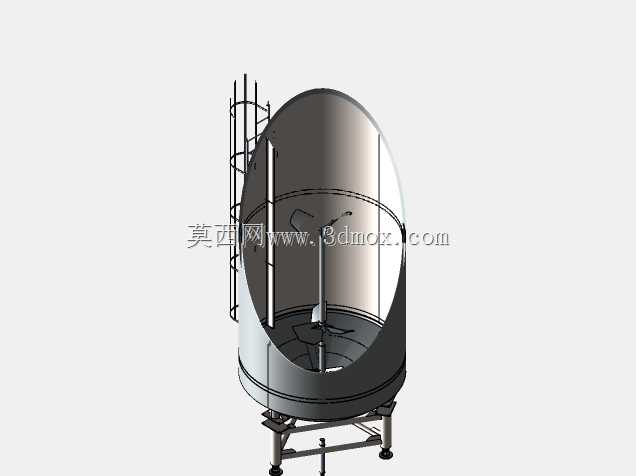

　　在乳制品加工生产线的前处理工段，这类带顶置搅拌机构的立式混合罐是核心物料处理单元，主要承担鲜奶暂存、配料混合、均质前缓冲等工艺职能，50立方米的有效容积刚好匹配中型乳品厂单批次10-15吨液态乳的处理节拍，可衔接上游收奶管线与下游巴氏杀菌、均质设备，避免物料输送过程中的断流或积压问题。从结构设计逻辑来看，罐体采用立式圆筒形结构，顶部设置环形安全护栏，护栏高度符合生产区域高空作业防护标准，预留的操作平台空间可满足运维人员定期检查搅拌密封件、清洁顶部进料口的作业需求，护栏的开门位置对应顶部人孔与搅拌驱动单元的检修位，无需额外搭设临时工装即可完成常规维护作业。顶部配置的减速驱动单元直接与搅拌轴刚性连接，叶轮采用轴流式桨叶结构，

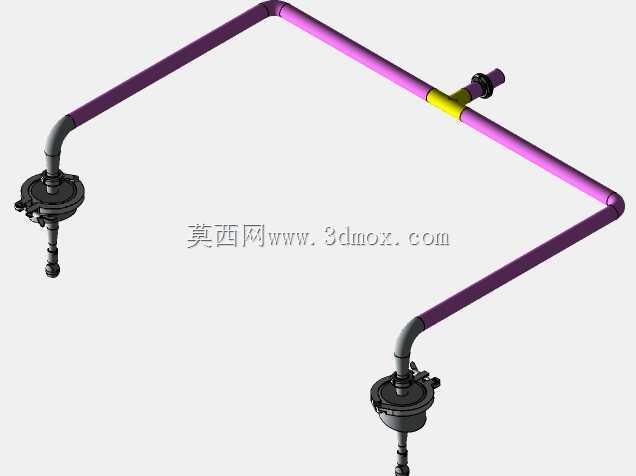

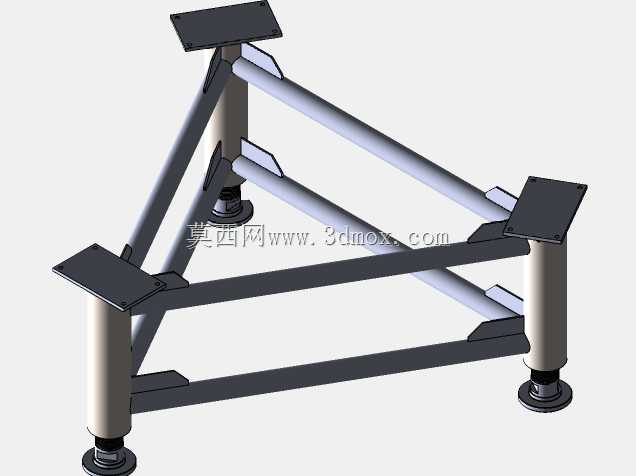

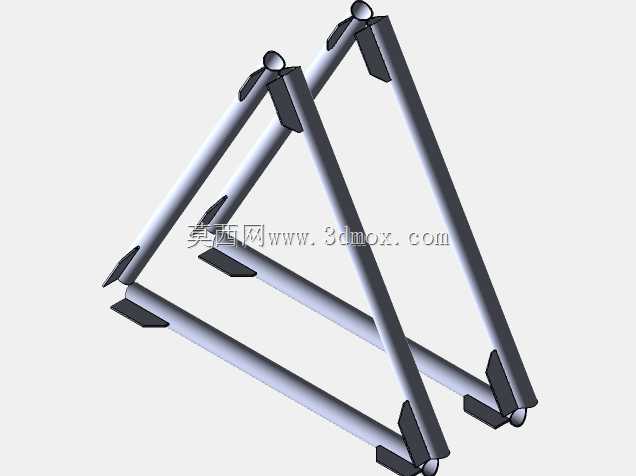

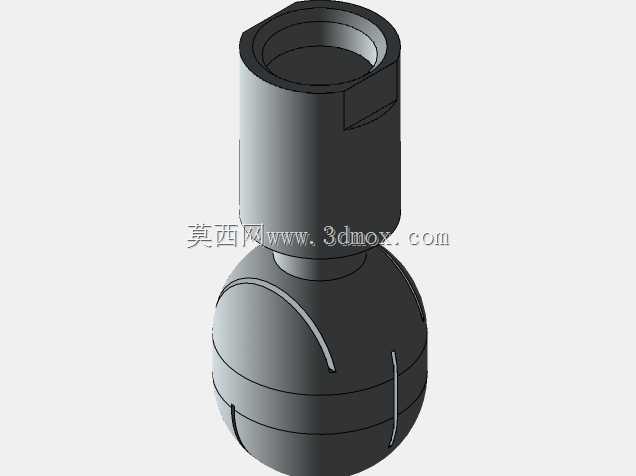

　　运转时可推动罐内物料形成轴向大循环，避免乳脂肪上浮导致的物料分层，针对乳制品易挂壁、易残留的特性，搅拌桨叶外缘与罐体内壁的间隙控制在合理范围，既不会因为间隙过小刮蹭内壁造成金属碎屑污染，也不会因为间隙过大导致壁面残留物料无法参与循环混合。设备集成的CIP在位清洁系统是设计的核心亮点，无需拆解罐体与搅拌机构，即可通过内置的喷淋球完成罐内壁、搅拌轴、桨叶表面的全流程清洁，清洁介质可覆盖所有与物料接触的表面，无清洁死角，符合食品接触设备的卫生设计要求，清洁后的废液可通过罐底的排净口完全排出，不会出现积液残留导致的微生物滋生问题。从安装边界来看，罐体底部采用支腿式支撑结构，支腿的分布圆直径经过载荷校核，

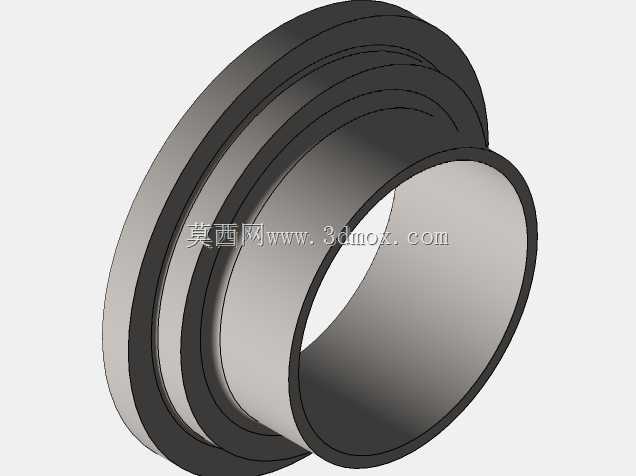

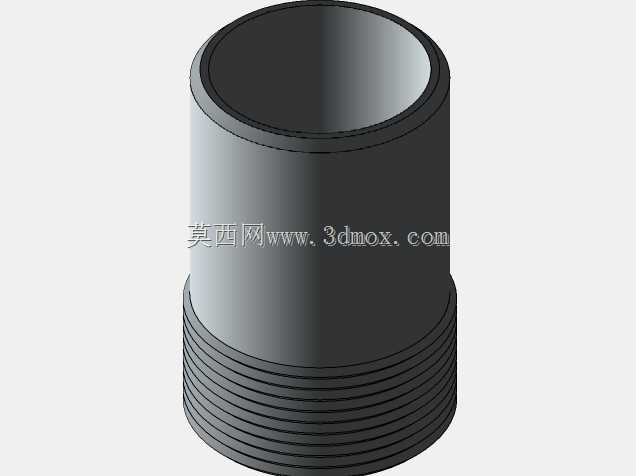

　　可承受满罐状态下物料与罐体自重的总载荷，安装时需保证罐体垂直度偏差不超过千分之一，避免搅拌轴运转时出现偏磨导致密封失效。顶部的进料口、人孔、呼吸阀、CIP接口的布局经过优化，各个接口之间预留足够的管线安装空间，不会出现管线干涉的问题，驱动电机的接线盒位置朝向操作侧，方便电气布线与日常巡检。在实际生产场景中，这类罐体除了用于纯奶、酸奶基料的混合，还可适配含乳饮料、复原乳的配料工序，搅拌转速可根据物料粘度调整，针对高粘度的发酵乳基料可降低转速避免破坏物料组织状态，针对低粘度的液态奶可提高转速缩短混合时间。罐体顶部的辅助开口还可根据工艺需求加装温度传感器、液位计、取样阀等附件，所有与物料接触的部件表面都做了镜面抛光处理，

　　粗糙度满足食品级卫生要求，不会出现物料粘附的问题。在建模过程中，需要重点关注搅拌轴的同轴度公差、护栏的安装间隙、各个管口的方位角一致性，避免实际生产安装时出现管线对接偏差、搅拌运转抖动等问题，罐体的壁厚根据物料静压、外部载荷计算确定，既满足强度要求也不会造成材料浪费，顶部护栏的横杆间距、踢脚板高度都符合安全生产规范，可防止运维工具或小零件掉入罐内造成异物污染。
