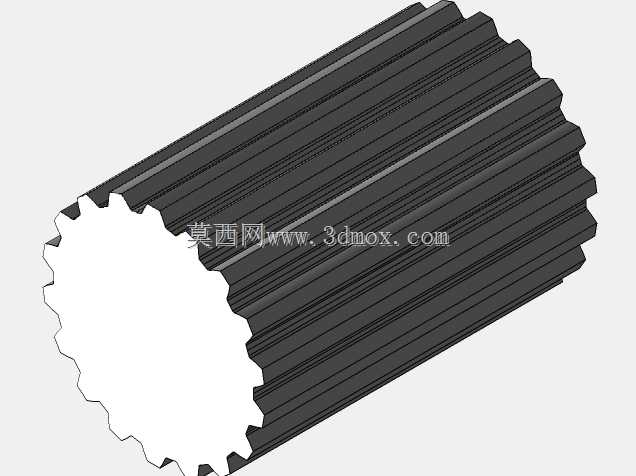

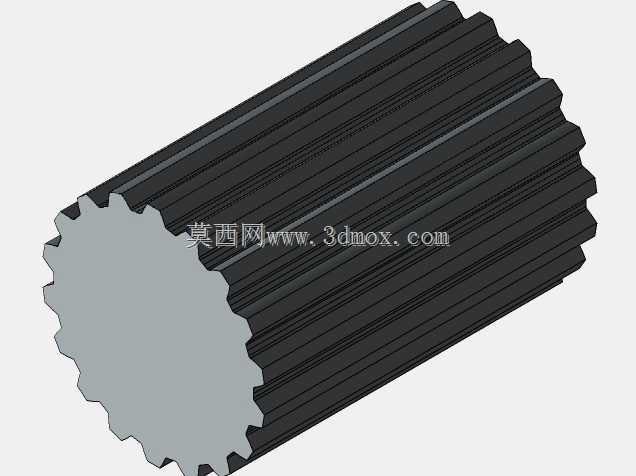

DIN5480标准渐开线花键连接轴结构

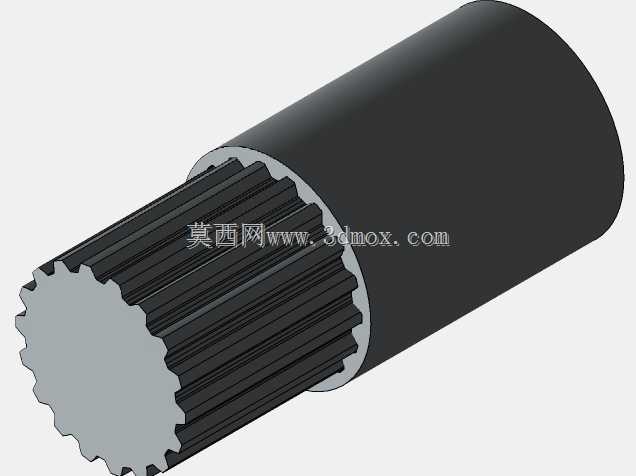

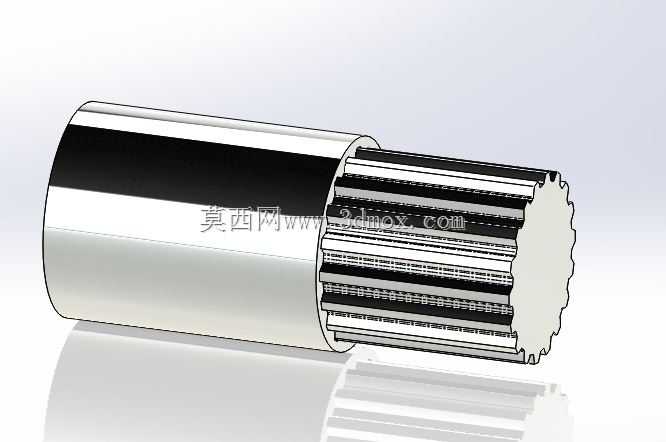

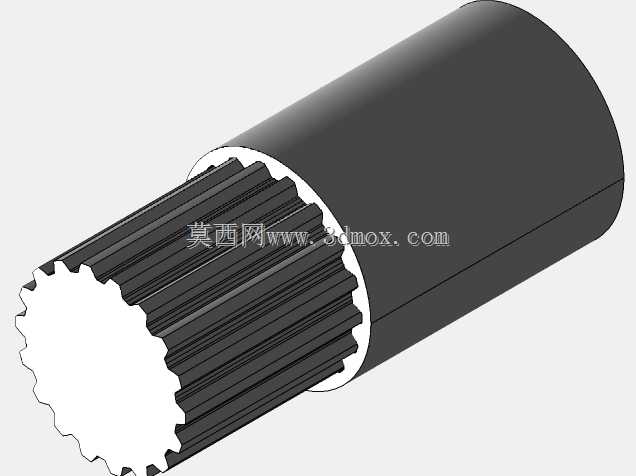

　　在重载传动的工况场景里，花键连接的可靠性直接决定整套传动链路的运行寿命，这类基于DIN5480标准设计的花键轴结构，常见于工程机械行走机构、工业减速机输入输出端、重型机床主轴传动单元这类需要同时传递大扭矩、承受一定径向载荷的装配位置。不同于普通平键连接仅靠单键侧面承压传力的结构，渐开线花键依靠周向均匀分布的多齿同时啮合受力，齿面接触应力分布更均匀，即便在频繁正反转、启动冲击载荷较大的工况下，也不会出现单键压溃、键槽开裂的失效问题。从实际装配逻辑来看，这类花键轴的外齿段需要和配套的内花键轮毂形成间隙可控的配合，轴段的光滑圆柱面一方面作为装配导向面，在压装或者热装过程中引导内花键件精准对位，避免齿面出现偏载刮伤，

　　另一方面光滑轴段也会作为轴承安装位，和滚动轴承内圈形成过盈配合，承担轴系转动过程中的径向支撑作用，保证整个转动副的同轴度误差控制在允许范围内。设计这类花键结构时，首先要匹配传动链路的额定扭矩需求，确定花键的模数、齿数以及齿面接触强度，齿侧的配合精度需要根据应用场景调整：如果是需要频繁滑移换挡的传动位置，会选用较大的侧隙保证滑移顺畅，如果是固定连接的传动位置，则选用较小的过渡配合保证对中精度，避免传动过程中出现齿面敲击异响。花键齿的端部会做微小的倒角处理，这个细节结构并非冗余设计，一方面是在装配时起到导入作用，降低装配对位的难度，另一方面可以消除齿端的应力集中，避免在交变载荷作用下齿端萌生疲劳裂纹。轴段的长度设计需要严格匹配安装边界，

　　光滑圆柱段的长度要适配所选轴承的宽度、密封件的安装空间以及端盖的压紧余量，花键段的有效啮合长度要覆盖轮毂的整个配合宽度，保证所有轮齿都能均匀参与传力，避免局部齿面载荷过大出现过早磨损。在实际设备运维过程中，这类花键连接结构的失效大多不是因为齿根弯曲强度不足，而是装配时对中偏差过大导致的偏载磨损，或是润滑不到位引发的齿面胶合，所以在三维建模阶段就需要严格控制花键齿的形位公差，保证齿向误差、齿距累积误差都在标准允许的范围内，同时在轴段上预留润滑脂加注的通道结构，让啮合齿面能持续得到润滑，降低运行过程中的摩擦损耗。不同于矩形花键的齿侧为直线型，渐开线花键的齿廓为渐开线，加工时可以采用滚齿、插齿的工艺一次成型，加工精度更容易保证，

　　而且齿根处的圆角过渡结构让轴的截面突变更小，轴的整体抗扭刚度比同尺寸的矩形花键轴更优，在相同的轴径尺寸下能传递更大的扭矩，这也是这类花键结构在重载传动领域被广泛应用的核心原因。在做整机结构布局时，这类花键轴的安装位置需要预留足够的装配操作空间，保证装配时能顺利将内花键件沿轴向推入啮合位置，同时轴端的固定结构要设计合理，无论是采用圆螺母锁紧还是轴端挡圈固定，都要保证锁紧力均匀作用在轮毂端面，避免轮毂出现倾斜导致花键齿偏载。另外花键轴的材质选择通常会选用中碳合金钢经过调质处理，齿面再做高频淬火提升硬度，保证芯部有足够的韧性承受冲击载荷，齿面有足够的硬度抵抗磨损，这样的材质搭配能让零件的使用寿命匹配整机的大修周期，减少运维过程中的零件更换频次。
