多标准规格带设计表V型传动三角带

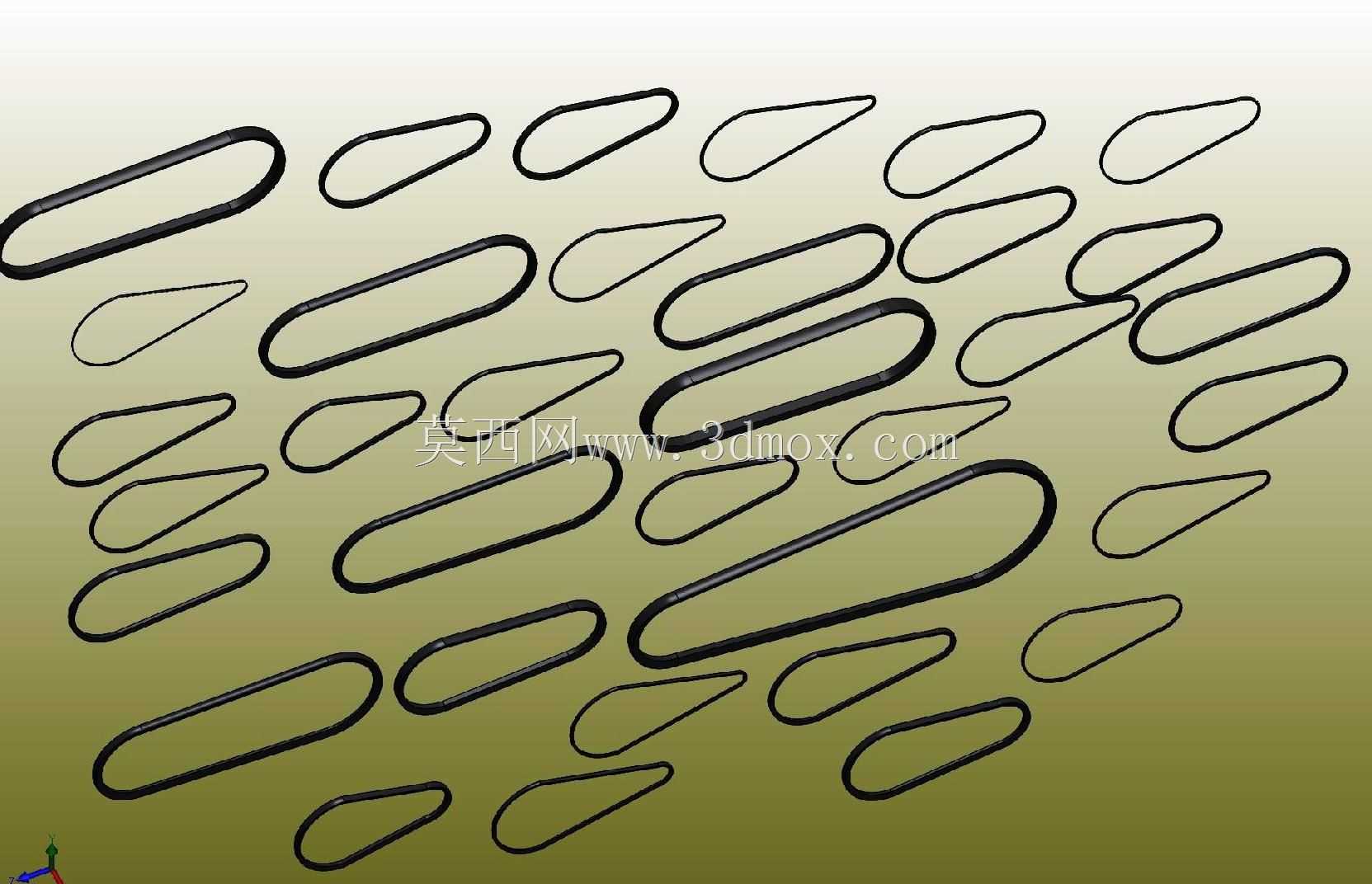

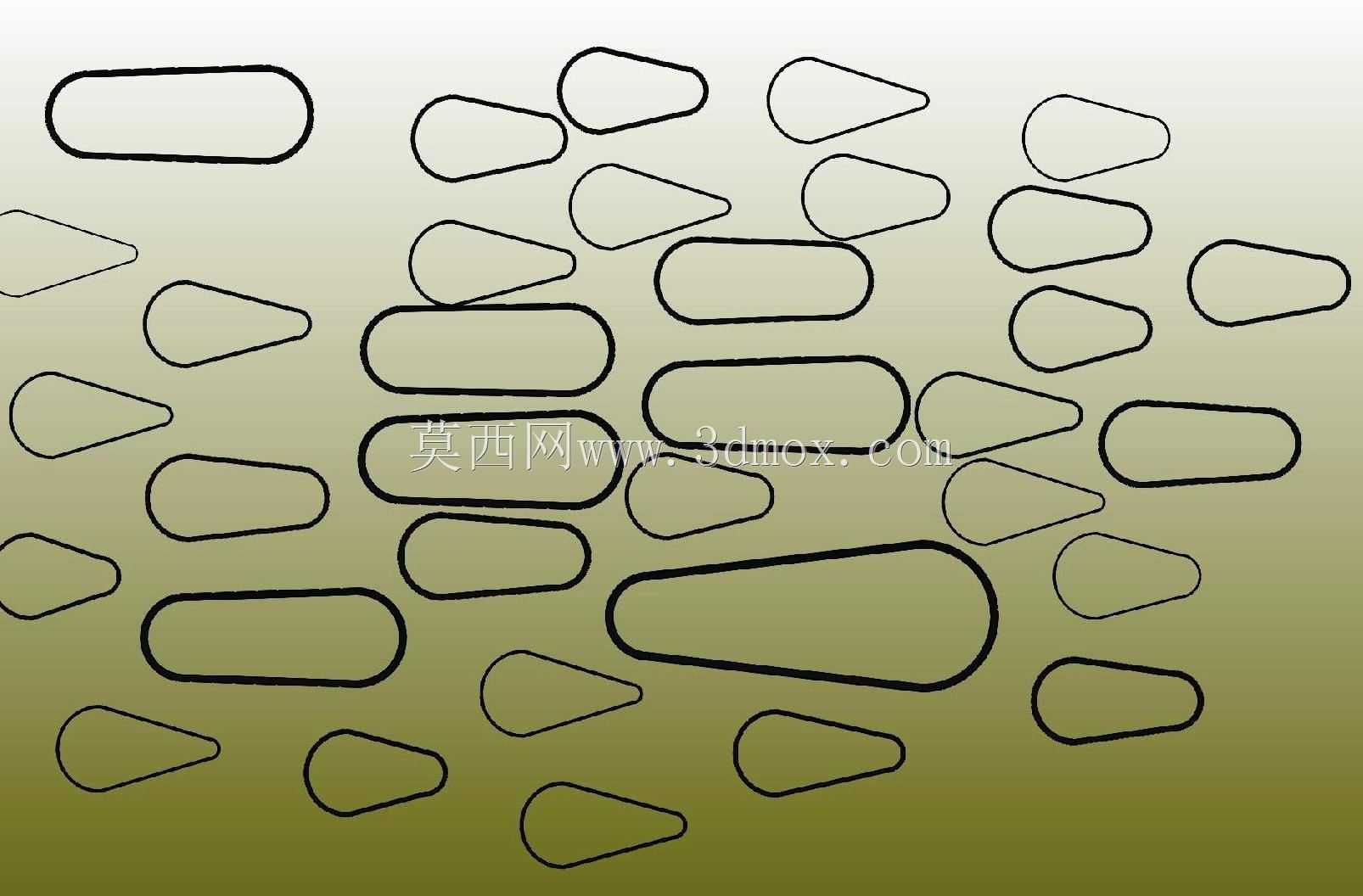

　　在工业传动系统的设计选型工作中，带传动是应用覆盖范围极广的动力传递形式，其中V带依靠楔面摩擦的传动原理，相比平带能在相同张紧力下提供更大的传动摩擦力，传递更高的额定功率，同时具备缓冲吸振、运行平稳、过载打滑保护核心动力部件的特性，在各类工业设备、农业机械、工程机械、轻工产线的动力传输环节都有大量应用。本次完成的带设计表V带模型，覆盖了目前全球主流工业体系下的常用V带标准规格，包含ISO、DIN、BS、ANSI、ASAE、SAE等多个标准体系下的经典横截面、窄横截面、轻型横截面、窄横截面公制等全系列截面型号，能满足不同地区、不同行业、不同服役场景下的传动设计选型需求。

　　从实际工程应用的场景来看，不同截面规格的V带适配的功率区间、转速范围、传动中心距都有明确的工程边界：窄型V带的横向刚度更高，适用于重载、高转速、传动中心距偏小的紧凑传动布局，常见于机床主轴传动、空压机动力输入、工业泵组传动等场景；轻型横截面的V带弯曲应力更小，适用于小带轮直径、中低功率的轻工设备、家用机具、小型农机的传动场景；经典横截面的通用V带适配性最广，在常规工业传动、农业机械、输送设备的动力传递环节应用量最大。模型配套的设计表将所有规格的截面参数、节线长度、带轮适配槽型参数做了结构化整合，设计人员在开展传动系统布局时，无需反复查阅不同标准的纸质手册，可直接通过设计表参数快速匹配对应工况的V带型号，直接调用对应规格的三维模型完成装配布局，大幅减少标准件建模的重复工作量。

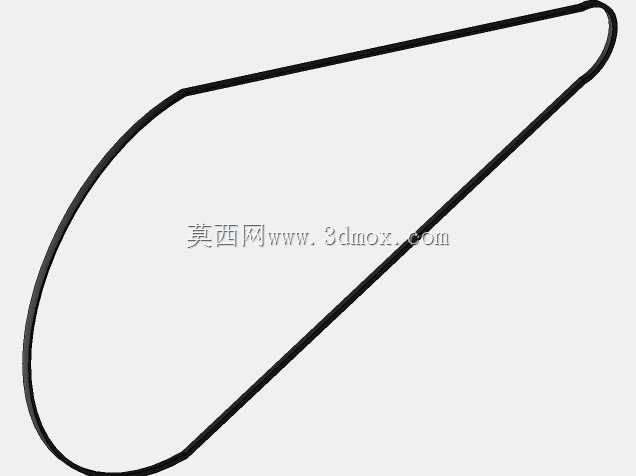

　　在产品功能特性层面，V带的核心作用是在主动带轮和从动带轮之间传递旋转动力，通过合理的张紧力设置，既能保证额定工况下的动力传递效率，也能在设备出现过载卡滞时通过带身与带轮槽的微量打滑，避免动力端的电机、内燃机等核心部件出现过载损坏，同时V带本身属于易损易耗件，后期维护更换成本低，不需要复杂的润滑、密封配套结构，相比齿轮传动、链传动的后期维护难度更低。本次建模过程中，严格遵循各标准规定的V带截面轮廓参数，还原了V带工作段的梯形截面形态、带身的环形闭环结构，同时考虑到实际装配过程中V带存在的安装张紧调整余量，模型的长度参数预留了合理的公差适配区间，方便设计人员在布局带轮中心距时，匹配对应的张紧调节行程，避免出现安装时带长过短无法装配、或是带长过长张紧力不足导致打滑丢转的问题。

　　从设计思路的角度出发，这类标准传动件的建模核心不是追求复杂的曲面造型，而是要保证所有规格参数的准确性、系列化调用的便捷性，以及装配过程中的干涉检查有效性。很多设计人员在自行建模V带时，容易忽略不同标准下V带的截面角度、节线位置、顶面宽度、高度的细微差异，导致后续生成工程图时出现参数错误，或是装配到带轮上时出现面干涉、间隙不合理的问题。本次模型通过系列化设计表的形式，将所有标准规格的参数做了统一管控，切换不同规格时，模型会自动更新对应的截面尺寸、环形长度、弯曲弧度，完全匹配对应标准带轮的槽型尺寸，在开展三维装配干涉检查时，能直观验证带轮中心距是否合理、带身与周边护罩、机架部件是否存在运动干涉，提前规避现场安装时出现的结构冲突问题。

　　在外形尺寸与安装边界层面，不同规格V带的最小适配带轮直径有明确的工程限制，若带轮直径小于对应规格V带的最小许用值，会大幅提升V带工作时的弯曲应力，加速带身的疲劳损坏，缩短使用寿命。模型在设计时也将各规格的最小带轮适配参数整合到设计表中，设计人员选型时可直接核对自身设计的带轮直径是否满足要求，同时模型的环形路径严格按照带轮的中心距、节圆直径生成，还原了V带安装后紧边与松边的自然弧度形态，在做运动仿真时，能更真实地模拟带传动的运行状态，验证传动系统的动态干涉情况。对于传动系统布局中常见的多根V带并联传动的场景，也可直接调用对应数量的同规格模型完成排布，快速完成多槽带轮的装配布局，不需要逐根重复建模。

　　在实际的设备维护与备件替换场景中，这类覆盖全标准规格的V带模型也能帮助运维人员快速匹配对应备件型号，避免因为标准体系差异导致的备件采购错误，比如出口设备需要匹配对应地区的标准V带，或是老旧进口设备替换备件时，可直接通过模型参数核对对应标准的型号，减少备件采购的试错成本。对于传动系统的升级改造场景，比如原有经典截面V带传动需要提升传递功率、缩小传动结构体积，可直接在模型中切换为对应传动功率的窄型V带规格，同步调整带轮槽型参数，快速完成改造方案的三维布局验证，缩短方案迭代的周期。
