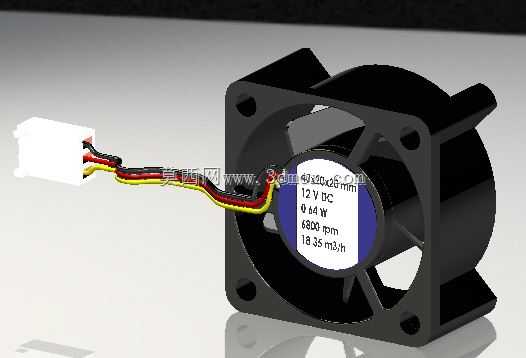

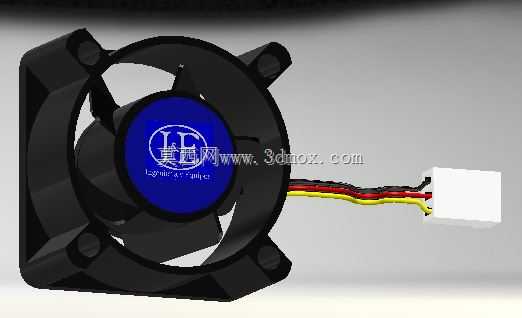

4020规格12V直流轴流散热风扇结构

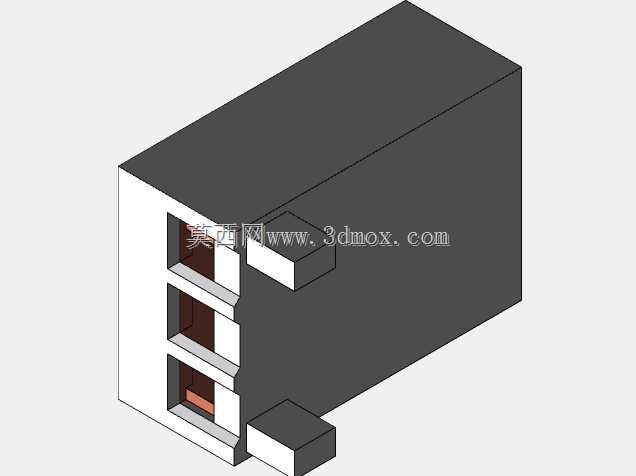

　　除了常规的电源正负极引线之外，第三根线是转速检测信号线，能给设备主控板反馈实时转速，方便系统做风扇故障检测、转速闭环调控，避免风扇停转导致核心器件过热损坏，引线末端接的是标准间距的插接端子，和市面上主流的主板、驱动板风扇插座直接适配，不用额外改线压接，能减少生产组装时的工序耗时。扇叶的设计采用了七片不等距弧形叶型，这种叶型不是随便做的造型，一方面是在有限的转速区间里提升风压与风量的平衡，既能吹透密集的散热鳍片间隙，也不会因为叶型切割气流产生过大的紊流噪音，另一方面不等距叶型能打散旋转时的固有频率，避免和设备壳体产生共振，降低整机运行时的异音问题，很多做小型NAS、迷你主机、工业交换机的结构工程师，选小风扇时都会优先考虑这类叶型设计，在消费电子、小型工控设备、嵌入式硬件的散热设计环节里，小尺寸直流轴流风扇是最常用的主动散热元件，这款40mm边长、20mm厚度的12V直流风扇，是紧凑型设备散热方案里的通用选型，适配很多安装空间受限的散热场景。日常做结构设计时，这类小风扇的选型首先要卡安装边界，它的外框是正方形结构，四个角预留的安装孔位是行业通用的孔距规格，不用额外改安装位就能适配绝大多数标准4020风扇的固定支架、机箱开孔或者散热鳍片组的安装位，外框的壁厚做了均匀化处理，既保证注塑成型时的收缩一致性，避免框体变形卡滞扇叶，也能在安装锁紧螺丝时提供足够的结构强度，不会因为螺丝锁紧力过大导致框体开裂变形。从功能特性上看，这款风扇采用三线引出设计，

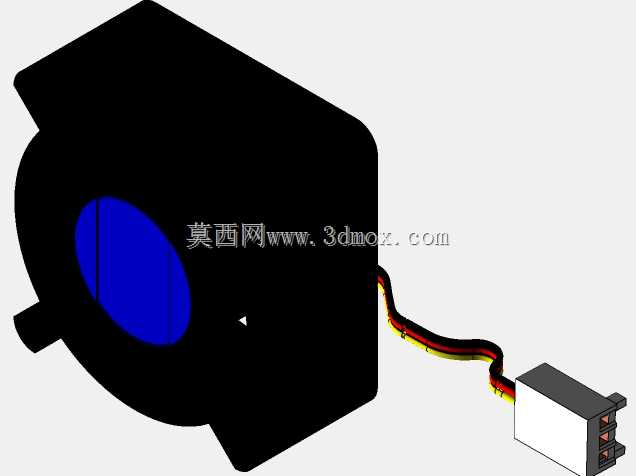

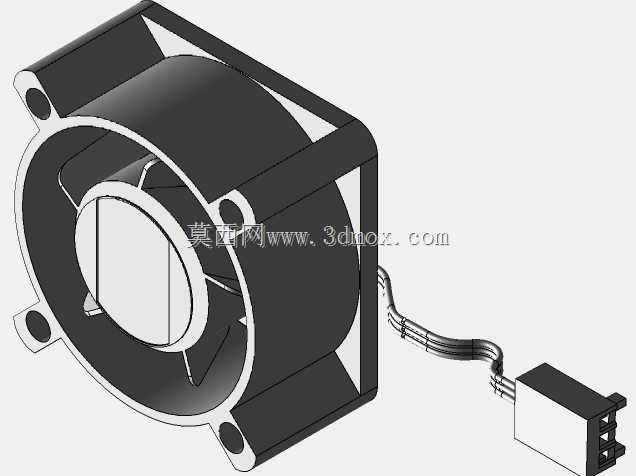

　　就是为了平衡散热效率和运行噪音。实际应用场景里，这款风扇的适配范围很广，小到桌面级的迷你主机、笔记本外置散热底座、路由器改装散热，大到小型PLC控制柜的局部散热、3D打印机喷头附近的散热风道、车载电子设备的通风冷却、LED驱动电源的舱内通风，都能用到这个规格的产品，因为12V的供电是电子设备里最常见的直流供电等级，不用额外做电压转换电路，直接从设备主板取电就能驱动。做三维建模的时候，这个模型把外框的安装沉孔、扇叶的曲面弧度、中心电机壳的配合台阶、引线出线的护线结构都做了还原，在做整机结构装配校验的时候，可以直接导入模型做干涉检查，确认风扇和周边的电容、散热片、壳体筋位之间有没有预留足够的安全间隙，尤其是扇叶和周边结构的间隙，

　　至少要留1mm以上的安全距离，避免生产组装时的公差累积导致扇叶刮擦周边零件产生异响。中心的电机部分是直流无刷结构，外转子的设计把驱动电路封在中心的定子基座里，模型还原了电机外壳和外框的连接筋结构，这几根连接筋的角度也做了优化，不是直连的径向筋条，而是顺着气流方向做了倾斜导流，减少气流经过筋位时的风阻损失，提升出风效率。外框的进风侧和出风侧做了不同的倒角处理，进风侧的大倒角能引导周边气流更顺畅地进入扇叶做功区域，降低进风紊流，出风侧的直角边能让吹出的气流更集中，减少气流扩散，提升远距离送风的风压，这些细节都是实际量产产品里经过多轮风洞测试优化出来的结构，不是随便画个方块加几个叶片就能达到的效果。在做设备散热仿真的时候，

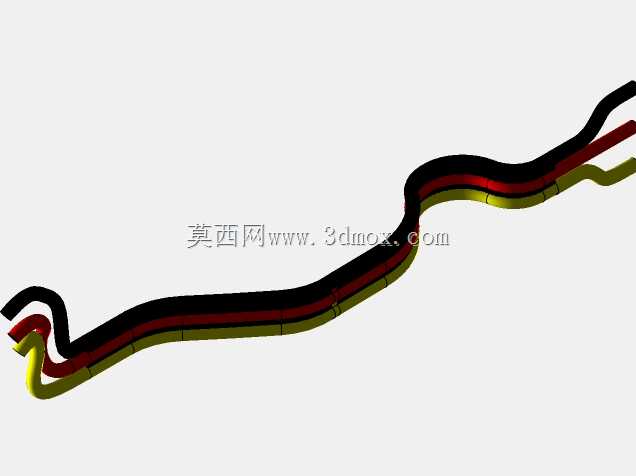

　　导入这个精准的风扇模型，能更准确地设定风扇的P-Q曲线边界，让热仿真的结果更贴近实际运行状态，避免因为模型简化导致仿真结果偏差，最后做出来的产品散热能力达不到设计要求。另外这个尺寸的风扇因为体积小，安装方式也很灵活，除了用螺丝直接固定之外，也可以用减震橡胶钉穿过安装孔固定，进一步降低风扇运转时的振动传递到壳体上，模型上的安装孔直径也适配常用的橡胶减震钉尺寸，做结构设计时不用再反复核对孔位大小。很多刚入行的结构工程师做小设备散热设计时，容易忽略风扇的出线位空间预留，这个模型把引线的出线方向、端子的尺寸都做了还原，装配检查时可以确认引线会不会被壳体压住、有没有预留足够的走线空间，避免组装时压破引线绝缘层导致短路问题。
