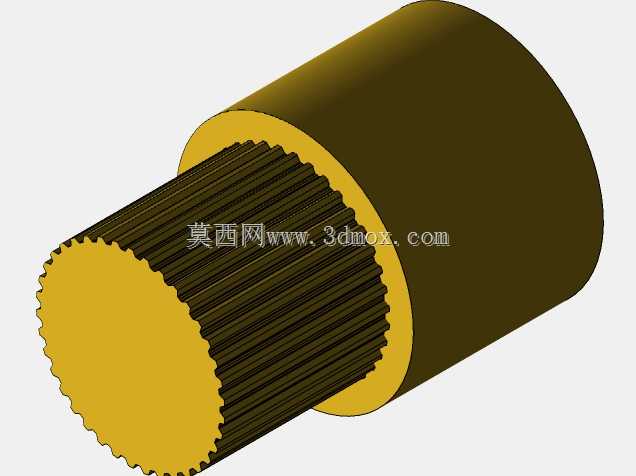

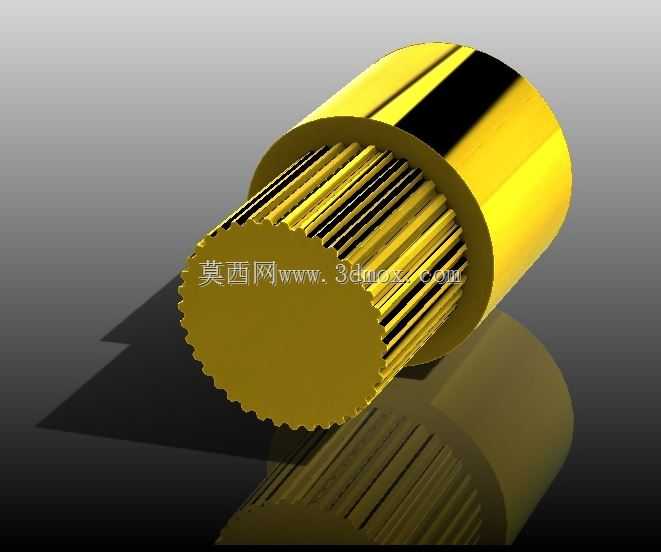

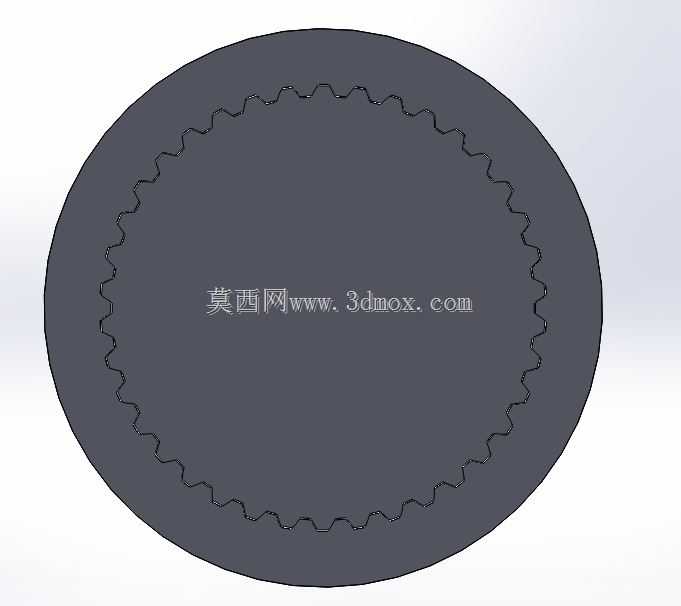

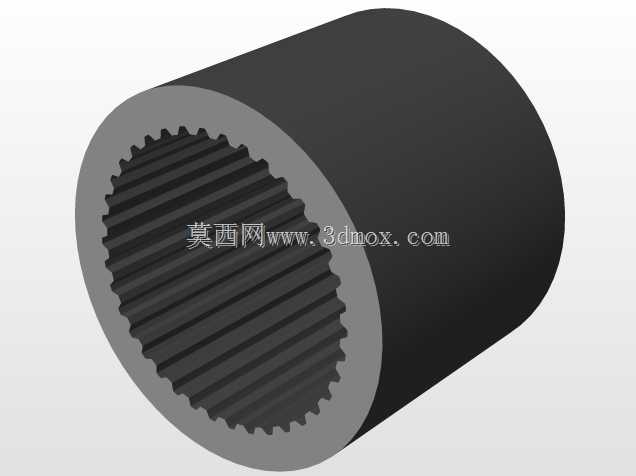

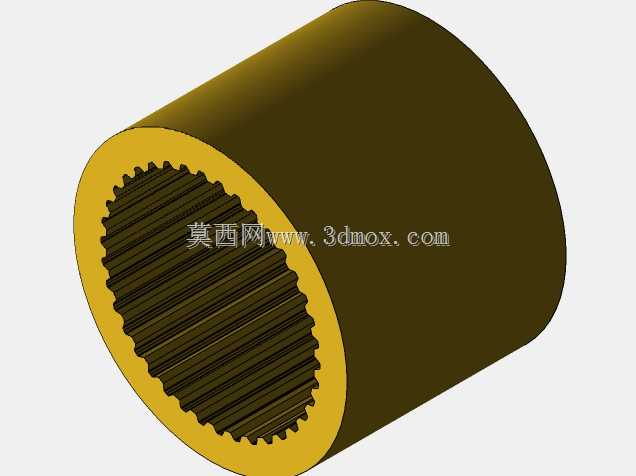

DIN5480标准渐开线花键轴传动构件

　　在重载传动的机械结构场景里，花键连接始终是轴与轮毂间传递大扭矩的核心结构形式，这款对应DIN5480标准的花键构件，日常会出现在风电增速箱的级间传动、重型工程机械的行走驱动轴、机床主轴的进给传动单元这类需要同时承受扭矩与径向载荷的位置。不同于普通平键连接仅靠单键侧面受力，这类花键结构沿轴体周向均匀分布多道渐开线键齿，和轮毂内齿槽啮合后，受力面沿圆周均匀分散，能在同等轴径下传递比平键连接高出30%以上的扭矩，同时键齿根部的渐开线过渡结构能大幅降低应力集中系数，在频繁正反转、冲击载荷的工况下，齿根开裂的失效概率会显著降低。做结构设计的时候，首先要卡准安装边界的尺寸约束，这款构件的基准直径、齿宽、

　　有效啮合长度都要和配合轮毂的内齿参数完全匹配，齿向的配合公差要根据工况选对应等级，要是用在有轴向滑移需求的换挡机构、进给滑移台位置，齿侧间隙要选稍大的配合等级，保证滑移过程无卡滞，同时齿面要做硬化处理降低磨损；如果是固定连接的传动位置，就选过渡配合等级，靠齿面的过盈量抵消冲击载荷下的齿面微动磨损。很多刚入行的结构工程师做花键选型时容易忽略定心方式的影响，DIN5480标准的渐开线花键靠齿形定心，相比旧标准的外径定心、内径定心，齿形定心的自动对中性能更好，轴和轮毂装配后同轴度误差能控制在更小范围内，在高速传动场景下能有效降低轴系的动不平衡量，减少高速运转时的轴承附加载荷。实际装配环节要注意，这类花键构件的轴端要做合理的导入倒角，

　　倒角角度控制在15°到20°之间，倒角深度要覆盖齿全高，避免装配时键齿和轮毂内齿发生磕碰，要是装配后需要做轴向定位，要在花键段的末端预留卡簧槽或者轴肩定位面，定位面的跳动公差要和齿面的基准同轴，避免轮毂装夹后出现偏载。在传动系统的载荷计算阶段，要根据花键的齿面接触强度、齿根弯曲强度核算承载能力，不能只凭经验选轴径，尤其是在冲击载荷大的矿山设备、冶金轧机设备里，还要考虑齿面的挤压应力，要是挤压应力超过材料的许用值，长期运转会出现齿面压溃、塑性变形的失效问题。另外，花键的有效啮合长度也不是越长越好，过长的啮合长度会因为轴的挠度变形、加工误差导致齿面载荷分布不均，出现端部齿面过度磨损的情况，一般设计时有效啮合长度控制在基准直径的1到1.

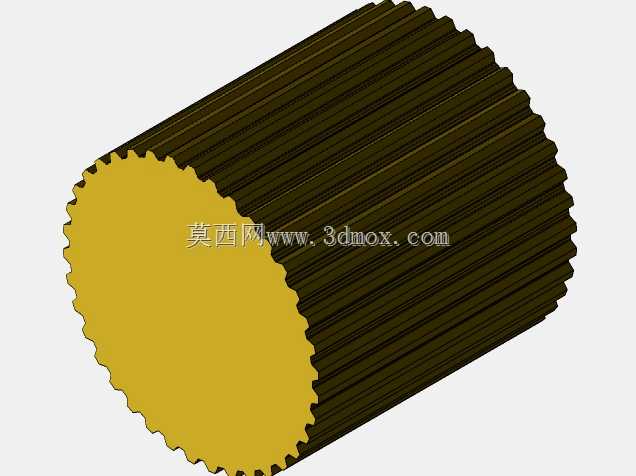

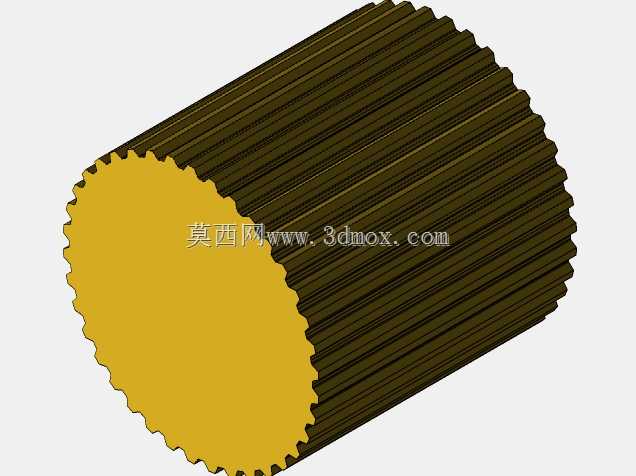

　　5倍区间内，就能兼顾承载能力和载荷均匀性。这款花键构件的外齿采用渐开线齿形，加工时可以用滚齿、插齿工艺成型，精度等级容易保证，批量生产时的工艺性也更好，相比矩形花键，渐开线花键的齿根强度更高，加工时的刀具通用性也更强，不需要定制特殊的成型铣刀，在中小批量的设备改造、非标传动设计场景里，选用标准系列的花键构件能大幅缩短设计和加工周期，不需要重新定制刀具和量具，降低生产制造成本。在做轴系结构布局时，花键段的位置要尽量靠近轴承支撑点，减少轴在受扭时的弯曲变形对花键啮合的影响，要是花键段离支撑点过远，轴受载后的挠曲变形会让花键齿面出现偏载，局部齿面的接触应力会成倍增加，大幅缩短构件的使用寿命。对于需要经常拆装的传动部位，花键连接的拆装便利性也远优于过盈配合的轴毂连接，不需要大型压装设备就能完成拆装，后期设备维护更换零件时的效率更高，也不会在拆装过程中损伤配合面。
