手动液压式简易起重作业机械手装置

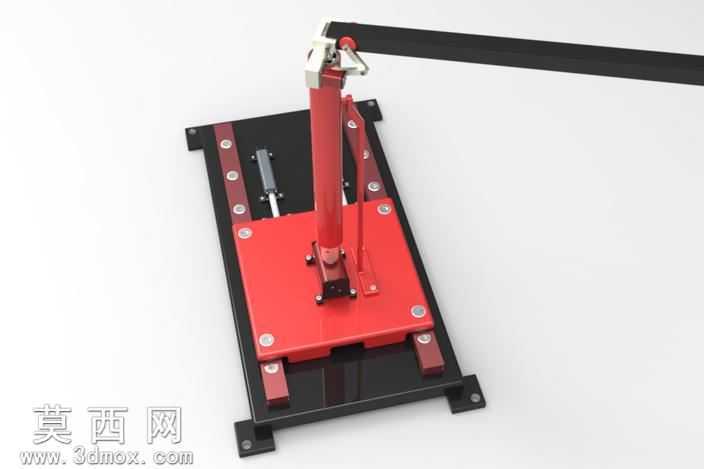

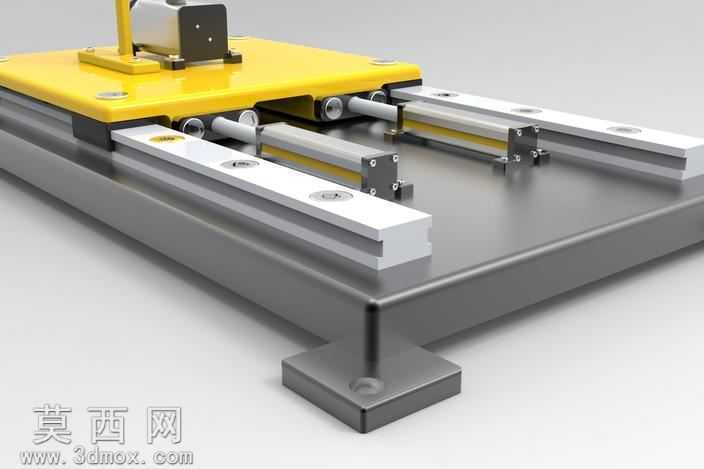

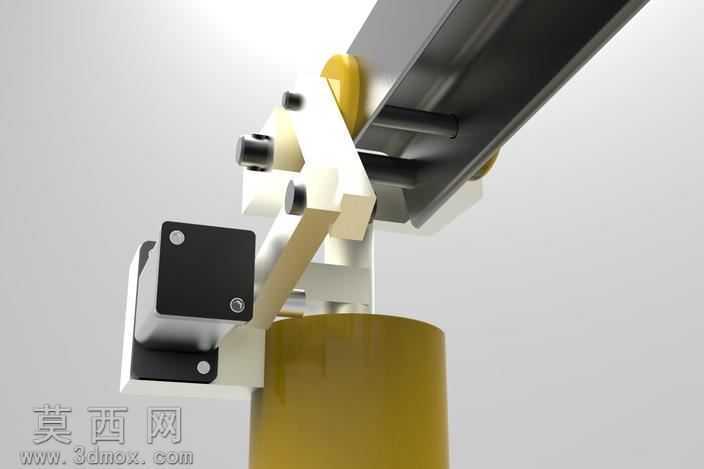

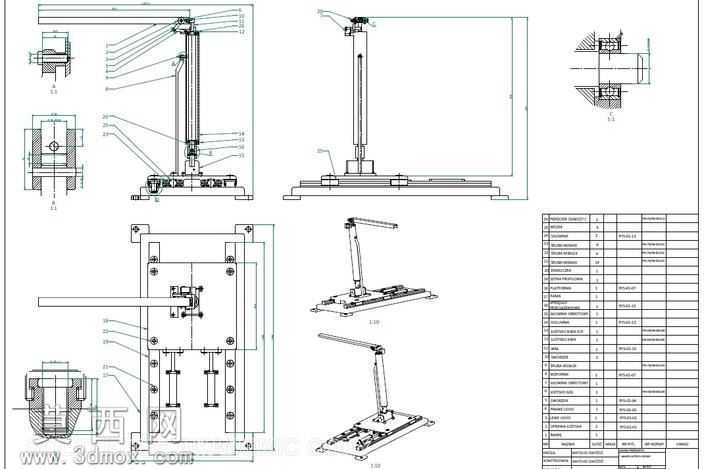

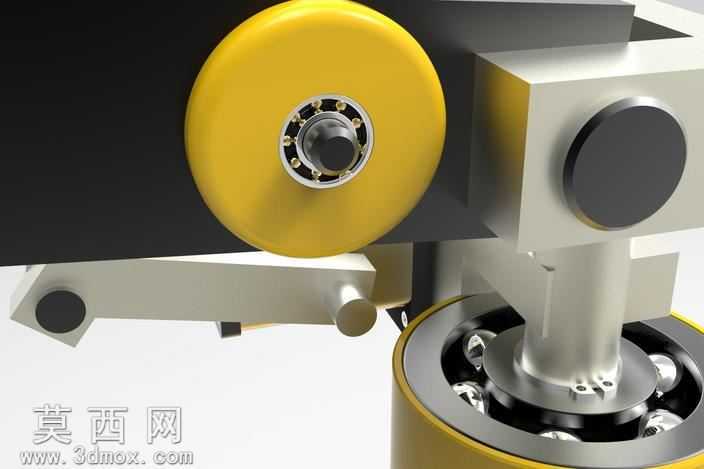

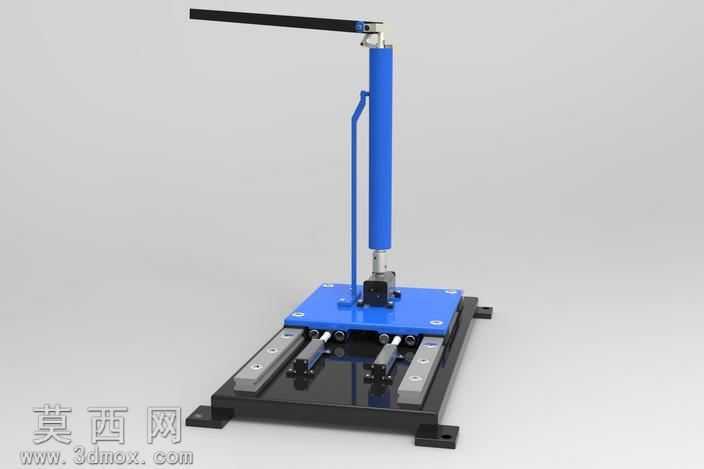

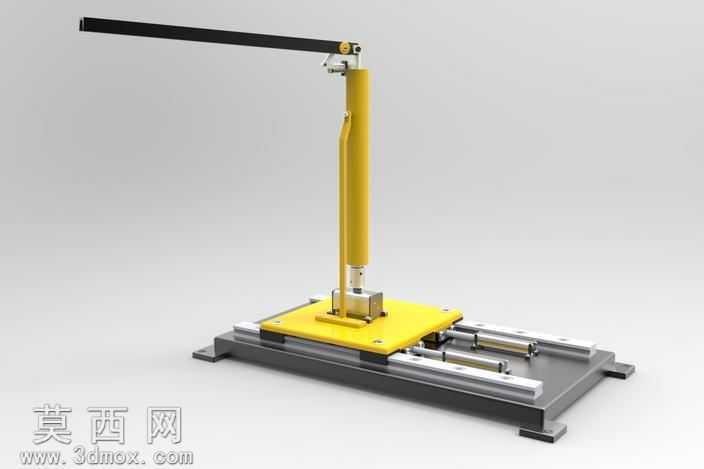

该作品为手动液压驱动的简易作业机械手三维模型，整体采用SolidWorks完成全参数化建模，所有零件均按照实际机械加工的公差标准进行尺寸约束，装配过程中严格遵循机械配合规范，对液压油缸的伸缩行程、摆臂的转动角度、底座的安装定位都做了精确的运动限位设置，可在软件环境中完成完整的举升作业动作仿真，验证机构运动过程中无干涉、无卡滞问题。模型渲染阶段采用写实工业材质方案，底座的黑色金属板材赋予磨砂碳钢材质，添加细微的切削纹理与使用磨损痕迹，提升真实感；中部的液压油缸主体采用亮红色金属烤漆材质，表面设置均匀的高光反射与轻微的橘皮纹理，还原工业液压件的实际漆面效果；顶部的操作手柄、锁紧机构采用镀铬金属材质，模拟五金件的抛光亮面质感；摆臂部分采用哑光黑色钢材材质，与红色油缸形成鲜明的视觉对比，突出核心执行部件。结构设计上，整体采用落地式安装底座，底座四角预留螺栓安装孔，可固定于作业台面或地面保证作业稳定性；底座上方设置对称分布的导向滑轨，对液压油缸的安装座进行横向限位，避免举升过程中出现侧倾偏移；核心驱动单元为单作用手动液压油缸，配套手动压杆与卸压手柄，可通过手动按压实现摆臂的平稳举升，操作卸压阀即可控制负载缓慢下降，无需外接动力源即可完成小吨位重物的举升、移位作业；顶部摆臂采用长条形高强度钢结构设计，末端可根据作业需求更换不同的吊具、夹具，适配不同的作业场景。设计思路围绕低成本、易维护、无外接动力的小型起重作业需求展开，简化了复杂的电控与管路系统，全部采用纯机械液压结构，降低了生产制造成本与后期维护难度，整体结构紧凑、操作简便，可应用于小型维修车间、仓储点位的零散重物起重作业，模型包含完整的零件装配关系，可直接导出工程图用于生产加工参考，也可作为液压传动、机械手结构教学的演示案例。
