外槽轮式间歇传动日内瓦机构三维设计

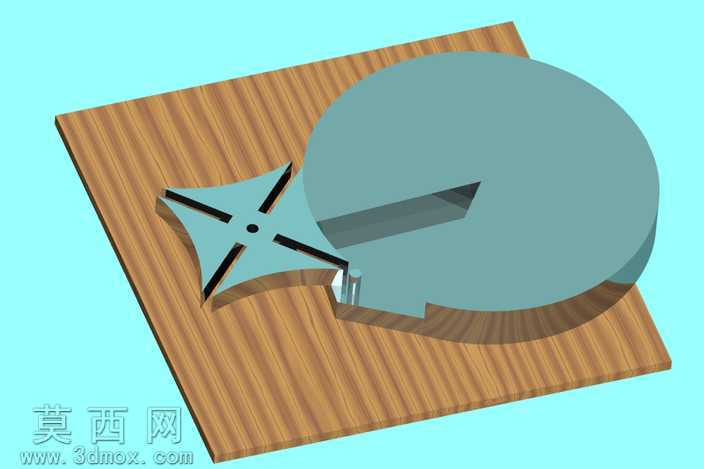

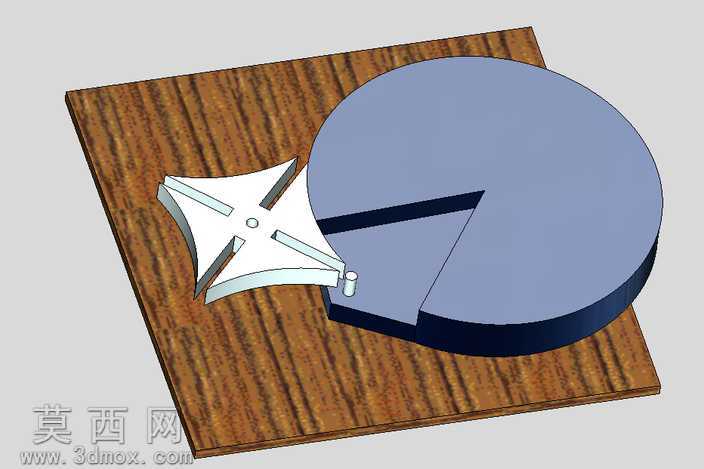

本作品为经典外啮合日内瓦机构也就是槽轮间歇传动机构的三维建模成果，建模过程中严格遵循机械原理中槽轮机构的设计规范，先完成核心参数的推演计算：确定主动拨盘的圆柱销直径、拨盘回转中心与槽轮回转中心的中心距，再匹配槽轮的径向槽开口宽度、槽深以及锁止弧的半径参数，保证机构运动过程中无卡滞、无干涉。建模阶段先绘制各零件的二维草图，对主动拨盘部分，先绘制拨盘基体的圆形轮廓，定位圆柱销的安装位置，添加锁止弧的凸台轮廓，通过拉伸特征生成拨盘实体，对圆柱销单独建模后采用装配约束完成定位，保证圆柱销与拨盘基体的同轴度与轴向位置精度；对从动槽轮部分，先绘制带四个径向槽的星形轮廓，精准绘制与主动拨盘锁止弧匹配的凹形锁止止动面，通过拉伸生成槽轮实体，对槽口的边缘做微小倒角处理，模拟实际加工中的去毛刺工艺特征；对安装底座部分，采用木纹纹理的材质映射，绘制矩形安装基板，预留两个核心构件的安装轴孔位置，保证轴孔的中心距与设计参数完全一致。材质与渲染环节，主动拨盘与从动槽轮均赋予哑光蓝色工程塑料材质，调整材质的粗糙度与反光参数，模拟工业常用POM工程塑料的视觉质感，圆柱销赋予亮面金属材质，突出其作为传动受力件的属性，安装底座赋予深棕色木纹材质，调整纹理的走向与凹凸参数，还原木质安装平台的真实纹理效果，渲染时采用柔和的环境漫反射光源，添加轻微的环境遮蔽阴影，让机构各零件的结构轮廓与装配关系清晰呈现。结构设计上，该机构可实现连续旋转输入到间歇旋转输出的运动转换，当主动拨盘匀速连续旋转时，圆柱销进入槽轮的径向槽时带动槽轮转动，当圆柱销脱离径向槽后，槽轮的锁止凹弧被拨盘的锁止凸弧卡住，槽轮保持静止状态，实现精准的间歇分度传动，可应用于自动化生产线的间歇送料、转台分度等场景，建模过程中对所有运动配合面做了间隙预留，模拟真实机构的装配公差，保证虚拟装配后机构可顺畅完成运动仿真，无运动干涉问题，整体模型结构完整，各零件的几何特征完全符合机械设计的规范要求，可直接用于运动原理演示、教学展示以及相关设备的结构设计参考。
