DIN6305.1标准快速释放拨动手拧螺母结构

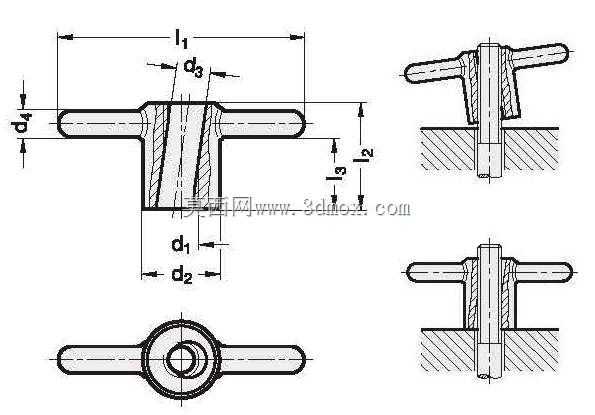

　　在工装夹具快换、检具工位快速切换、小型试验台装夹这类需要频繁拆装压紧组件的场景里，普通六角螺母每次拆装都需要配套扳手反复拧动多圈，不仅耽误工位节拍，还容易在拆装过程中因为螺母脱离螺杆掉落，滚入设备缝隙造成多余物风险，这类场景下适配DIN6305.1标准的快速释放拨动螺母就成了非常实用的紧固件选择。这类螺母的核心设计逻辑，就是打破传统螺纹副需要全程旋合的操作逻辑，在螺母本体上加工出与轴线成固定倾斜角度的插拔开口槽，槽的轮廓与配套螺栓的螺纹牙型匹配，当需要拆卸的时候，只需要握持螺母本体上的横向拨杆，顺着倾斜槽的方向稍微施力转动，就能让螺母的螺纹牙完全脱离螺栓的螺纹啮合面，直接将螺母从螺栓上整体拔下，不需要像普通螺母那样沿着螺纹逐圈旋出，

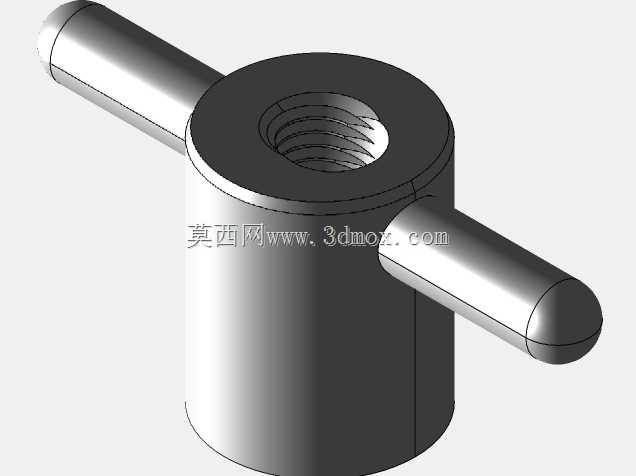

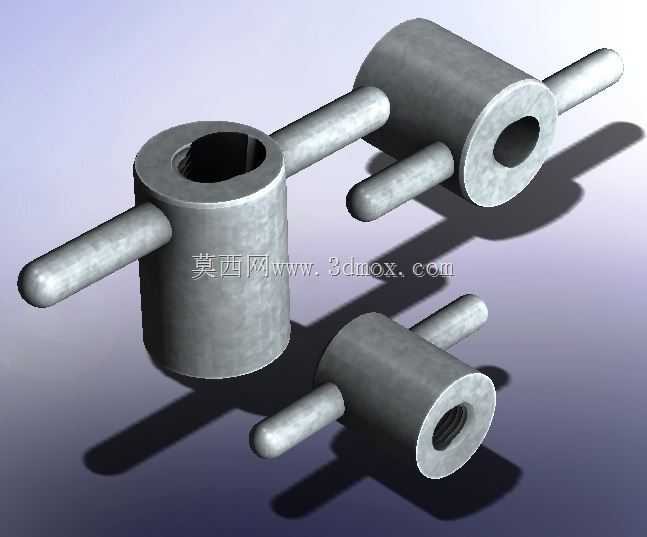

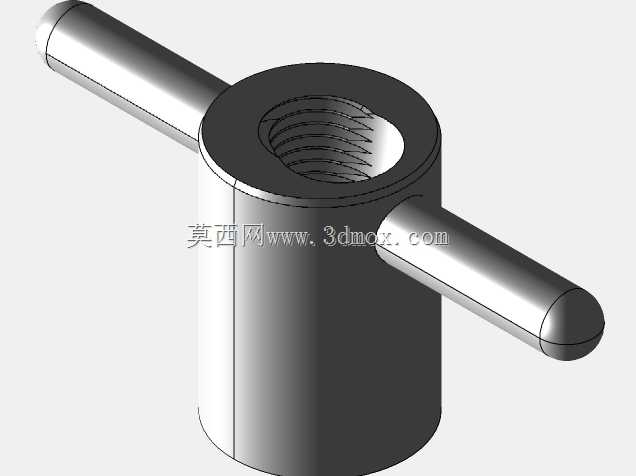

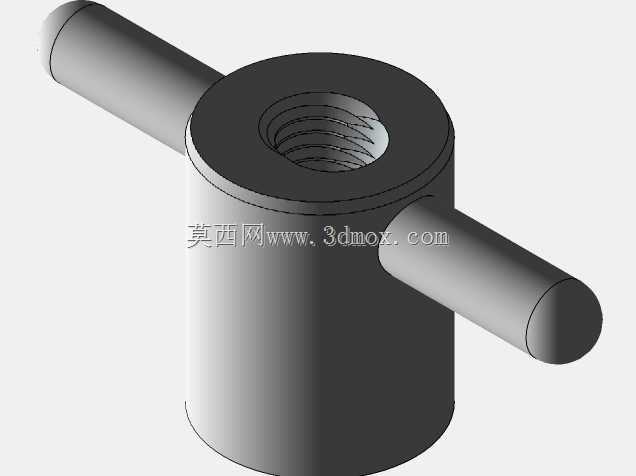

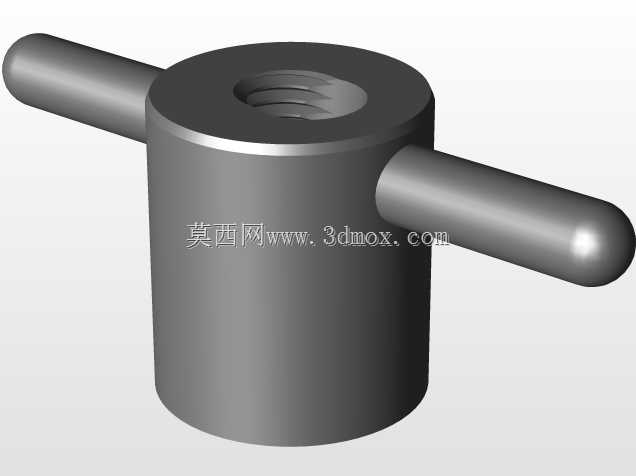

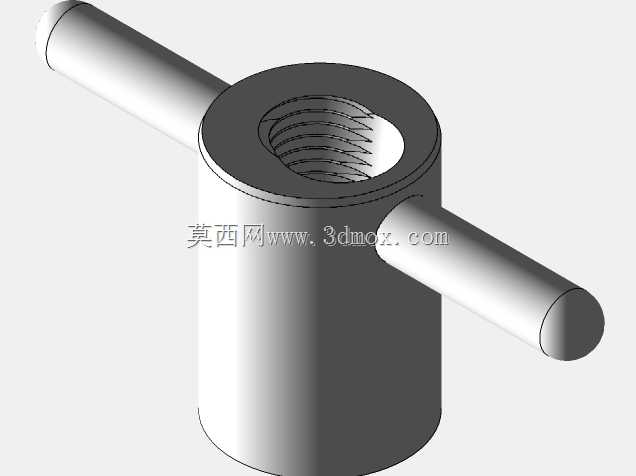

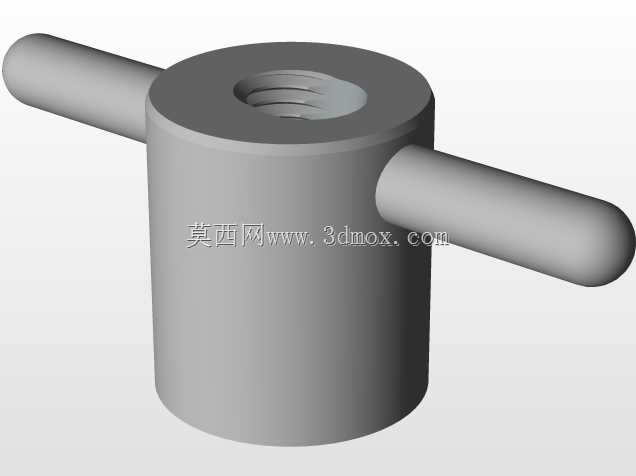

　　整个拆卸过程只需要一两秒就能完成，重新安装的时候也只需要将螺母的倾斜槽对准螺栓，顺着倾斜角度插到底之后，稍微转动拨杆让螺纹副重新啮合，就能实现夹紧，不需要反复拧动多圈，大幅缩短拆装的辅助时间。从结构外形来看，这类螺母的主体是圆柱形回转结构，主体侧面伸出两根对称布置的圆柱形拨杆，拨杆的直径和伸出长度经过人体工程学匹配，不需要额外工具，徒手就能施加足够的转动力矩，拨杆和主体采用一体化加工结构，没有额外的装配缝隙，避免长期使用后出现拨杆松动脱落的问题。螺母内部的倾斜插拔槽的角度设计是整个零件的核心，角度过小会导致插拔的时候需要的横向位移太大，操作不便，角度过大则会导致夹紧状态下螺纹啮合的牙数不足，承受轴向载荷的时候容易出现滑牙、

　　脱开的风险，设计时需要保证夹紧状态下至少有3到4圈完整的螺纹牙处于啮合状态，满足对应规格螺纹的额定载荷要求，同时插拔时的转动角度控制在30度以内，保证操作的顺畅性。从安装边界来看，这类螺母的外径比同规格的普通六角螺母的对边尺寸稍大，设计安装位的时候需要在螺母周边预留足够的手指操作空间，尤其是拨杆转动的轨迹范围内不能有其他结构干涉，避免拨杆被挡住无法转动到解锁位置；配套的螺栓长度需要比普通螺母连接的长度稍长，预留出螺母插拔时需要的轴向移动间隙，一般预留2到3个螺距的长度即可，不需要额外增加太多的安装空间。在实际应用中，这类螺母经常用在焊接工装的快速压紧、木工夹具的快速锁紧、检测工位的样件快速固定、小型设备的检修盖板快开等场景，

　　相比翼型螺母、滚花高头螺母这类手拧紧固件，它的拆装速度更快，而且在夹紧状态下的防松性能更好，因为倾斜槽的角度设计使得螺母承受轴向张紧力的时候，会产生一个自动往啮合方向转动的分力，不会因为设备振动出现自行松脱的问题。建模的时候需要重点注意倾斜槽的加工基准，槽的倾斜方向需要和拨杆的位置对应，保证拨杆转到解锁位置的时候，槽的开口方向正好对准螺栓的插拔方向，同时内部螺纹和倾斜槽的衔接处需要做微小的倒角过渡，避免插拔的时候刮伤螺栓的螺纹牙，影响螺纹副的使用寿命；螺母主体的端面需要加工出平整的压紧面，压紧面和螺母轴线的垂直度需要控制在0.05mm以内，保证夹紧的时候压紧力均匀分布，不会出现偏载导致的工件翘起、夹紧不牢的问题。另外，这类螺母的材质一般根据使用场景选择，普通工装场景用45号钢表面发黑处理即可，有防锈需求的场景可以选用304不锈钢材质，需要轻量化的场景也可以用高强度铝合金加工，但需要对应降低额定载荷参数，避免过载导致螺纹滑牙。
