塔式ITX电脑机箱分体结构三维设计

　　这款塔式ITX机箱的结构设计，首先围绕紧凑型桌面装机场景的实际需求展开，区别于传统ATX大机箱的冗余空间设计，整体以ITX主板的安装边界为核心基准，所有结构件的排布都严格控制在适配17*17cm规格ITX主板的空间范围内，同时兼顾塔式结构的垂直散热优势，避免卧式机箱积热、硬件堆叠拥挤的问题。从实际应用场景来看，这类机箱主要面向桌面小型化装机需求，覆盖家用办公主机、轻度娱乐主机、紧凑型工作站等多个使用场景，既能够放置在桌面不占用过多横向空间，也可以通过塔式结构的垂直风道设计，保障硬件运行时的散热效率。

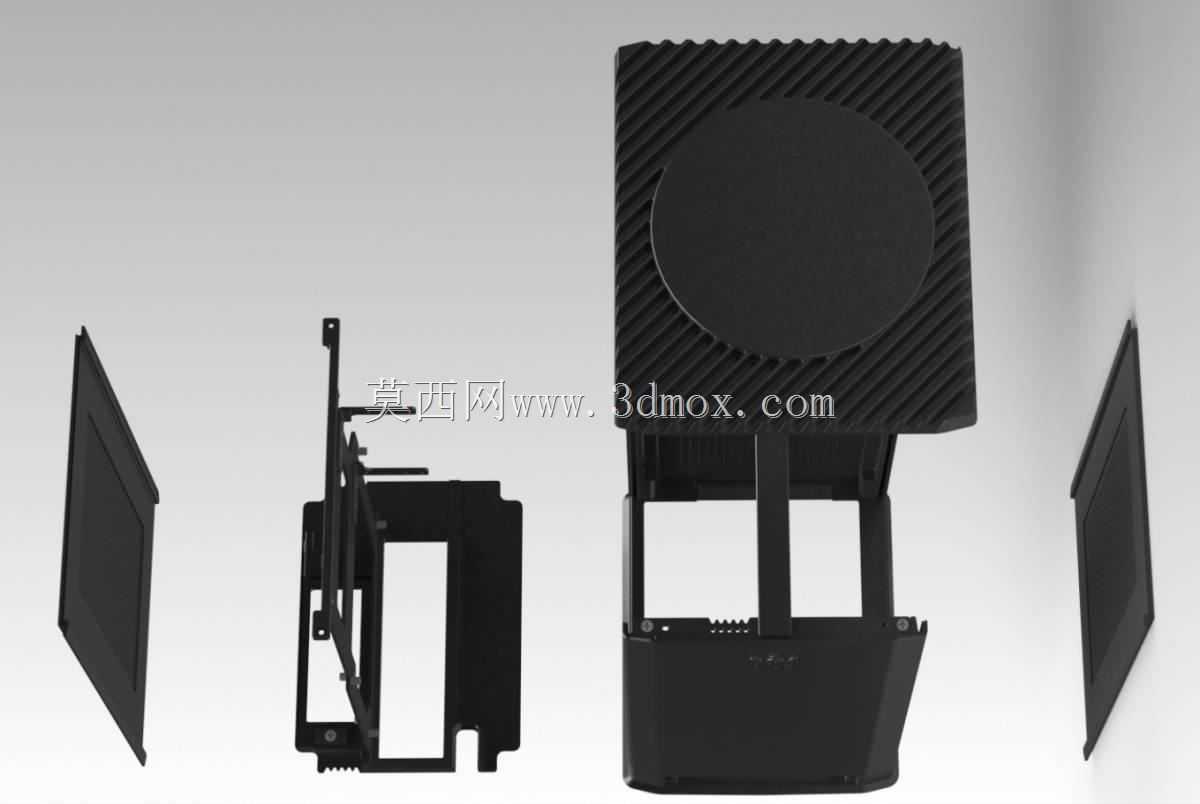

　　从结构拆分设计来看，整个机箱采用分体式钣金拼接方案，拆解后可分为左右侧盖板、顶部盖板、内部安装支架、底部承托框架、前面板接口模块几个独立部分，各部件之间通过卡扣与螺丝组合的方式连接，既保证组装后的结构强度，也方便后期硬件拆装维护。内部安装支架作为核心承载部件，预留了ITX主板的固定孔位，孔位公差控制在0.2mm以内，保证主板安装时不会出现对位偏差，同时在支架对应CPU、显卡的位置做了避让空间，避免结构件与硬件产生干涉。底部承托框架采用折边加强结构，在不增加板材厚度的前提下提升整体抗形变能力，框架底部预留了电源安装位，适配SFX规格小电源，电源与主板区域之间设置了分隔挡片，既能够梳理内部走线，也可以避免电源区域的热量直接传导到主板区域。

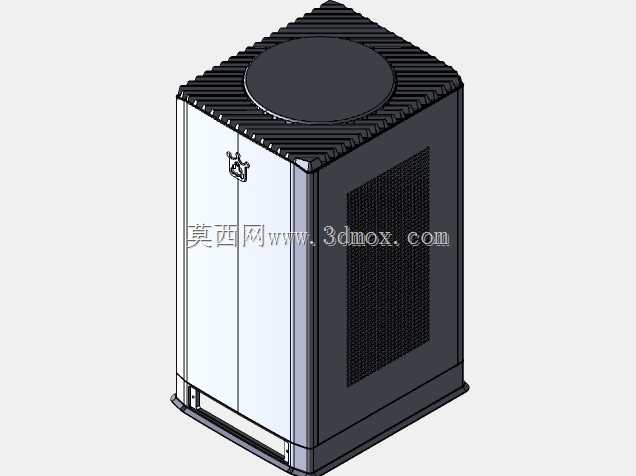

　　风道设计是这款塔式机箱的核心设计重点，区别于普通小机箱的封闭结构，机箱侧盖板对应硬件发热区域预留了通风网孔区域，网孔采用冲压成型工艺，孔距与孔径经过匹配计算，既保证通风量满足硬件散热需求，也能够阻挡大体积杂物进入机箱内部。顶部盖板与机箱主体之间预留了均匀的出风间隙，热空气上升后可以直接从顶部间隙排出，形成从侧部进风、顶部出风的垂直散热风道，相比水平风道能够减少风阻，提升散热效率。前面板区域集成了常规的开关、USB、音频接口模块，接口模块的安装位做了下沉式设计，避免接口突出机箱表面影响整体外观协调性，同时接口模块与内部支架之间预留了走线空间，方便连接线材的梳理与固定。

　　从安装边界尺寸来看，整体机箱的宽度控制在18cm以内，深度控制在30cm以内，高度控制在35cm以内，相比常规ATX机箱体积缩小近60%，能够适配绝大多数桌面摆放场景，即使是小型桌面也不会占用过多空间。板材选用常规冷轧钢板，表面做喷塑处理，兼顾结构强度与外观质感，各拼接部件的连接位做了折弯止口设计，组装后拼接缝隙控制在0.5mm以内，保证整体外观的一致性。在结构细节处理上，所有板材的边缘都做了卷边钝化处理，避免组装和使用过程中划伤操作人员，内部走线位置预留了扎带固定孔位，方便装机时整理线材，避免线材杂乱影响风道流通。

　　从实际使用的适配性来看，这款机箱除了支持标准ITX主板之外，还能够适配高度不超过16cm的塔式CPU散热器，长度不超过27cm的独立显卡，能够满足绝大多数日常使用的硬件安装需求，不会因为机箱体积缩小而过度牺牲硬件扩展性。侧盖板采用免工具拆装设计，通过侧边卡扣与主体框架固定，需要打开机箱维护硬件时不需要额外工具，直接拨动卡扣即可拆下侧盖，提升后期维护的便捷性。底部框架的四个角位置预留了防滑脚垫安装位，安装橡胶脚垫后可以提升机箱放置的稳定性，同时减少机箱运行时风扇震动产生的共振噪音。整体结构设计没有多余的装饰性部件，所有结构都服务于硬件承载、散热、安装维护的实际功能，在保证小型化体积的前提下，尽可能平衡了扩展性、散热能力与结构强度，适合紧凑型桌面装机场景的使用需求。
