符合DIN319标准的带设计表球形旋钮结构

　　在各类工业设备、检测仪器、民用机电产品的操作面板上，手动调节类操作件的选型与结构设计，直接影响整机的操作手感、调节精度与长期使用可靠性，球形旋钮作为手动操作件里应用范围极广的品类，其结构合规性、安装适配性是结构设计阶段需要重点考量的内容。这款遵循DIN319标准设计的球形旋钮，覆盖了带螺纹孔、带平孔两种主流安装形式，能够适配不同场景下的安装连接需求，不管是需要快速拆装的调节工位，还是需要长期固定连接的操作点位，都能找到对应的结构形式完成匹配。

　　从实际应用场景来看，这类球形旋钮常被用在机床进给调节面板、试验台参数调节工位、小型机电设备的档位切换部位、医疗器械的手动调节结构上，球形的握持面没有尖锐棱角，操作人员徒手操作时接触面受力均匀，即便长时间反复拧动调节，也不会出现硌手、打滑的问题，相比带棱边的星形旋钮、一字旋钮，球形结构的握持容错率更高，即便操作人员佩戴薄型劳保手套操作，也能稳定施加转动力矩，不会出现滑脱的情况。

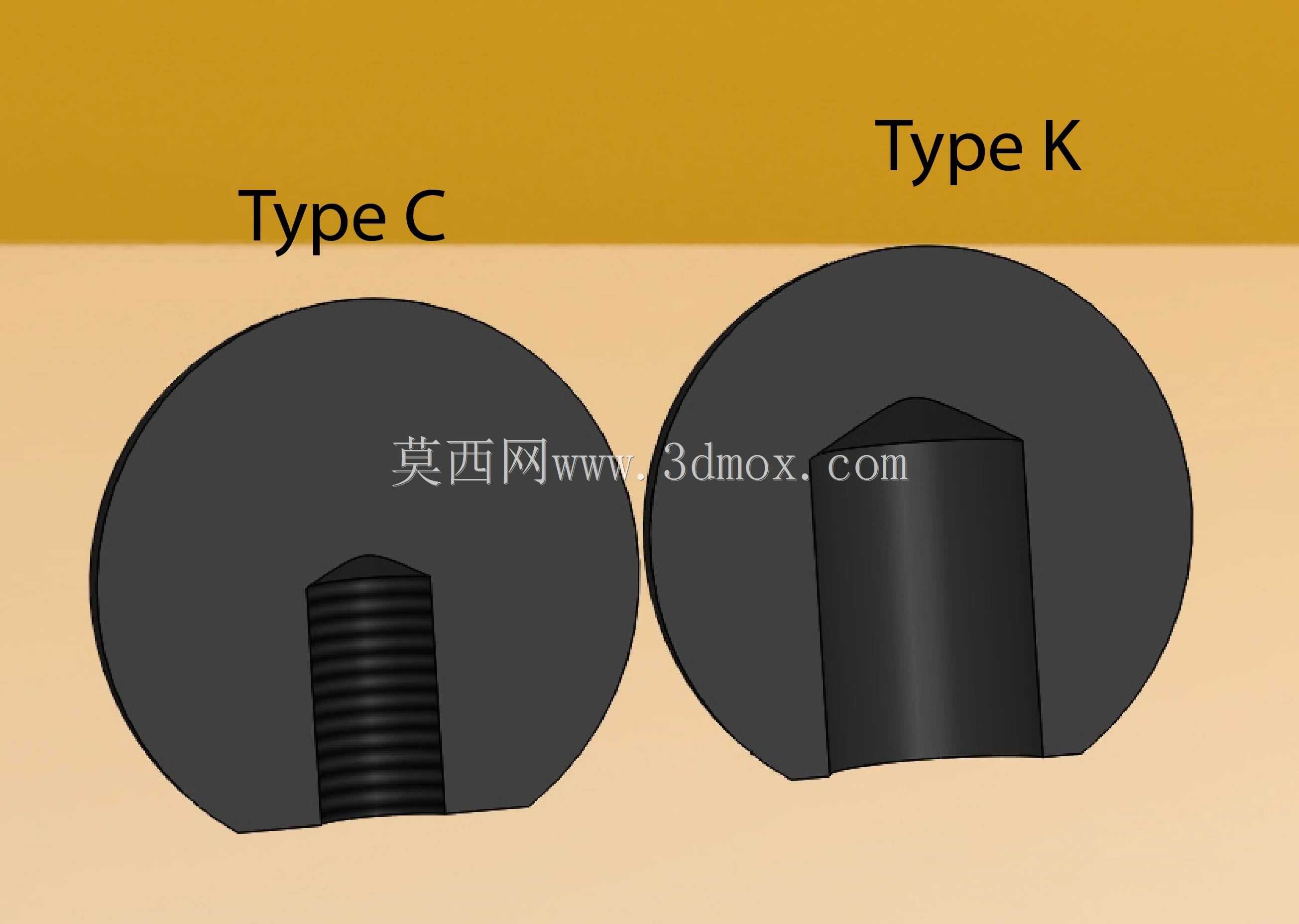

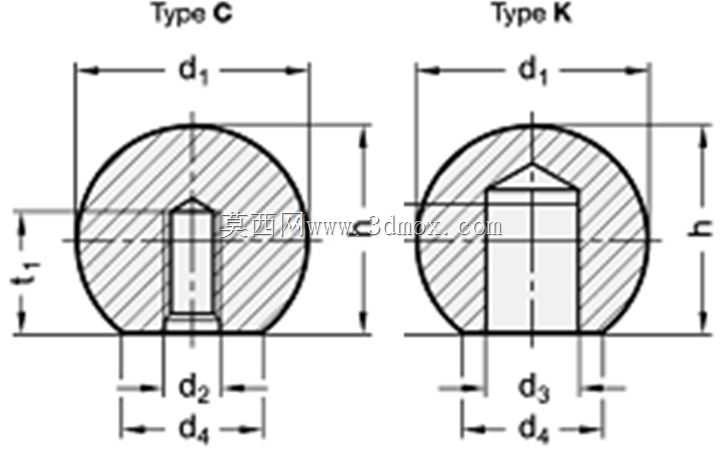

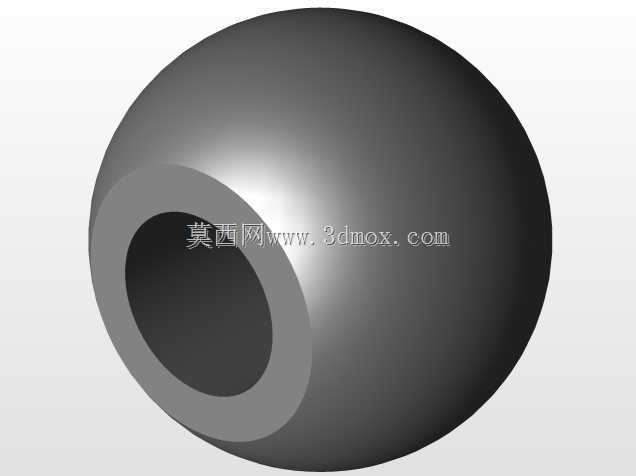

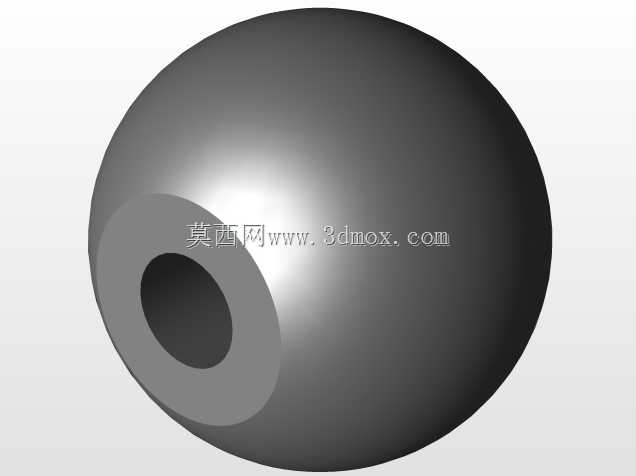

　　在功能特性设计上，这款旋钮做了两种安装接口的区分，带螺纹孔的类型C结构，能够直接和端部带外螺纹的调节杆配合，不需要额外的锁紧连接件，安装时直接将旋钮拧入调节杆端部即可，装配工序简单，适合大批量生产的设备装配场景，螺纹连接的自锁特性也能保证旋钮在设备长期振动工况下不会出现松脱移位，避免调节位置出现非预期变动。带平孔的类型K结构，则是通过侧面的紧定螺钉完成和光杆调节轴的固定，这类结构适合调节轴端部没有加工螺纹、或者需要频繁调整旋钮安装位置的场景，安装时只需要将旋钮穿入光轴，对准轴上的定位凹坑拧紧紧定螺钉即可，拆装调整都十分便捷，适合需要经常维护、更换调节部件的设备工位。

　　设计思路上，这款旋钮严格遵循DIN319标准的尺寸规范，球体的直径、安装孔的深度、接口的尺寸公差都做了标准化约束，能够直接和同标准的调节杆、操作轴完成互换，不需要单独做适配性加工，对于设备选型的工程师来说，只需要确认调节轴的直径、连接形式，就可以直接选用这款旋钮，不需要额外绘制非标零件的加工图纸，能够大幅缩短设计周期，减少非标加工的成本投入。球体表面做了圆滑过渡处理，没有分型线带来的凸起毛刺，表面粗糙度控制在适合手动握持的区间，既不会因为过于光滑导致操作打滑，也不会因为表面过于粗糙磨损操作人员的手部皮肤。

　　从安装边界尺寸来看，这款旋钮的球体直径按照标准系列做了分级，不同规格的球体对应不同的额定转动力矩，选型时可以根据需要施加的操作力矩大小选择对应尺寸的规格，小尺寸规格适合小力矩的精密调节场景，比如仪器仪表的参数微调，大尺寸规格适合需要施加较大力矩的锁紧调节场景，比如设备舱门的手动锁紧、工装夹具的手动压紧。安装孔的轴线和球体的球心完全重合，保证拧动旋钮时不会出现偏心晃动，调节时的转动手感顺滑均匀，不会出现卡顿、偏心带来的力矩波动。平孔结构的紧定螺钉安装孔做了沉头处理，紧定螺钉拧入后不会突出球体表面，避免操作时剐蹭手部，也不会因为突出的螺钉勾挂周边的管线、线缆。螺纹孔结构的螺纹深度做了合理设计，既保证足够的螺纹啮合长度，满足连接强度要求，也不会因为螺纹过深导致旋钮整体重量不必要的增加，同时螺纹孔的入口处做了倒角导向，安装时能够快速对准调节杆的外螺纹，提高装配效率。

　　在长期使用的可靠性设计上，这款旋钮的球体壁厚做了均匀化处理，各个部位的壁厚差控制在合理区间，不管是采用金属切削加工还是注塑成型工艺，都不会因为壁厚不均导致加工变形、成型缩坑的问题，零件的成品率更高，长期使用也不会因为内应力释放出现形状变形，保证操作手感的一致性。球体的外表面没有多余的凹槽、缝隙，日常使用时不容易积灰积污，清洁维护十分方便，即便在有少量油污、粉尘的工业车间环境下使用，只需要简单擦拭就能保持表面清洁，不会因为缝隙藏污纳垢影响操作手感，也不会因为污染物进入安装孔导致连接部位卡滞。
