塑料注塑成型模具整体结构三维设计

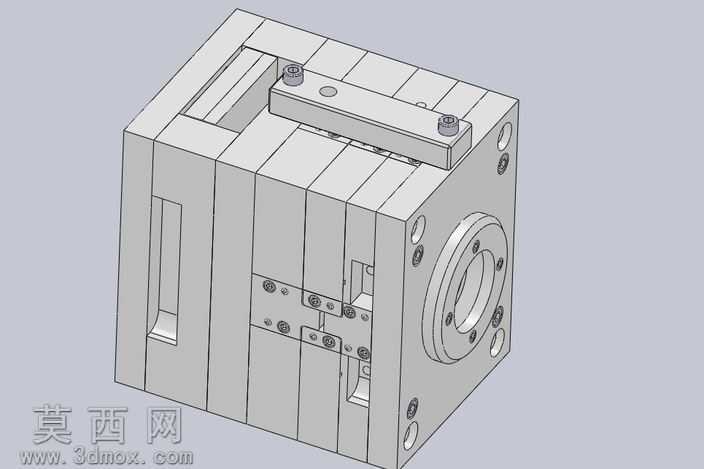

本作品为塑料注塑成型模具的完整三维结构设计，建模过程严格遵循注塑模具设计规范与实际生产加工逻辑，以主流三维机械设计软件完成全参数化建模，所有零部件尺寸均参考行业通用模架标准与塑料件成型工艺要求设定，可直接用于结构校核、工艺演示与生产参考。模型完整还原了注塑模具的核心组成结构，从外侧可见标准细水口模架的叠层式板件布局，包含定模座板、定模板、动模板、动模座板等基础模架组件，各板件之间通过精密导柱导套实现合模导向定位，保证开合模过程的同轴度与运动精度，避免合模错位导致的塑件成型缺陷。模型顶部设置了锁紧压条结构，用于固定模架内部的流道板组件，保证注塑过程中浇注系统的结构稳定性，侧面加工的圆形法兰结构为模具与注塑机射嘴的对接定位口，内部连通主流道、分流道与浇口结构，可实现熔融塑料向模腔的平稳输送。模具侧面预留的多组安装孔位，分别对应冷却水路接口、顶出机构限位、紧固件锁付等功能需求，内部包含完整的顶出复位系统、冷却循环水路、型腔型芯镶件结构，所有零部件之间的装配关系完全符合实际模具的装配逻辑，无干涉、无错位，开合模运动路径可通过软件运动仿真完整验证。建模过程中对金属材质的表现做了精细化处理，所有板件、紧固件、导向件均赋予对应模具钢的哑光金属质感，边缘做了符合实际加工的倒角处理，避免尖锐棱角的不合理设计，同时对分型面位置做了清晰的结构区分，可直观观察模具的分模逻辑与塑件成型的型腔布局。设计过程中充分考虑了注塑生产的实际需求，在模架上预留了足够的冷却水路排布空间，保证塑件成型过程中的均匀冷却，减少成型周期与塑件变形风险，顶出机构的排布对应塑件的受力平衡位置，避免顶出过程中塑件出现顶白、变形等缺陷，导向机构与锁紧结构的配合可承受注塑过程中的较大射胶压力，保证模具的使用寿命与成型精度。
