污水处理6英寸吸水管配套泥浆吸滤装置

　　在市政污水处理、工地基坑排水、河道清淤作业的泵送环节中，吸水管末端的滤件往往决定了泵组的连续运行寿命——大粒径石块、编织物碎屑、硬质泥块一旦进入泵腔，轻则打损叶轮、磨损密封副，重则直接造成泵轴卡滞、电机过载烧毁，这类故障在野外无备用泵组的作业场景下，往往会直接造成整条排水作业线停滞。这款适配6英寸吸水管的泥浆吸滤装置，就是针对这类含大颗粒杂质的污水、泥浆抽吸场景设计的末端防护部件。

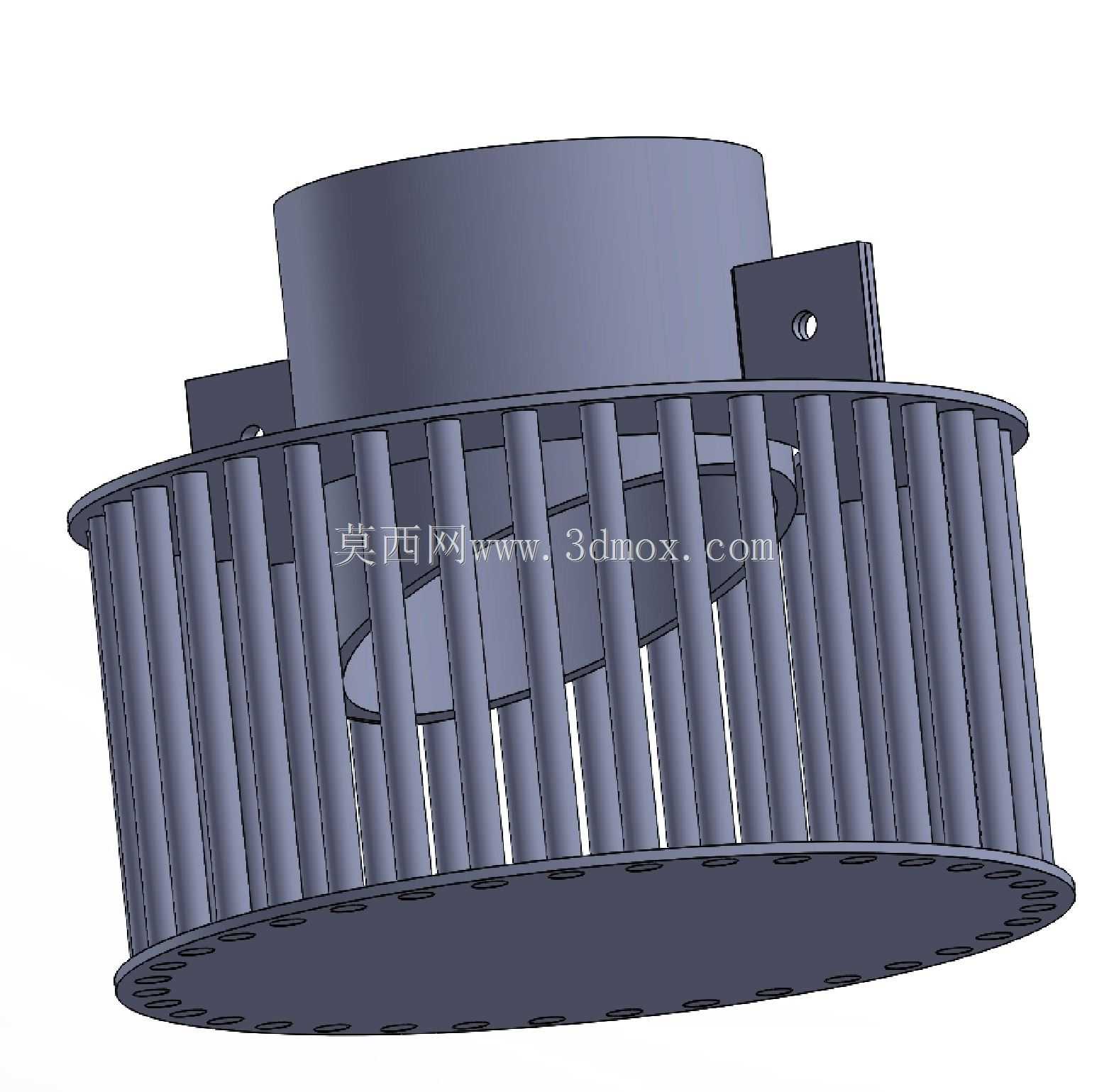

　　从结构设计逻辑来看，装置没有采用传统滤孔网板的结构，而是选择了周向均匀排布的竖向圆栅条结构，上下两端分别固定在环形端板上，这种设计首先规避了网板结构在高浓度泥浆抽吸时容易出现的孔眼堵塞问题：栅条之间的通流间隙沿竖向全程贯通，泥浆中裹挟的纤维类杂物很难在竖向间隙上架桥堆积，即使有部分泥块暂时附着在栅条表面，在泵组启停产生的水流脉动、以及作业过程中管口的小幅晃动作用下，也能顺着竖向间隙滑落，不会像平面网孔那样形成全覆盖的堵层，大幅降低了作业过程中人工清理滤件的频次。

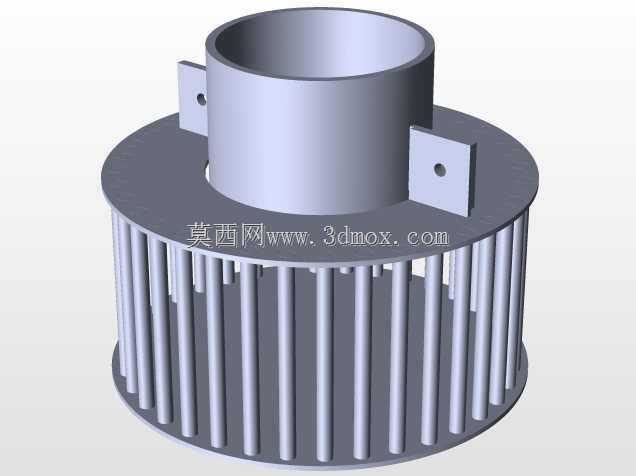

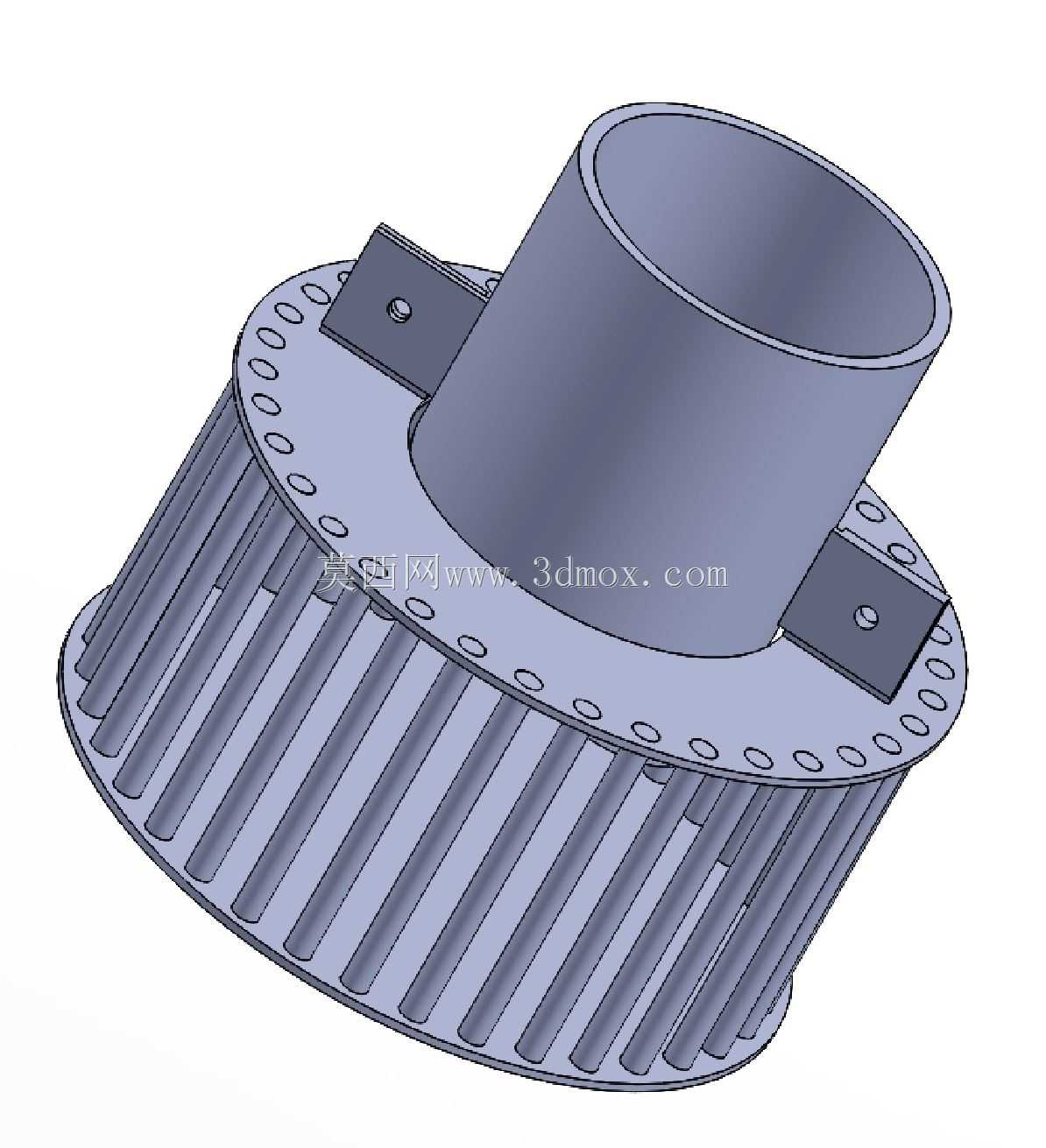

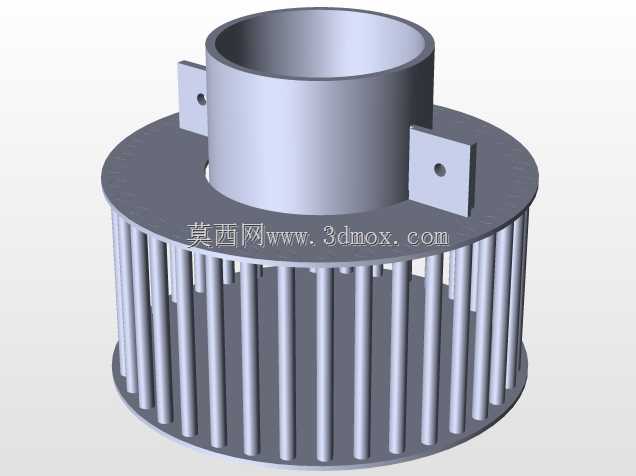

　　上部的连接段采用标准6英寸通径的圆柱接口，接口外壁对称设置了两个带安装孔的固定耳板，耳板的孔位与安装端面的距离经过匹配设计，既可以直接通过卡箍与吸水管端部快速对接，也可以穿装螺栓实现刚性连接，两种安装方式都能保证接口处的密封可靠性，避免抽吸过程中因漏气造成泵组吸程不足、无法正常引流的问题。固定耳板的厚度经过强度校核，在满管负压抽吸、加上装置自身与附着杂物的重量负载下，不会出现耳板变形、焊缝开裂的问题，适配野外作业的粗暴使用场景。

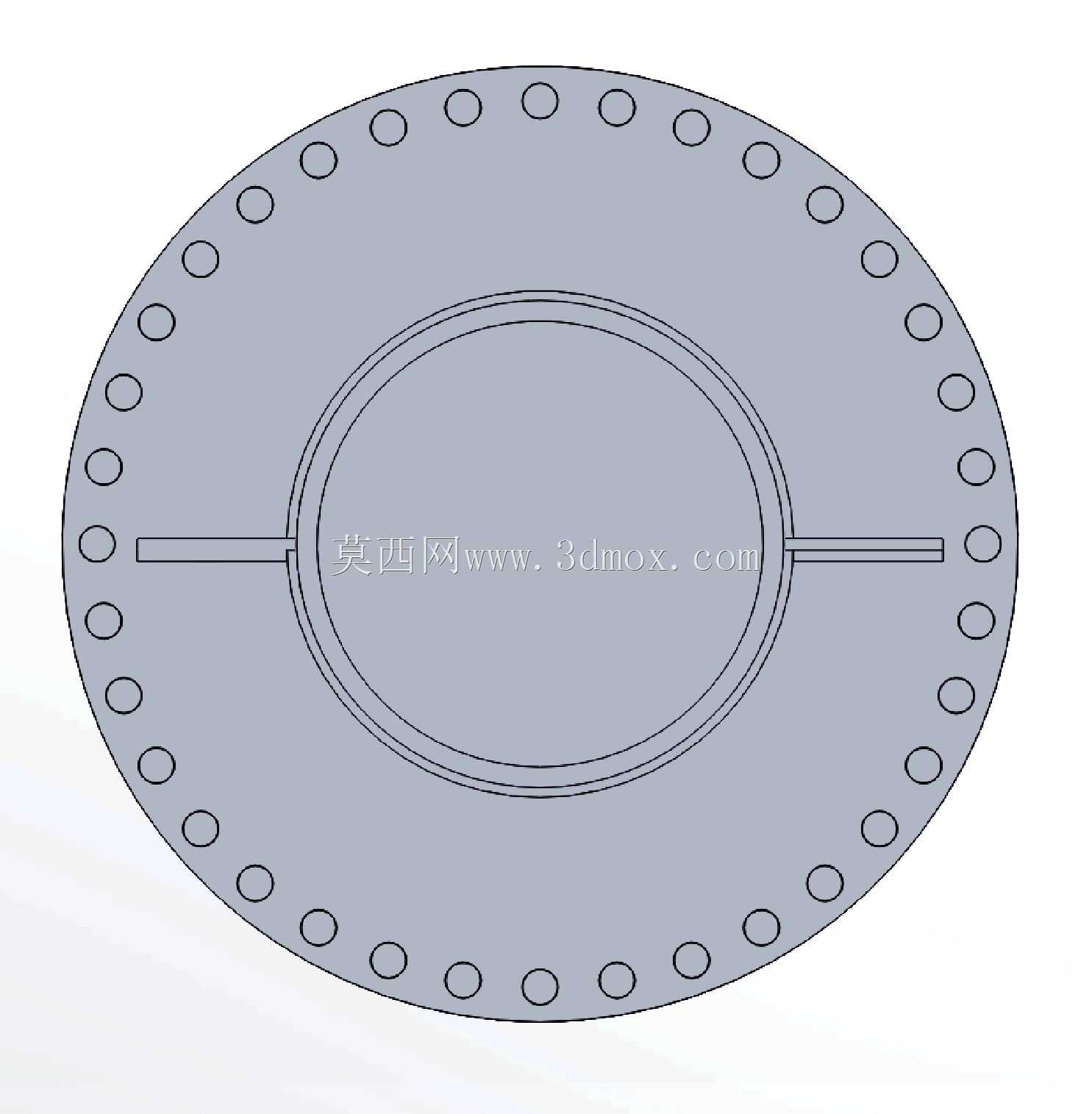

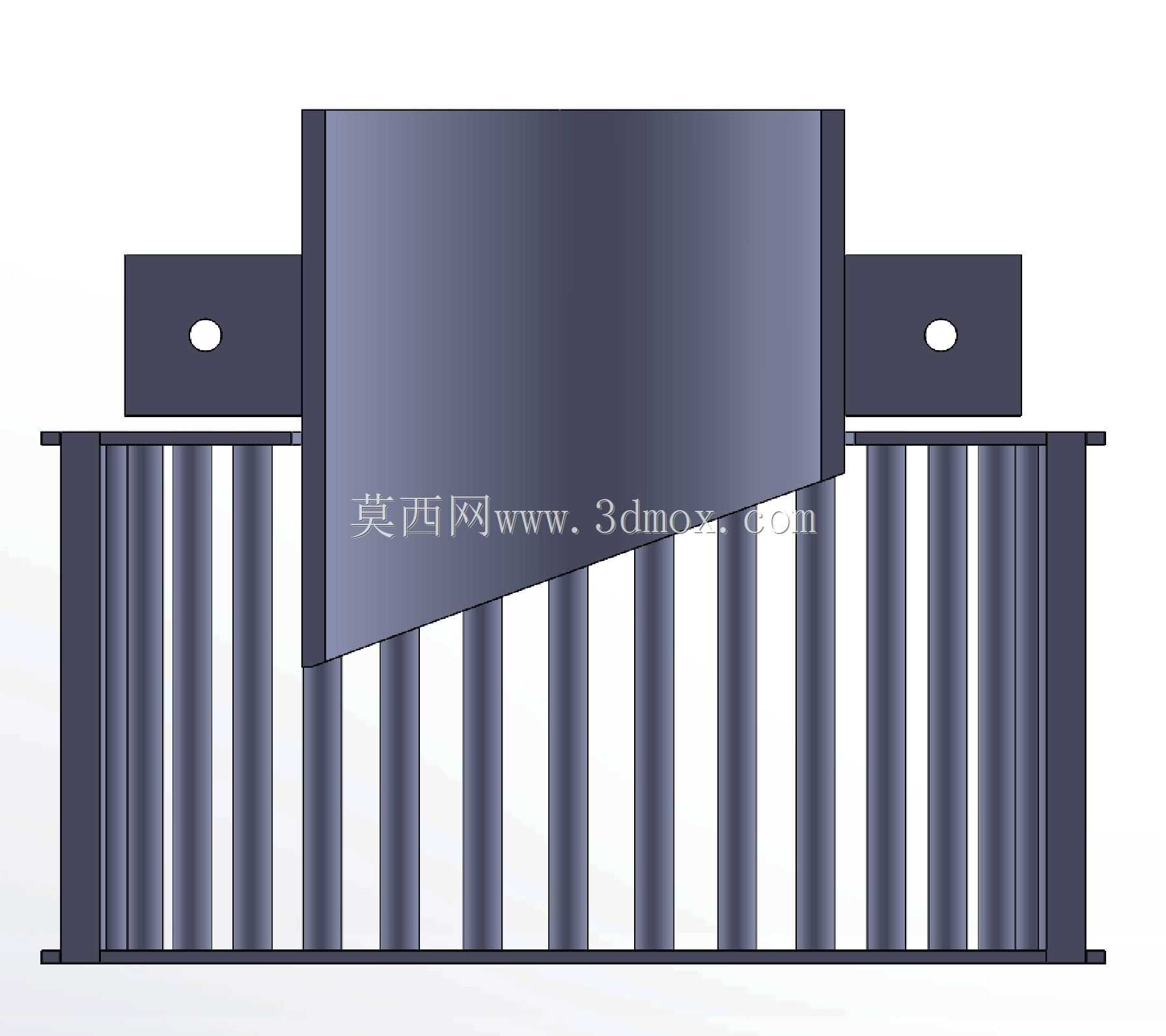

　　尺寸边界上，下部滤栅段的外径比上部连接管外径大出近一倍，这种扩径设计一方面可以增大通流面积，降低滤件位置的水流流速，减少泵组的吸入口阻力损失，保证泵组在额定吸程下依然能达到设计流量；另一方面更大的滤栅轮廓可以让装置直接放置在泥面、基坑底面时，不会因为管口直接贴附在硬质底面上造成吸入口完全堵死，即使底部有部分沉渣堆积，周向的栅条间隙依然可以保证足够的进水通道。上下环形端板的边缘都做了圆角过渡处理，没有尖锐的切削棱角，避免在安装、搬运过程中割伤作业人员的防护手套，也不会在下放吸水管的过程中剐蹭管壁、刮破配套的防水胶圈。

　　实际选型使用时需要注意，栅条之间的间隙尺寸是针对粒径10mm以上的硬质杂质设计的，完全可以阻挡会对泵组叶轮造成冲击损伤的大颗粒杂物，同时又不会因为间隙过小造成泥浆抽吸阻力过大，适配常规的污水泵、泥浆泵抽吸作业需求。如果是抽吸含大粒径卵石的特殊工况，还可以通过调整栅条的排布密度、更换不同直径的栅条来调整间隙大小，整体结构的模块化程度较高，不需要改动上部连接段的结构就能适配不同的过滤精度需求。

　　在建模细节处理上，所有栅条与上下端板的连接位置都做了贴合实际焊接工艺的圆角处理，没有建模中常见的零厚度干涉、尖锐直角等不符合加工实际的问题，固定耳板与上部连接筒的连接位置也做了加强过渡，避免应力集中，不管是用于3D打印制作功能样件验证通流效果，还是直接导出工程图指导焊接加工，都不需要做额外的结构修正。整个装置的重心沿连接管轴线对称分布，安装到吸水管端部后不会出现偏心偏重的问题，下放吸水管的过程中不会因为重心偏移造成管口歪斜、影响抽吸效率。
