机修车间快换式车床刀架工装结构

　　在中小批量机修加工场景里，车床日常换刀的辅助时间占比往往能到单件加工周期的三成以上，尤其是维修车间面对的工件材质杂、工序切换频繁，传统方刀架每次拧动螺栓压紧、调整刀尖高度、对刀试切的流程，不仅耽误工时，反复拆装螺栓还容易造成刀架定位面磨损，长期使用后压紧力不均会让刀具在重切削时出现让刀，影响维修件的加工精度。这款快换刀架的设计出发点，就是针对机修车间的实际作业痛点，把单刀位的压紧换刀改成模块化快换结构，不用每次拆装整组压紧螺栓，就能完成不同刀具的切换。

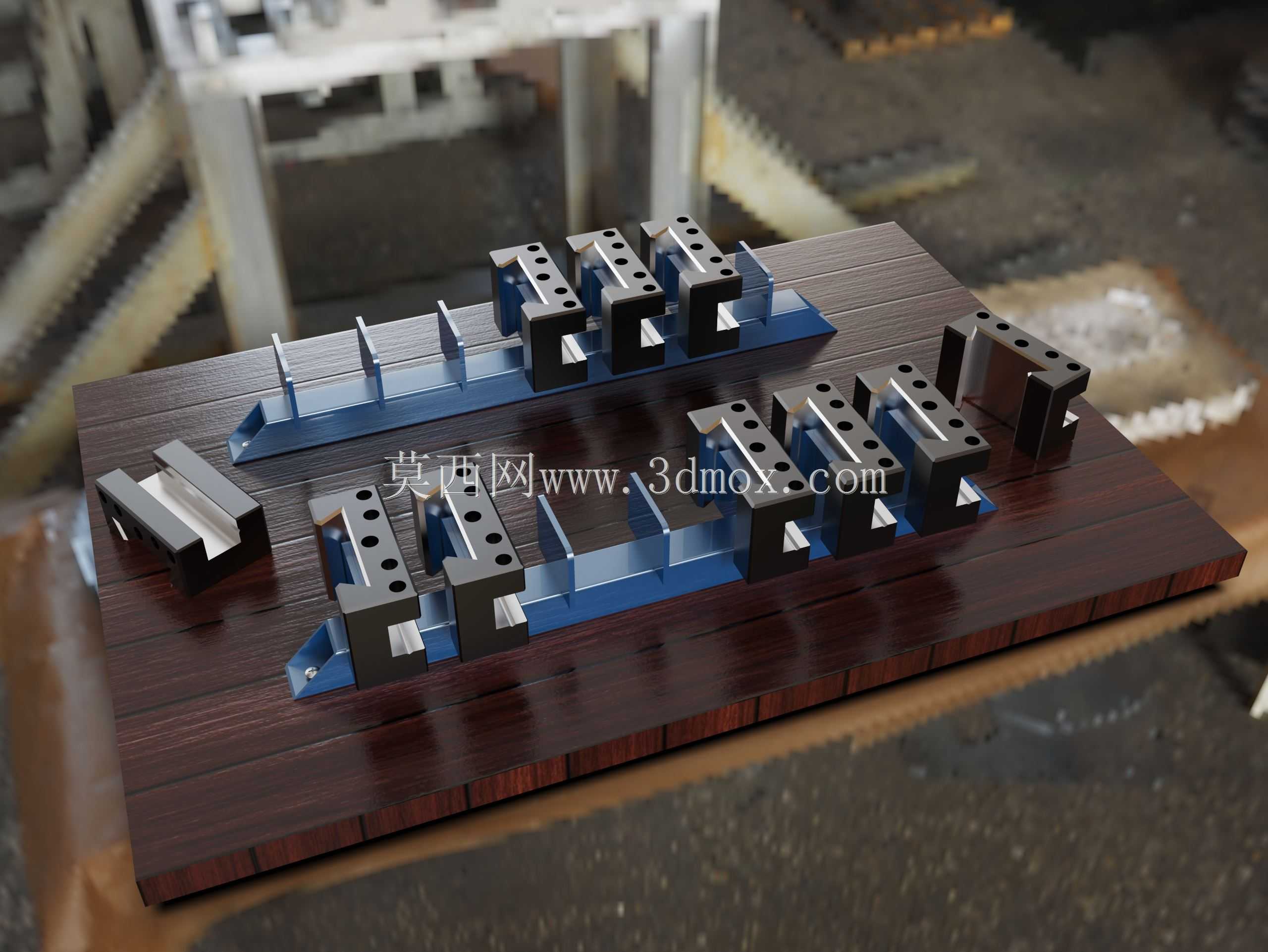

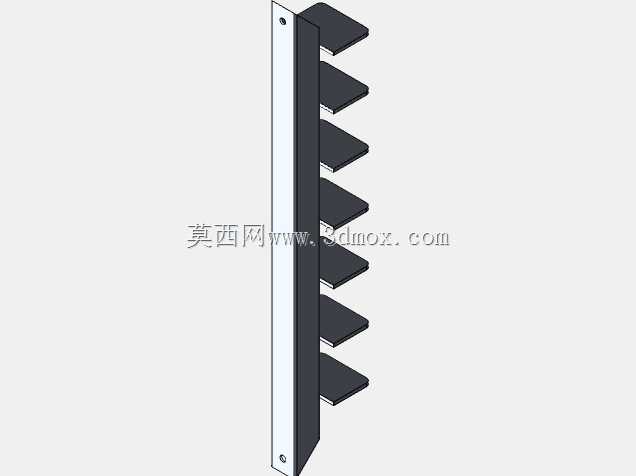

　　整套刀架采用两种常用规格的方管作为基体支撑，分别适配1英寸和1.5英寸的方柄车刀，这两种规格基本覆盖了普通卧式车床外圆、端面、切断、内孔加工的常用刀具尺寸，不用额外制作非标刀杆就能兼容现有库存刀具。基体的末端做了45度斜切处理，这个角度不是随意设定的，一方面是避开刀架安装时和中拖板边缘的干涉，另一方面斜切面可以作为排屑的导流面，加工时产生的带状切屑不会堆积在刀架缝隙里，减少日常清理的工作量。

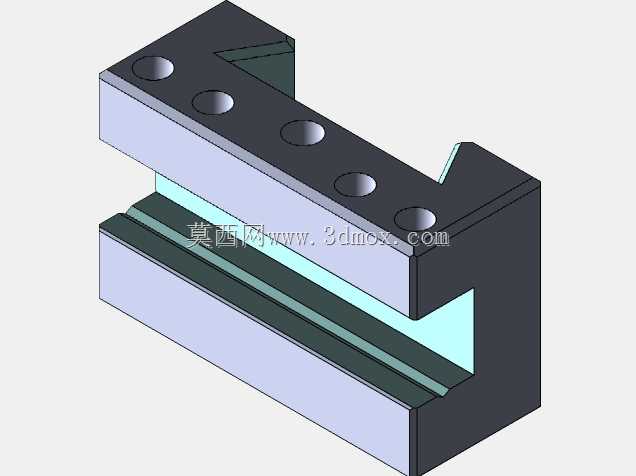

　　安装结构上，刀架底部的定位凸耳直接卡入车床方刀架的原有T型槽内，仅需要两颗螺栓就能完成整套基体的固定，不需要对原有刀架做任何改装，不管是老旧的CA6140还是新型的数控卧式车床，只要刀架T型槽尺寸符合通用标准，就能直接装用，适配性很强。每个刀具夹持位都做了独立的定位挡边，刀具装入后靠侧边的挡边限制X向窜动，前端的凸台顶住刀具端面限制Z向位移，只需要拧紧单个侧压螺钉就能完成刀具的压紧，换刀时不用松掉整组螺栓，只需要松开对应刀位的侧压螺钉，就能把刀具连同刀垫一起抽出，换上预先对好刀的备用刀具，整个换刀过程能压缩到十几秒完成，比传统换刀方式效率提升数倍。

　　从安装边界来看，整套刀架装在中拖板上之后，总高度比原有标准方刀架高出不超过25mm，不会和卡盘、尾座产生运动干涉，横向总宽度控制在原有刀架宽度的1.2倍以内，加工大直径盘类零件时，刀架边缘不会刮碰工件外圆。每个刀位的夹持槽都做了淬火处理，硬度达到HRC45-50，长期装拆刀具也不会出现夹持面压痕、变形的问题，侧压螺钉采用内六角高强度螺栓，压紧力足够承受断续切削时的冲击力，就算是加工铸铁件、淬火钢件这类难加工的维修工件，也不会出现刀具松动移位的情况。

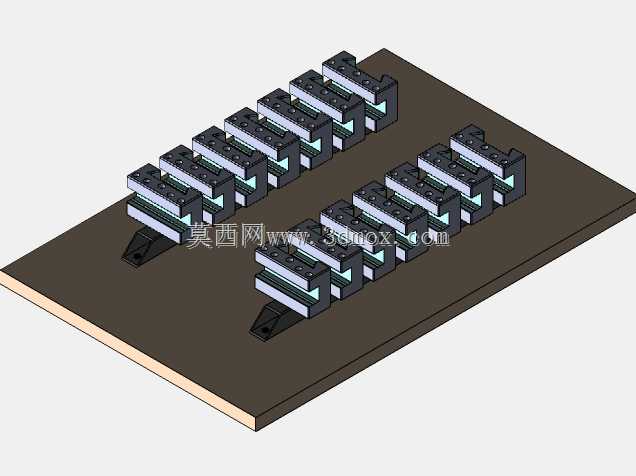

　　日常使用时，可以把常用的外圆刀、切断刀、螺纹刀、端面刀分别预装在不同的夹持模块上，提前在对刀仪上调整好刀尖高度和伸出长度，换刀时直接插入对应刀位拧紧螺钉就能直接加工，不用反复试切对刀，特别适合机修车间多品种、小批量的加工特点，就算是新入职的操作工，也能快速掌握换刀操作，减少因对刀失误造成的工件报废。另外刀架的基体采用分段式拼接结构，如果后续需要增加刀位，只需要在原有基体的基础上拼接同规格的方管段，加装对应的夹持组件就能扩展刀位数量，不用整体更换刀架，后期改造成本很低。

　　考虑到机修车间的作业环境比较恶劣，切削液、铁屑、灰尘较多，刀架的所有配合面都做了倒角处理，没有容易积存铁屑的死角，日常清理只需要用毛刷扫过就能把缝隙里的铁屑清理干净，不会因为铁屑卡入配合面造成定位精度下降。侧压螺钉的内六角孔做了加深处理，就算螺钉头部沾了少量切屑，也能顺利插入内六角扳手，不会出现扳手打滑拧不动的情况。定位凸耳的尺寸和T型槽采用间隙配合，安装时不用敲击就能顺利卡入槽内，拆卸时也不会因为锈蚀卡死，日常维护只需要定期在配合面涂少量润滑脂，就能保证长期使用的顺畅性。
