机加工多倾角夹持角度工装结构

　　在常规非数控机加工、磨床加工场景中，经常会遇到需要在固定倾角下完成平面、斜面、孔系加工的零件，这类零件如果采用多次打表找正、垫角度块的方式装夹，不仅单次装夹耗时久，重复装夹的角度一致性也很难保证，尤其是小批量多批次的零件加工，反复找正会大幅降低加工效率，还容易因为找正误差导致零件角度超差报废。这套角度夹持工装就是针对这类加工痛点设计的，核心是在标准机用虎钳的基础上，集成了固定倾角的角度定位块，不需要额外搭配角度垫铁，就能直接实现15度、30度、45度三个常用加工倾角的零件装夹，适配普通铣床、平面磨床、手动攻丝机等常规机加工设备的工作台安装。

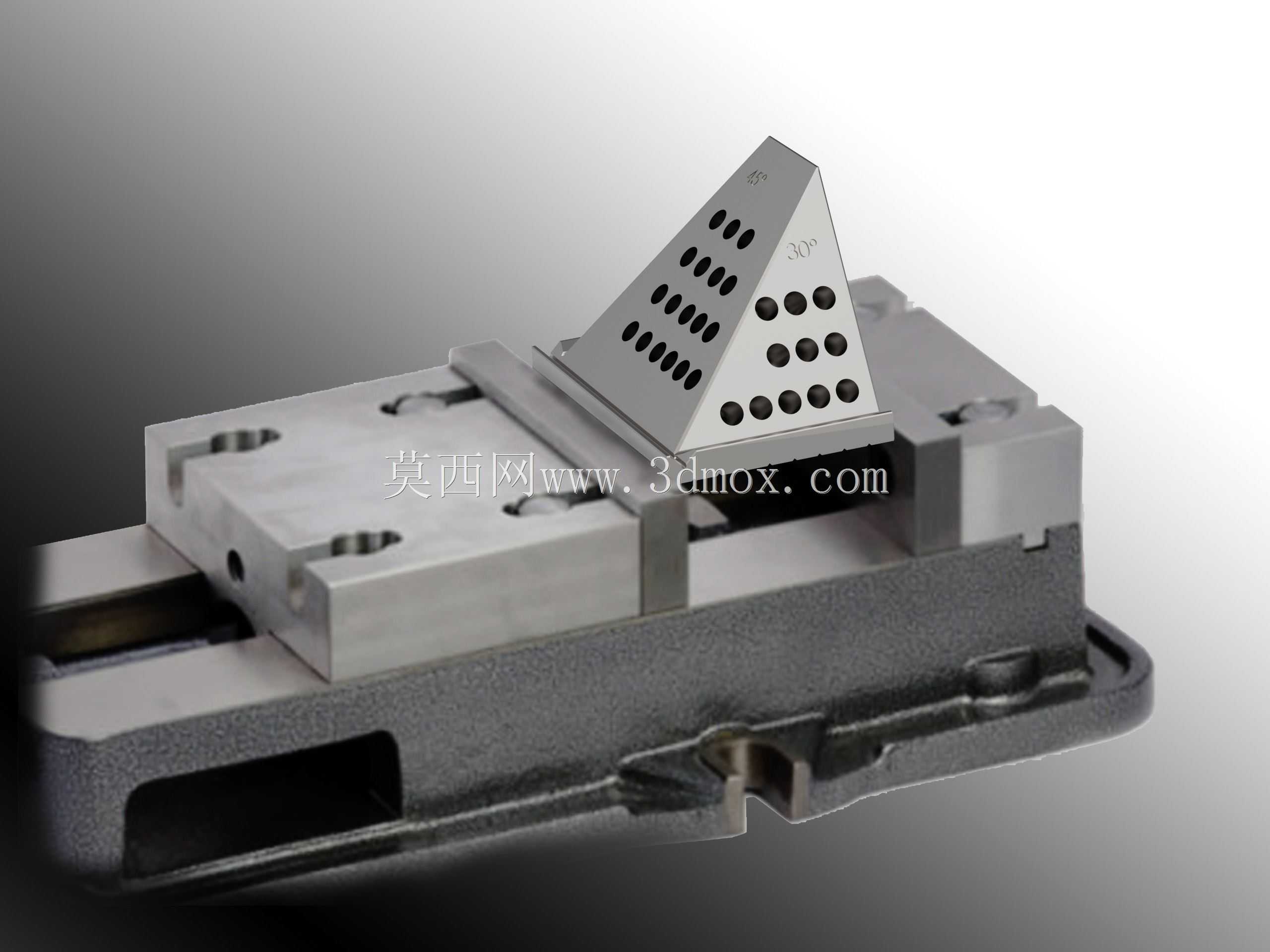

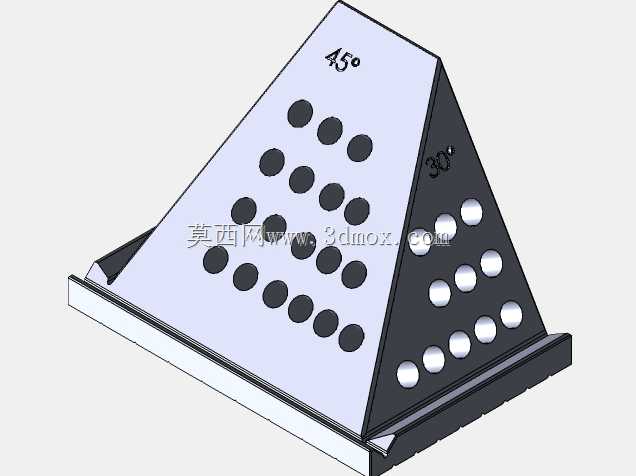

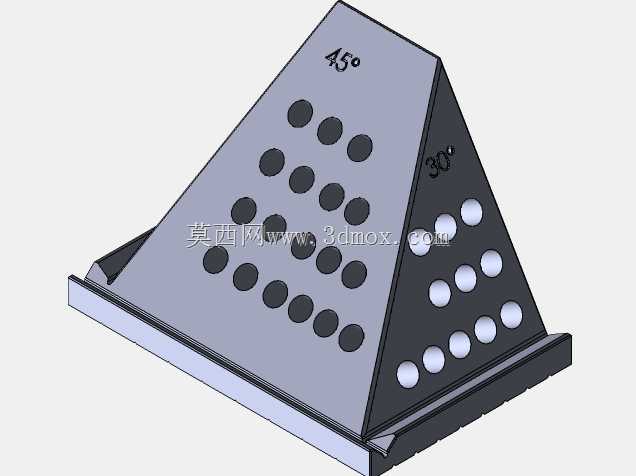

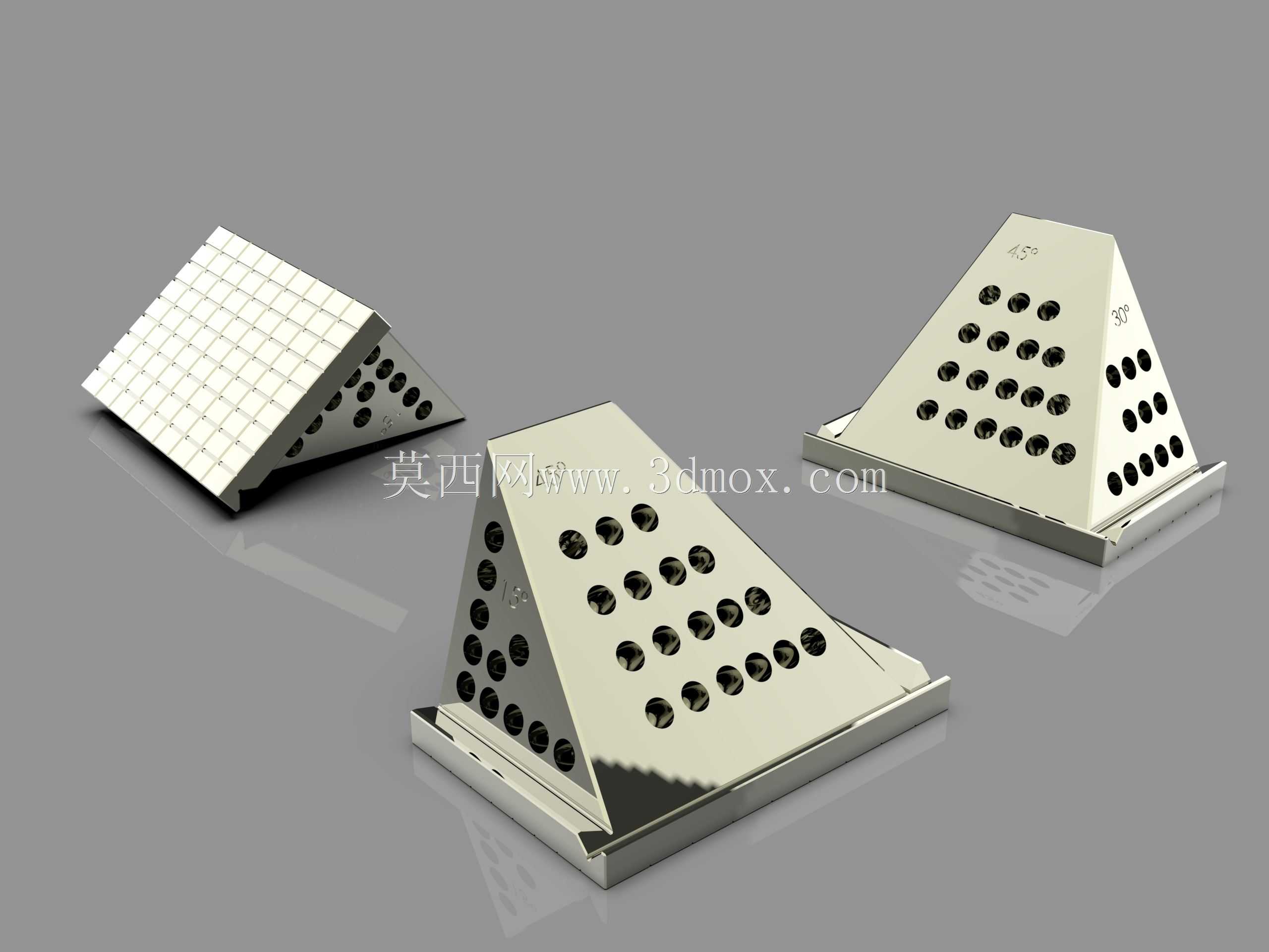

　　从结构组成来看，整套工装分为底座夹持主体和角度定位块两个核心部分，底座部分沿用了标准机用虎钳的导轨滑动结构，固定钳口和活动钳口的平行度、夹持行程和同规格普通虎钳保持一致，可以直接夹持常规方形、矩形毛坯，不需要改变操作人员的装夹习惯。角度定位块采用三棱柱结构，三个工作面对应三个常用加工倾角，每个工作面都加工有密集的排屑孔和避让孔，一方面可以在装夹过程中让加工产生的切屑、磨削液顺利排出，避免切屑垫在定位面和零件之间导致装夹定位误差，另一方面也可以避让零件上伸出的小凸台、已加工的小轴类结构，避免装夹时压伤已加工面或者出现干涉。

　　设计过程中首先考虑的是安装边界的适配性，底座的安装孔位和常规6寸机用虎钳的工作台T型槽安装孔位完全匹配，不需要对现有加工设备的工作台做任何改造，直接用T型螺栓就能完成固定，整体外形长度控制在280mm以内，宽度150mm，闭合状态下总高度120mm，不会因为加装角度块导致加工行程不足，常规立式铣床的Z轴行程、平面磨床的砂轮进给行程都能完全覆盖。角度块的三个工作面和底座夹持基准面的角度公差控制在±2′以内，角度块本身采用整体淬硬处理，硬度达到HRC58-62，工作面经过精磨处理，表面粗糙度Ra0.8以下，长期使用不会因为夹持受力、切屑摩擦出现角度磨损，保证加工角度的长期稳定性。

　　实际使用时，只需要根据零件需要的加工倾角，将角度块对应的工作面朝向钳口方向，把零件毛坯靠紧在角度块的定位面上，拧紧虎钳丝杠就能完成装夹，不需要像传统装夹方式那样反复用角度尺、百分表找正零件的倾角，单次装夹时间可以缩短80%以上，而且因为角度块是固定在钳体内部的，重复装夹的角度一致性远高于手动垫角度块的方式，特别适合小批量带固定倾角零件的加工。角度块上的排屑孔采用通孔设计，加工过程中产生的磨屑、铁屑可以直接从孔中落到虎钳底座的排屑槽内，不会堆积在定位面上，每次装夹前只需要用毛刷简单清扫就能保证定位面清洁，不需要每次都彻底清理整个钳体。另外角度块和钳体之间采用可拆卸的定位销连接，当需要加工常规无倾角的零件时，可以直接拆下角度块，整套工装就可以作为普通机用虎钳使用，不需要额外更换夹持设备，兼顾了常规加工和倾角加工的使用需求，不会占用过多的工位工具存放空间。

　　在磨床场景使用时，因为磨削加工的进给量小，夹持受力相对铣削更小，这套工装的角度块定位稳定性更有优势，不会像薄角度垫铁那样因为磨削力的作用出现位移，加工斜面的平面度、角度精度都能稳定满足IT7级加工要求。针对铣削场景的使用需求，角度块的侧面和钳口之间预留了足够的让刀空间，使用立铣刀加工斜面边缘时，刀具不会碰到钳体或者角度块本体，不需要额外加装辅助垫高架。整套结构没有复杂的传动、调整部件，日常维护只需要定期给丝杠导轨添加润滑脂，清理排屑槽内的积屑就可以，故障率极低，非常适合传统机加工车间的日常生产使用，对于没有多轴数控加工设备的小型加工车间来说，这套工装可以用极低的成本完成固定倾角零件的加工，不需要投入高额的设备改造成本。
