机修车间车床用薄片圆盘装夹工装

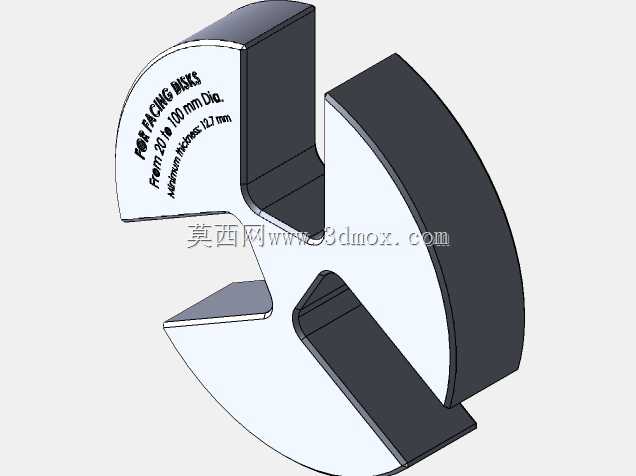

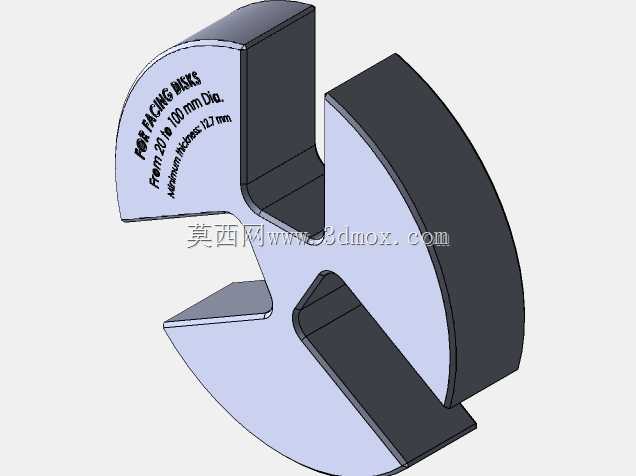

　　基座上均匀分布三个可径向调整的定位压爪，压爪的压紧面做了与薄型圆盘端面贴合的平面处理，避免点接触造成的局部压痕与应力集中，配套的不同厚度垫片组可根据待加工圆盘的实际厚度快速调整装夹间隙，无需每次重新车削软爪，大幅缩短换产调整时间。从结构设计逻辑来看，这套工装没有采用复杂的液压或气动夹紧结构，完全依靠机械螺纹锁紧实现夹紧力输出，对于机修车间的作业场景而言，这种纯机械结构的可靠性远高于带辅助动力的装夹结构，日常维护仅需定期清理螺纹副内的切屑、涂抹润滑脂即可，不会出现密封件老化、动力管路泄漏等故障，非常适合车间多粉尘、多切削液的作业环境。工装的安装边界完全适配标准三爪卡盘的连接尺寸，基座的外圆直径小于卡盘的最大夹持范围，在中小批量机械加工车间的日常生产中，薄型圆盘类零件的装夹始终是困扰一线操作人员的典型难题——这类零件厚度小、径向尺寸相对较大，直接采用三爪卡盘装夹时，极易因夹紧力分布不均产生翘曲变形，车削完成卸下工件后，弹性恢复会导致端面平面度、平行度超差，若采用降低夹紧力的方式规避变形，又会出现车削过程中工件打滑、飞料的安全隐患，严重影响加工效率与成品合格率。这套针对车床适配的薄片装夹工装，正是为解决该类加工痛点设计的现场实用工装，其结构完全围绕普通卧式车床的卡盘安装接口匹配，无需对现有车床进行任何改造，可直接替换原有卡盘的软爪或配合标准卡盘使用，适配车间内多数常规型号的卧式车床装夹需求。工装主体采用与卡盘连接的环形基座结构，

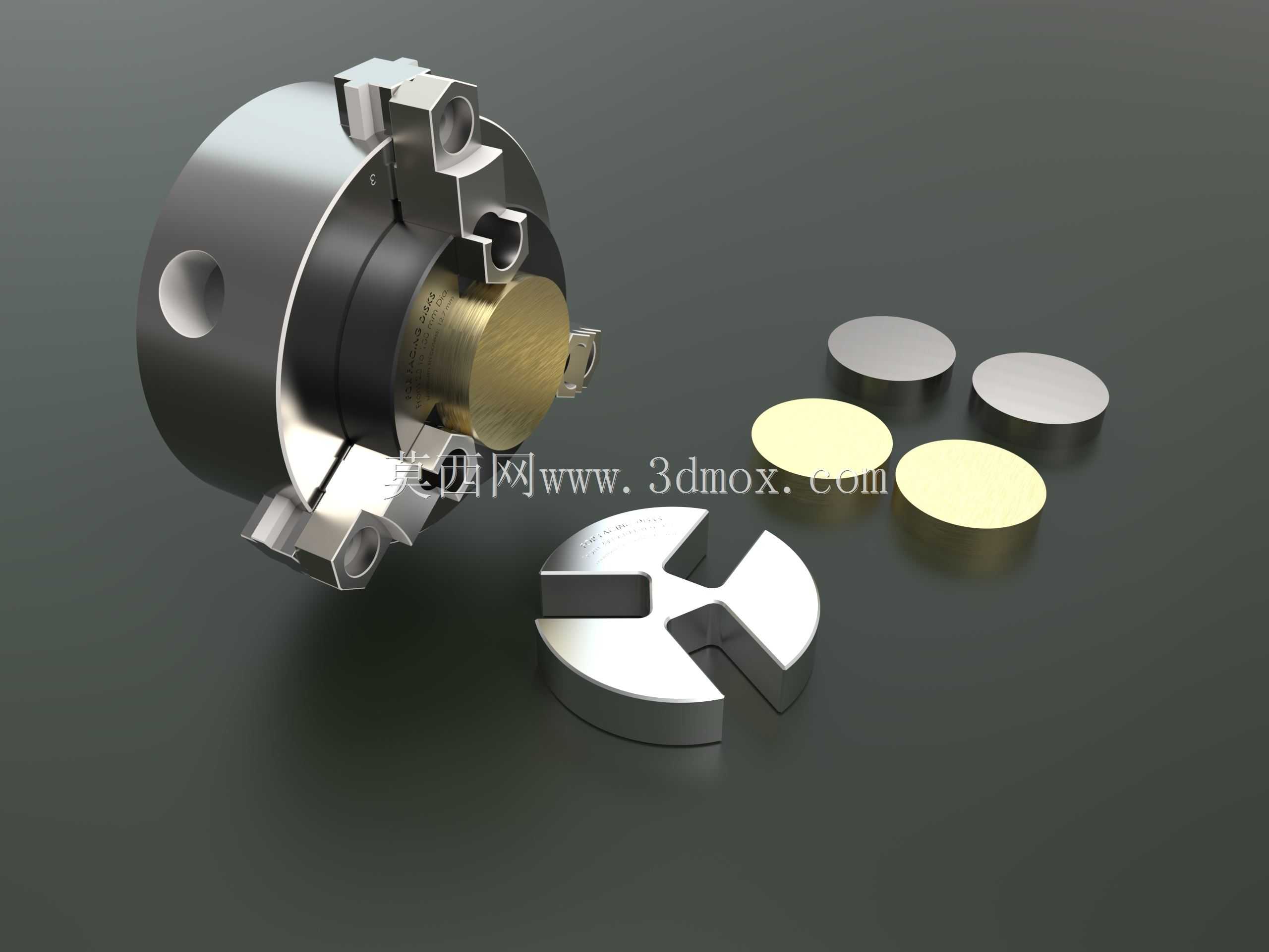

　　安装时可直接通过卡盘爪夹紧基座的定位外圆完成初步固定，再通过基座上的锁紧螺钉与卡盘端面的T型槽配合实现完全紧固，安装后工装的端面跳动可控制在0.02mm以内，满足薄型零件精加工的形位公差要求。在实际加工应用中，针对不同直径的薄型圆盘工件，可通过调整三个压爪的径向伸出长度适配，压爪的行程覆盖了车间常见的从几十毫米到两百余毫米直径的圆盘类零件加工，无论是薄板类的垫片、法兰毛坯，还是带饰面要求的装饰圆盘，都能通过这套工装实现稳定装夹。装夹时先将待加工圆盘放置在工装的基准端面上，通过三个压爪的同步压紧将工件牢牢固定，夹紧力可通过压爪上的锁紧螺母进行微调，针对厚度1mm以下的超薄工件，可在工件与基准端面之间垫一层薄铜皮，进一步避免装夹压痕，

　　同时提升摩擦力防止车削时打滑。相较于传统的装夹方式，这套工装最大的优势在于将卡盘原来的径向夹紧力转化为轴向压紧力，工件的受力方向与车削时的轴向切削力方向一致，从根源上消除了径向夹紧导致的工件翘曲变形，车削完成后的工件端面平面度可稳定控制在0.01mm以内，平行度误差不超过0.015mm，完全满足常规零件的精加工要求。工装的基准端面经过高频淬火处理，硬度达到HRC45-50，长期使用不会出现磕碰凹痕，磨损后可直接在车床上对基准端面进行自车修复，无需拆卸返厂，修复后即可恢复原有精度，非常适合机修车间自主维护的作业模式。在加工带饰面要求的圆盘零件时，可在压爪的压紧面粘贴一层聚氨酯垫片，避免硬质金属压爪划伤工件的饰面表面，

　　无需额外制作专用保护套，进一步拓展了工装的适用范围。从加工效率的角度测算，采用这套工装装夹薄型圆盘零件，单件装夹时间可从原来的5-8分钟缩短至1分钟以内，同时大幅降低了因装夹变形导致的废品率，对于小批量多品种的机修加工场景而言，其实用价值远高于采购专用的薄膜卡盘，整套工装的制作成本仅为专业夹具的十分之一不到，且可根据车间的实际加工需求随时调整压爪结构、适配特殊尺寸的工件，具备极强的现场适配性。工装的所有零部件均采用常规的45号钢制作，车间可利用现有边角料自行加工制作，无需采购特殊材料，加工难度低，普通的铣、钻、车工序即可完成全部零件的加工，装配时无需特殊工装，一线操作人员即可完成组装与调试，完全贴合机修车间自主改善、自主制作工装的生产实际。
