RC直升机中央旋翼控制连杆机构

　　这套结构是遥控模型直升机核心的旋翼操纵执行组件，直接承担主旋翼周期变距与总距操纵的力传递作用，是航模直升机飞行动作精准执行的关键机械部分。在实际航模飞行场景中，飞手通过遥控器发出的舵机动作信号，最终会通过这套连杆机构转化为旋翼夹头的角度变化，实现直升机的升降、前后飞、侧飞、转向等全部机动动作，其传动间隙、结构刚性直接决定了飞行的操控手感与动作精度，是航模直升机机械结构中调校频率最高的部分之一。

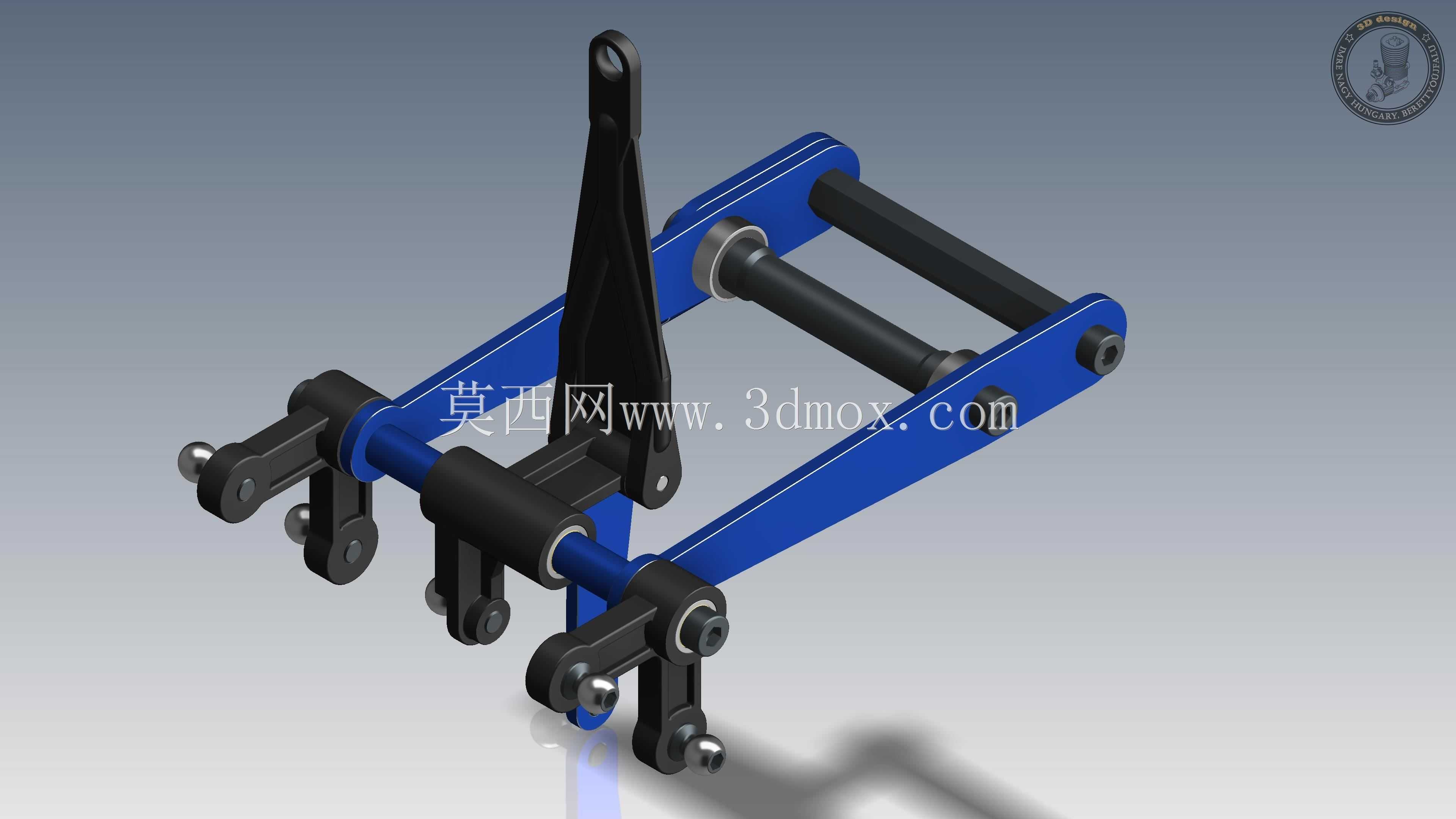

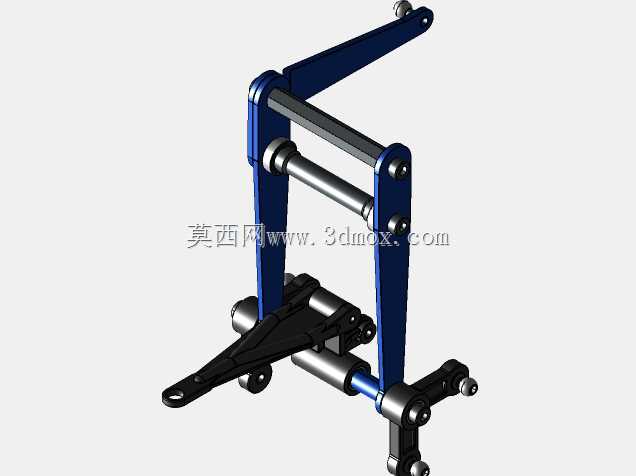

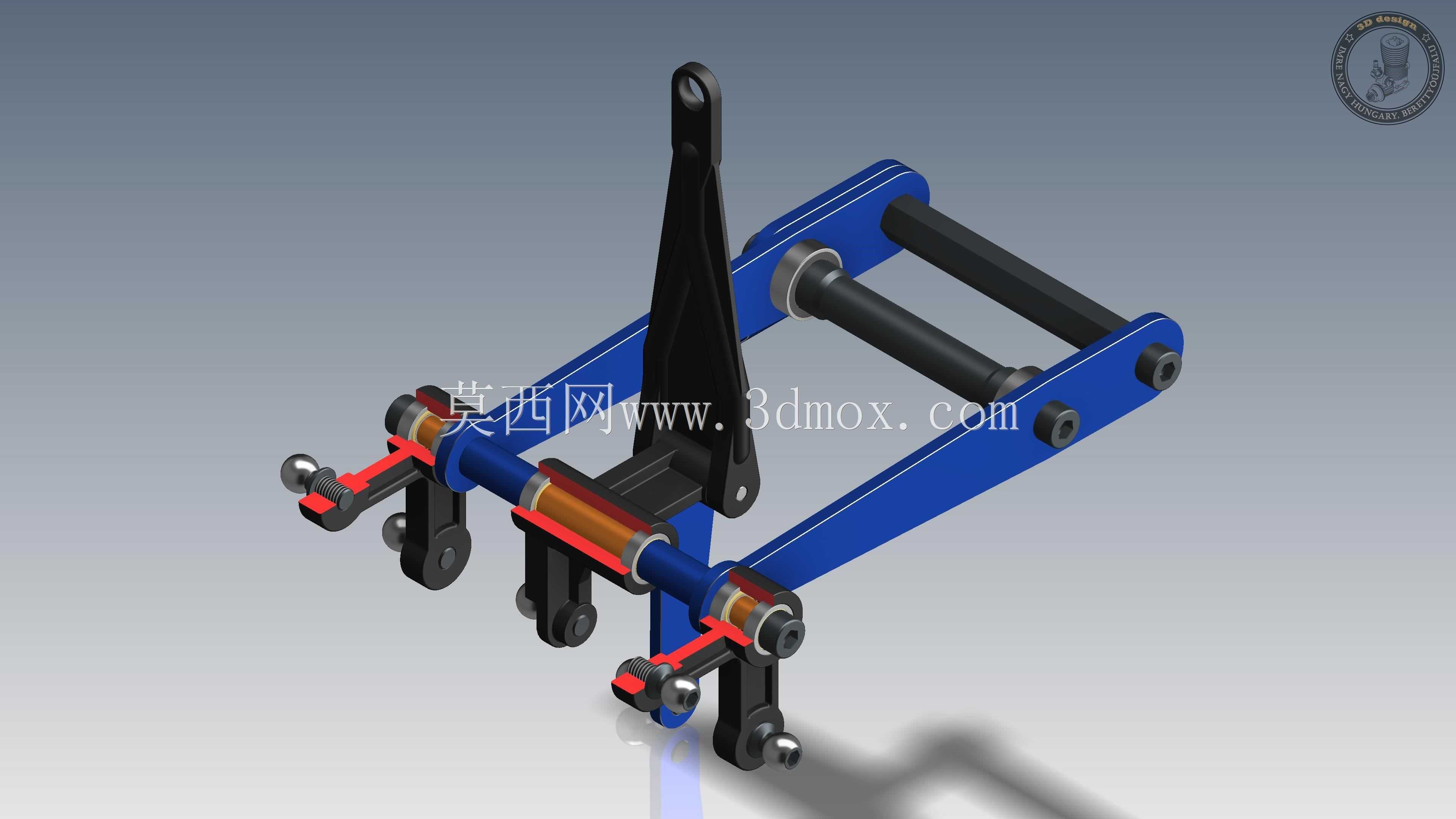

　　从结构功能来看，这套组件采用双平行蓝色支撑臂作为主体承载框架，框架上设置多组铰接销轴，将舵机输出的摆动动作通过多组黑色摇臂、球头连杆传递到旋翼头的对应操纵点位。所有铰接位置均采用小间隙配合的销轴连接，球头端预留了连杆长度调节的螺纹结构，方便装机时根据旋翼头的几何参数调整中立位置，消除操纵虚位。两侧的对称摇臂结构能够保证左右两侧的操纵输入同步性，避免周期变距时出现动作偏差导致飞行姿态歪扭。

　　设计思路上，这套结构充分考虑了航模部件的轻量化与刚性平衡，主体支撑臂采用平板式镂空构型，在保证纵向抗弯强度的前提下尽可能降低结构重量，减少旋翼头的旋转惯量，提升操纵响应速度。所有铰接点的位置都经过运动学校核，保证舵机在全行程摆动过程中，连杆不会出现死点、干涉问题，操纵力的传递线性度保持在合理区间，避免舵机行程中段与两端的操纵灵敏度差异过大增加飞手的操控难度。摇臂的长度比经过匹配设计，能够适配主流500-600级航模直升机的标准舵机行程，不需要额外调整舵机舵量即可实现满行程操纵。

　　从安装边界来看，这套机构的两个平行横向安装轴间距为固定值，可直接卡入对应级别航模直升机的主旋翼座安装槽内，下方伸出的摇臂连接端与标准舵机摇臂的球头孔位匹配，不需要额外制作转接件即可完成装配。整体结构的横向宽度控制在旋翼头旋转直径的安全范围内，高速旋转时不会碰到旋翼桨根，纵向伸出的操纵摇臂长度也预留了足够的安全距离，做大倾角周期变距动作时不会与机身其他结构产生磕碰。所有球头的安装方向都按照操纵受力方向设置，能够承受飞行过程中旋翼产生的交变载荷，不会出现球头脱出、连杆断裂的问题。

　　在实际装机调校过程中，这套结构的各铰接点可以加注少量低粘度润滑脂降低磨损，长时间飞行后只需要检查销轴的松紧度与连杆的螺纹锁固情况即可，维护难度较低。相比一体化注塑的旋翼控制架，这种分体连杆式的结构抗摔性更好，炸机时通常只会损坏单个摇臂或者销轴，不需要更换整个组件，能够降低航模的使用维护成本。结构上的所有零件都采用模块化设计，单个零件损坏后可以单独替换，不需要整体报废，对于航模爱好者来说实用性较强。
