在航模直升机的动力传递链路中,尾旋翼传动组件是抵消主旋翼反扭矩、维持机身航向稳定的核心执行部件,这套尾旋翼萌芽轴组件,直接承担从尾传动杆到尾旋翼桨夹的动力输出与扭矩传递作用,是小型遥控直升机尾传动系统里的精密传动构件。日常飞行场景中,主旋翼高速旋转产生的反扭矩会带动机身反向转动,尾旋翼需要通过持续的转速调整产生侧向推力抵消该扭矩,同时响应遥控器的航向操控指令,这套轴组件作为动力传递的中间载体,既要承受持续高速旋转带来的交变载荷,还要兼顾传动过程的同轴度要求,避免高速转动下出现抖动、旷量,影响飞行稳定性。

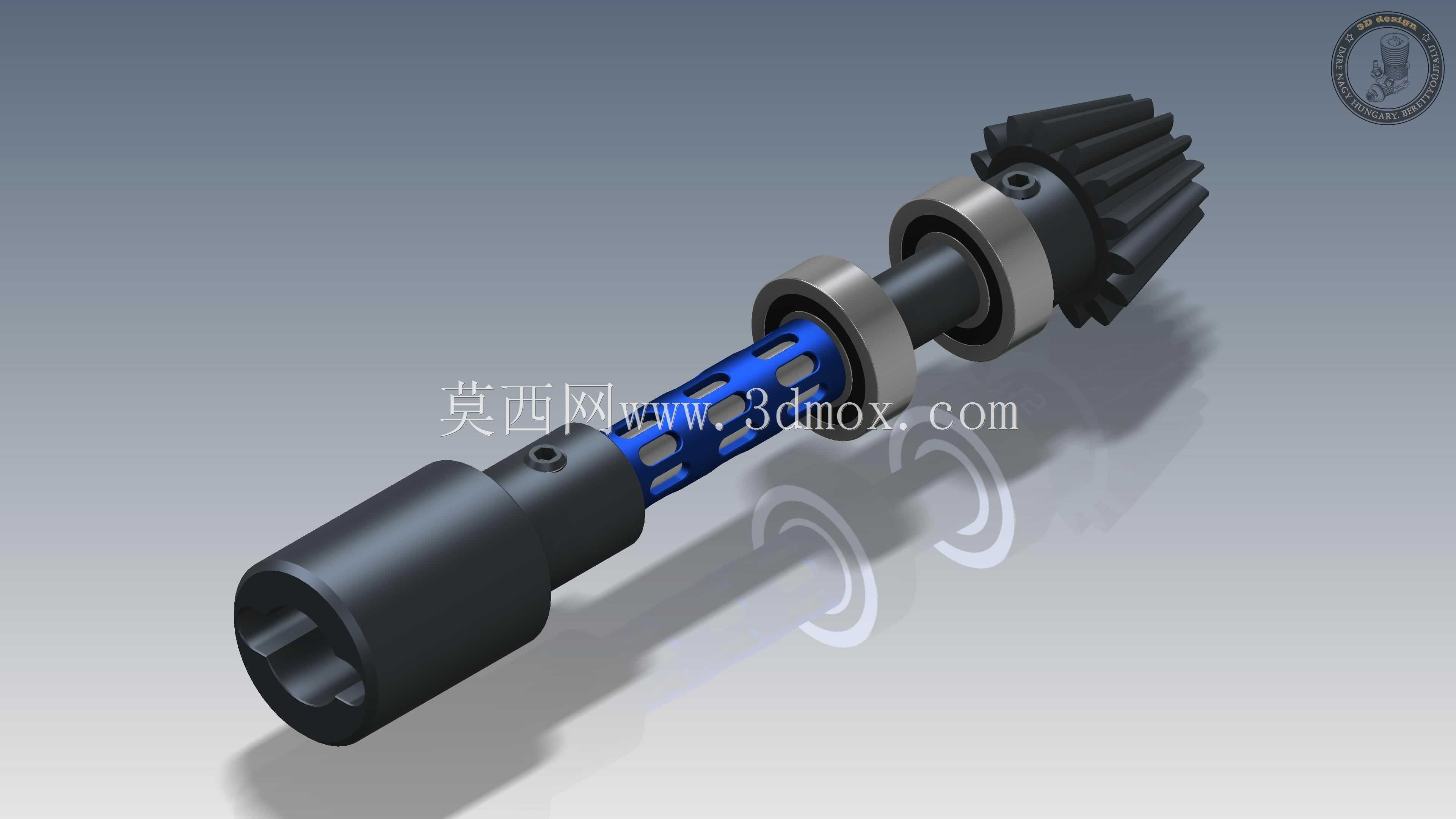

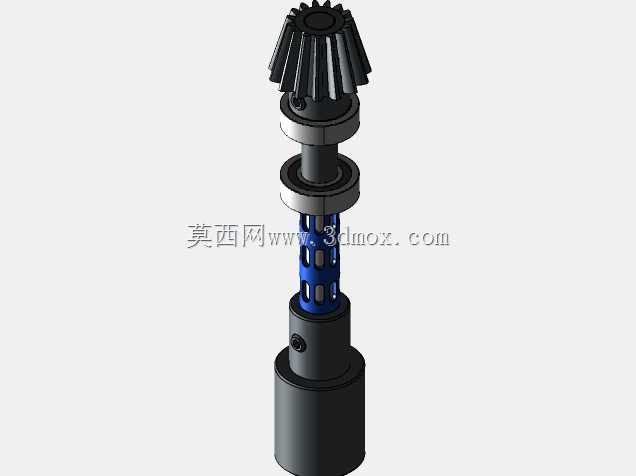

从结构设计来看,组件一端采用内六角孔的对接结构,能够直接与尾传动杆的输出端配合,这种型面连接的方式相比平键连接,在小尺寸轴类零件上能传递更大的扭矩,同时装配时无需额外的键槽加工,对接定位更便捷,也能减少传动过程中的回程间隙。轴身中段设计有镂空减重结构,在不降低轴体扭转强度的前提下,尽可能降低转动惯量,让尾旋翼的转速响应更灵敏,适配航模飞行中快速的航向操控需求,镂空段的加强筋沿轴向均匀分布,保证高速旋转时的动平衡性能,避免出现偏心振动。轴体上配置的两个环形限位台阶,用于安装支撑轴承,轴承位的直径公差按照小间隙配合设计,既保证轴承内圈与轴的紧密贴合,不会出现跑内圈的情况,又能方便装配时的压装操作,两个轴承位的同轴度控制在0.02mm以内,确保轴体高速转动时的径向跳动量控制在极小范围,减少传动噪音与振动。
轴体输出端集成了锥齿轮结构,齿轮采用渐开线齿形,齿部经过参数优化,啮合重合度达到1.2以上,传动过程更平稳,能有效降低齿轮啮合的噪音,同时齿面的接触强度满足航模飞行时的瞬时大扭矩输出需求,在急打舵、特技飞行动作时不会出现打齿、断齿的问题。齿轮与轴体采用一体化设计,相比装配式齿轮,消除了齿轮与轴连接的配合间隙,传动精度更高,也减少了装配环节的累积误差。轴体上还设计有径向的顶丝孔,装配时可以通过顶丝将轴体与对接的传动杆、桨夹座进行锁紧固定,防止高速旋转时轴件出现轴向窜动,顶丝孔的位置经过配重优化,不会破坏轴体的动平衡。
从安装边界来看,这套组件的整体轴向长度适配450级到500级小型遥控直升机的尾管安装空间,最大外径处为锥齿轮的齿顶圆直径,安装时两个支撑轴承分别嵌入尾波箱的对应轴承座孔内,轴承座孔的同轴度要求与轴件轴承位的精度匹配,装配完成后轴体的轴向窜动量控制在0.1mm以内,保证锥齿轮与尾传动从动齿轮的啮合间隙处于合理范围,既不会因为间隙过大出现传动冲击,也不会因为间隙过小导致齿轮卡滞、磨损加剧。轴身的镂空段位于两个轴承位之间,不会与尾波箱内部的其他结构产生干涉,内六角对接端伸出尾波箱前端,与尾传动杆的内六角接头直接套接,不需要额外的转接件,装配流程简洁。
在实际使用场景中,这套组件不仅适用于普通的航线飞行,也能满足3D特技飞行的载荷要求,轴体选用的材质兼顾强度与轻量化需求,齿轮部分的硬度满足长期啮合的耐磨要求,长时间飞行后齿面磨损量极小,能维持稳定的传动精度。设计过程中充分考虑了航模配件的互换性需求,各个安装尺寸与同级别主流航模直升机的尾波箱安装位兼容,替换原厂配件时不需要对机身结构进行修改,直接装配即可使用。轴体表面的处理工艺兼顾防锈与美观,镂空段的蓝色阳极氧化层不仅提升了外观辨识度,也能增强轴身表面的硬度,减少装配、使用过程中的磕碰损伤。
