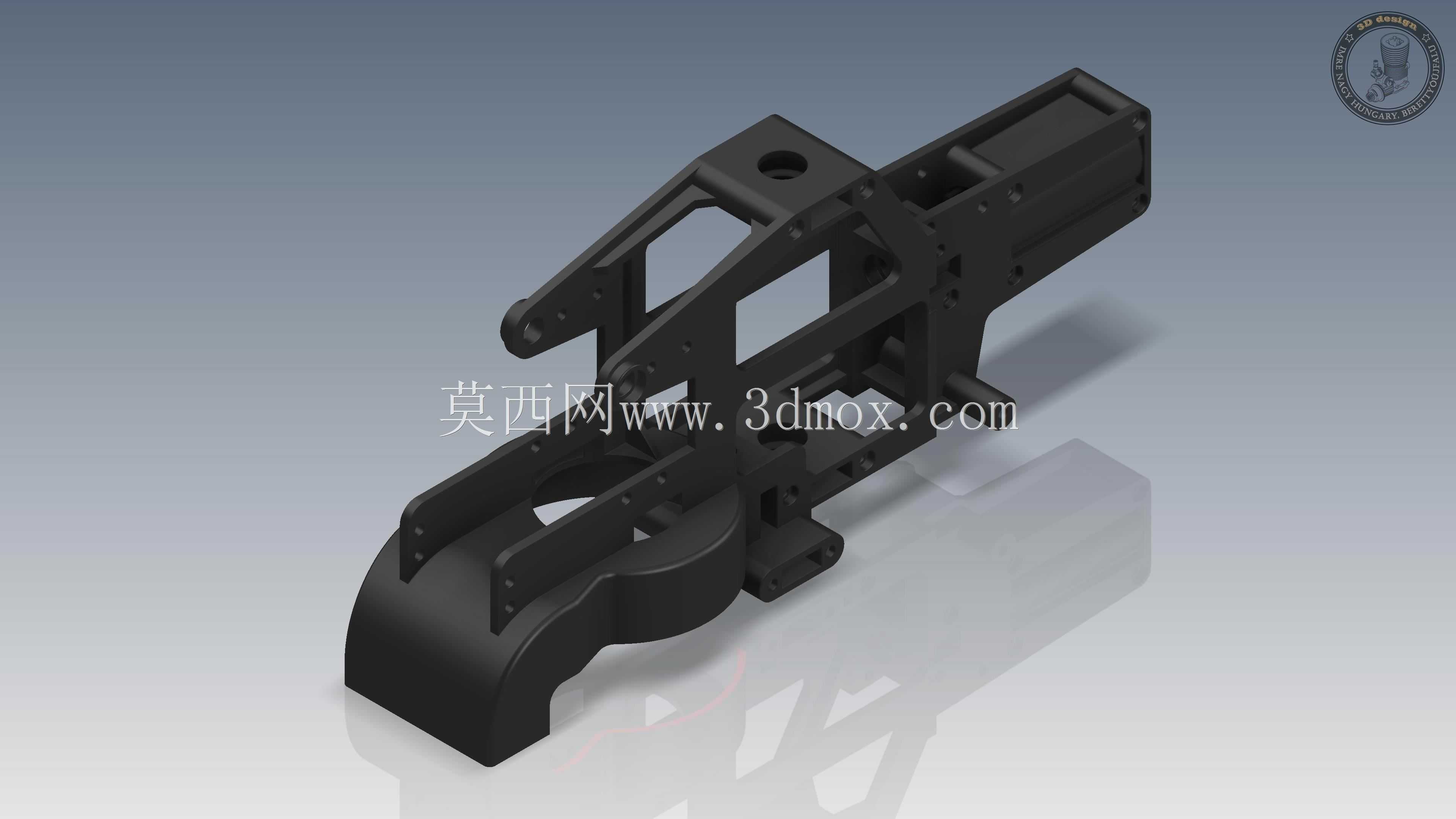

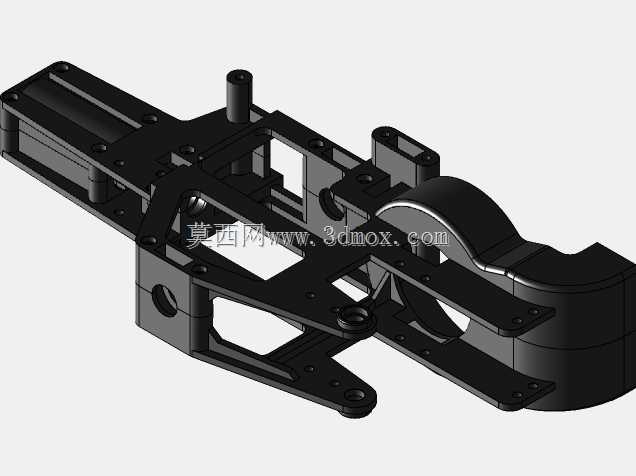

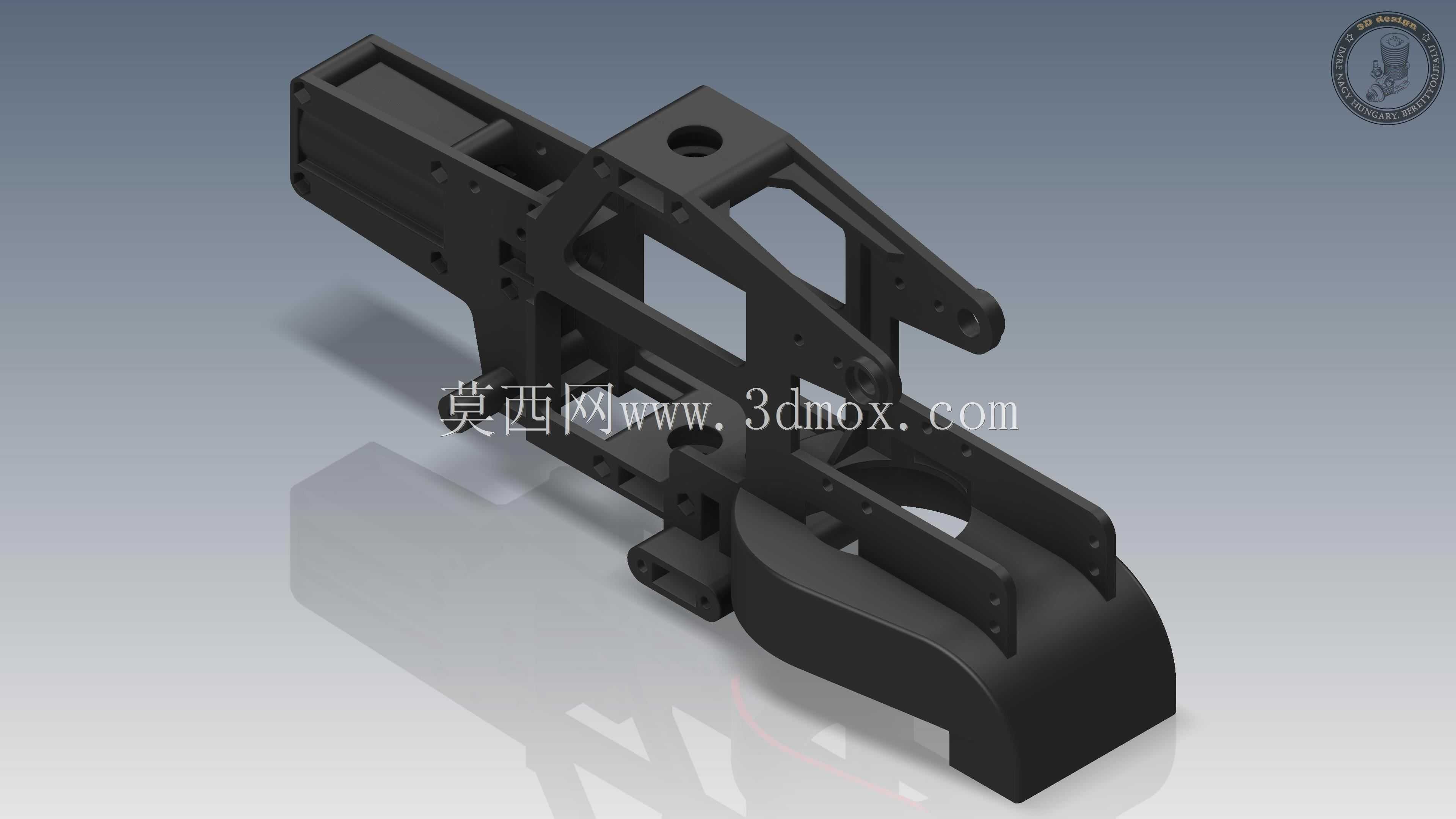

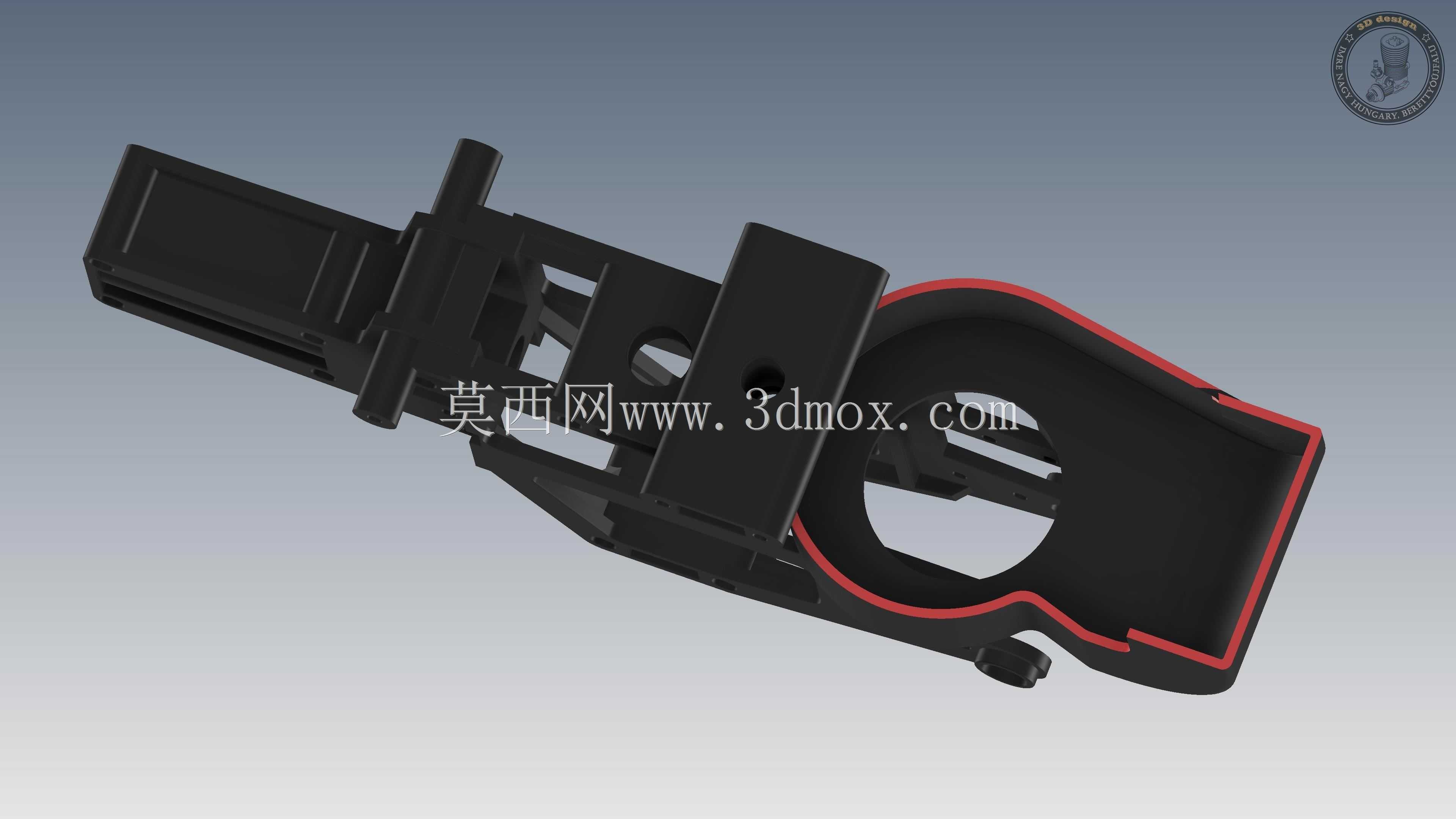

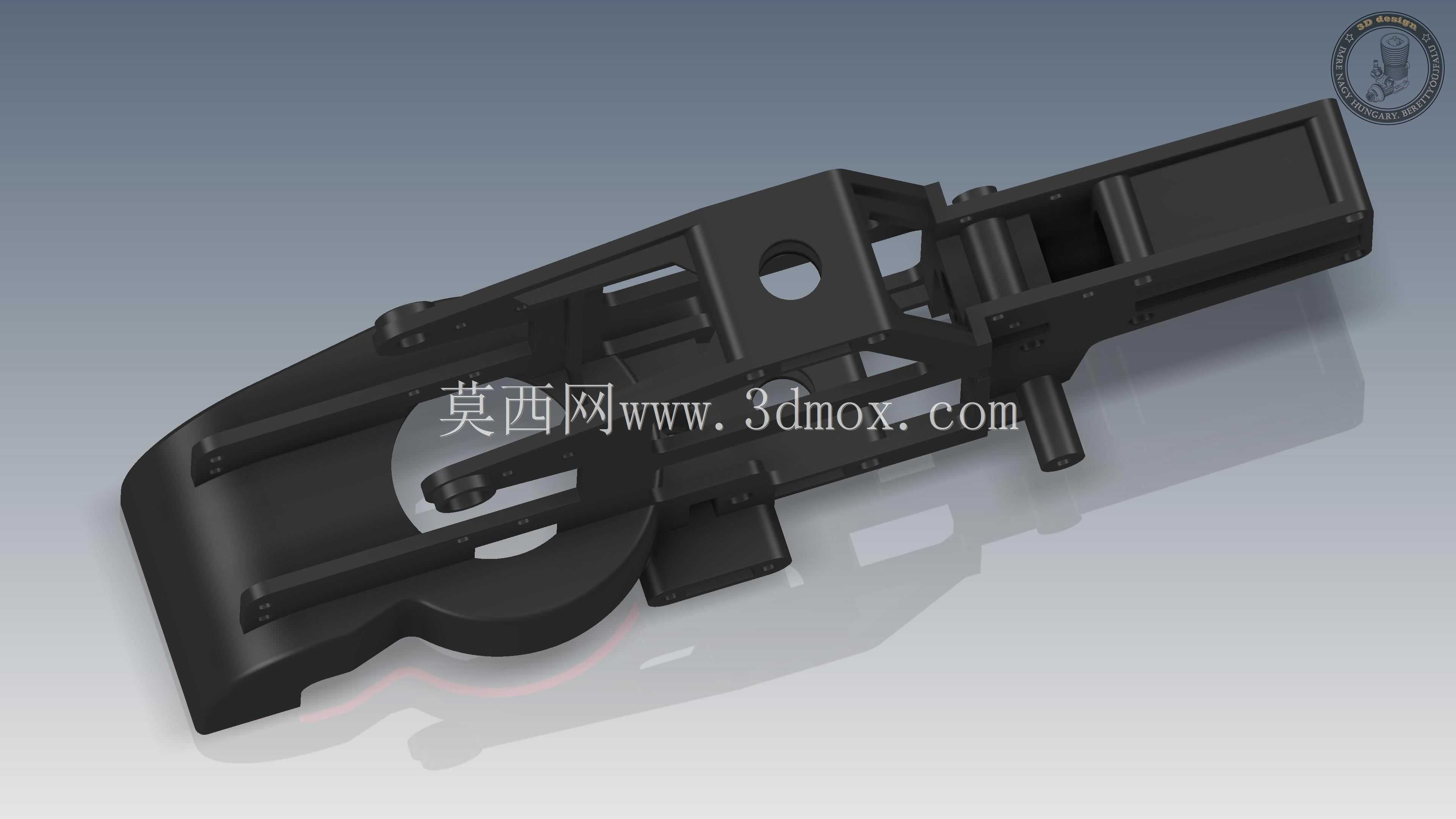

RC遥控直升机变速箱承载机架结构

　　这套结构件是RC遥控直升机传动系统的核心承载部件，主要作用是为整套变速传动组件提供安装基准，同时衔接机身主承力框架与旋翼传动链路，在航模飞行过程中承受动力输出的交变载荷、旋翼转动带来的振动冲击，以及机动动作下的多向受力。从实际应用场景来看，这类结构多用于450-500级别的燃油或电动遥控特技直升机，日常飞行中需要完成3D特技动作、航线飞行、悬停等不同工况，对结构的刚度、重量控制都有较高要求，一旦承载结构出现形变或者安装位偏移，会直接导致传动齿轮啮合间隙异常，轻则加剧传动磨损、降低动力传递效率，重则引发飞行过程中传动卡滞、坠机等问题。

　　设计过程中首先考虑的是载荷传递路径的合理性，整个构件采用一体化框架式布局，将电机安装位、变速齿轮组定位槽、旋翼轴支撑座、机身连接耳片整合在同一个主体结构上，避免了多零件拼接带来的装配累积误差，同时减少了紧固件的使用数量，有效控制整体重量。从结构细节来看，主体采用变壁厚设计，在齿轮啮合受力集中的轴承安装位、动力输入接口区域做了局部加厚处理，壁厚比非受力区域高出1.2-1.5倍，同时在框架的非受力区域做了大面积的镂空挖槽，在不损失整体结构刚度的前提下尽可能降低冗余重量，匹配航模产品对重量控制的严苛要求。

　　安装边界方面，构件前端的弧形包覆结构主要用于遮挡变速齿轮组的外露部分，避免飞行过程中杂草、灰尘进入齿轮啮合区域，同时降低飞行过程中的风阻；两侧对称分布的连接耳片上预留了统一规格的安装孔位，孔位间距严格匹配同级别直升机的机身主梁安装尺寸，不需要额外做打孔修改即可直接完成装配；上部的圆形通孔是主旋翼轴的穿过位，孔位周边设计了环形加强筋，用于承受旋翼转动时产生的径向载荷，避免轴孔在长期交变载荷下出现扩孔、开裂的问题；下部的定位凸台用于和机身底部的舵机安装架做定位衔接，保证传动组件和舵机拉杆的相对位置精度，确保变距动作的响应精度。

　　从功能特性来看，这套结构同时承担了多重作用：一是作为传动组件的安装基准，所有齿轮轴、轴承的安装位都在构件上直接加工成型，定位精度可以控制在0.02mm以内，保证齿轮啮合的侧隙处于合理区间，降低传动噪音和磨损；二是作为受力承力件，将电机输出的扭矩、旋翼产生的升力、机动动作的惯性力通过框架结构均匀传递到机身主梁上，避免局部应力集中；三是作为防护结构，半包围的框架外形可以将高速转动的齿轮组遮挡在结构内部，避免调试过程中操作人员误触高速转动零件引发安全问题，同时减少外界杂物对传动系统的干扰。

　　设计思路上没有采用传统的平板拼接式结构，而是选择一体化的框架构型，主要是考虑到RC直升机的振动频率较高，拼接结构在长期振动下容易出现紧固件松动的问题，一体化结构可以大幅提升整体的固有频率，避开旋翼转动的常用转速区间，减少飞行过程中的共振问题。在细节处理上，所有的安装孔位都做了倒角处理，既可以避免安装时零件边缘割手，也能在装配时起到导向作用，提升装配效率；所有的转角位置都做了圆角过渡，避免应力集中导致的结构断裂问题，尤其是在受力较大的耳片根部、加强筋衔接位置，圆角半径都控制在壁厚的0.5倍以上，最大化降低应力集中系数。

　　实际装配过程中，这套结构可以直接适配标准规格的深沟球轴承，轴承安装位的尺寸公差按照过渡配合设计，既可以保证轴承安装后不会出现外圈滑动的问题，也不需要借助特殊工具即可完成手动装配，降低日常维护的难度。结构上预留的电机安装槽位可以适配同级别常用的外转子无刷电机，安装槽的长度方向预留了0.8mm的调节间隙，可以通过调整电机位置来改变主动齿轮和从动齿轮的啮合间隙，适配不同模数的传动齿轮组，提升结构的通用性。两侧的镂空槽位除了减重作用外，还可以为传动组件提供足够的散热空间，避免长时间飞行时齿轮组和电机的热量积聚，降低传动系统的工作温度，提升零件的使用寿命。
