航模直升机主旋翼变距机构结构设计

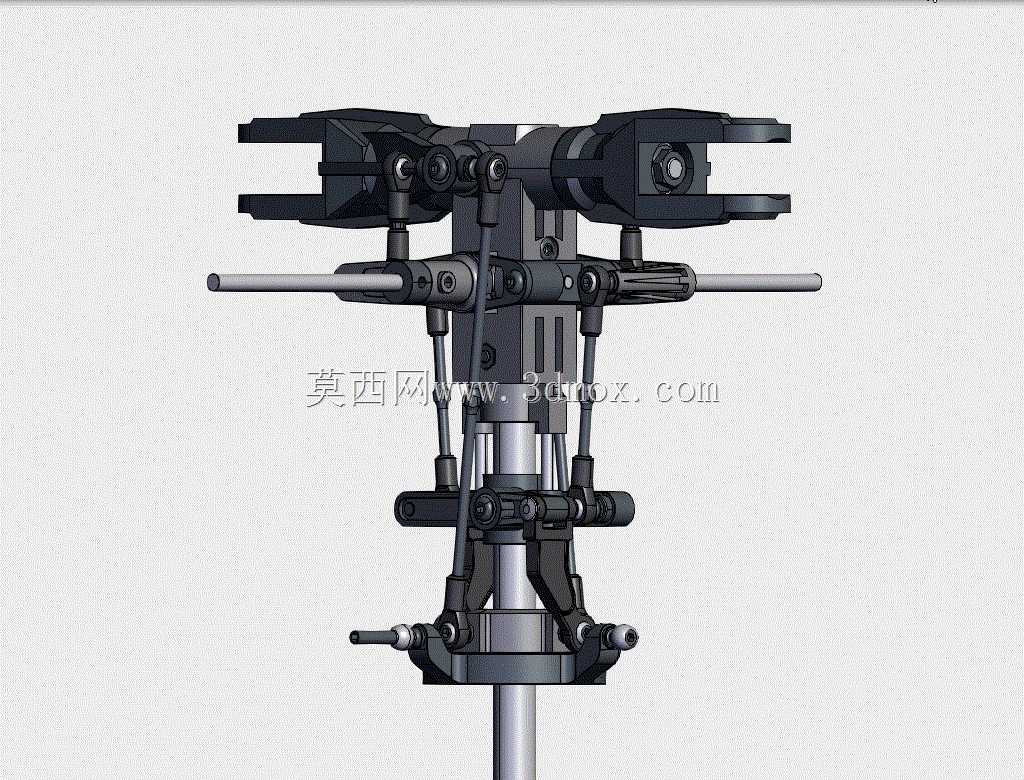

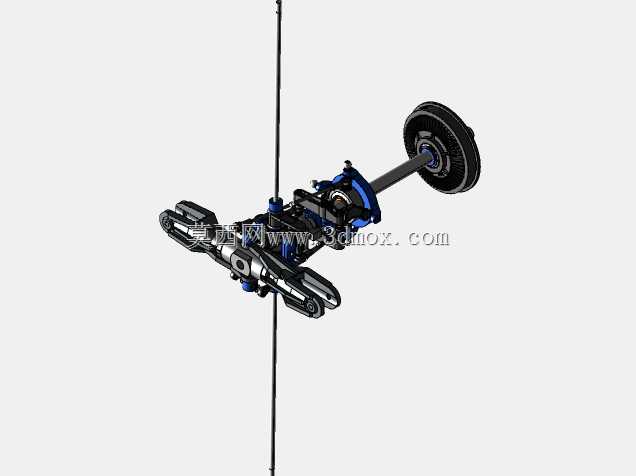

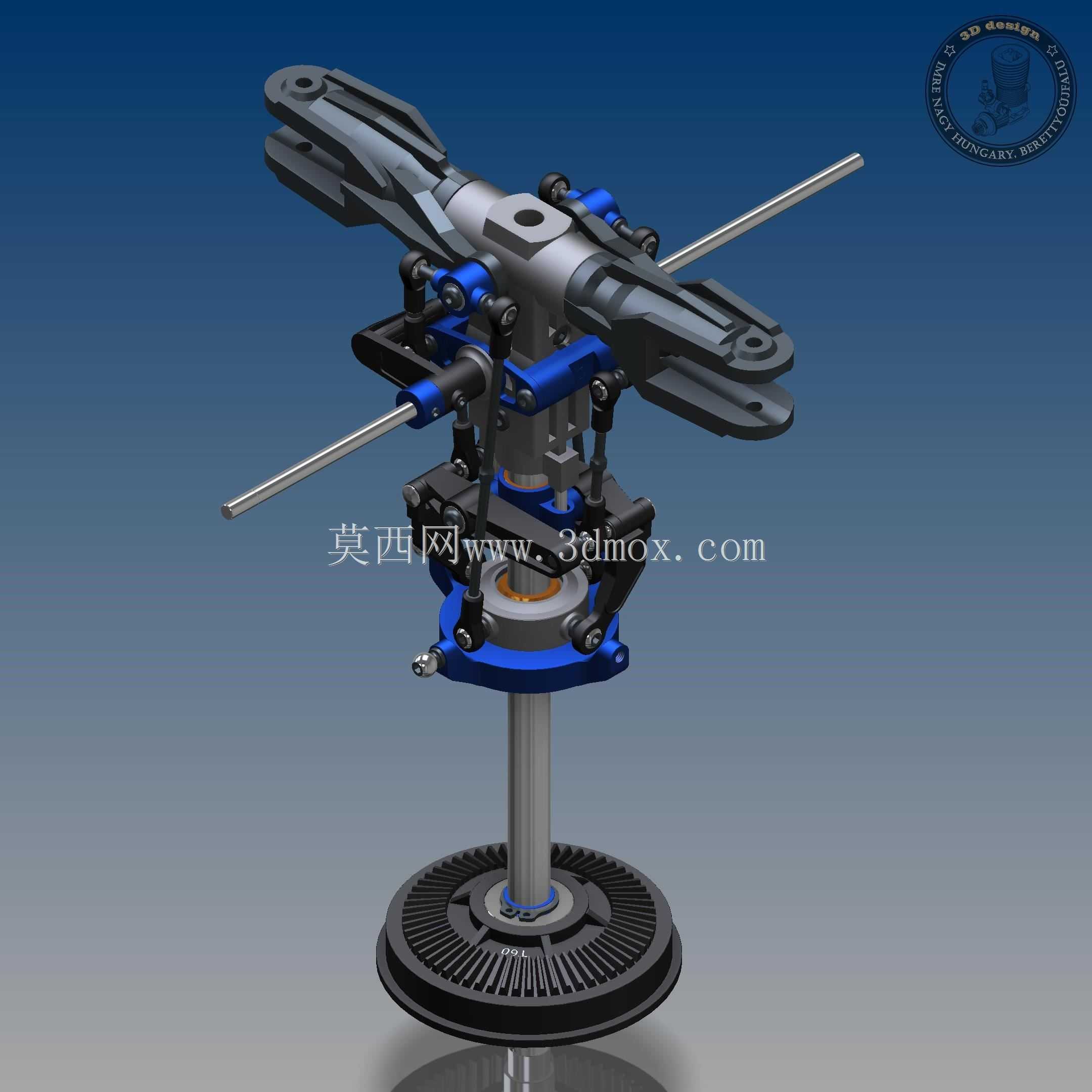

　　这套旋翼变距总成是小型遥控直升机动力传递与姿态控制的核心执行部件，日常作业场景覆盖消费级航模调试、小型无人直升机飞控验证、旋翼类飞行器原理教学等多个领域，实际承担着将主轴旋转动力转化为桨叶升力、同时响应飞控指令调整桨距实现飞行姿态变化的核心作用，没有这套机构，直升机无法完成升降、前后飞、转向等基础机动动作。从结构功能来看，总成集成了桨夹、变距摇臂、十字盘、倾斜拉杆、主轴连接座几个核心模块，桨夹部分采用双轴承支撑结构，可夹持标准规格的航模旋翼桨叶，保证桨叶高速旋转时不会出现径向窜动，同时能绕桨夹转轴顺畅转动完成变距动作；十字盘采用内外环分离设计，内环随主轴同步旋转，外环通过舵机拉杆连接舵机摇臂，不随主轴转动，当飞控输出舵机动作信号时，

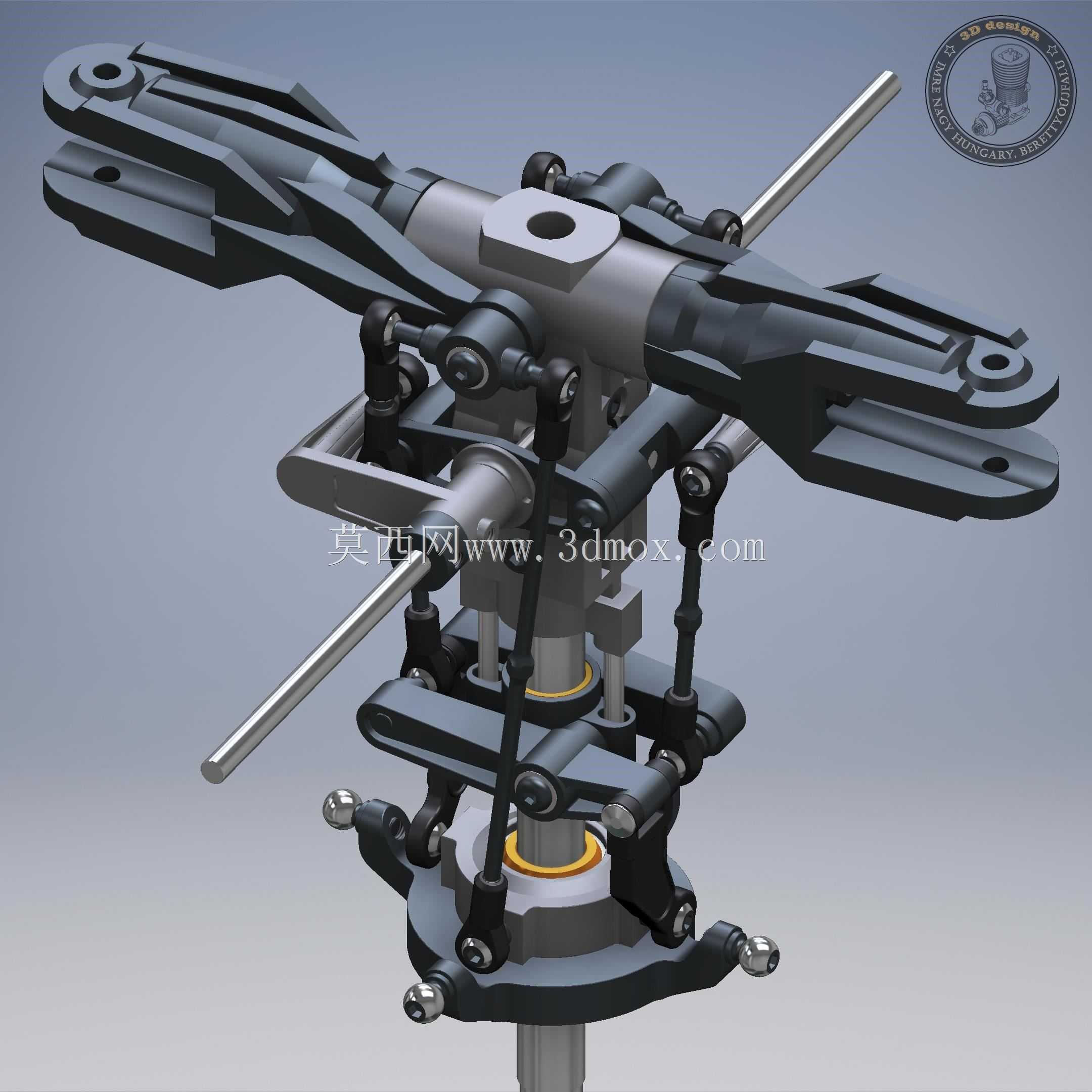

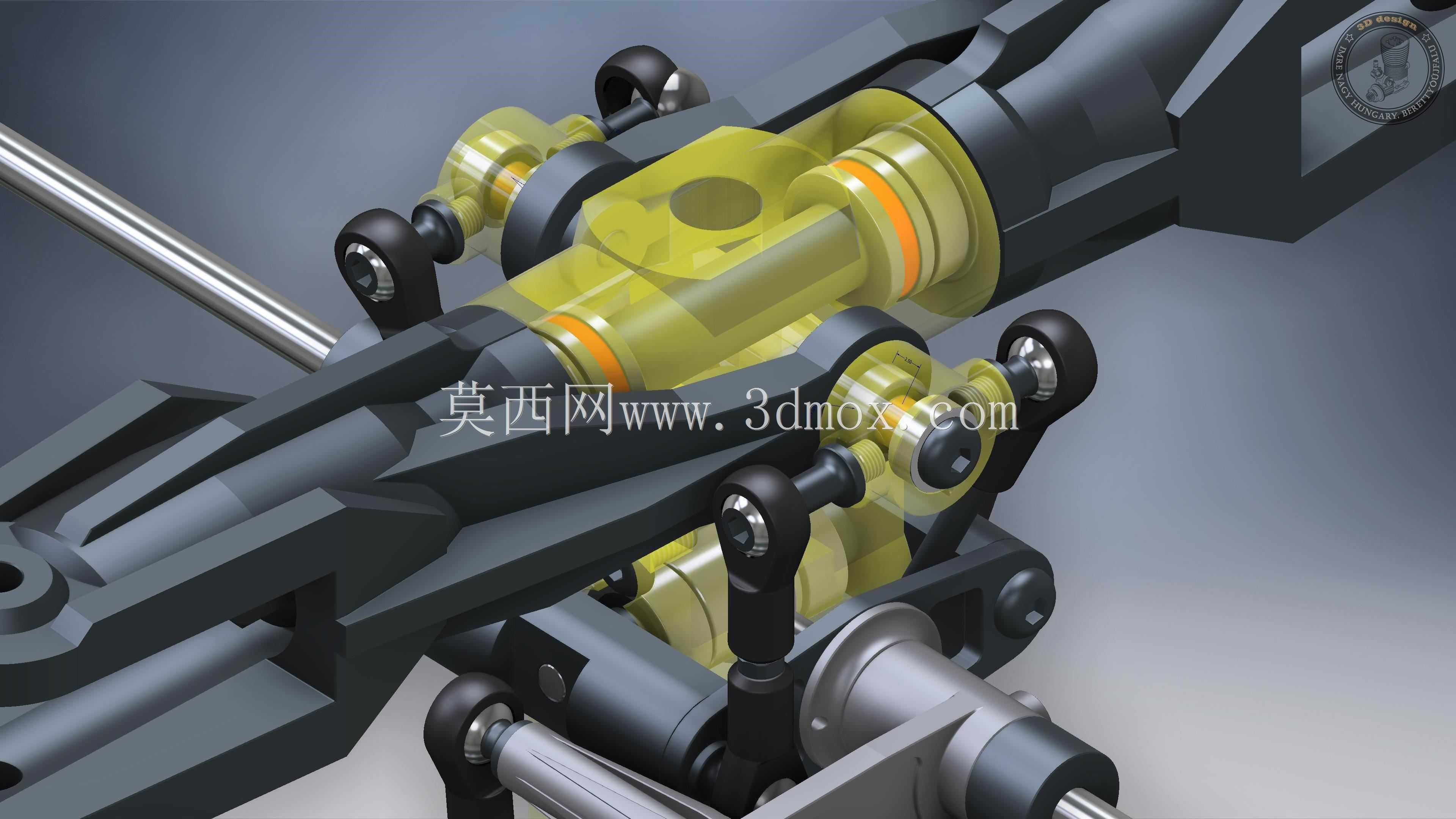

　　舵机拉动外环倾斜或上下移动，通过变距拉杆带动对应位置的桨夹转动，实现周期变距与总距调整，总距调整时所有桨叶同步改变安装角，统一调整升力大小控制升降，周期变距时不同方位的桨叶安装角周期性变化，产生升力差控制直升机前后左右移动。设计过程中优先考虑了高速旋转工况下的动平衡特性，所有旋转部件的质量分布都做了对称配平处理，避免高转速下产生过大振动影响飞行稳定性；铰接点全部采用微型滚动轴承连接，大幅降低变距动作的传动阻力，保证舵机控制的响应精度，不会出现虚位导致的姿态控制滞后；结构件之间的避让间隙经过反复校核，变距全程所有运动构件都不会出现干涉，桨叶最大变距角度范围覆盖航模飞行所需的正负螺距区间，既可以满足正螺距起飞爬升的升力需求，

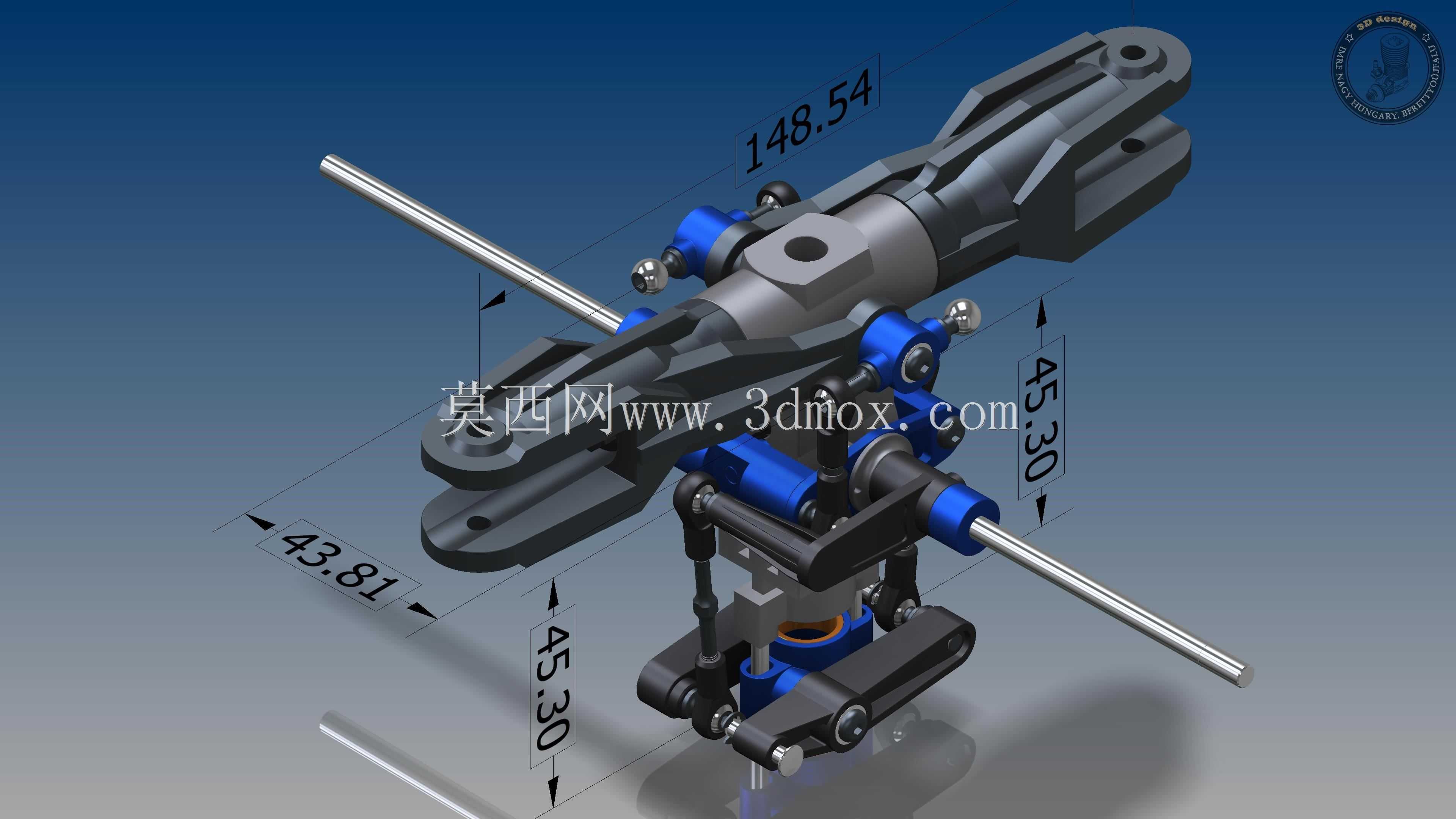

　　也能实现负螺距下的3D特技飞行动作。从安装边界尺寸来看，整套旋翼头总成沿主轴轴向的总安装高度为90.6mm，十字盘最大外径为45.30mm，两侧桨夹转轴的同轴总长度为148.54mm，桨夹安装孔位适配直径5mm的旋翼桨根固定轴，主轴连接座内孔直径为8mm，可直接适配市面上多数500级航模直升机的主轴规格，安装时仅需通过顶丝将连接座与主轴锁紧，再依次连接舵机拉杆即可完成装配，不需要额外做结构修改。结构材质选型上，受力较大的主连接座、桨夹采用高强度铝合金加工成型，变距摇臂、拉杆采用轻量化钢材制作，既保证了高速旋转下的结构强度，能承受桨叶旋转产生的离心力与变距载荷，又尽可能控制了整体重量，降低旋翼部分的转动惯量，提升舵机控制的响应速度。

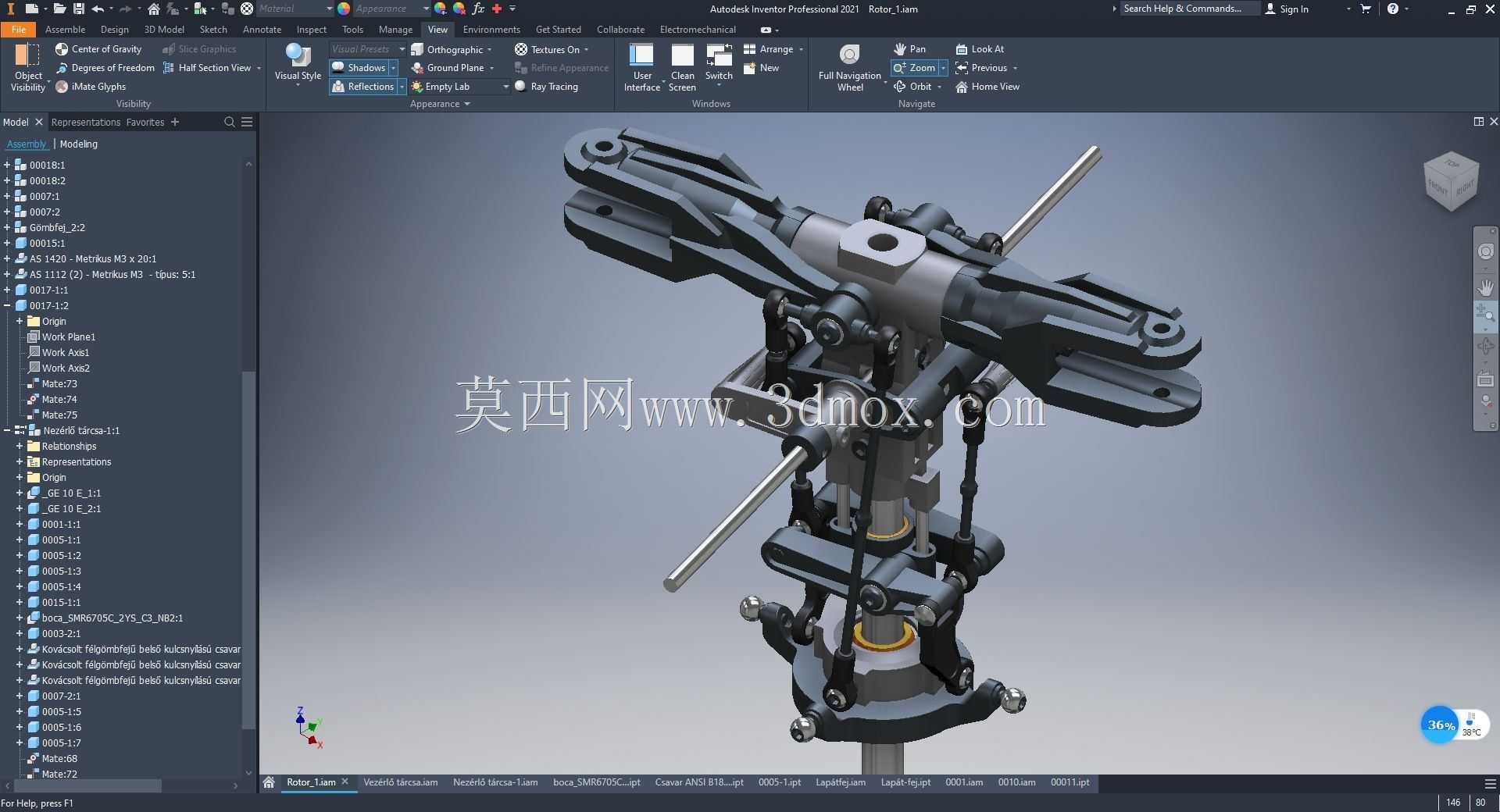

　　实际装配调试时需要注意，十字盘的初始水平度需要通过调整舵机拉杆长度校准，保证初始状态下所有桨叶的安装角一致，避免起飞时出现机身倾斜；变距拉杆的长度需要统一，保证周期变距时各个方位的桨距变化量线性一致，防止飞行动作出现偏差；铰接点的轴承需要定期加注微量润滑脂，减少飞行过程中的磨损，延长机构使用寿命。这套结构的设计逻辑完全贴合小型旋翼飞行器的实际使用需求，没有冗余的结构设计，所有构件都服务于动力传递与姿态控制两个核心功能，既可以直接用于成熟航模产品的替换配件生产，也可以作为小型无人直升机旋翼系统的设计参考，帮助结构设计人员快速理解旋翼变距机构的工作原理与结构布局，缩短同类产品的研发周期。
