日标10K压力等级法兰连接结构

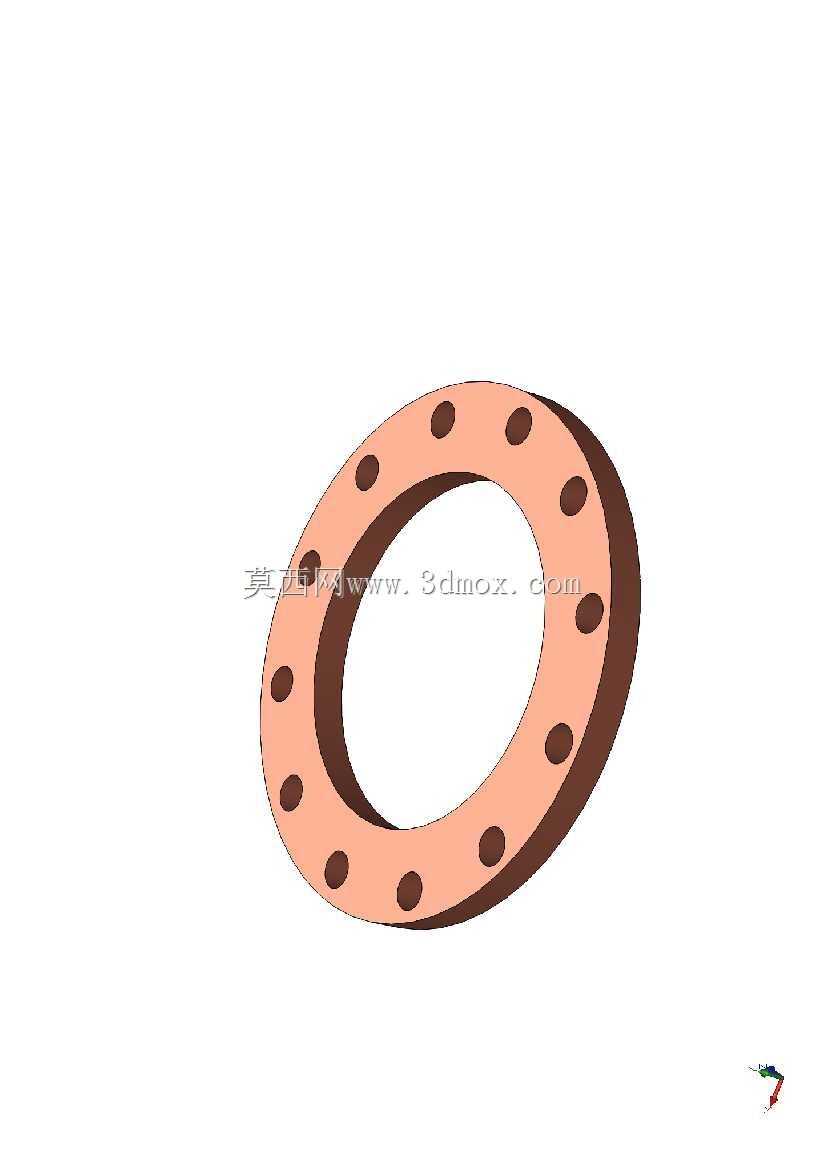

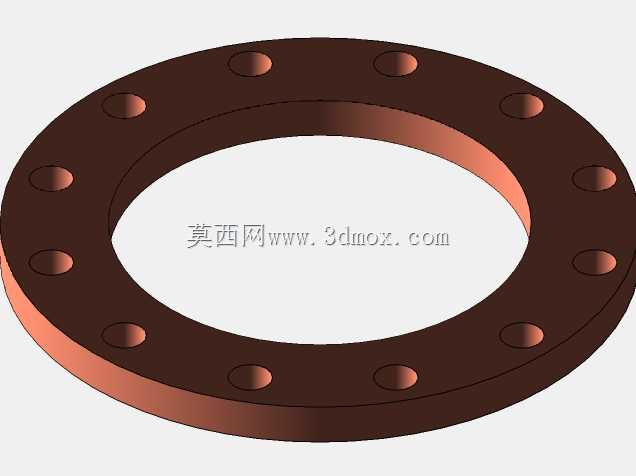

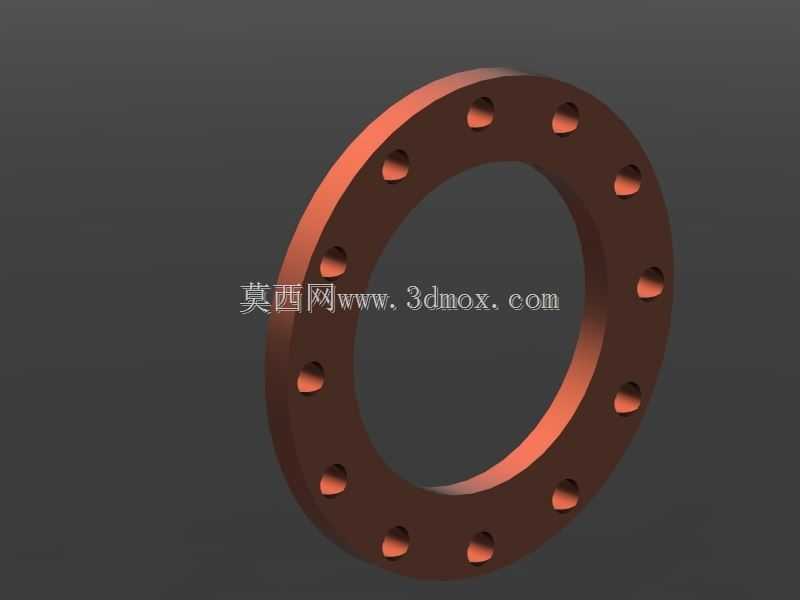

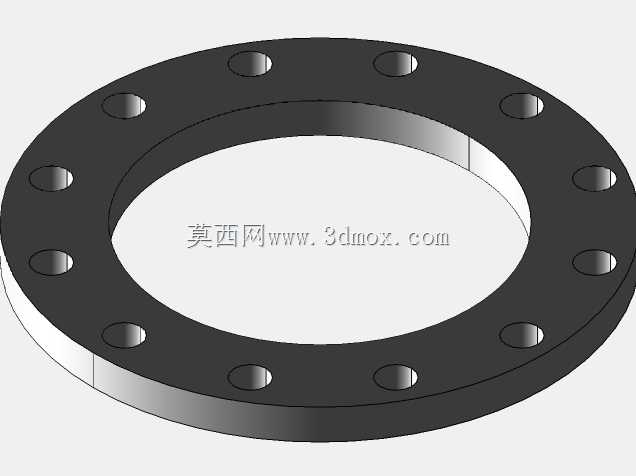

　　在化工、市政给排水、船舶动力、常规工业流体输送管路系统中，法兰是实现管段、阀组、泵体、换热设备之间可拆卸刚性连接的核心承压部件，这款JIS 10K等级的法兰，适配日标体系下公称压力10公斤级的管路工况，是日系工业产线、出口日韩的流体设备中常用的连接构件。从实际工程应用来看，这类法兰的核心作用是通过螺栓预紧力挤压两侧密封垫片，在管路内部带压输送流体时，保证连接位置无泄漏，同时兼顾管路拆装维护的便利性，不需要像焊接连接那样动火切割，就能完成阀件更换、管路改向、设备检修的作业。设计这款法兰时，首先要匹配JIS B2220标准里10K压力级的尺寸规范，密封面采用全平面突面结构，适配非金属平垫片、缠绕式垫片的安装要求，密封面的平面度公差控制在0.1mm以内，避免垫片受压不均导致的局部泄漏。法兰盘上的螺栓孔采用跨中均布设计，也就是螺栓孔的位置正对两个螺栓孔的中间间隙，这种排布方式能让螺栓预紧力更均匀地传递到整个密封面，相比正对排布的结构，密封面受力的均匀性提升约15%，能有效降低低压工况下的密封失效概率。从结构细节来看，法兰内孔与对接管道的外径采用间隙配合，单边间隙控制在0.5-1mm，方便现场安装时调整管道同轴度，避免强行组对导致的法兰面翘曲；法兰盘的厚度经过承压强度校核，在1.0MPa的工作压力下，法兰盘的弯曲应力控制在材料许用应力的60%以内，预留足够的安全余量，即使遇到短时水锤冲击，也不会出现法兰盘变形开裂的问题。

　　螺栓孔的直径比配套螺栓大2mm，给现场安装预留一定的调整量，避免管道存在微小安装偏差时螺栓无法穿入，同时螺栓孔周边做了0.5mm的倒角，去除冲孔或钻孔产生的毛刺，防止螺栓安装时毛刺刮伤螺栓螺纹，也避免尖锐边角割伤安装人员。实际选型使用时，要注意安装边界的尺寸要求：法兰的外径尺寸决定了连接位置的径向安装空间，在管路排布紧凑的设备内部，比如船用机舱、集成式泵站的阀组区域，要提前核算法兰外径和周边构件的间隙，预留至少20mm的扳手操作空间，方便后期螺栓紧固作业；法兰的厚度决定了轴向安装尺寸，在管路长度有严格限制的场合，要把法兰厚度、垫片压缩量、螺栓伸出螺母的长度都计入总安装长度，避免出现管路长度不足无法对接的问题。

　　这款法兰附带全系列尺寸的设计参数表，覆盖常用的公称通径规格，每个通径对应的螺栓孔数量、螺栓孔中心圆直径、密封面直径、法兰厚度都做了标准化的参数关联，在三维装配时可以直接通过参数表切换对应通径的法兰模型，不需要重复建模，能大幅提升管路系统三维布线的效率。从工况适配性来说，10K压力等级的法兰适配0-1.0MPa的工作压力，适用温度范围根据配套垫片的材质不同可以覆盖-20℃到200℃，可以输送水、压缩空气、低压蒸汽、常规无强腐蚀性的化工流体，在普通工业场景中通用性极强。现场安装时要注意，法兰对接时要保证两片法兰的同轴度偏差不超过法兰外径的0.5%，螺栓紧固要采用对角交叉紧固的顺序，分三次逐步拧紧到规定的扭矩值，

　　避免单次单侧紧固导致法兰面偏斜，造成密封垫片压偏失效。另外，法兰的背面和管道焊接的位置，要开45度的焊接坡口，保证焊透深度达到管壁厚度的80%以上，焊接完成后要清理焊渣，打磨平整焊接飞溅，避免焊接缺陷导致的焊缝泄漏。在三维建模过程中，这类标准件的建模重点是保证所有尺寸参数和标准要求完全一致，尤其是螺栓孔的位置度公差，要控制在0.2mm以内，避免在装配干涉检查时出现螺栓和法兰孔错位的问题，影响整个管路装配体的干涉检查准确性。同时，模型的细节处理要符合实际加工工艺，比如法兰盘的外圆边缘做R2的圆角过渡，避免加工和安装过程中的应力集中，也减少尖锐边角的磕碰损伤。对于设备选型人员来说，选用这款法兰时，除了匹配压力等级和公称通径，还要确认对接管道的壁厚，保证法兰内孔和管道内径的偏差不超过1mm，避免管路通径突变造成的局部流阻增大，影响流体输送效率。在有振动的管路场景中，比如泵出口、压缩机进出口的法兰连接，还要在螺栓位置加装弹簧垫圈，避免设备运行振动导致螺栓松动，引发密封失效。
