1750磅负载8英寸刚性连铸脚轮结构设计

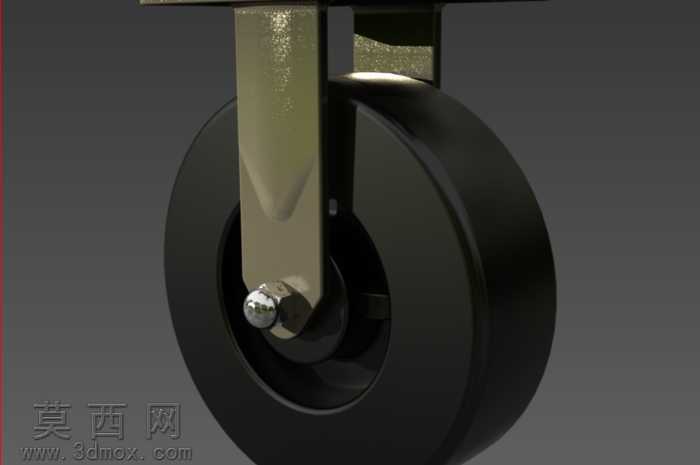

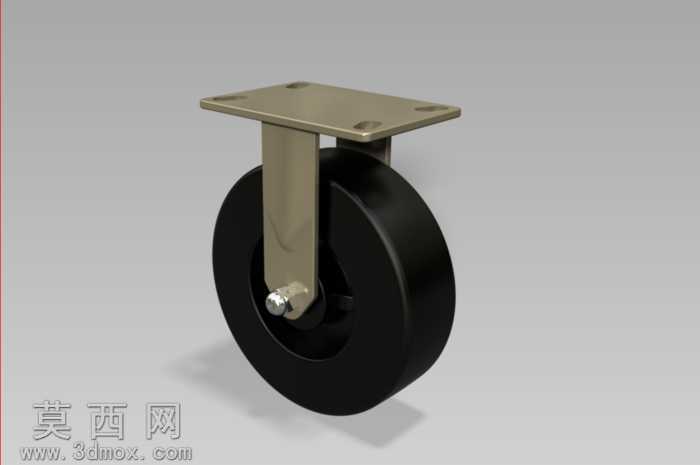

本作品为工业用重型刚性脚轮三维建模作品，建模过程严格遵循实际工业脚轮的设计参数与生产工艺逻辑，首先通过草图绘制确定整体装配基准，以安装面为定位基准依次构建支架、滚轮、紧固件等各个零部件的三维特征。建模阶段针对支架部分，采用钣金特征构建钢板折弯结构，还原0.25英寸厚度钢板的冲压折弯形态，对螺栓过孔、安装螺栓孔的位置严格按照给定尺寸进行定位，确保孔位间距2-7/16×4-15/16英寸、3-3/8×5-1/4英寸的参数精度，安装螺栓直径1/2英寸的孔位做了适配的倒角处理，还原实际加工的工艺细节。滚轮部分采用回转特征构建主体结构，还原8英寸直径、2-1/2英寸宽度的滚轮尺寸，对滚轮与支架的配合轴孔做了同轴度约束，确保装配后转动顺畅无干涉。材质与渲染阶段，支架部分赋予镀锌铬酸盐处理的金属材质，调整金属粗糙度与反光参数，呈现钝化镀锌后的哑光金属质感，表面做了细微的颗粒质感处理还原真实冲压钢板的表面肌理；滚轮部分赋予耐高温耐磨的工业橡塑材质，调整材质的漫反射颜色为深黑色，添加细微的磨砂纹理，还原工业脚轮滚轮的耐磨材质特性；紧固件部分赋予抛光金属材质，还原螺栓头部的金属高光质感，区分不同零部件的材质差异提升渲染真实感。结构设计上采用刚性固定支架结构，无转向回转结构，适配固定方向移动的重载工业场景，整体高度严格控制在9-1/2英寸，确保安装后与设备的适配性，整体负载能力达到1750磅，满足重型工业设备的移动承重需求。装配阶段采用自下而上的装配逻辑，对各个零部件添加正确的配合约束，支架与滚轮之间通过轴件实现转动配合，螺栓与支架孔位采用同轴配合与面贴合约束，还原实际产品的装配关系，整体模型无干涉、无破面，可直接用于工程出图、产品展示或结构验证场景，设计过程充分考虑了脚轮的耐腐蚀性能与承重性能，表面处理工艺的还原也贴合实际工业产品的生产要求，能够直观展现该款重型刚性脚轮的完整结构与外观特性。
