吹塑模具用前加载导销衬套组件

　　在吹塑模具的合模导向系统里，这类前加载结构的导销与衬套是车间量产环节里可靠性经过反复验证的配套零件，和传统侧装、后装的导向件不同，它的安装操作全部在模具前侧作业面完成，不用拆开模具背板或者挪动模架主体就能完成更换、维护，对于快换模需求高的吹塑生产场景来说，能把停机换件的时间压缩近六成。从实际使用的工况来看，吹塑生产过程中模架会频繁承受开合模的冲击载荷，还有型坯吹胀时带来的侧向胀力，普通导向件用久了容易出现配合间隙变大、定位偏移的问题，直接导致吹塑件飞边增厚、合模错位甚至模具啃伤，这套导销衬套的配合段采用了分级导向设计，前端导入段做了大角度锥面过渡，合模时哪怕上下模存在小幅的位置偏差，也能顺着锥面顺利滑入配合位，不会出现硬顶卡滞的情况。

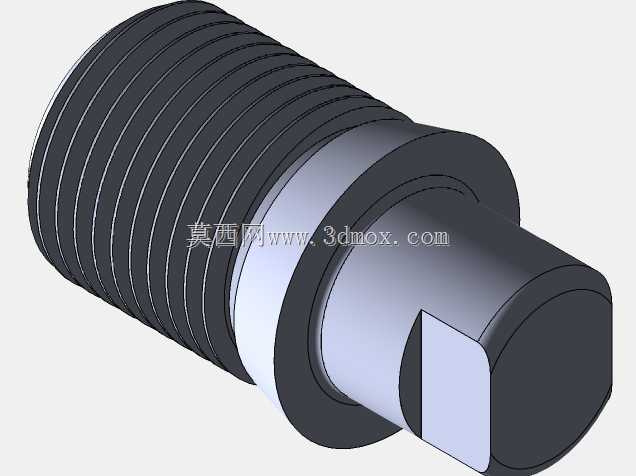

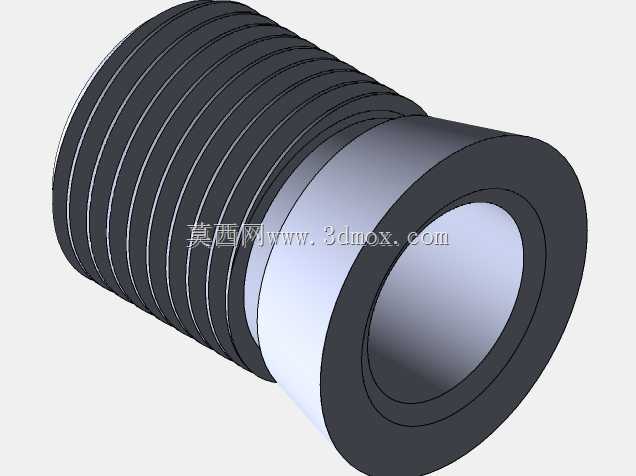

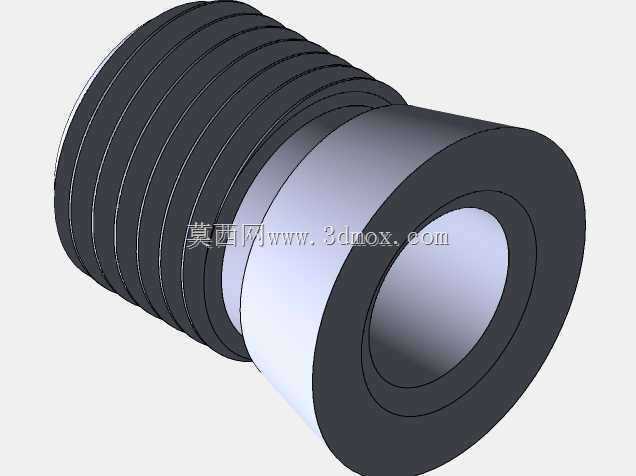

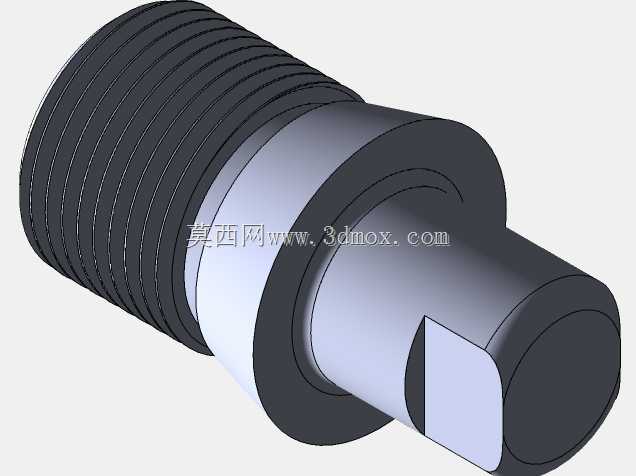

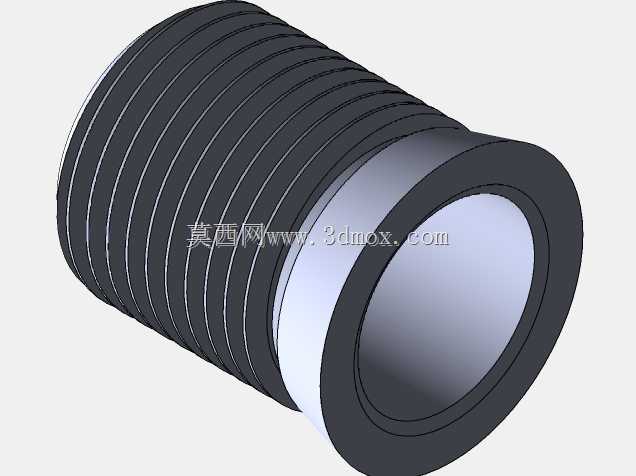

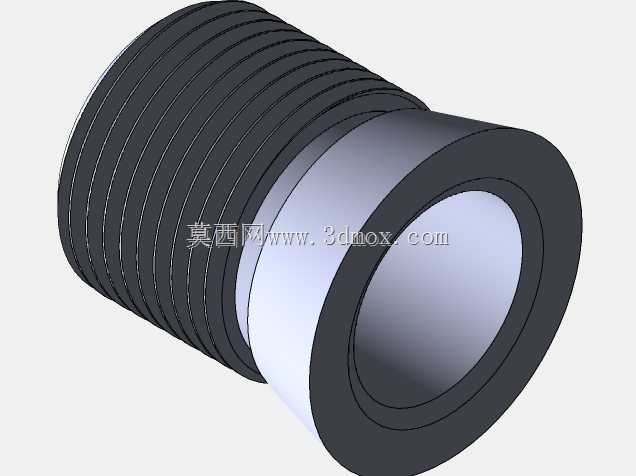

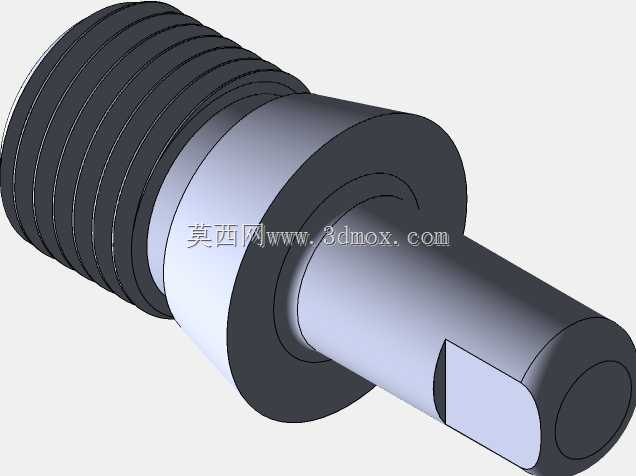

　　从结构设计的细节来看，衬套外侧带外螺纹结构，直接从模具前侧的安装孔旋入固定，靠螺纹的锁紧力就能牢牢固定在模架板上，不需要额外打定位销或者做压板固定，安装孔只需要加工出对应的内螺纹和同轴度符合要求的导向通孔就行，大幅降低了模架的加工难度；导销的尾部同样带螺纹安装段，对应固定在另一侧模架上，和衬套的配合段做了精密的间隙配合，表面的粗糙度控制在适合长期往复滑动的区间，不用额外加装铜套或者石墨润滑嵌件就能满足常规吹塑生产的耐磨需求，要是生产带腐蚀性的塑料原料，只需要在配合面做对应的表面硬化处理就能适配。

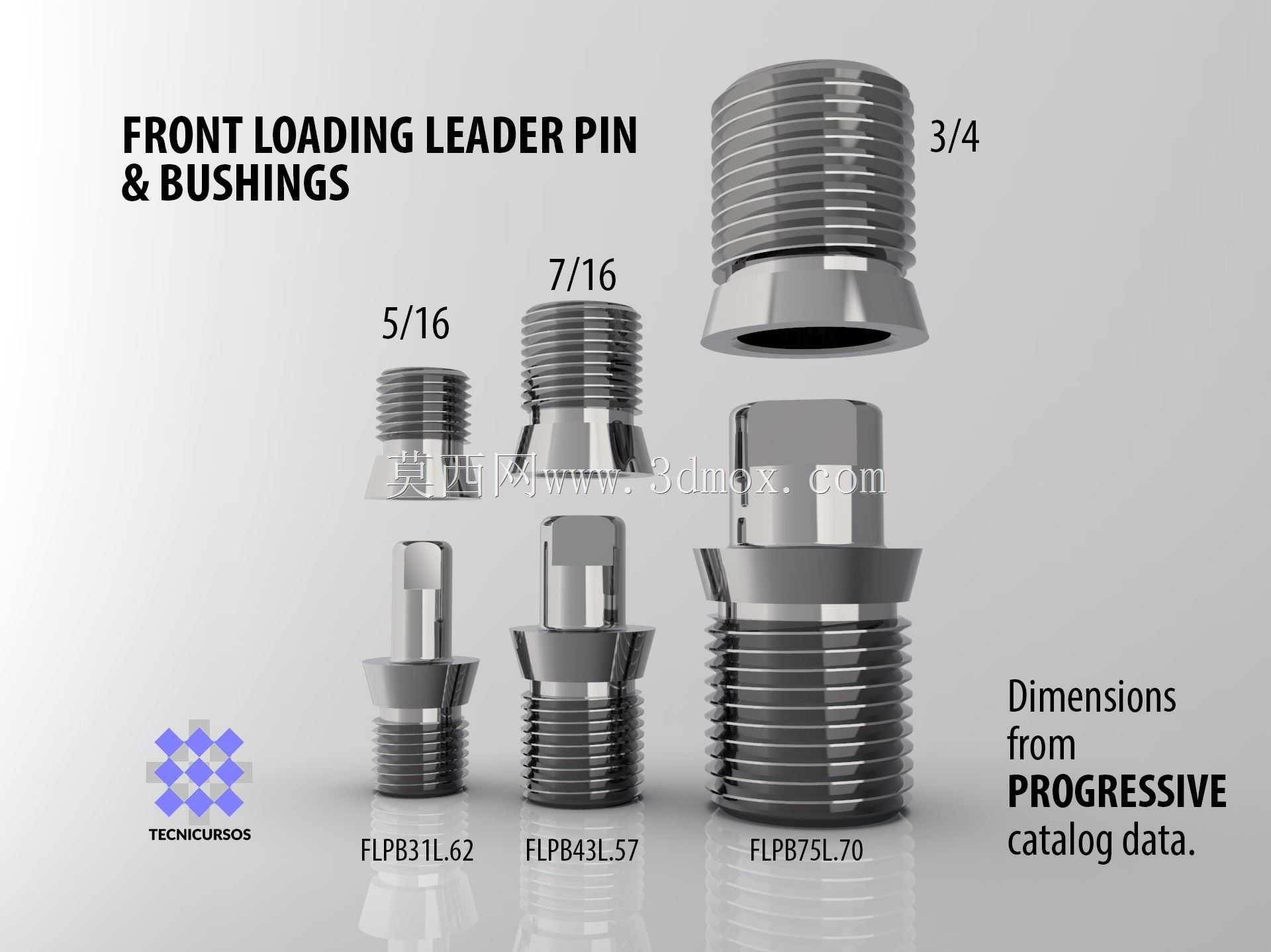

　　目前这套组件覆盖了三个常用的尺寸规格，分别对应不同锁模力的吹塑模架：最小的5/16规格适合小型吹瓶模，用来生产1L以内的容器类产品，安装时只需要在模架板上加工对应规格的螺纹底孔，旋入后衬套端面和模架前表面齐平，不会突出作业面影响模具吊装；中间的7/16规格适配中型吹塑模，对应10L以内的中空制品生产，导向配合长度比小规格更长，能承受更大的侧向载荷，避免合模时出现偏摆；最大的3/4规格用在大型吹塑模上，对应20L以上的工业吹塑件、化工桶类产品的模具，这个规格的导销做了加粗的芯部结构，抗冲击能力更强，哪怕频繁满负荷开合模也不会出现导销变形弯曲的问题。

　　在安装边界上，所有规格的衬套旋入模架后，前端的沉台结构会和模架表面贴合定位，保证衬套的轴线和模架安装面垂直，不会因为螺纹旋入的角度偏差导致导向卡滞；导销安装时，尾部的螺纹段旋入对应模架的安装孔后，导向段的伸出长度要和衬套的有效配合深度匹配，合模到最终位置时导销的端面不会顶到衬套的底部，预留出微小的热膨胀间隙，避免模具生产升温后因为热胀出现导销顶死的情况。实际车间使用里，这类导销衬套已经纳入了标准件库，新做吹塑模的时候直接按模架大小选型调用就行，不用重新设计导向结构，能大幅缩短模具的设计周期，而且因为是前装结构，日常维护的时候站在模具操作侧就能直接拧下磨损的衬套或者导销更换，不用爬到模具背面拆紧固件，对于高空作业的大型模具来说，也降低了维护时的安全风险。

　　从导向精度的表现来看，这套组件的配合间隙控制在吹塑工艺允许的合理范围内，既不会因为间隙太小导致热胀卡滞，也不会因为间隙太大出现合模错位，生产出来的吹塑件分型面错位量能稳定控制在工艺要求的公差范围内，减少后续飞边修剪的工作量。另外它的螺纹安装结构相比传统的压入式衬套，更换时不会拉伤模架的安装孔，反复拆装也不会影响安装精度，压入式衬套要是多次更换，很容易把安装孔磨大导致衬套松动，而螺纹连接的结构只要螺纹没有损坏，反复拆装的定位一致性都能保持稳定，对于需要频繁更换模具配件的量产车间来说，这个结构的长期使用成本比传统结构低很多。
