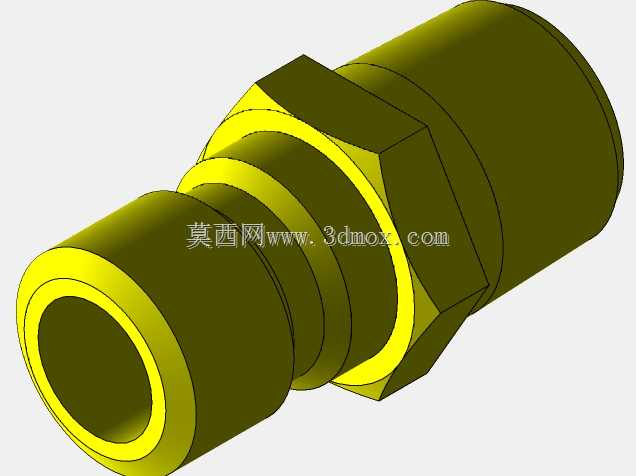

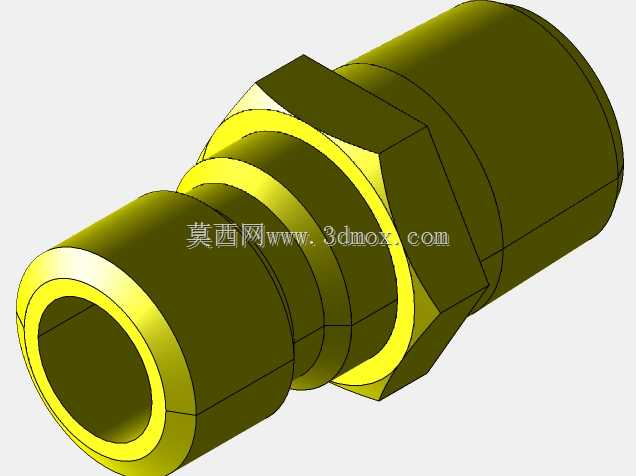

1/8-NPT规格快插式管路断开接头

　　在流体输送管路的布设与运维场景中，这类1/8-NPT规格的快速断开接头是小通径管线系统里的核心连接元件，常见于实验室气路、小型气动控制回路、低压冷却水管线、便携式流体输送设备的接驳位置，主要解决小通径管路频繁拆装时的效率问题，同时避免管路断开时介质外泄造成的污染、压力损失甚至安全隐患。从实际使用场景来看，这类接头多适配外径4mm到6mm的柔性软管，也可通过转接头对接硬管，在半导体设备的冷却水支路、小型自动化设备的气动控制分支、牙科治疗台的水气管路、家用净水设备的滤芯接驳位置都能见到同结构产品的应用，其核心作用是在不借助额外工具的前提下，几秒内完成管路的对接与断开，大幅降低设备维护、模块更换、管路改线的作业时长。

　　从功能特性来看，这款接头采用了双向截止的阀芯结构，公头与母头对接时，两端的阀芯会互相顶开，形成通畅的流道，介质可以无明显节流地通过接头；当两端断开时，各自的阀芯会在内部弹簧的作用下自动密封，阻断管路内的介质流出，既不会让管路内的压力介质喷溅，也能避免外界杂质进入管路系统污染介质。接头的锁紧结构采用了钢珠卡锁设计，母头内部均匀布置了多颗锁紧钢珠，公头插入到位后，钢珠会卡入公头的环形卡槽内，即使管路存在一定的拉拽力，也不会出现意外脱开的情况，同时外层的解锁套采用防滑滚花设计，佩戴劳保手套操作时也能轻松推动解锁套完成断开操作。接头的密封件采用了耐常规介质的丁腈橡胶材质，可适配压缩空气、常温清水、常规矿物液压油等介质，若有特殊介质需求，也可更换氟橡胶密封件适配弱腐蚀介质。

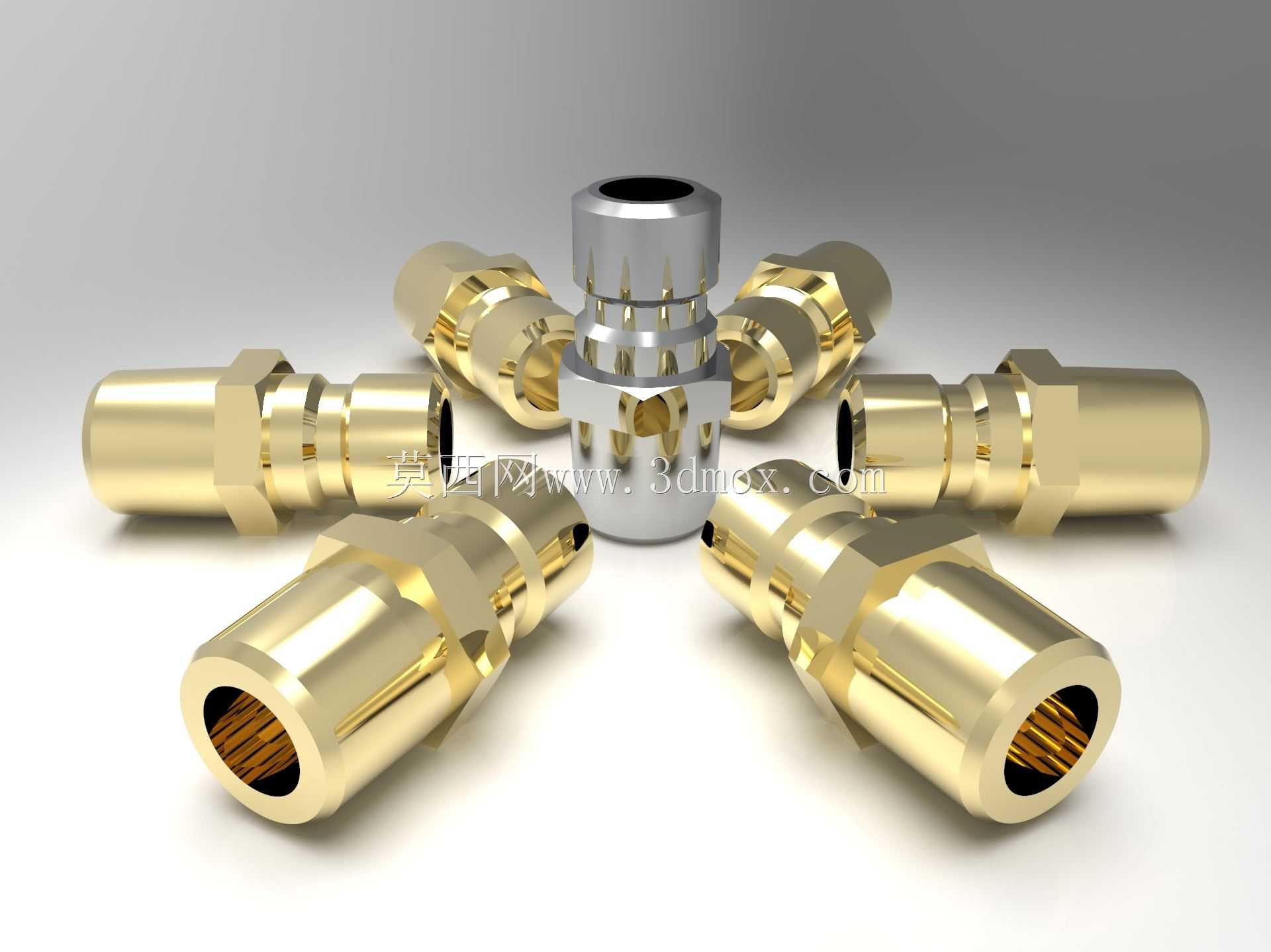

　　从设计思路层面拆解这款接头的结构，首先是通径的匹配，1/8-NPT的螺纹规格对应的公称通径约为3mm，完全匹配小流量支路的流量需求，不会因为接头通径缩径造成支路流量不足。接头的主体金属部分采用黄铜材质加工，表面做镀镍处理，既保留了黄铜易切削加工、成本可控的优势，又通过镀镍层提升了表面的耐腐蚀性与耐磨性，避免黄铜长期接触介质出现氧化发黑的情况，同时金属质感更强，适配对外观有一定要求的外露管路场景。内部的阀芯、弹簧采用不锈钢材质，避免长期接触介质出现锈蚀卡滞的问题，保证接头多次插拔后仍能可靠动作。在流道设计上，内部做了平滑过渡处理，没有明显的直角台阶，尽可能降低介质通过时的流阻，减少压力损失，同时避免介质中的杂质在接头内部沉积造成堵塞。

　　关于外形尺寸与安装边界，这款接头的整体长度在对接完成后约为32mm，母头的最大外径为12mm，公头插入端的外径适配标准快插规格，安装时需要预留至少15mm的手部操作空间，用于推动解锁套完成插拔动作。接头的NPT外螺纹部分长度为8mm，安装时需要在螺纹上缠绕生料带或者涂抹螺纹密封胶，保证螺纹连接的密封性，拧紧力矩控制在8N·m到10N·m即可，避免力矩过大造成螺纹滑牙或者接头本体开裂。在管路布置时，需要注意接头的安装位置不能紧贴设备壁板或者其他元件，要留出足够的插拔操作空间，同时尽量避免接头长期承受管路的径向力，若管路存在振动，可在靠近接头的位置增加管夹固定管路，减少接头受到的交变载荷，提升使用寿命。在实际选型应用时，需要确认管路的工作压力不超过1MPa，工作介质温度在-20℃到80℃区间内，超出这个参数范围需要更换更高规格的接头型号，避免出现密封失效或者结构损坏的问题。日常维护时，不需要对接头做特殊的保养，若发现插拔阻力变大或者出现泄漏，可检查内部是否进入杂质，清理后更换密封件即可恢复使用，正常工况下这类接头的插拔寿命可达5000次以上，完全满足常规设备全生命周期的使用需求。
