吹塑模具导向器衬套加工专用量规工装

　　在吹塑模具的量产加工环节，导向器与衬套外壳的配合精度直接决定了模具合模的同轴度误差，进而影响中空制品的壁厚均匀性与飞边控制水平，以往小型机修车间处理这类方形安装块的孔位加工时，常因工件找正耗时久、多工位孔距一致性差导致返修率居高不下，这套专用加工工装正是针对这类痛点设计的机加工辅助定位装置。整套工装的主体基准座采用一体式矩形钢块铣削成型，底部安装面做了0.02mm平面度的精磨处理，可直接适配普通铣床、钻床的标准T型槽工作台，无需额外制作过渡连接板，安装时仅需通过工作台侧边的压板压紧基准座两端的凸台即可完成固定，单次装夹的重复定位误差可控制在0.015mm以内，完全满足吹塑模配件的IT7级加工精度要求。

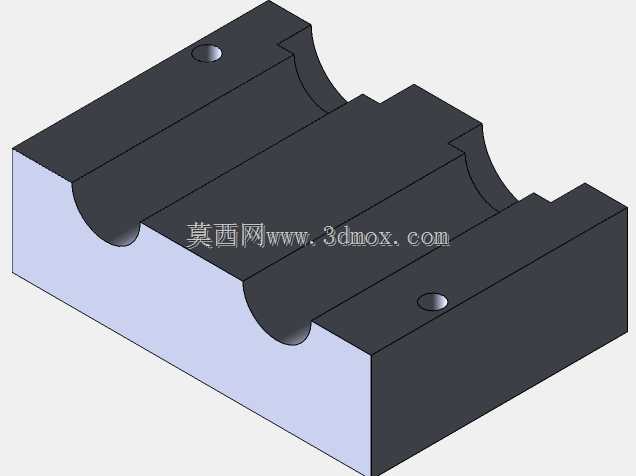

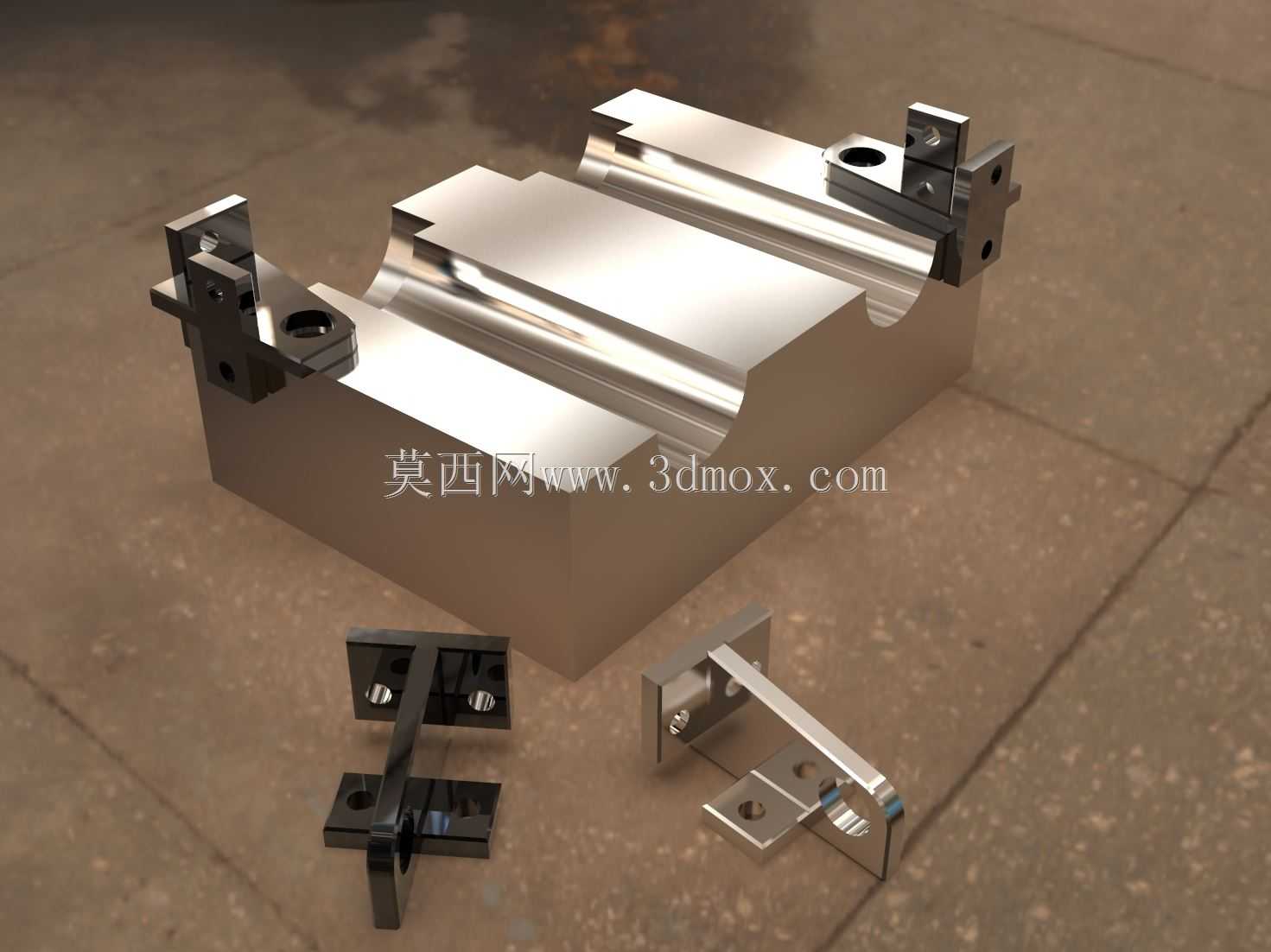

　　基准座上的弧形定位槽是针对衬套外壳的外圆轮廓做的仿形设计，槽面的粗糙度控制在Ra1.6，既可以避免装夹时刮伤工件的已加工外表面，也能保证工件放入后不会出现周向转动，省去了传统装夹时打表找正外圆的步骤。两侧对称布置的可调式定位压块是整套工装的核心功能单元，压块上开有腰型调节槽，可根据待加工工件的实际长度调整夹持位置，适配不同规格的导向器、衬套外壳装夹需求，压块的压紧端面镶嵌有硬质合金垫片，长期使用不会出现压痕凹陷，能持续保证装夹的稳定性。配套的两组辅助定位附件分别对应销孔的粗定位与精加工导向，其中带定位销的直角靠块可快速确定工件端面的加工基准，保证4个安装孔的中心距与工件边缘的距离公差控制在±0.02mm范围内，

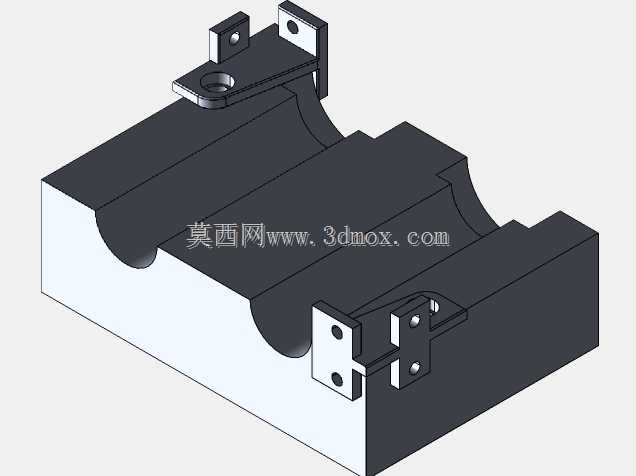

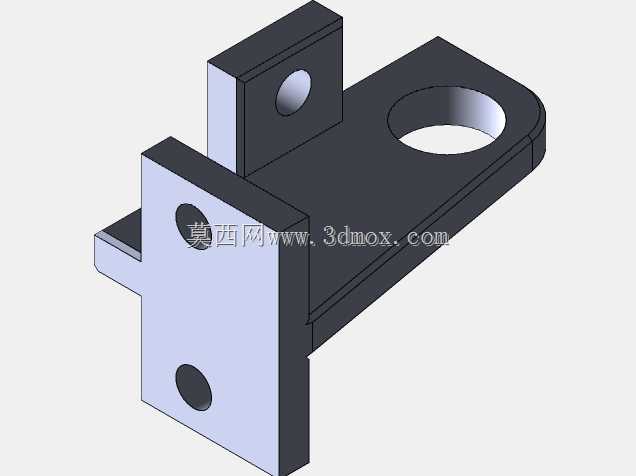

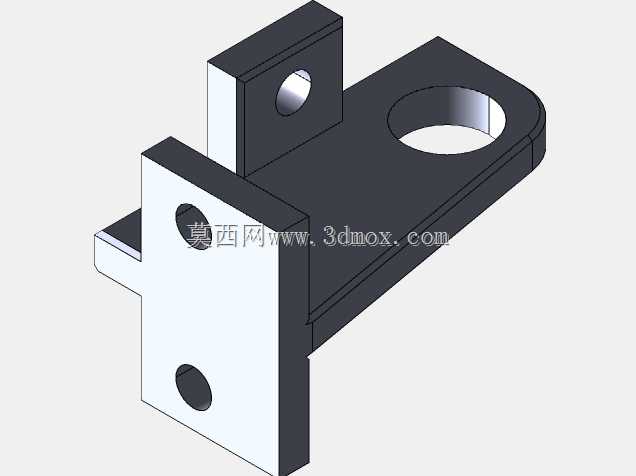

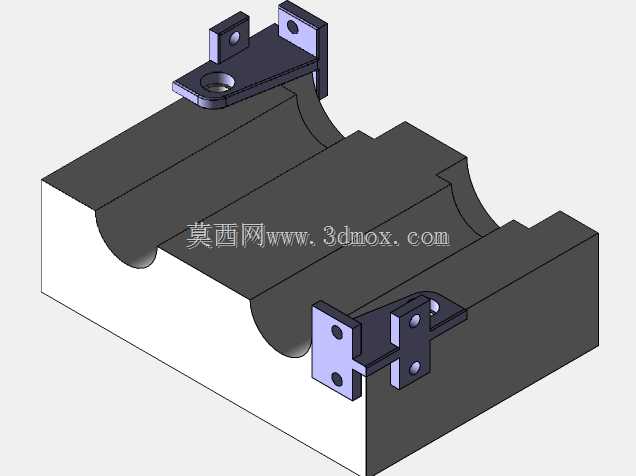

　　无需每次加工前重新对刀设定坐标；带钻套的导向支架则可直接安装在基准座的对应螺孔上，钻套的内孔尺寸可根据加工孔径更换，钻孔时钻头沿钻套进给，能有效避免斜孔、偏孔问题，即使是从业时间不长的操作工人也能加工出符合精度要求的孔位。这套工装的设计没有采用复杂的气动、液压夹紧结构，全部采用机械螺纹压紧的方式，一方面降低了工装本身的制造成本，另一方面也更适合小型加工车间的日常维护需求，车间内常规的机修人员即可完成易损件的更换与间隙调整。在实际加工场景中，使用这套工装单次装夹即可完成工件4个销孔的全部加工工序，相比传统的划线找正加工方式，单工件的加工耗时可缩短60%以上，同时批量加工的孔位一致性大幅提升，

　　加工后的工件无需额外做孔位修配即可直接装入吹塑模具的对应安装位，有效减少了模具装配时的配磨工作量。工装的所有外露棱边都做了C2倒角处理，避免操作过程中划伤操作人员，基准座的侧面预留有多个备用螺孔，后续如果需要加工其他规格的同类型工件，仅需更换对应的定位压块与钻套即可，无需重新制作整套工装基体，具备较强的拓展适配能力。针对吹塑模具加工车间常见的切削液喷淋环境，工装的所有调节螺纹孔都做了发黑防锈处理，滑动配合面预留有存油槽，日常使用中定期涂抹少量润滑脂即可保证调节顺畅，不会出现锈死卡滞的问题。从加工适配性来看，这套工装不仅可以用于立式铣床、台钻的孔加工工序，也可直接安装在磨床工作台上，用于衬套外壳端面的精磨定位，实现一套工装覆盖多工序的装夹需求，减少工件在不同设备间周转的重复装夹次数，进一步压缩辅助加工时间。在孔位距离的控制上，工装基准座上的定位孔坐标是按照吹塑模导向器的标准安装尺寸链做的公差匹配，加工出的孔位与工件弧形基准面的位置度误差完全符合模具装配的互换性要求，批量加工的工件无需分组选配即可直接装配，对于小型模具加工车间的批量化配件生产来说，能有效降低对高级技工的技能依赖，稳定输出合格的加工零件。
