车床加工用环形工件稳定支撑工装

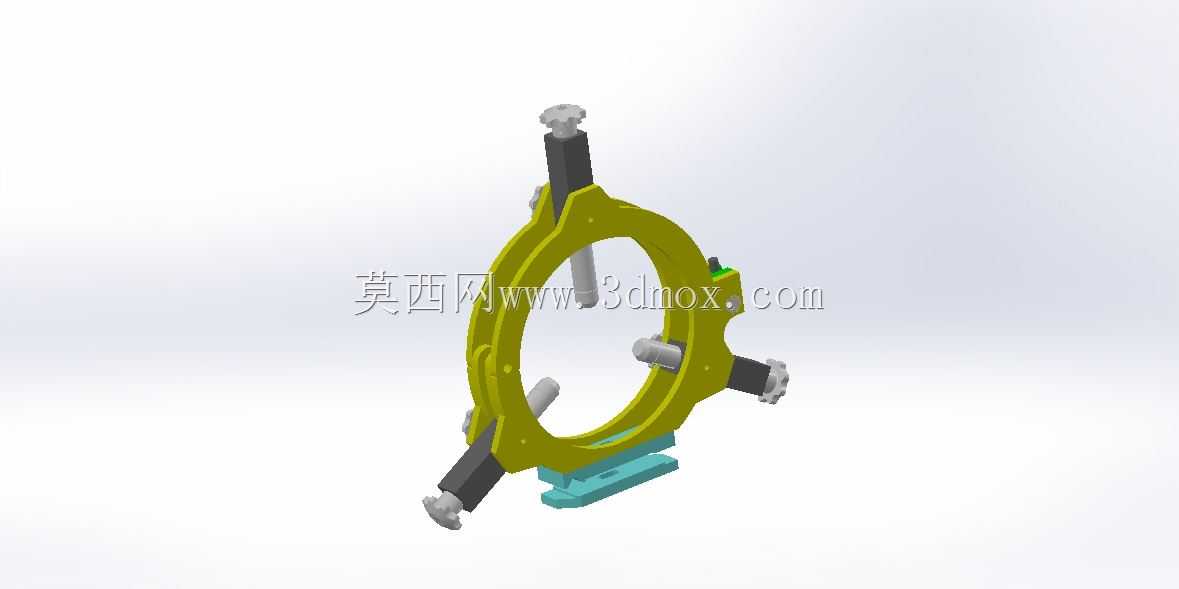

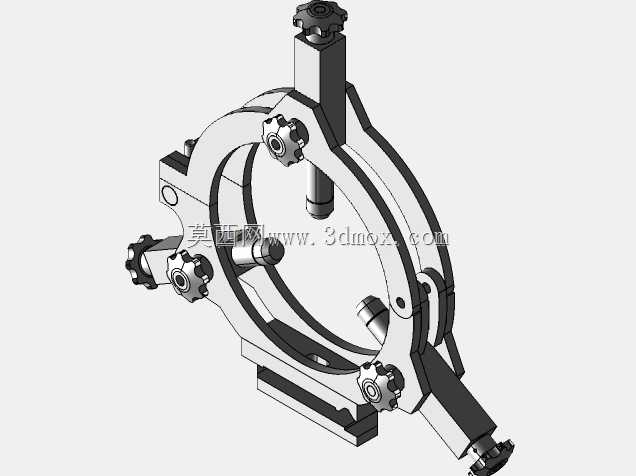

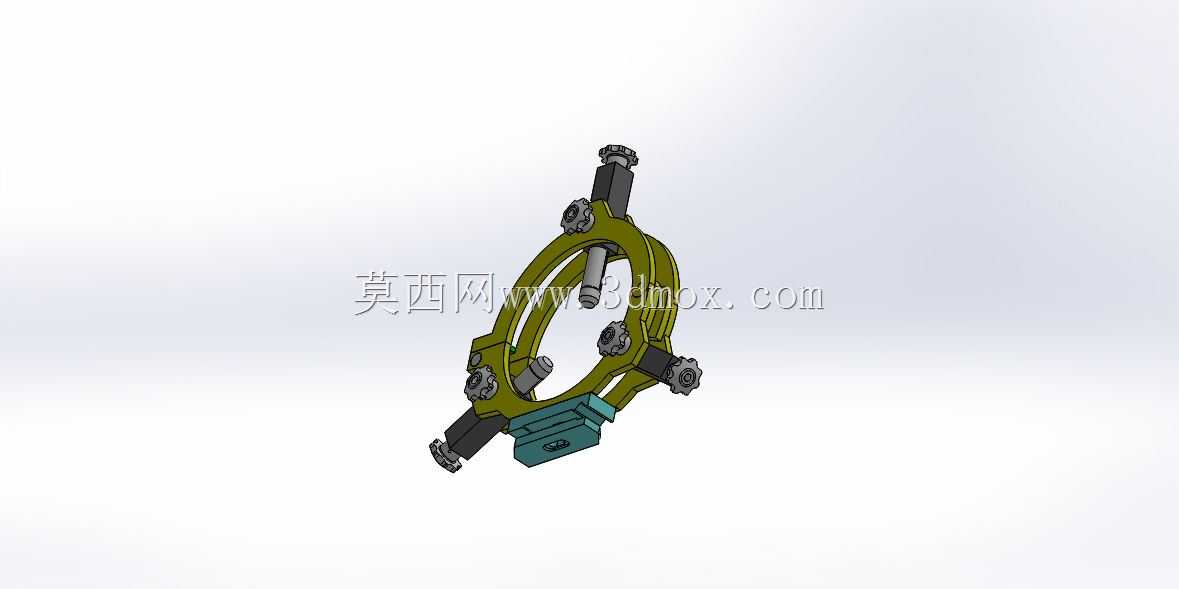

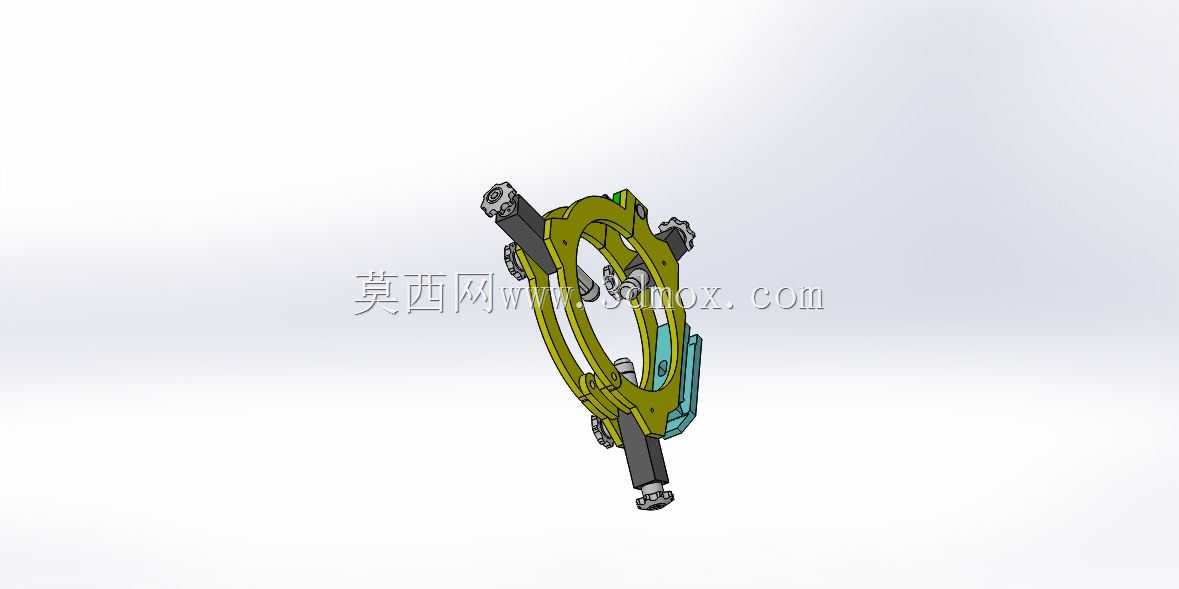

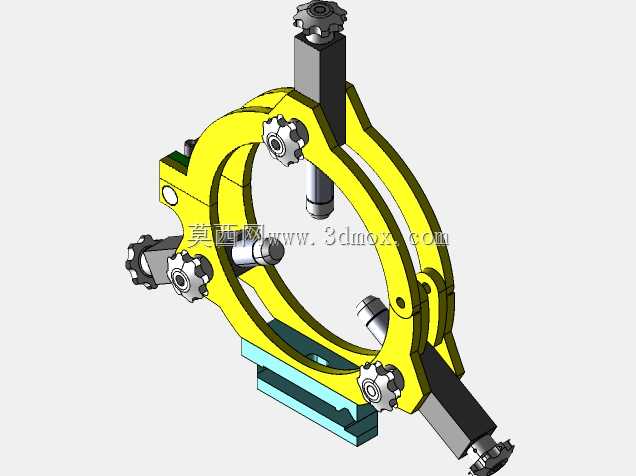

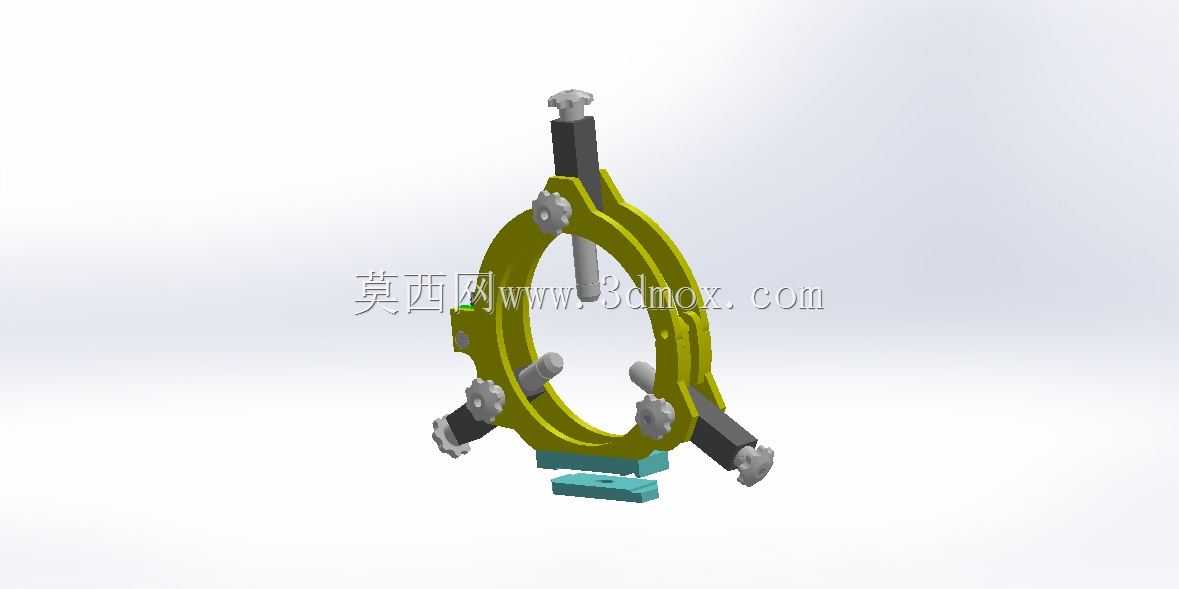

　　在普通卧式车床、数控车床加工长轴类、薄壁环形类工件的场景中，工件自身刚性不足会在切削力作用下产生挠曲变形、振刀问题，直接影响加工面的圆度、表面粗糙度，严重时甚至会导致工件飞出引发安全事故，这款环形支撑工装就是针对这类加工痛点设计的外置辅助支撑结构。从结构设计来看，主体采用剖分式环形抱架结构，两个半环通过侧边的锁紧旋钮拼接成完整的支撑环，这种剖分设计不需要从工件端部穿入安装，可直接在工件轴向任意位置开合固定，适配已经完成一端装夹、甚至已经完成部分工序加工的工件，大幅降低装夹调整的辅助工时。环形架体上均匀分布了三个可径向调节的支撑顶杆，每个顶杆端部都配备了耐磨接触头，调节时通过旋转带滚花的锁紧旋钮即可调整顶杆的伸出长度，

　　三个顶杆可根据工件的实际外圆尺寸独立调整，保证支撑点与工件外圆均匀接触，不会出现过定位挤压工件导致变形、或是接触间隙过大起不到支撑作用的问题；顶杆的调节行程覆盖了常见的中小型轴类、环形工件的直径范围，不需要更换支撑头即可适配一定尺寸区间内的工件，适配性较强。架体底部设置了带定位槽的安装基座，基座上的两个平行垫块可直接搭放在车床床身的导轨平面上，通过底部的压紧结构即可将整个工装固定在床身的对应轴向位置，安装时不需要对车床原有结构做任何改装，不会破坏机床的原有精度，安装位置可根据工件的加工段长度灵活调整，可支撑在工件切削点的附近位置，最大程度抵消切削过程中产生的径向切削力，抑制工件的振动。实际使用过程中，加工薄壁套筒类工件时，

　　将该支撑工装固定在套筒外圆靠近切削区域的位置，调整三个顶杆轻轻接触工件外圆，可有效抵消镗孔、车外圆时的径向让刀量，避免薄壁工件受切削力挤压产生椭圆变形；加工长径比超过10的细长轴类工件时，可搭配车床尾座顶尖使用，在轴身中部加装该支撑工装，将工件的挠曲变形量控制在允许范围内，大幅提升切削参数的可选范围，提升加工效率的同时保证加工精度。设计过程中充分考虑了工装的操作便捷性，所有调节旋钮都设置在架体的外侧操作空间内，操作人员在机床正面即可完成所有锁紧、调节操作，不需要探身到机床内侧，操作安全性更高；架体主体采用铸铁材质铸造后加工成型，自身刚性充足，不会在支撑过程中产生形变，顶杆接触头采用硬质耐磨材质，长期与旋转工件接触也不会产生过度磨损，

　　可长期保持支撑精度；环形架体的内孔预留了足够的排屑空间，切削过程中产生的铁屑不会堆积在支撑环内部，不会刮伤已加工的工件表面。安装边界方面，底部基座的定位槽宽度适配国内主流卧式车床的床身导轨宽度，安装后架体的中心高与车床主轴中心高保持一致，不需要额外调整中心高度即可保证支撑点与工件回转中心同轴，安装后整体的径向轮廓不会超出车床的刀架运行范围，不会在加工过程中与刀架、拖板产生运动干涉，可适配横向、纵向走刀的全行程加工需求。
